Zařízení na ochranu před přepětím střídavého proudu · BR-12.5M 1P+N
BR-12,5M – přepěťové ochrany typu 1+2 pro střídavé napětí
Kombinovaná řada SPD typu 1 a typu 2 v konfiguraci 1P+N pro specifikované systémy TT a TN-S. Výrobce uvádí samostatné hodnoty impulzní odolnosti pro spojení L–N a N–PE.
Typ 1 + 2Klasifikace SPD
1P+NKonfigurace
12,5 kAL–N Iimp
150 / 275 / 320VMožnosti L–N Uc
Přehled produktů
BR-12.5M 1P+N kombinuje přepěťovou ochranu třídy I a třídy II. Volba L–N Uc mění udávanou úroveň ochrany, proto je nutné vybrat přesný řádek podle systémového napětí a způsobu uzemnění.
Hlavní vlastnosti
- Klasifikace typu 1 + typu 2
- Topologie 1P+N pro TT / TN-S
- Samostatné jmenovité hodnoty L–N a N–PE
- Tři varianty typu L–N Uc
- Možnost dálkového ovládání uvedená v údajích výrobce
Dostupné modely / konfigurace
Informace o produktové řadě uvedené dodavatelem; ověřte přesnou konfiguraci produktu RITOKS, kterou lze objednat.
| Model výrobce | Uc L–N / N–PE | Iimp L–N / N–PE | Nahoru L–N / N–PE |
|---|---|---|---|
| BR-12,5M 150 1P+N | 150 / 255 V střídavého proudu | 12,5 / 25 kA | ≤0,8 / ≤1,5 kV |
| BR-12,5M 275 1P+N | 275 / 255 V střídavého proudu | 12,5 / 25 kA | ≤1,3 / ≤1,5 kV |
| BR-12,5M 320 1P+N | 320 / 255 V střídavého proudu | 12,5 / 25 kA | ≤1,5 / ≤1,5 kV |
Technické parametry
| Typ SPD | Typ 1 + Typ 2 / Třída I + Třída II |
|---|---|
| Topologie | 1P+N |
| Iimp (10/350 µs), L–N / N–PE | 12,5 / 25 kA |
| V (8/20 µs), L–N / N–PE | 25 / 50 kA |
| Isccr | 25 kA (efektivní hodnota) |
| Maximální pojistka záložního napájení | 125 A gG |
| Uc L–N | 150 / 275 / 320 V střídavého proudu podle modelu |
| Uc N–PE | 255 V střídavého proudu |
Aplikace

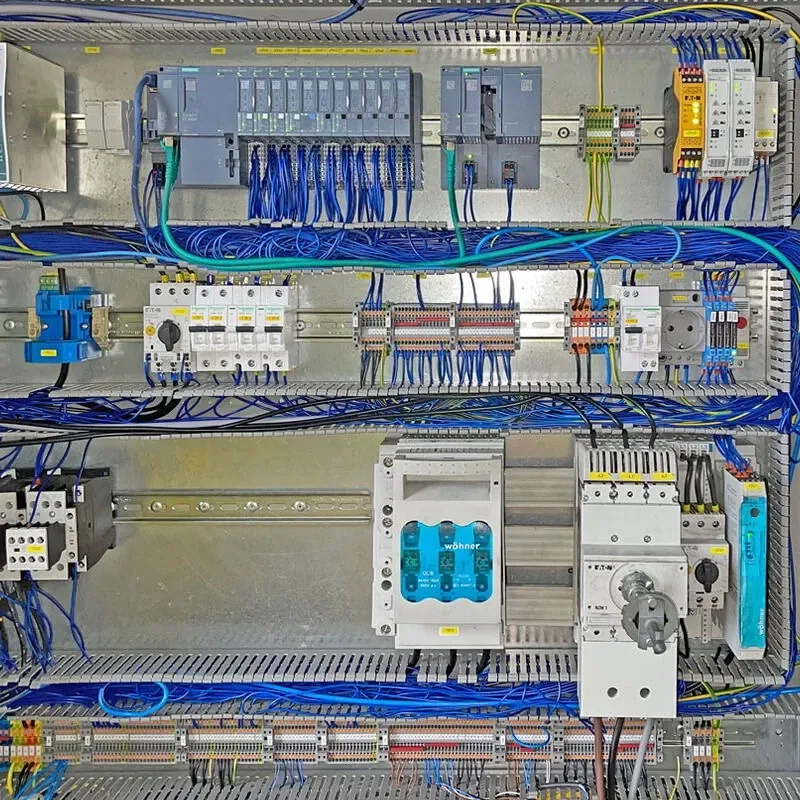

Ilustrační schémata rozvaděčů; ověřte kompatibilitu zařízení a požadavky na zapojení u vybraného modelu.
Hlavní rozvaděče
Kombinovaná ochrana typu 1+2 na určeném místě desky.
Panely systému TT
Topologie 1P+N v případě, že se přesné uspořádání systému shoduje.
Instalace TN-S
Ochrana proti přepětí s dokumentovanými režimy L–N a N–PE.
Údaje, které je třeba ověřit pro výběr
- Uzemňovací systém a místo instalace
- Přesný model L–N Uc
- Iimp, In a Up podle režimu ochrany
- Předpokládaný zkratový proud a záložní pojistka
- Požadavek na dálkové signalizování
Často kladené otázky
Je BR-12.5M SPD typu 1 nebo typu 2?
Výrobce klasifikuje tuto řadu 1P+N jako kombinaci typu 1 a typu 2.
Jsou hodnocení L–N a N–PE stejná?
Ne. Zveřejněné hodnocení je samostatné a je třeba je posuzovat podle jednotlivých režimů.
Je hodnota Up u všech modelů Uc stejná?
Ne. Hodnota L–N Up se u variant 150, 275 a 320 V liší.

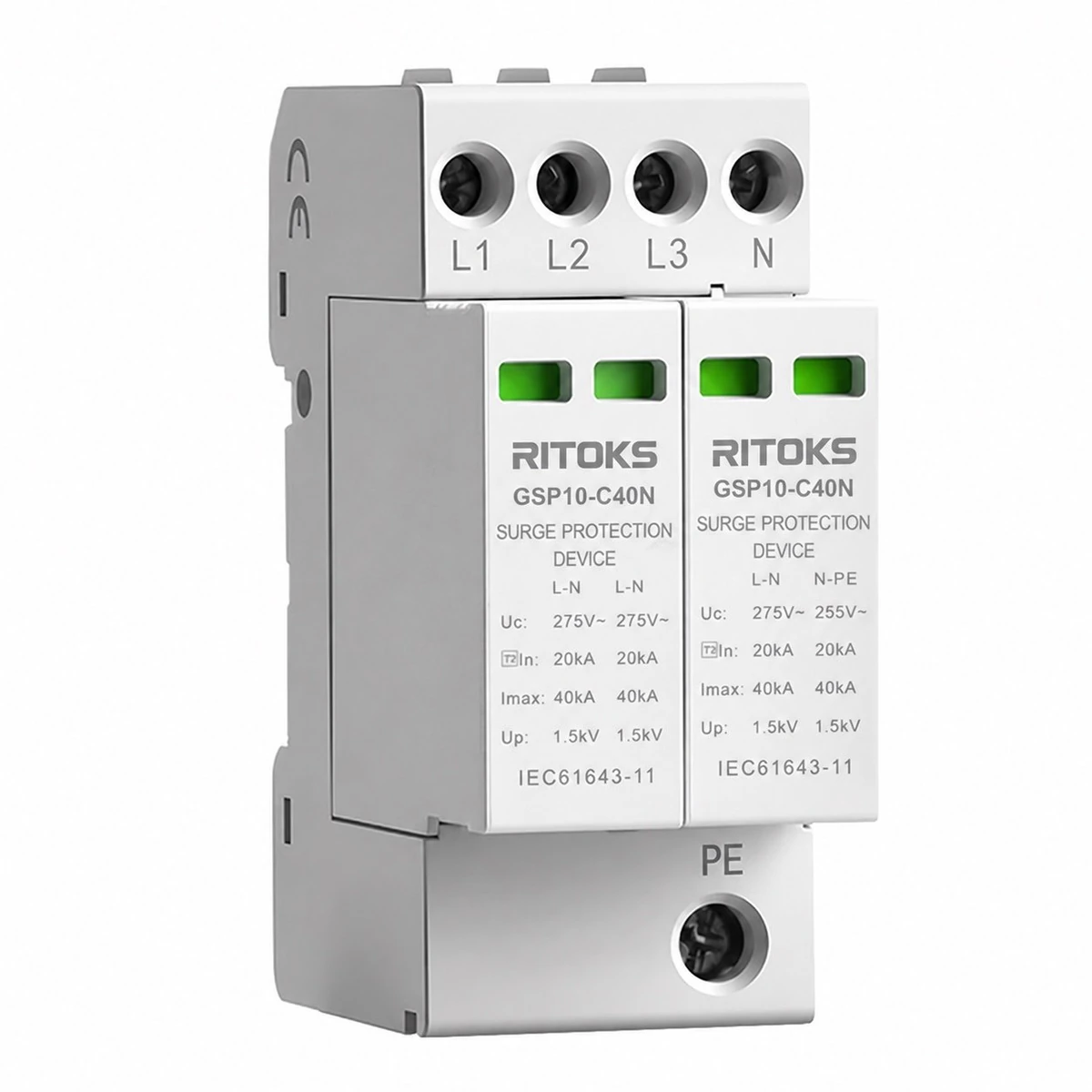

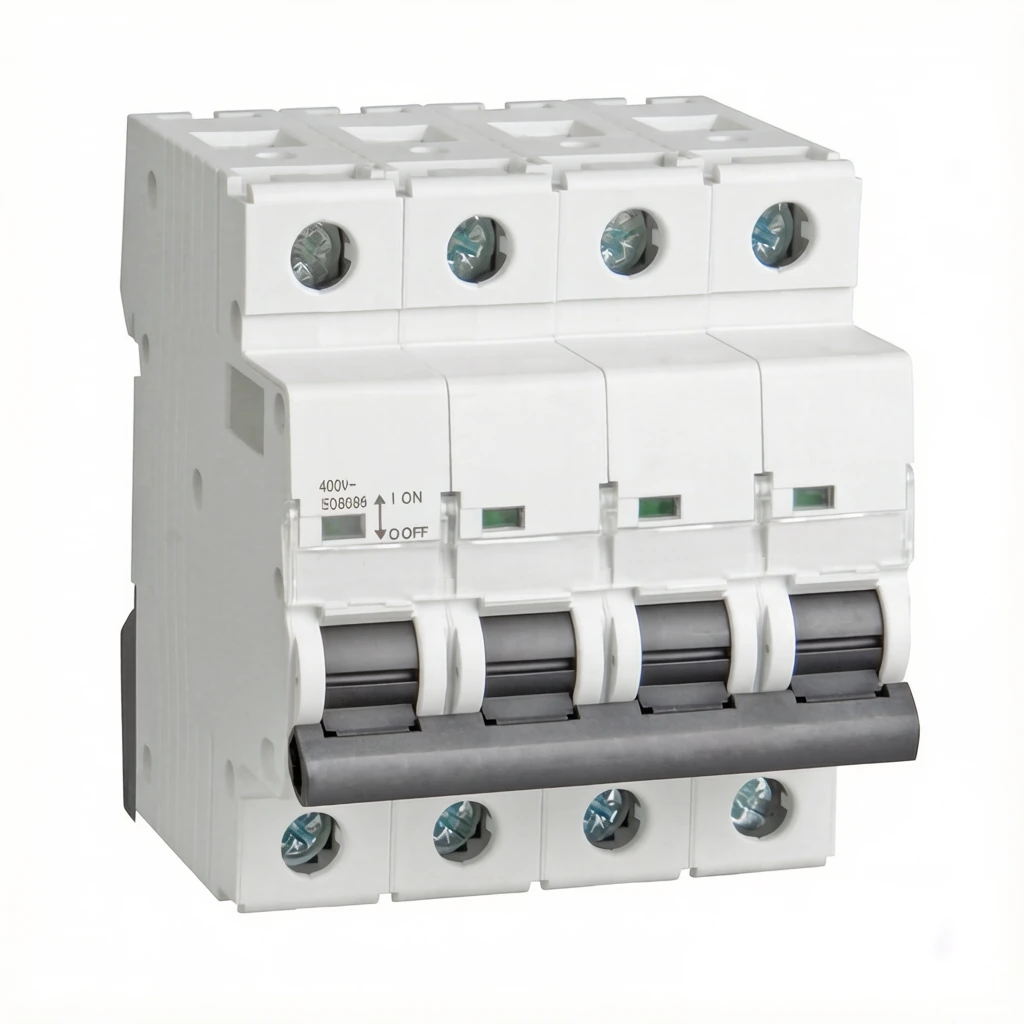

Související produkty
