PV-DC-afbrydere · Teknisk vejledning
Anvendelseskategorier for DC-afbrydere og dokumentation for koblingsbelastning
En anvendelseskategori for jævnstrømsafbrydere er en del af den dokumentation, der beskriver de koblingsopgaver, som en enhed er blevet vurderet til i henhold til en angivet produktstandard. Den kan ikke sidestilles med mærkespænding, termisk strøm, kortslutningsbeskyttelse eller beskyttelsesklasse. Købere bør anmode om den nøjagtige kategori og betingelserne for den tilbudte konfiguration.
Denne artikel forklarer, hvordan man fortolker data vedrørende anvendelseskategori og koblingsopgaver. Den tildeler ikke nogen RITOKS-afbryder en kategori, gengiver ikke en standardtabel, godkender ikke afbrydelse af belastning i et ukendt kredsløb og hævder ikke, at en afbryder kan erstatte en jævnstrømsafbryder eller en sikring.
Købsbeslutningen i korte træk
| Indtastning af beslutningsgrundlag | Køberen skal bekræfte | Nødvendige beviser |
|---|---|---|
| Enhedens funktion | Isolator, afbryder, afbryder-frakobler eller kombineret funktion | Præcis produktbetegnelse og standardens anvendelsesområde |
| Pligt | Isolering ved tomgang, belastningsafbrydelse eller applikationsspecifik afbrydelse | Angivet anvendelseskategori |
| Jævnstrømssystem | Maksimal spænding, strøm, tidskonstant og jordforbindelse | Projektoversigt og kildedata |
| Stangopsætning | Seriekoblede poler, polaritet og påkrævet afbrydelse | Præcist tilslutningsskema |
| Fejlsikring | Sikring eller afbryder i den forudgående del af kredsløbet og forventet fejlstrøm | Særskilte beviser for koordinering |
Start med den deklarerede enhedsfunktion
Begreberne isolator, afbryder, kontakt og koblingsafbryder kan henvise til forskellige, verificerede funktioner. Ved indkøb bør man anvende den nøjagtige produktbetegnelse og den tilhørende dokumentation i stedet for at betragte enhver drejbar jævnstrømsenhed som en belastningsafbryder.
Et apparat, der er beregnet til afbrydelse, kan skabe en sikker adskillelse under angivne betingelser, uden at det er godkendt til at afbryde normal belastningsstrøm. Hvis driftsproceduren kræver koblingsstrøm, skal der anmodes om dokumentation for denne funktion og konfiguration. Et håndtagsdesign eller en »OFF«-markering er ikke tilstrækkeligt til at besvare spørgsmålet.
Læs anvendelseskategorien sammen med dens standardkontekst
En anvendelseskategori knytter enhedstest til en bestemt belastningstype og driftsform. Oplys altid den fulde kategoribetegnelse, standardudgave eller -erklæring, den nominelle driftsspænding og -strøm samt eventuelle angivne tidskonstanter eller betingelser for indkobling og udkobling samlet.
Man bør ikke sammenligne kategoribetegnelser på tværs af forskellige standarder eller enhedsfunktioner uden en teknisk gennemgang. Kategorien er ikke en kvalitetsklassificering, hvor et suffiks, der ser mere omfattende ud, automatisk vinder. Den angiver for vurdereren, hvilken koblingsadfærd der er blevet evalueret, inden for de nøjagtigt dokumenterede grænser.
Definer jævnstrømskilden og belastningen
Notér den maksimale driftsspænding og åbenkredsløbsspænding, den normale strøm, kildetypen, jordforbindelseskonfigurationen samt belastningens art. PV-strenge, batterisystemer, kapacitive indgange og induktive kredsløb kan medføre forskellige koblingsforhold.
Jævnstrømsbuer har ikke den samme fordel af et naturligt strømnulpunkt som vekselstrøm. Polplacering og det interne koblingsdesign er derfor afgørende. Dette generelle princip giver ikke tilladelse til en improviseret seriekobling; brug derfor nøjagtigt producentens diagram og spændingstabel.
Sørg for, at stangkonfigurationen fremgår af klassificeringen
En flerpolet enhed kan kræve bestemte serieforbindelser eller polaritet for en angivet jævnspænding. Anmod om det nøjagtige skema for den angivne kode og anvendelse. Man må ikke gå ud fra, at enhver to- eller firepolet isolator kan tilsluttes på vilkårlig vis.
Godkendelsesdokumentationen skal angive, hvilke ledere der er afbrudt, og om topologien opfylder projektets krav til isolering. Hvis der er tale om både positive og negative ledere eller flere strenger, skal det komplette systemdesign angives i stedet for udelukkende at basere sig på antallet af master.
Adskillelse af afbrydelse og fejlafbrydelse
En isolator eller en koblingsafbryder er ikke nødvendigvis en fejlsikringsafbryder. Identificer den opstrøms eller nedstrøms sikring eller afbryder, der har til opgave at afbryde overstrøm og kortslutning. Anmod om dokumentation for koordinering eller betinget mærkebelastning, når konstruktionen afhænger heraf.
Oplysninger om termisk strøm, anvendelseskategori og kortslutningsmodstand eller kontaktåbning besvarer forskellige spørgsmål. Hvert symbol og hver testbetingelse skal angives i sit eget felt. En høj strømværdi i én række må aldrig ved slutning overføres til en anden funktion.
Opret en bevisfil med den nøjagtige konfiguration
Udarbejd et gennemgangsark for den foreslåede ordrekode for DC-isolatoren. Anbring projektoplysningerne i den ene kolonne og leverandørens dokumentation i den anden. Gem de nøjagtige datablade, tegninger, kurver, tabeller og manualer, der er anvendt i beslutningsprocessen, herunder deres revisions- eller hentningsdato. En kategoriside kan skabe sammenhæng inden for produktfamilien, men en præcis angivelse af ydelse, indstilling, protokol eller tilslutning skal kunne spores tilbage til den tilbudte konfiguration.
Kontroller, at alle godkendte værdier beskriver den samme vare, der kan bestilles. Lignende huskonstruktioner og produktfamilier kan skjule forskelle i kredsløb, strømforsyninger, terminaler, betjeningselementer, monteringsdetaljer eller tilbehør. Du må ikke kombinere en produktfamilies maksimale værdi fra én variant, en tegning fra en anden og en valgfri funktion fra en tredje. Sørg for, at uafklarede felter forbliver synlige i den tekniske sammenligning.
Kontrol af ændringer under indkøb
Sæt ansøgningsdokumentet på hold, mens leverandørerne svarer. Hvis belastning, spænding, miljøforhold, driftsbetingelser, kabinet, styringsmetode eller den krævede ydelse ændres, skal der udstedes et revideret dokument, og hver leverandør skal anmodes om at bekræfte kandidaten på ny. Ellers kan tilbudene fremstå som sammenlignelige, selvom de imødekommer forskellige tekniske krav.
Et foreslået erstatningsprodukt skal gennemgå den samme dokumentationskontrol. Det er ikke tilstrækkeligt, at dimensionerne stemmer overens, at der er et lignende produktbillede eller en identisk overskriftsvurdering. Erstatningsproduktet skal opfylde de krævede funktioner og betingelser på baggrund af sin egen nøjagtige dokumentation.
Almindelige fejl i forbindelse med indkøb
- Valg af en DC-isolator ud fra en enkelt overskriftsværdi, uden at anvendelsessammenhængen er defineret.
- Ved hjælp af en kurve, et indstillingsskema, et registerkort eller et tilslutningsdiagram fra en tilstødende model.
- At betragte en maksimal eller ideel testtilstand for en familie som anvendelsens driftspunkt.
- Det antages, at tilbehør, betjeningselementer og systemfunktioner fremgår af produktnavnet eller billedet.
- Godkendelse af en udskiftning uden at genoptage gennemgangen af det tekniske bevismateriale.
Et suffiks for anvendelseskategori kan ikke erstatte den fulde standardkontekst, den nominelle driftsspænding og -strøm samt belastningsforholdet. Et drejehåndtag eller en »OFF«-markering kan heller ikke bevise evnen til at afbryde belastningen eller afbryde fejlstrøm.
Sådan sammenligner du tilbud fra leverandører
| Bevisfelt | Spørgsmålet er besvaret | Beviser ikke |
|---|---|---|
| Enhedsbetegnelse | Hvilken isolerings- eller koblingsfunktion er angivet | Afbrydelse på grund af fejl |
| Anvendelseskategori | Hvilke belastninger og driftsforhold blev der taget højde for? | Egnethed til universel anvendelse |
| Driftsvurdering | Spænding og strøm ved angivet driftsform | Enhver opstilling af stænger |
| Polediagram | Sådan skal DC-forbindelsen tilsluttes | Koordinering af beskyttelsesforanstaltninger |
| Bevis for fejl | Modstå, udføre eller betinget sammenhæng | Almindelig belastningsomskiftning i sig selv |
Alle tilbud på DC-isolatorer skal standardiseres i den samme ansøgningsjournal. Dokumentrevisioner, testbetingelser og uafklarede spørgsmål skal angives ved siden af hver værdi. Et tilbud kan fortsat være kommercielt interessant, selvom det er teknisk ufuldstændigt, men manglende dokumentation skal forblive synlig, indtil problemet er løst.

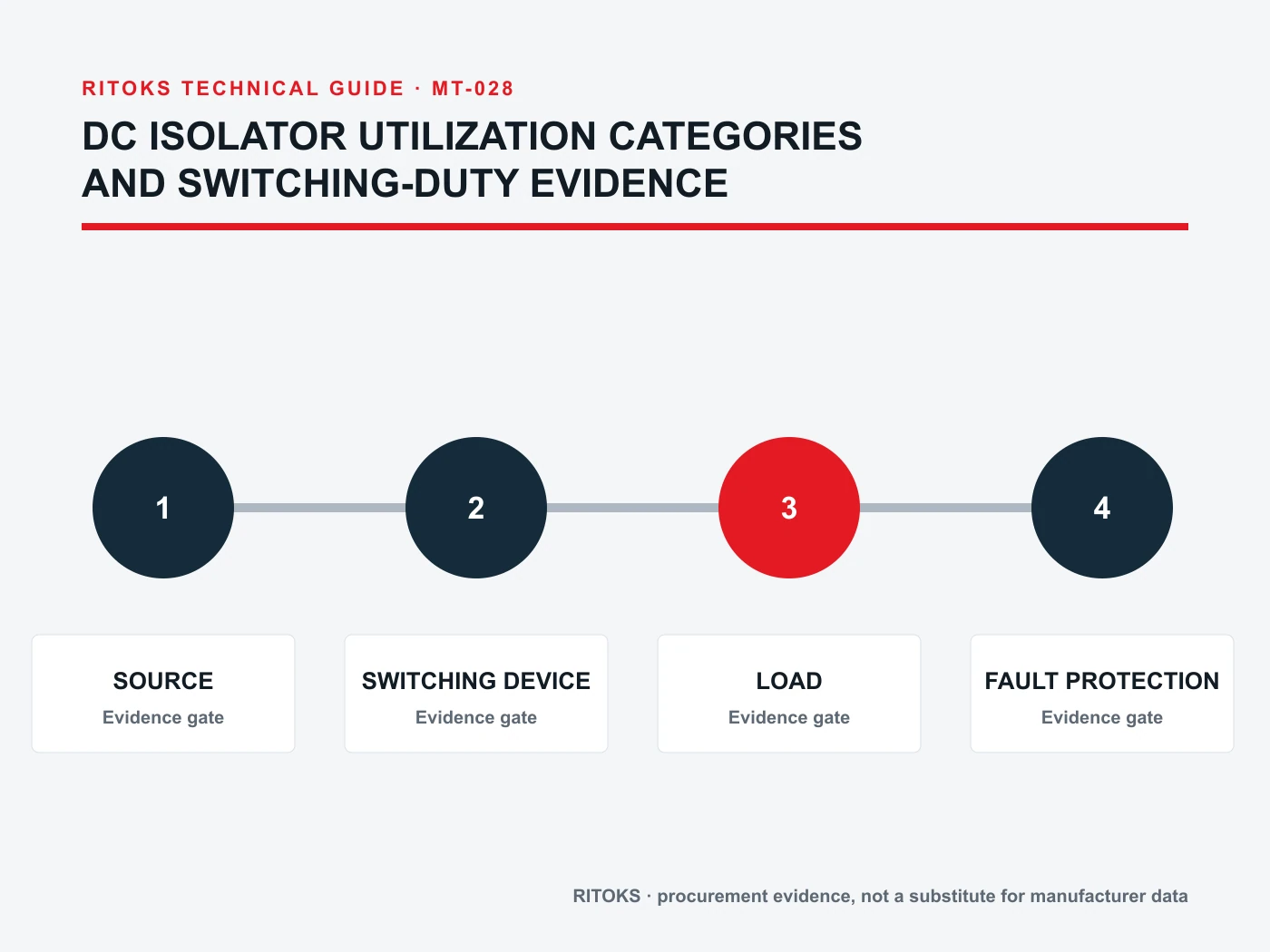

Beslutningsforløb
- Definer de nødvendige isolations- og belastningsomskiftningsfunktioner.
- Registrer jævnstrømskilden, den maksimale spænding, strømmen og belastningsadfærden.
- Angiv den nøjagtige produktstandard og anvendelseskategori.
- Kontroller polernes placering og polaritet ud fra det nøjagtige diagram.
- Kontroller overstrøms- og kortslutningsbeskyttelsen i den opstrøms del af kredsløbet.
- Gem erklæringer, tegninger og modelspecifikke tabeller inden godkendelsen.
Angiv den krævede isolerings- eller koblingsfunktion, kilde- og belastningsadfærd, maksimal jævnspænding samt polforbindelser. Anmod derefter om den nøjagtige kategoribestemmelse for isolatoren i henhold til den nævnte standard, og bekræft kravet til separat fejlsikring.
Tjekliste til udarbejdelse af anmodning om tilbud
En nyttig tilbudsanmodning vedrørende anvendelseskategorien for jævnstrømsisolatorer skal være kortfattet nok til at kunne besvares og samtidig være så udtømmende, at den forhindrer skjulte antagelser. Angiv ukendte værdier som spørgsmål, og kræv en præcis bestillingskode i stedet for en generel anbefaling af en produktserie.
- DC-kildetype og systemets enkeltledningsskema
- Maksimal driftsspænding og åbenkredsløbsspænding
- Krav til normal strøm og belastningsafbrydelse
- Krav til isolering og afbryder-afkobler-funktion
- Anmodet dokumentation for anvendelseskategori
- Polopstilling, polaritet og tilslutningsskema
- Fejlbeskyttelseskontakt, mængde og destination
Anmod om de aktuelle versioner af databladet og brugervejledningen samt oplysninger om omfanget af eventuelle certificeringer, kompatibilitets- eller ydeevneangivelser. Notér mængde og destination efter de tekniske oplysninger, så de kommercielle vilkår ikke overskygger uafklarede tekniske spørgsmål.
Betingelser, der skal være opfyldt, før ordren frigives
Ordrer må ikke frigives, så længe en afgørende indgangsparameter for applikationen er ukendt, den angivne model er tvetydig, et påkrævet krav kun er dokumenteret i et andet produktdokument, eller installationsbetingelserne ligger uden for det foreliggende dokumentationsgrundlag. Der er tale om tekniske mangler, ikke redaktionelle detaljer.
Godkendelsesprotokollen skal angive, hvad det udvalgte element omfatter, hvad der falder uden for dets anvendelsesområde, og hvilke konkrete dokumenter der ligger til grund for afgørelsen. Hvis ansøgningen eller kandidaten ændres, skal de berørte kontroller genoptages i stedet for blot at videreføre den tidligere konklusion.
Ofte stillede spørgsmål
Er en anvendelseskategori for en DC-afbryder ensbetydende med beskyttelse via en afbryder?
Nej. Afbryderfunktion og overstrømsafbrydelse er separate funktioner og har hver deres sæt af beviser.
Kan jeg bruge kategorien »AC-udnyttelse« til et jævnstrømskredsløb?
Nej. Se den nøjagtige DC-kategori og -klassificering i den relevante dokumentation.
Er en firepolet afbryder altid egnet til en højere jævnspænding?
Nej. Egnetheden afhænger af den nøjagtige interne konstruktion, stangplaceringen og producentens specifikationstabel.
