Brückengleichrichter in industriellen Gleichstromversorgungen

Dieser Anwendungsleitfaden definiert die Informationen, die für die Überprüfung eines Brückengleichrichtermoduls erforderlich sind. Er dient weder der Auslegung eines industriellen Netzteils noch der Berechnung eines zugelassenen MDS-Modul-Betriebspunkts und enthält auch keine Vorgaben zu Kondensatoren, Schutzvorrichtungen, Isolierung, Sammelschienenanordnung oder thermischer Hardware für eine unbekannte Schaltung.

Entscheidungsgrundlagen auf einen Blick

Eingaben für die Entscheidungsfindung	Der Käufer muss bestätigen	Erforderliche Nachweise
Wechselstromquelle	Phasenanzahl, Spannungsbereich, Frequenz und Impedanz	System-Einschaltplan und Quelldaten
Gleichstrombedarf	Lastprofil, Leistungsbereich und nachgeschaltete Topologie	Gemessene oder berechnete Stromwellenform der Sammelschiene
Ladestress	Kondensatorbank, Vorladung und Einschaltverhalten	Schaltungssimulation oder Testergebnisse
Halbleiterverlust	Stromverlauf und Vorwärtskennlinie	Verlustmethode nach dem Exact-Modell
Wärmepfad	Grundplatte, Schnittstelle, Kühlkörper, Umgebungstemperatur und Luftstrom	Vollständige thermische Berechnung und Montageanleitung

Legen Sie die Position des Gleichrichters im Netzteil fest

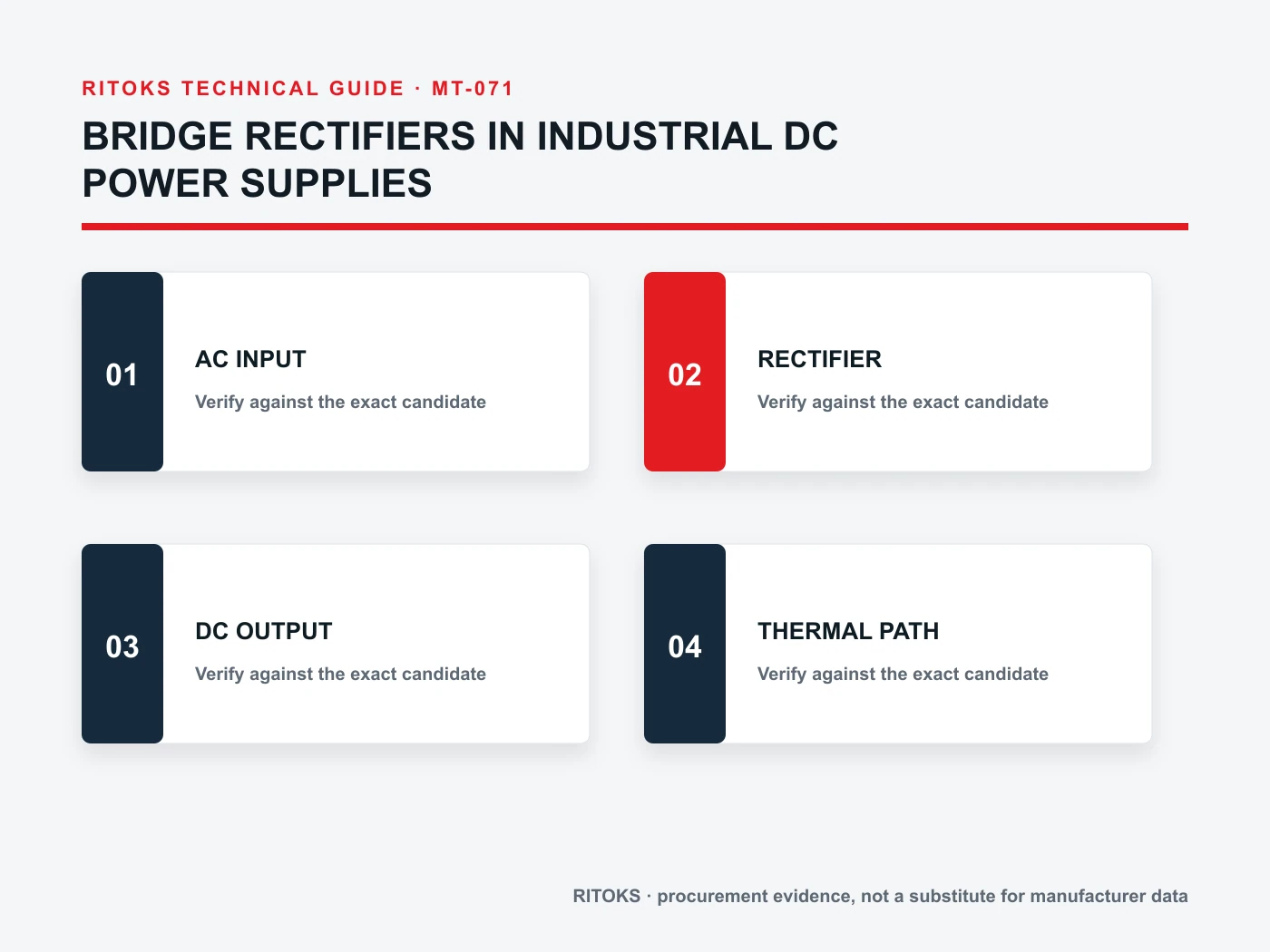

Stellen Sie in einem Funktionsschema die Wechselstromquelle, die Brücke, den Gleichstromsammelschienen, die Filterung, den nachgeschalteten Umrichter bzw. die Last sowie die Schutzvorrichtungen dar. Geben Sie an, ob es sich um eine einphasige oder dreiphasige Brücke handelt und ob diese ungeregelt ist oder Teil einer anderen geregelten Topologie ist.

Diese Abgrenzung verhindert, dass der Name einer Modulfamilie fälschlicherweise mit dem gesamten Netzteil verwechselt wird. Der Gleichrichter selbst bietet keine Regelung, Isolierung, Filterung, Einschaltstrombegrenzung oder nachgeschalteten Schutz, es sei denn, diese Funktionen sind ausdrücklich Bestandteil des Systems.

Verwenden Sie die tatsächliche Stromkurve

Der Strom durch die Brückeneinzelelemente entspricht selten einem gleichmäßigen Gleichstromlastwert. Bei einer Filterung über den Kondensatoreingang kann es in der Nähe der Spitzenwerte der Quellspannung zu einer impulsartigen Leitung kommen. Die Impedanz des Transformators, die Kapazität, die Last, die Netzbedingungen und die Vorladestrategie beeinflussen die Form dieser Impulse.

Der durchschnittliche Ausgangsstrom allein kann daher die Effektiv- und Spitzenbelastung verschleiern. Verwenden Sie eine geeignete Berechnungs-, Simulations- oder Messmethode und vergleichen Sie die resultierende Wellenform unter identischen Bedingungen mit den genauen Gerätedaten.

Überprüfung der Welligkeit und der Busbedingungen

Legen Sie den erforderlichen Gleichstrom-Busbereich, die zulässige Welligkeit und das Verhalten der nachgeschalteten Last in verschiedenen Netz- und Betriebszuständen fest. Die Welligkeit ist ein systembedingtes Phänomen, an dem die Stromquelle, der Gleichrichter, der Filter und die Last beteiligt sind. Sie sollte nicht allein dem Brückenmodul zugeschrieben werden.

Ermitteln Sie außerdem, ob es sich um Regenerationsvorgänge, gespeicherte Energie oder durch externe Quellen angesteuerte Busbedingungen handelt. Wenn ein Rückfluss von Energie oder eine ungewöhnliche Kommutierung auftreten kann, muss die Schaltung gezielt überprüft werden, anstatt von einer Standard-Diodenbrücke auszugehen.

Berücksichtigung von Einschalt-, Überspannungs- und Fehlerszenarien

Das Laden des Kondensators beim Hochfahren kann einen hohen transienten Strom verursachen. Legen Sie die Vorladung oder die Einschaltstrombegrenzung sowie die Abfolge fest, mit der diese umgangen wird. Erfassen Sie die Wiederherstellung der Stromversorgung, wiederholte Starts und alle Zustände, bei denen eine entladene Batteriebaugruppe wieder angeschlossen wird.

Trennen Sie wiederkehrende Betriebsbelastungen von einmaligen Stoßspannungsdaten und von der Abstimmung der Schutzgeräte. Eine Stoßspannungsfestigkeit ist keine Erlaubnis, das Modul als wiederkehrenden Einschaltstrombegrenzer zu verwenden. Der vollständige Fehlerpfad und die Unterbrechungsgeräte erfordern einen eigenen Nachweis.

Verlustberechnung und der gesamte Wärmepfad

Der Leitungsverlust hängt von der Stromwellenform und den genauen Durchlasskennlinien ab. Bei jedem Durchlauf durch eine herkömmliche Brücke leiten mehrere Bauelemente, doch die endgültige Vorgehensweise muss der gewählten Topologie und dem Datenblatt entsprechen.

Die Wärmeableitung erfolgt über die Grundplatte, das Zwischenmaterial, den Kühlkörper und die Umgebungsbedingungen. Der Anpressdruck, der Oberflächenzustand, die Isolierung, der Luftstrom und nahegelegene Wärmequellen können das Ergebnis beeinflussen. Überprüfen Sie die Temperatur der Baugruppe unter den vorgesehenen Betriebsbedingungen.

Anschlüsse, Polarität und mechanische Integration prüfen

Verwenden Sie den für die Bestellnummer geltenden Schalt- und Anschlussplan. Ähnlich aussehende Modulgehäuse können unterschiedliche interne Verdrahtungen aufweisen, und ein Foto reicht nicht aus, um die Funktion der Anschlüsse zu belegen. Legen Sie die Anordnung der Sammelschienen oder Kabel, die Zugkräfte der Leiter, die Abstände sowie den Wartungszugang fest.

Befolgen Sie die Anweisungen zur Montage und zum Anzugsmoment der Anschlüsse genau. Die Anwendungszeichnung sollte Polaritäts- und Phasenbezeichnungen enthalten; in diesem Artikel wird jedoch bewusst auf einen Installationsschaltplan verzichtet, da diese Details aus der genehmigten Geräte- und Systemkonstruktion stammen müssen.

Erstellen Sie eine Beweisdatei nach dem Exaktmodell

Erstellen Sie einen Genehmigungsdatensatz für den vorgeschlagenen Bestellcode des Brückengleichrichtermoduls. Ordnen Sie jede Projektanforderung dem Lieferanten-Dokument zu, das diese erfüllt. Bewahren Sie das genau verwendete Datenblatt, die Zeichnung, die Kurve, die Tabelle oder die Auswahlergebnisse auf, einschließlich der jeweiligen Revisions- oder Abrufdaten. Eine Kategorieseite kann zwar den Kontext der Produktfamilie verdeutlichen, kann jedoch keine genauen Nennwerte, Anschlussanordnungen oder Systemkombinationen belegen.

Stellen Sie sicher, dass jede akzeptierte Angabe denselben bestellbaren Artikel beschreibt. Ähnliche Gehäuse können unterschiedliche Schaltkreise, Stromversorgungen, Anschlüsse, Zubehörteile oder Schutzfunktionen enthalten. Kombinieren Sie nicht das maximale Familienkontingent einer Variante, ein Schaltbild einer anderen und eine optionale Ausstattungsmerkmale einer dritten. Kennzeichnen Sie ungeklärte Felder ausdrücklich, damit sie bei der kaufmännischen Prüfung sichtbar bleiben.

Projektdaten von Produktnachweisen trennen

Das Projektteam definiert die Anwendung: Quelle, Last, Betriebsweise, Umgebungsbedingungen, Steuerungen, mechanische Grenzen und erforderliche Funktionen. Der Lieferant benennt ein konkretes Brückengleichrichtermodul und belegt dies mit genauen Unterlagen. Keine der beiden Seiten sollte Lücken durch Schlussfolgerungen aufgrund des äußeren Erscheinungsbilds, eines gemeinsamen Familiennamens oder eines übereinstimmenden Nennwerts füllen.

Sperren Sie die Angebotsdatei, während die Angebote verglichen werden. Sollten sich die Last, die Spannung, der Betriebszyklus, die Umgebungsbedingungen, die Kühlmethode, das Gehäuse oder die erforderliche Leistung ändern, erstellen Sie eine überarbeitete Datei und bitten Sie jeden Lieferanten, das Angebot erneut zu bestätigen. Andernfalls könnten scheinbar vergleichbare Angebote unterschiedlichen technischen Anforderungen entsprechen.

Häufige Fehler bei der Beschaffung

• Auswahl eines Brückengleichrichtermoduls anhand einer Nennleistung, während der Anwendungskontext noch unvollständig ist.
• Verwendung einer Schaltung, einer Kurve, einer Anschlusszeichnung oder einer Leistungsangabe aus einem ähnlichen Modell.
• Eine Familienseite oder ein Produktfoto als unumstößlichen technischen Beweis zu betrachten.
• Es wird davon ausgegangen, dass ein Zubehörteil, eine Systemfunktion oder ein Koordinationsergebnis ohne Dokumentation enthalten ist.
• Genehmigung eines Ersatzteils, ohne die Topologie, die Einstufung, die Montage und die Überprüfung der Nachweise erneut durchzuführen.

Beheben Sie diese Lücken, bevor Sie Preis und Lieferzeit vergleichen. Der Prüfer sollte jede akzeptierte Aussage entweder auf die Projektanforderung oder auf das entsprechende Dokument zurückverfolgen können. Ein Angebot kann auch dann wirtschaftlich interessant bleiben, wenn es technisch unvollständig ist, doch dürfen fehlende Nachweise nicht im Angebot untergehen.

So vergleichen Sie Angebote von Lieferanten

Vergleichspunkt	Erforderliche Nachweise	Nicht akzeptieren
Bewertungsbereich	Erforderliche Projektangaben	Es sind genaue Nachweise erforderlich
Topologie	Einphasig/dreiphasig und ungeregelt/geregelt	Schalt- und Anschlussplan
Aktuell	Durchschnitt, RMS, Spitzenwert und Wellenformkontext	Angaben aus dem Datenblatt sowie Berechnung
Transienten	Einschalt-, Überspannungs- und Neustartverhalten	Geltende Grenzwerte für einmalige bzw. wiederkehrende Belastungen
Spannung	Quellenbereich und außergewöhnliche Bedingungen	Nachweis der Sperrspannung mit der Margin-Methode
Thermisch	Verlust, Schnittstelle, Senke, Umgebungsluft und Luftstrom	Vollständige Temperaturberechnung
Mechanik	Anschlüsse, Befestigungen und Leiter	Genaue Zeichnung und Anleitung

Ordnen Sie jedes Angebot für Brückengleichrichtermodule demselben Anwendungsdatensatz zu. Halten Sie neben jedem Wert die Dokumentversionen, Testbedingungen, mitgeliefertes Zubehör und offene Fragen fest. Dadurch werden Unterschiede im Lieferumfang sichtbar und es wird verhindert, dass ein kostengünstigeres, aber eingeschränkteres Angebot als gleichwertig mit einer Komplettlösung erscheint.

Entscheidungsablauf

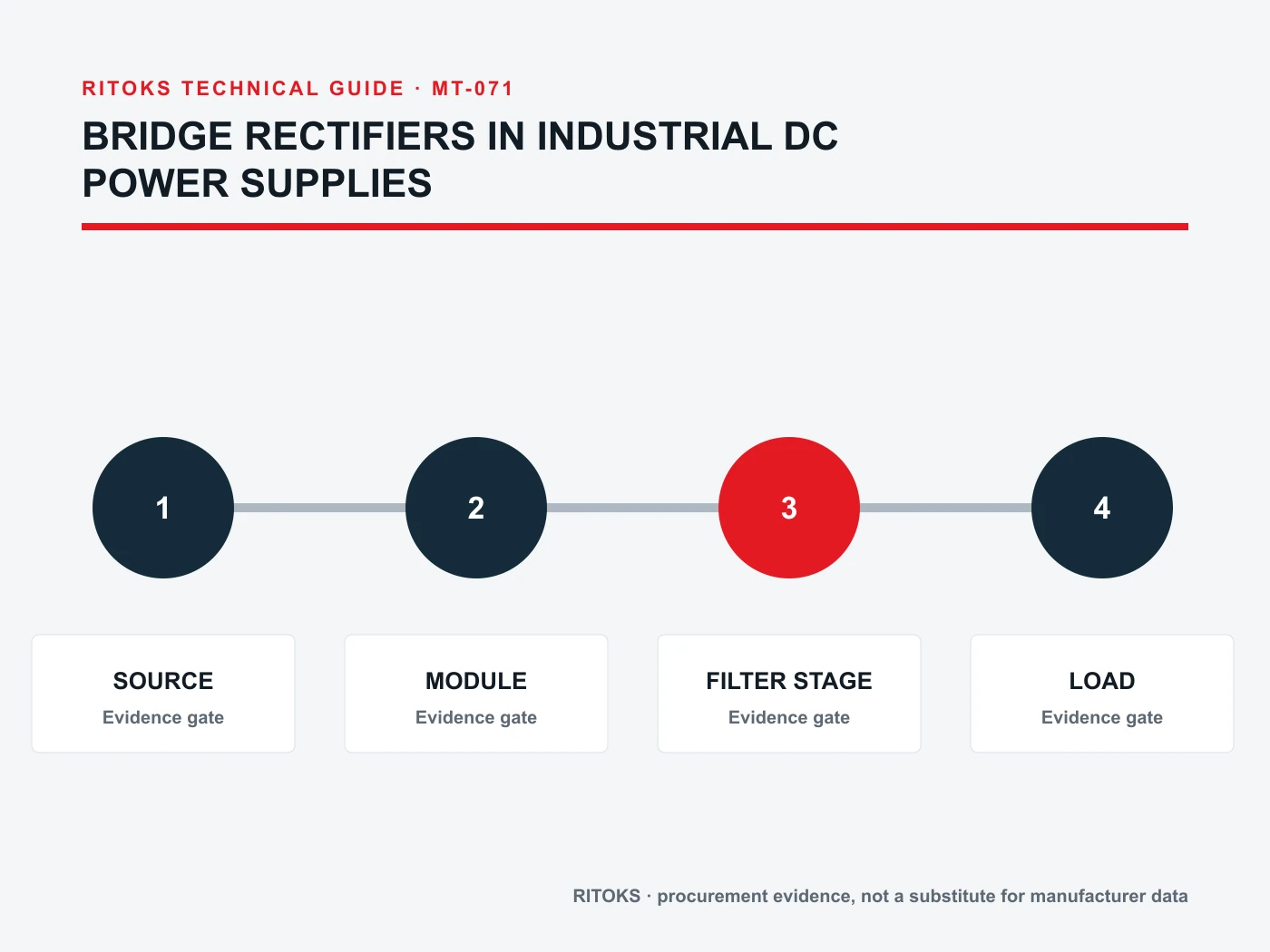

• Zeichnen Sie die Grenzen von Stromquelle, Gleichrichter, Gleichstrom-Sammelschiene und Last ein.
• Berechnen oder messen Sie den Verlauf des Brückenstroms.
• Definieren Sie das Verhalten von Welligkeit, Kondensatorbatterie und Vorladung.
• Führen Sie Szenarien für Lastspitzen, Neustarts und Störungen auf.
• Wählen Sie eine bestimmte Topologie und eine Spannungs-/Stromklasse zur Überprüfung aus.
• Verlust berechnen und thermischen Pfad vervollständigen.
• Überprüfen Sie die Anschlüsse, die Befestigung, den Schutz sowie die Temperaturen der Baugruppen.

Halten Sie bei jedem Schritt inne, wenn eine entscheidende Anwendungsangabe unbekannt ist, das angeführte Modell mehrdeutig ist, eine erforderliche Angabe nur von einem anderen Hersteller oder unter einer anderen Bestellnummer gestützt wird oder die Installation nicht durch die verfügbaren Nachweise abgedeckt ist. Hierbei handelt es sich um technische Lücken, nicht um redaktionelle Details.

Checkliste zur Vorbereitung einer Angebotsanfrage

Eine nützliche Angebotsanfrage für Brückengleichrichter für industrielle Stromversorgungen ist prägnant genug, um sie zu beantworten, und vollständig genug, um ungesagte Annahmen zu vermeiden. Weisen Sie unbekannte Werte als Fragen aus und verlangen Sie eine vollständige Bestellnummer anstelle einer allgemeinen Produktfamilienempfehlung.

• Einphasige oder dreiphasige Stromquelle und Spannungsbereich
• Frequenz und Quellen-/Transformatorimpedanz
• Gleichstrom-Lastprofil und nachgeschaltete Topologie
• Kapazität der Gleichstromschiene, Welligkeit und Vorladungsverfahren
• Angaben zu Durchschnittsstrom, Effektivwert und Spitzenstrom
• Spannungsspitzen, Neustart und Fehlerzustände
• Erforderliche interne Topologie und Anordnung der Endgeräte
• Kühlung, Montage, Menge und Bestimmungsort

Erfragen Sie die aktuelle Version des Datenblatts sowie den genauen Umfang etwaiger Zertifizierungen, Kompatibilitäts-, Koordinations- oder Leistungsangaben. Halten Sie Menge und Bestimmungsort im Anschluss an die technischen Angaben fest, damit kaufmännische Bedingungen noch offene technische Fragen nicht verschleiern.

Häufig gestellte Fragen

Kann ich einen Brückengleichrichter allein anhand des Gleichstrom-Laststroms auswählen?

Nein. Auch die Stromkurve des Geräts, der Spitzenladestrom, die Spannungsbedingungen und die Kühlung spielen eine Rolle.

Regelt ein Brückengleichrichter den Gleichstromausgang?

Nein. Die Regelung und die Welligkeit hängen von der übergeordneten Topologie des Netzteils ab.

Ist der Stoßstrom ein Nennwert für den Dauerbetrieb?

Nein. Wiederkehrende Betriebszustände und nicht wiederkehrende Stoßbelastungen müssen voneinander getrennt werden.

Zugehörige RITOKS-Produkte und Anleitungen

Diese Links dienen lediglich der Einordnung in die Produktfamilie. Ein kontextbezogener Link stellt keine Aussage über Austauschbarkeit, Kompatibilität oder eine zugelassene Systemkombination dar.

Produktkategorie „Brückengleichrichtermodul“

MDS-Dreiphasen-Brückengleichrichtermodule

MDS-Hochstrom-Brückengleichrichtermodule

Technische Hinweise

Diese Originalherstellerangaben beziehen sich ausschließlich auf die im Folgenden beschriebenen allgemeinen technischen Konzepte. Ihre Produktangaben, Schaltpläne, Zulassungen und Abstimmungsergebnisse gelten nicht für RITOKS-Produkte.

Infineon, Entwurf einer aktiven Brückengleichrichtung für SMPS

Unterstreicht die Bedeutung von Leitungsverlusten in der Brückenschaltung, Stromverläufen, außergewöhnlichen Betriebszuständen und thermischen Verhältnissen bei der Auslegung von Stromversorgungen. Die aktive Brückenschaltung und die Bauteilwerte beziehen sich nicht auf RITOKS-Diodenmodule.

Semikron Danfoss, Anwendungshandbuch für Leistungshalbleiter

Unterstützt allgemeine Konzepte für Gleichrichter, Thyristoren, Wärmemanagement und Modulauswahl. Die Werte und Auslegungsbeispiele für Semikron-Danfoss-Bauteile lassen sich nicht auf RITOKS-Produkte übertragen.

Eine Überprüfung des genauen Modells anfordern

Senden Sie die Anwendungsanforderungen, Fragen zu den genauen Dokumenten, die Menge und den Bestimmungsort über das RITOKS-Kontaktformular. Eine Angebotsanfrage erfordert eine Prüfung des genauen Modells; dieser Leitfaden genehmigt keine Schaltkreise, Installationen oder automatischen Ersatzprodukte.
