DC-SPD-RFQ-Checkliste: System, Topologie und Überspannungswerte

Diese Checkliste dient der Strukturierung der Eingaben für ein Angebot zu einem DC-SPD. Sie dient nicht dazu, das Blitzrisiko zu berechnen, ein Schutzsystem zu entwerfen, Verkabelungsanweisungen zu erteilen oder einen Kandidaten ohne genaue Produkt- und Projektnachweise zu genehmigen.

Entscheidungsgrundlagen auf einen Blick

Bewertungsfeld	Der Käufer muss festlegen	Anzufordernde Nachweise
Quelle	Art der Gleichstromquelle, Spannungsarchitektur und Betriebsgrenzen	Genehmigte Systemaufzeichnung
Topologie	Leiter- und Erdungsbeziehungen sowie geschützte Pfade	Einzeiler- und exaktes SPD-Diagramm
Standort	Installationsort und Kontext des Überspannungsschutzes	Konzept zum Schutz des Projekts
Erklärungen	Erforderliche Nachweise zur Klassifizierung und zu den Parametern	Genaue Modellreihe und Kennzeichnung
Installation	Gehäuse, Verlegung, Status, Austausch und Umgebung	Installations- und Wartungsunterlagen

Zuerst den DC-Systemdatensatz einfrieren

Ermitteln Sie die Gleichstromquelle, die Spannungsarchitektur, die Betriebsbedingungen und die zu schützenden Anlagen. Halten Sie fest, ob es sich bei der Anwendung um eine Photovoltaikanlage, eine Batterie, Umrichtungsanlagen oder ein anderes industrielles Gleichstromsystem handelt. Auch bei ähnlichen Nennspannungen können das Verhalten der Quelle und die Topologie unterschiedlich sein.

Die Angebotsanfrage sollte das genehmigte Systemdiagramm enthalten und nicht nur eine mündliche Zusammenfassung. Die Lieferanten können dann ihre Annahmen anhand derselben Unterlagen darlegen. Falls die Konstruktion noch nicht endgültig feststeht, sollten Sie eine technische Klärung einholen, bevor Sie einen endgültigen Produktcode anfordern.

Geben Sie die Topologie und die geschützten Pfade an

Führen Sie die stromführenden Leiter, deren Verbindung zur Erde und den Einbauort der geplanten Überspannungsschutzvorrichtung auf. Fordern Sie den genauen Anschlussplan des Herstellers an, der die angegebene Polanordnung dieser Topologie zuordnet. Fordern Sie die Anzahl der Pole nicht als eigenständige Angabe an.

Jede absichtliche Erdung, Isolierung oder Überwachungsmaßnahme muss in den Konstruktionsunterlagen vermerkt werden. Ein allgemeines Diagramm aus dem Internet gilt nicht als zulässiger Nachweis für das Projekt. Wenn die Systemzusammenhänge unklar sind, sollte das Angebot technisch offen gehalten werden.

Installationsort und Schutzkontext festlegen

Geben Sie an, wo sich die Überspannungsschutzvorrichtung (SPD) im Verhältnis zur Quelle, zur Eingangsgrenze, zum Umrichter, zum Verteilungsnetz und zu empfindlichen Geräten befindet. Erfassen Sie vor- und nachgeschaltete Schutzvorrichtungen sowie bereits vorhandene, aufeinander abgestimmte SPD-Stufen. Der Projektplaner sollte das beabsichtigte Schutzkonzept festlegen.

Lieferanten sollten die Art der Exposition nicht aus der Bezeichnung der Geräte ableiten müssen. Eine Kombinationsbox, ein Wechselrichter-Eingang und ein Gleichstrom-Verteilerkasten können selbst innerhalb eines Projekts unterschiedliche Standorte und Gehäusebedingungen darstellen.

Jede Surge-Erklärung nach Namen abrufen

Führen Sie die Klassifizierungen und Parameter auf, für die Nachweise erforderlich sind, einschließlich der entsprechenden Angabe zur Dauerspannung, der Angabe zur Schutzstufe und der Angaben zum Ableitstrom. Verwenden Sie dabei die Terminologie des Projekts und bitten Sie den Lieferanten, das entsprechende Herstellerfeld anzugeben.

Akzeptieren Sie keine Sammlung von Spitzenwerten ohne Definitionen. Jeder Wert sollte aus genau derselben Modellzeile stammen und mit den angegebenen Testbedingungen verknüpft bleiben. Ein Familienmaximum aus einer anderen Variante ist kein Ersatz.

Koordination, Indikation und Nachsorge einbeziehen

Erkundigen Sie sich nach den Anforderungen an den Schutz durch Redundanz, den Koordinierungsanweisungen und etwaigen vom Hersteller festgelegten vor- oder nachgelagerten Beziehungen. Geben Sie gesondert an, ob eine lokale Statusanzeige, eine Fernsignalisierung oder austauschbare Module erforderlich sind.

Bei austauschbaren Ausführungen sollten Sie die passenden Artikelnummern für Sockel und Kartusche sowie die Wartungsmethode anfragen. Aus dem Angebot sollte hervorgehen, welches Zubehör im Lieferumfang enthalten ist und welches optional erhältlich ist. So wird verhindert, dass ein technisch unvollständiges Niedrigpreisangebot als gleichwertig erscheint.

Körperliche und umgebungsbezogene Bedingungen erfassen

Geben Sie den Gehäusetyp, den verfügbaren Schienenplatz, den Zugang zu den Klemmen, die Einschränkungen bei der Leitungsführung, die Umgebungsbedingungen und etwaige Bedenken hinsichtlich Verunreinigungen an. Erfragen Sie die Abmessungen, Abstände und Montageanweisungen für die jeweilige Baugruppe.

Die Details zur Leitungsführung und zu den Anschlüssen sind im Rahmen einer qualifizierten Konstruktionskontrolle zu verwalten. In der Angebotsanfrage können Nachweise angefordert werden, ohne dass ein allgemeiner Artikel zu einer Verkabelungsanleitung wird. Jede Abweichung von der Installationsanleitung des Herstellers erfordert eine dokumentierte technische Überprüfung.

Erstellen Sie eine Beweisdatei nach dem Exaktmodell

Erstellen Sie einen Genehmigungsdatensatz für den vorgeschlagenen DC-SPD-Bestellcode. Ordnen Sie jede Projektanforderung dem Lieferanten-Dokument zu, das diese erfüllt. Bewahren Sie das jeweils verwendete Datenblatt, die Zeichnung, die Tabelle, die Anleitung oder die Auswahlergebnisse genau so auf, wie sie verwendet wurden, einschließlich der jeweiligen Revisions- oder Abrufdaten. Eine Kategorieseite kann zwar den Kontext einer Produktfamilie verdeutlichen, kann jedoch keine genauen Nennleistungen, Anschlussbelegungen oder Systemkombinationen belegen.

Stellen Sie sicher, dass jede akzeptierte Angabe denselben bestellbaren Artikel beschreibt. Ähnliche Gehäuse können unterschiedliche Schaltungen, Stromversorgungen, Anschlüsse, Zubehörteile oder Funktionen enthalten. Kombinieren Sie nicht das maximale Familienkontingent einer Variante, ein Schaltbild einer anderen und eine optionale Ausstattung einer dritten. Markieren Sie ungeklärte Felder ausdrücklich, damit sie bei der kaufmännischen Prüfung sichtbar bleiben.

Projektdaten von Produktnachweisen trennen

Das Projektteam definiert die Anwendung: Quelle, Last, Betriebsart, Umgebung, Steuerungen, mechanische Grenzen und erforderliche Funktionen. Der Lieferant ermittelt ein genau passendes DC-SPD und belegt dies mit genauen Unterlagen. Keine der beiden Seiten sollte Lücken durch Schlussfolgerungen aufgrund des äußeren Erscheinungsbilds, eines gemeinsamen Familiennamens oder eines übereinstimmenden Nennwerts füllen.

Sperren Sie den Angebotsdatensatz, während die Angebote verglichen werden. Sollten sich die Topologie, die Quelle, die Last, die Umgebung, das Gehäuse oder die erforderliche Leistung ändern, erstellen Sie einen überarbeiteten Datensatz und bitten Sie jeden Anbieter, das Angebot erneut zu bestätigen. Andernfalls könnten scheinbar vergleichbare Angebote unterschiedliche technische Anforderungen erfüllen.

Häufige Fehler bei der Beschaffung

Vermeiden Sie es, ein Gleichstrom-Überspannungsschutzgerät (SPD) anhand eines einzelnen Nennwerts auszuwählen, solange der Anwendungskontext noch unvollständig ist. Verwenden Sie keine Schaltpläne, Kennlinien, Anschlusszeichnungen oder Leistungsangaben aus einem verwandten Modell. Ein Produktfoto und eine Produktfamilienseite können zwar bei der Recherche hilfreich sein, stellen jedoch keinen exakten technischen Nachweis dar.

Gehen Sie außerdem nicht davon aus, dass ein Zubehörteil, eine Kommunikationsfunktion, eine Schutzfunktion oder ein koordiniertes Ergebnis enthalten ist, es sei denn, dies geht aus dem Angebot und den Unterlagen zum genauen Modell hervor. Ein Ersatzteil erfordert dieselbe Topologie, Nennleistung, Montageart und Überprüfung der Nachweise wie das ursprünglich vorgeschlagene Produkt.

So vergleichen Sie Angebote von Lieferanten

Ordnen Sie jedes DC-SPD-Angebot demselben Anwendungsdatensatz zu. Halten Sie neben jedem Wert die Dokumentversionen, die angegebenen Bedingungen, das mitgelieferte Zubehör und offene Fragen fest. Dadurch werden Unterschiede im Lieferumfang sichtbar und es wird verhindert, dass ein kostengünstigeres, aber eingeschränkteres Angebot als gleichwertig mit einer Komplettlösung erscheint.

Unterlassen Sie den Vergleich, wenn eine entscheidende Anwendungsvorgabe unbekannt ist, das angeführte Modell mehrdeutig ist, eine erforderliche Angabe nur durch einen anderen Hersteller oder eine andere Bestellnummer gestützt wird oder die Installation außerhalb der verfügbaren Nachweise liegt. Hierbei handelt es sich um technische Lücken und nicht um redaktionelle Details.

Änderungen und Ersetzungen kontrollieren

Weisen Sie dem genehmigten DC-SPD-Datensatz eine Revisionskennung zu und bewahren Sie ihn zusammen mit der Projektdatei auf. Falls der Lieferant den Bestellcode, das Zubehör, die Firmware, die Zeichnung oder die angegebenen Betriebsbedingungen ändert, kennzeichnen Sie die Änderung, bevor Sie sie akzeptieren. Eine Ersatzlieferung stellt einen neuen technischen Vorschlag dar, auch wenn der Preis, das Gehäuse oder der Name der Produktfamilie bekannt erscheinen.

Wiederholen Sie nur die betroffenen Prüfungen, verzichten Sie jedoch nicht auf diese. Vergewissern Sie sich, dass der überarbeitete Kandidat weiterhin der festgelegten Anwendung entspricht, dass alle referenzierten Dokumente dazu gehören und dass alle offenen Ausnahmen einem Verantwortlichen zugeordnet sind. Dieser kleine Schritt der Änderungskontrolle verhindert, dass eine technisch geprüfte Auswahl durch ein ungeprüftes kommerzielles Äquivalent ersetzt wird.

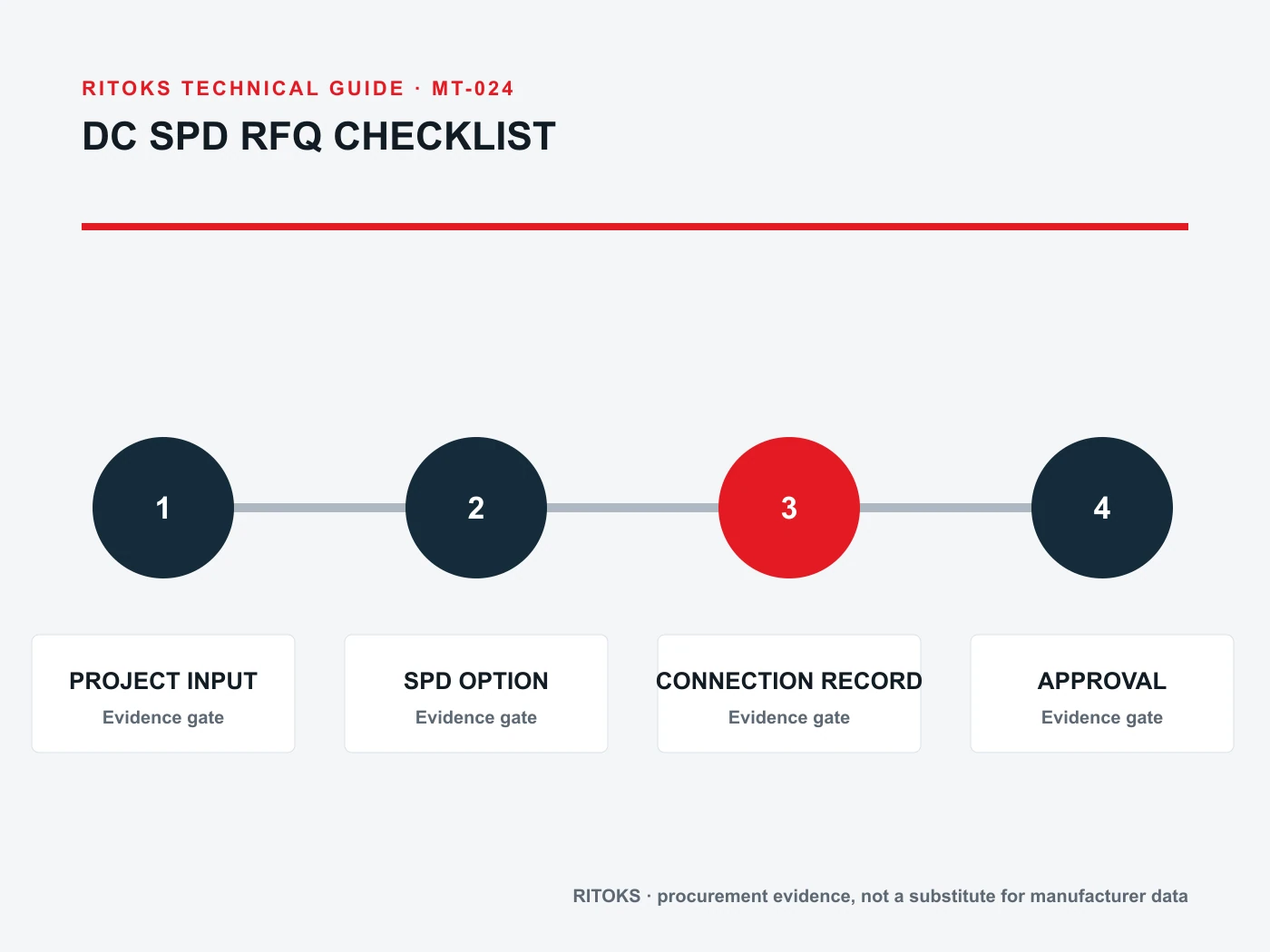

Entscheidungsablauf

• Sichern Sie die Anwendungs- und Systemdaten, bevor Sie einen Katalogcode auswählen.
• Ermitteln Sie die genaue Funktion und jede Schnittstelle, für die Nachweise erforderlich sind.
• Bitte senden Sie mir einen vollständigen Bestellcode mit dem aktuellen Datenblatt und den Zeichnungen zu.
• Ordnen Sie jede Projektanforderung einer bestimmten Herstellerangabe zu.
• Halten Sie Abweichungen, Zubehör, Dokumentenänderungen und offene Fragen fest.
• Wiederholen Sie die Überprüfung, sobald sich die Anwendung oder das vorgeschlagene Produkt ändert.

Nutzen Sie diesen Arbeitsablauf als Leitfaden für die Beschaffung und als Nachweis. Er ersetzt weder eine fachgerechte Planung noch die Montageanleitung noch die Genehmigung des zuständigen Ingenieurs für die Anwendung des DC-SPD.

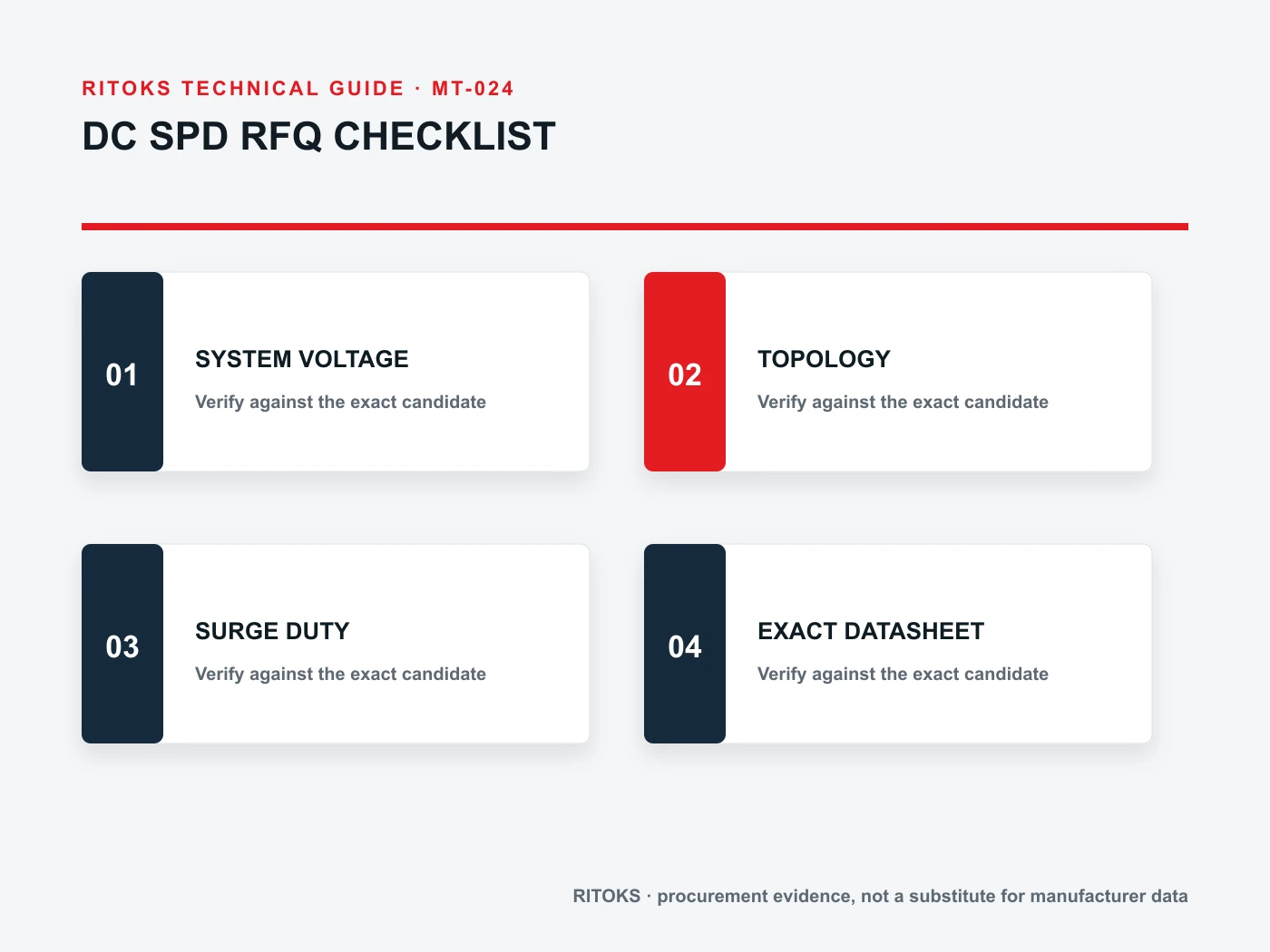

Checkliste zur Vorbereitung einer Angebotsanfrage

Eine praktische Checkliste für eine DC-SPD-Anfrage sollte so prägnant sein, dass ein Lieferant sie beantworten kann, und gleichzeitig so vollständig, dass keine stillschweigenden Annahmen entstehen. Unbekannte Werte sollten als Fragen formuliert werden, anstatt sie zu undokumentierten Auswahlen werden zu lassen.

• Quelle: Art der Gleichstromquelle, Spannungsarchitektur und Betriebsgrenzen.
• Topologie: Beziehungen zwischen Leitern und Erde sowie geschützte Pfade.
• Standort: Installationsort und Kontext des Überspannungsschutzes.
• Erklärungen: Erforderliche Angaben zur Klassifizierung und zu den Parametern.
• Installation: Gehäuse, Verlegung, Status, Austausch und Umgebung.
• Genaue Artikelnummer, mitgeliefertes Zubehör und Version der Dokumentation
• Menge, Bestimmungsort, erforderliche Genehmigungen und geschäftlicher Umfang

Erfragen Sie den genauen Umfang aller Angaben zu Klassifizierung, Kompatibilität, Koordination oder Leistung. Halten Sie Menge und Bestimmungsort im Anschluss an die technischen Angaben fest, damit geschäftliche Aspekte noch offene technische Fragen nicht verschleiern.

Häufig gestellte Fragen

Welche Angaben sind für eine DC-SPD-Anfrage mindestens erforderlich?

Geben Sie die Quelle, die Topologie, den Standort, die erforderlichen Erklärungen, den Koordinationskontext und die Installationsbedingungen an.

Sollte in einer Angebotsanfrage zunächst die Anzahl der Masten angegeben werden?

Nein. Legen Sie die Topologie fest und verlangen Sie vom Lieferanten, dass er die genaue Anordnung daran ausrichtet.

Kann ich Anbieter allein anhand von Imax vergleichen?

Nr. Vergleichen Sie alle erforderlichen Deklarationen und den Systemkontext innerhalb desselben Modelldatensatzes.
