Raccordement des pôles des disjoncteurs à boîtier moulé (MCCB) à courant continu et vérification de la tension du réseau
Un disjoncteur à boîtier moulé pour courant continu peut présenter plusieurs tensions nominales selon la manière dont ses pôles sont raccordés. L'acheteur ne doit pas se contenter de retenir la tension la plus élevée indiquée dans le catalogue en supposant qu'elle s'applique à un autre schéma de raccordement. Il convient de vérifier conjointement le schéma de raccordement exact, la mise à la terre du réseau et le cheminement du courant de défaut.
Ce guide porte sur l'interprétation des indications du fabricant concernant le raccordement des pôles des disjoncteurs MCCB à courant continu. Il ne s'agit pas d'un mode d'emploi de câblage pour un modèle non validé. L'homologation définitive nécessite le schéma unifilaire du projet, une étude prospective des défauts et le manuel d'installation en vigueur correspondant au code de commande exact.
Pourquoi le raccordement des pôles peut modifier la puissance nominale en courant continu
L'interruption du courant continu diffère de celle du courant alternatif, car le courant ne passe pas naturellement par zéro à chaque cycle. Certains modèles de disjoncteurs MCCB utilisent plusieurs pôles montés en série le long d’un circuit pour atteindre une capacité de tension spécifiée. La documentation relative aux disjoncteurs MCCB CC de Schneider Electric présente des exemples de connexions de pôles en série et en parallèle ; il s’agit de schémas spécifiques à certains produits, et non d’une autorisation générale de modifier le câblage d’un autre disjoncteur.
Ce qui importe, c'est le circuit électrique complet traversant l'appareil. Un disjoncteur à deux, trois ou quatre pôles peut présenter des pôles répartis sur différents conducteurs ou reliés en série. Le nombre de pôles indiqué sur l'étiquette frontale ne permet donc pas de déterminer la tension maximale admissible du système ni les caractéristiques d'isolation.
Demandez quelle table de caractéristiques techniques s’applique au câblage proposé, notamment la tension nominale de service, le pouvoir de coupure et le courant continu. Une indication de tension “ par pôle ” peut aider à comprendre la conception, mais l’acheteur ne doit pas la multiplier pour inventer une nouvelle valeur nominale pour le dispositif. Utilisez uniquement la valeur nominale complète du dispositif indiquée par le fabricant pour la configuration exacte.

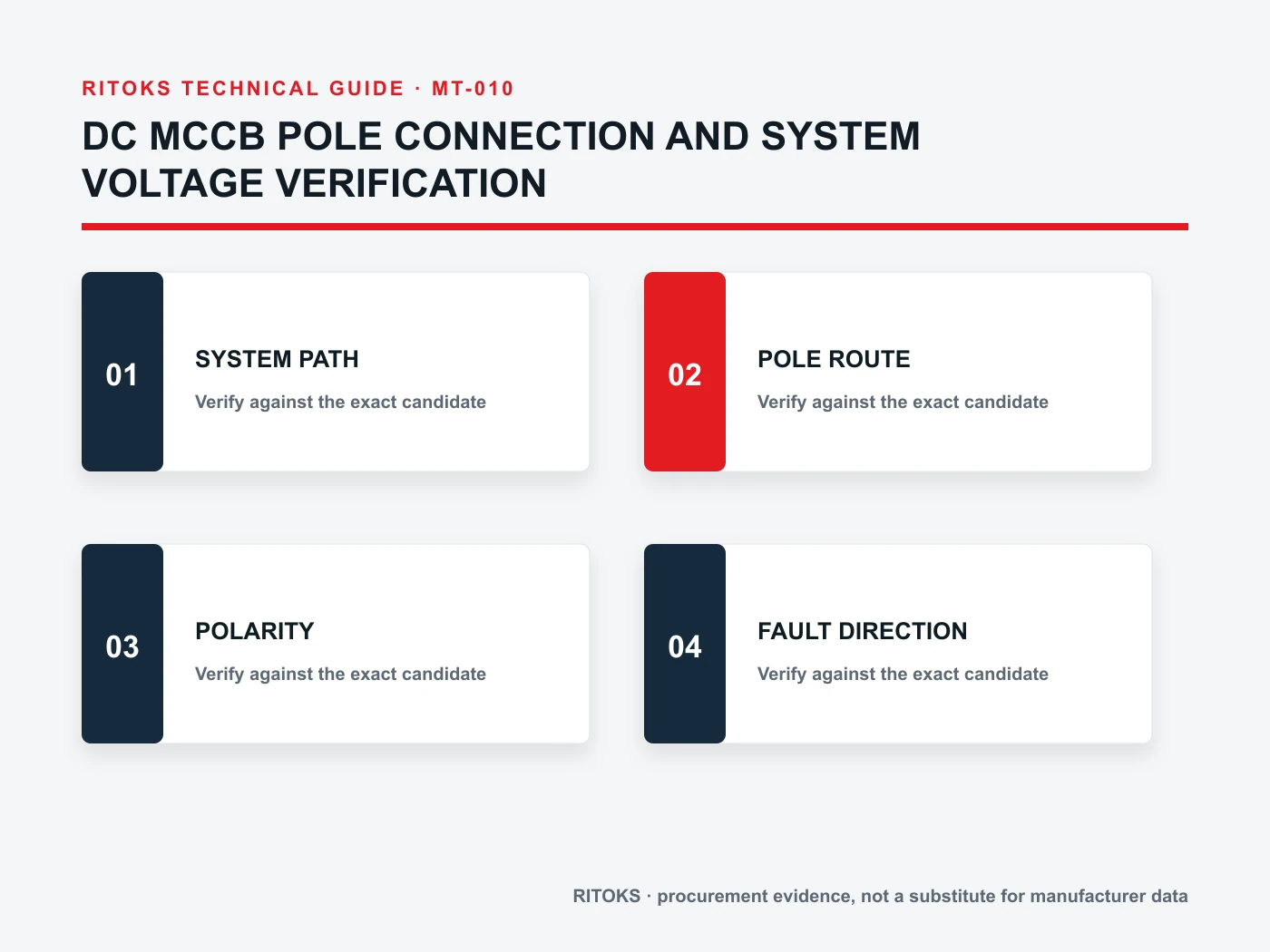

Commencez par le schéma unifilaire du système
Indiquez la source de courant continu, la charge, les conducteurs positif et négatif, le point de mise à la terre et tous les chemins possibles par lesquels un défaut pourrait se propager. Tenez compte des états de commutation en fonctionnement normal et en maintenance. Une batterie et un convertisseur raccordés de part et d'autre peuvent générer des sens de courant différents en conditions de charge, de décharge et de défaut.
Déterminez la tension maximale applicable au niveau de l'emplacement du disjoncteur MCCB, en tenant compte des conditions extrêmes de mise en charge ou de fonctionnement. Ne vous basez pas uniquement sur la tension nominale du jeu de barres si une autre valeur fiable s'avère supérieure. Consignez le courant de court-circuit prévisionnel à cet emplacement ainsi que les hypothèses sur lesquelles il repose. Le disjoncteur sélectionné doit disposer d'une capacité de coupure documentée à la même tension et selon les mêmes conditions de raccordement.
Précisez quels conducteurs doivent être déconnectés à des fins de protection et d'isolation. Dans un réseau mis à la terre, les types de défauts et les tensions présentes sur chaque circuit polaire peuvent différer de ceux observés dans un réseau isolé. Le schéma d'application fourni par le fabricant doit correspondre à la topologie du projet et ne pas se contenter de lui ressembler.
Lisez attentivement le schéma, borne par borne
Procurez-vous le plan du fabricant indiquant le modèle exact du disjoncteur MCCB, son châssis, le nombre de pôles et la disposition des accessoires. Identifiez les bornes de ligne et de charge, les repères de polarité, les ponts homologués et les pôles reliés entre eux. Certains raccordements peuvent être fournis d'usine, tandis que d'autres nécessitent des liaisons spécifiques homologuées. N'utilisez pas de pont fabriqué localement, sauf si la documentation du fabricant et la conception du projet l'autorisent.
Comparez le schéma avec le plan d'assemblage avant l'achat, puis à nouveau après l'installation. Une inversion source/charge, l'absence d'un élément en série ou le déplacement d'un conducteur mis à la terre peuvent invalider les caractéristiques nominales prévues. Le fonctionnement normal peut ne pas révéler le problème. Ces performances sont essentielles en cas de défaut, lorsqu'il est trop tard pour improviser.
Vérifiez que le schéma correspond à la tension nominale et au cycle de fonctionnement en défaut requis. Une même gamme de produits peut comporter plusieurs schémas correspondant à différents systèmes de distribution. Le schéma figurant dans une brochure commerciale ne doit pas prévaloir sur un manuel d’installation plus récent spécifique au modèle ; notez la version utilisée pour l’homologation.
Faites bien la distinction entre les connexions en série et les connexions en parallèle
Le montage en série et le montage en parallèle répondent à des enjeux de conception différents. Les montages en série peuvent être utilisés dans certains produits spécifiques pour supporter une tension continue plus élevée. Les montages en parallèle peuvent être proposés dans certaines conceptions spécifiques pour améliorer la capacité de courant. Aucun de ces deux montages ne constitue une modification générale pouvant être effectuée sur le terrain. Appliquer les caractéristiques techniques d'un montage à l'autre revient à avancer une affirmation non fondée.
Demandez au fournisseur si la configuration proposée est homologuée, quels accessoires sont nécessaires et comment le courant est réparti en cas d’utilisation de pôles parallèles. La dissipation thermique, la charge aux bornes et l’interruption en cas de défaut restent des questions qui dépendent du modèle précis. Le schéma électrique définitif doit illustrer la configuration plutôt que de se contenter d’indiquer “ disjoncteur MCCB bipolaire ”.”
Vérifier les données relatives au freinage en courant continu selon les mêmes critères
La valeur nominale de courant continu d'un disjoncteur MCCB CC ne donne aucune indication sur sa capacité de coupure. Comparez le courant de défaut prévisible spécifique au site avec les données du fabricant relatives à la capacité de coupure en courant continu, à la tension de service réelle et au schéma de raccordement des pôles. Vérifiez si la valeur nominale correspond à la valeur maximale, à la valeur de service ou à une autre mesure définie par la norme applicable, et renseignez-vous sur les hypothèses retenues concernant le fonctionnement après défaut.
Ne mélangez pas une valeur de coupure en courant alternatif, une valeur en courant continu à basse tension et un schéma de câblage haute tension pour établir une valeur nominale implicite. Les données doivent provenir d'un ensemble cohérent de modèles identiques. Si un produit candidat ne dispose pas d'une valeur de coupure en courant continu clairement documentée pour la configuration prévue, ne faites pas de choix.
La norme CEI 60947-2 couvre les disjoncteurs basse tension, y compris les applications en courant continu, mais une référence à une norme générale ne saurait se substituer au tableau des caractéristiques techniques du produit concerné. L'ingénieur responsable doit également vérifier la réglementation applicable sur le site ainsi que la conception du système de protection.
La polarité et le sens du défaut restent importants
Certains disjoncteurs à coupure magnétique (MCCB) en courant continu présentent des raccordements directionnels pour la source et la charge. Il peut s'avérer nécessaire d'orienter les pôles en série afin de contrôler l'arc dans le sens prévu du courant. Indiquez tous les sens du courant normal et du courant de défaut dans l'étude du réseau, en particulier lorsque les systèmes de stockage, de production ou les convertisseurs peuvent être alimentés des deux côtés.
Un produit qualifié de “ conçu pour le courant continu ” n’est pas automatiquement adapté à l’interruption bidirectionnelle des défauts. Vérifiez si le modèle précis prend en charge les sens de défaut requis par le projet. Si un schéma dépendant de la polarité ne permet pas de répondre à ces exigences, demandez une autre conception documentée plutôt que d’inverser le schéma sur le terrain.

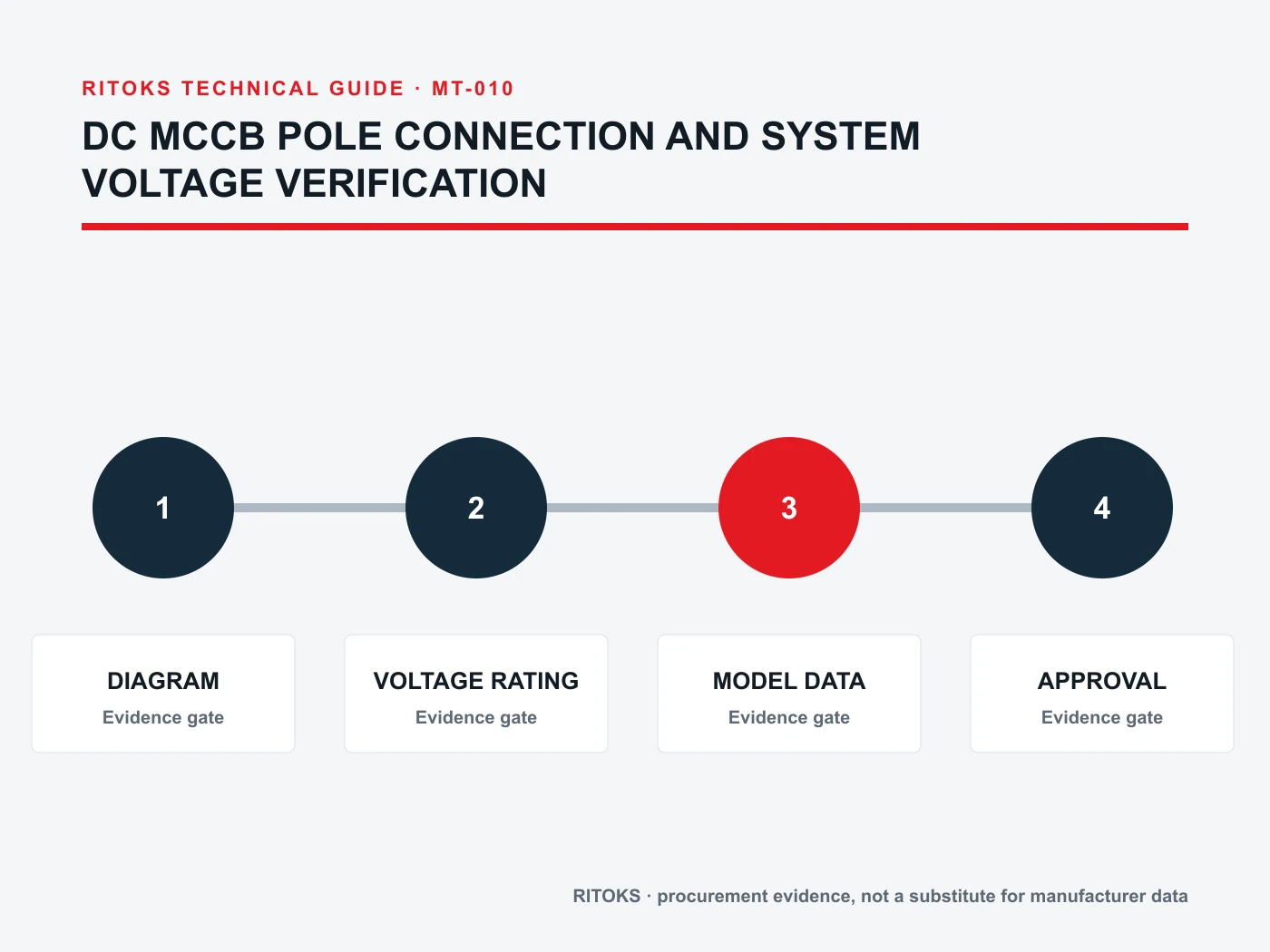

Liste des documents à fournir par l'acheteur
| Question | Données d'entrée du projet | Justificatifs des fournisseurs |
|---|---|---|
| Tension du système | Tension maximale admissible au niveau du disjoncteur à coupure magnétique (MCCB) | Courant nominal en courant continu pour un raccordement précis |
| Courant de défaut | Courant prévisionnel à cet emplacement | Données de coupure en courant continu à tension constante |
| Sens du courant | Voies normales et voies de défaillance | Règles de polarité et de relation source-charge |
| Mise à la terre | Topologie mise à la terre ou isolée | Schéma d'application correspondant |
| Mécanique | Disposition des barres omnibus, des câbles et des tableaux électriques | Guide des bornes, des raccordements et du montage |
Notez le code de commande exact, la révision du plan et les questions en suspens. Si un fournisseur ne fournit qu'un titre générique, demandez-lui les documents précis relatifs au raccordement et à la puissance nominale avant de valider la nomenclature. Un devis conditionnel doit être clairement identifié comme tel.
Contrôle des installations et des modifications
Avant la mise sous tension, comparez les marquages des disjoncteurs livrés, les raccordements des bornes et les liaisons en série avec le schéma homologué. Vérifiez les sections des conducteurs, le serrage des raccords et l'état du boîtier par rapport aux instructions d'installation. Un schéma correct sur papier ne prouve pas que le tableau ait été monté conformément à celui-ci.
Après le remplacement d'un disjoncteur, revérifiez l'ensemble des hypothèses. L'ordre des pôles, les liaisons, l'orientation des bornes et les caractéristiques nominales publiées peuvent varier même si les châssis sont similaires. Conservez le schéma approuvé du fabricant dans le dossier du tableau afin que les équipes de maintenance puissent identifier le cheminement prévu.
Si la mise à la terre du système ou la configuration de l'alimentation venait à changer ultérieurement, réévaluez le raccordement du disjoncteur MCCB. Le passage d'une source unique à deux sources ou le remplacement d'un convertisseur peut modifier le sens du défaut et le courant prévisible. Le choix du disjoncteur est lié à la configuration du circuit et n'est pas valable de manière permanente pour toute topologie future.
Clôturer la procédure d'instruction avant la levée de la mise en examen
La revue technique ne doit pas se limiter à la simple attribution d'une référence de catalogue. Conservez le schéma unifilaire final, le schéma des pôles du disjoncteur, le tableau des caractéristiques nominales et le calcul du courant de défaut dans un dossier unique et contrôlé. Indiquez le nom de la personne qui a vérifié que la tension du système et le pouvoir de coupure correspondent bien à la même configuration. Cela s'avère particulièrement utile lorsqu'un équipementier reproduit la conception d'un tableau électrique dans plusieurs variantes de tension.
En atelier, étiquetez tous les raccords en série homologués par le fabricant et vérifiez leur installation lors de l'inspection. Un essai temporaire ou un contrôle visuel du fonctionnement de la poignée ne suffit pas à établir la présence d'un dysfonctionnement. L'ensemble doit être assemblé conformément aux instructions de raccordement documentées, puis vérifié dans le cadre de la procédure de mise en service du site. Si un raccord ou une borne ne peut pas être inspecté après l'assemblage, consignez son installation avant la pose des capots.
Lorsqu'un fournisseur met à jour une fiche technique ou propose un modèle plus récent, comparez directement les pages correspondantes contenant les caractéristiques techniques et les schémas. Le fait que le nom de la gamme de produits soit resté le même ne garantit pas que les instructions de raccordement soient restées inchangées.
Procédure de réclamation auprès de RITOKS
Le Catégorie de disjoncteurs MCCB à courant continu et Gamme de disjoncteurs CC bipolaires de type MCCB identifier les options commerciales, et non obtenir l'autorisation d'un raccordement à un poteau non spécifié. Veuillez envoyer le schéma unifilaire du réseau, l'enveloppe de tension et l'étude de défaut via Contacter RITOKS et demandez les documents relatifs à la connexion et aux caractéristiques techniques du modèle précis.
Questions fréquentes
Puis-je multiplier la tension par pôle pour obtenir la tension nominale du système ?
Non. Utilisez la puissance nominale totale de l'appareil indiquée par le fabricant pour le raccordement au poteau et la condition de défaut précis et homologués.
Un disjoncteur bipolaire coupe-t-il toujours les deux polarités ?
Non. Les poteaux peuvent être disposés en série sur un même tracé. Le schéma de raccordement précis indique quels conducteurs sont effectivement ouverts.
Ai-je le droit de copier le dessin d'un lien de série d'un concurrent ?
Non. Les valeurs nominales et le câblage autorisé dépendent du modèle spécifique du disjoncteur et des instructions actuelles du fabricant.
En résumé
Le raccordement par pôle d'un disjoncteur MCCB en courant continu est une condition de nominalisation du système clairement documentée. Consultez le schéma précis en le comparant au schéma unifilaire du projet, puis vérifiez la tension, la capacité de coupure, la polarité et les exigences d'installation en vous basant sur un modèle unique et cohérent. Le nombre de pôles ou l'intitulé de la famille de produits ne saurait se substituer à ces éléments justificatifs.
