Modules redresseurs à pont pour courants élevés : données thermiques et de connexion

Ce guide explique les données thermiques et de raccordement nécessaires à l'analyse d'un module redresseur en pont à courant élevé. Il ne permet pas de choisir un module en se basant uniquement sur son courant nominal, de dimensionner une barre omnibus ou un dissipateur thermique, ni de transposer les caractéristiques techniques et les schémas d'une variante de redresseur à une autre.

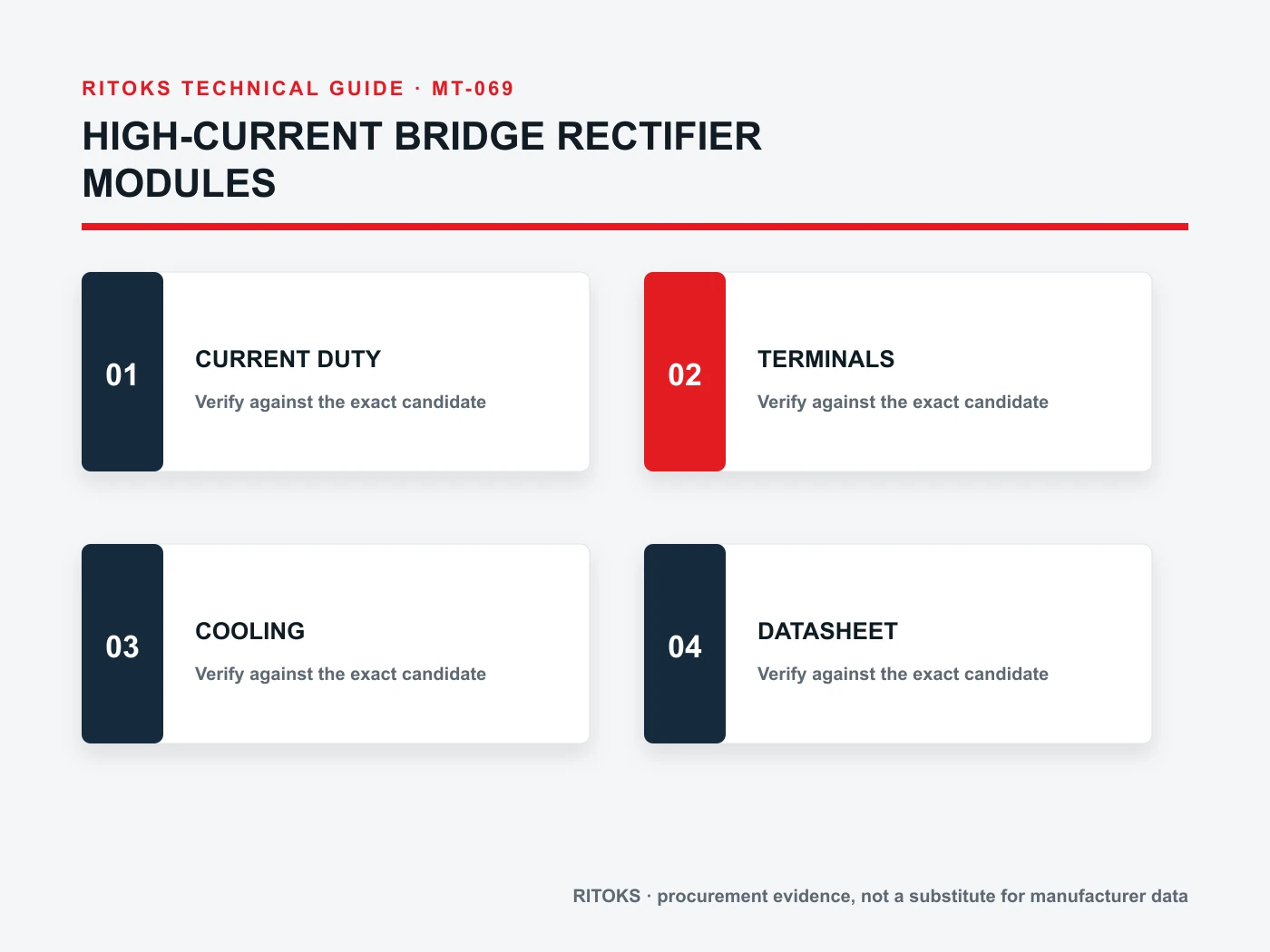

Aperçu des éléments d'aide à la décision

Données d'entrée pour la prise de décision	L'acheteur doit confirmer	Pièces justificatives requises
Alimentation électrique	Disposition en phase, enveloppe de la source et conditions de perturbation	Spécifications approuvées du circuit d'alimentation
charge en courant continu	Forme d'onde du courant, ondulation, surcharge et rapport cyclique	Profil de charge ou simulation validée
Système thermique	Pertes, interface, dissipateur thermique, flux d'air et température ambiante	Données de modélisation précise et calcul thermique
Connexions	Fonction des bornes, géométrie des conducteurs ou des barres omnibus et fixation	Plan d'assemblage coté
Protection	Niveau de défaut et stratégie de protection des semi-conducteurs	Preuves de coordination pour les dispositifs exacts

Définir le courant sous forme de forme d'onde et de rapport cyclique

Un courant continu nominal ne suffit pas à décrire pleinement les contraintes subies par les semi-conducteurs. Il convient de noter la configuration de la source, le type de charge, le schéma de conduction, l'ondulation, les pics répétitifs, le profil de surcharge et le rapport cyclique.

Utilisez les définitions précises du modèle lorsque vous comparez un calcul avec une valeur nominale. Les termes « courant moyen », « courant efficace », « courant de pointe » et « courant répétitif » ne sont pas interchangeables, et leurs conditions admissibles peuvent varier.

Convertir la dette en perte

Estimer les pertes par conduction et autres pertes pertinentes à partir des données exactes du dispositif dans les conditions de fonctionnement prévues. Prendre en compte l'effet de la température et de la forme d'onde à l'aide d'une méthode d'ingénierie validée.

Ne tirez pas de conclusions quant aux pertes à partir de la taille du boîtier ou d'un autre redresseur de la même gamme. Conservez les données utilisées pour le calcul afin qu'un réviseur puisse reproduire le résultat en cas de modification de la charge ou du système de refroidissement.

Concevoir le parcours thermique complet

Il convient d'examiner les informations relatives à la jonction entre le composant et le boîtier, au matériau d'interface, à la surface de montage, aux performances du dissipateur thermique, à la circulation d'air et aux pires conditions ambiantes locales comme un tout. La conception thermique est incomplète si l'on suppose l'existence d'une interface sans disposer de documentation à ce sujet.

Prévoyez une température cible et une marge de sécurité pour le projet qui restent en deçà des limites exactes de l'appareil dans des conditions d'utilisation réalistes. Une spécification générale pour une famille de produits ne peut se substituer aux données thermiques spécifiques à chaque modèle.

Concevoir conjointement les bornes et les barres omnibus

Procurez-vous le schéma des bornes, les repères de fonction, la liste des composants autorisés et les limites mécaniques propres à ce module. Vérifiez leur compatibilité avec la géométrie des conducteurs ou des barres omnibus, les distances d'isolation et l'accès pour le montage.

Les barres omnibus peuvent exercer une force en raison d'un désalignement ou d'une dilatation thermique. La conception mécanique doit permettre de soutenir les conducteurs de manière indépendante et d'éviter d'utiliser les bornes des modules pour corriger les erreurs dimensionnelles.

Contrôler le processus de fixation

Les fixations de montage et les bornes peuvent être soumises à des exigences différentes. Définissez la préparation de la surface, l'ordre de serrage, le contrôle des outils et l'inspection conformément aux instructions relatives au produit et à l'assemblage applicables.

Les valeurs de couple non vérifiées constituent un contenu rédactionnel dangereux. Conservez-les dans une documentation de fabrication contrôlée, associée à la version exacte du modèle, plutôt que de les copier à partir d'un emballage similaire.

Protection des semi-conducteurs par coordonnées

L'étude de protection doit partir des conditions de défaut disponibles et des limites applicables du semi-conducteur, puis identifier les fusibles ou autres dispositifs justifiés par des données de coordination.

Le fait que la valeur du courant corresponde ne garantit pas la protection. Exigez des données précises concernant le temps, le courant, l'énergie ou la coordination, conformément aux hypothèses du système indiquées, et conservez le code du dispositif de protection sélectionné.

Créer un dossier de preuves basé sur un modèle exact

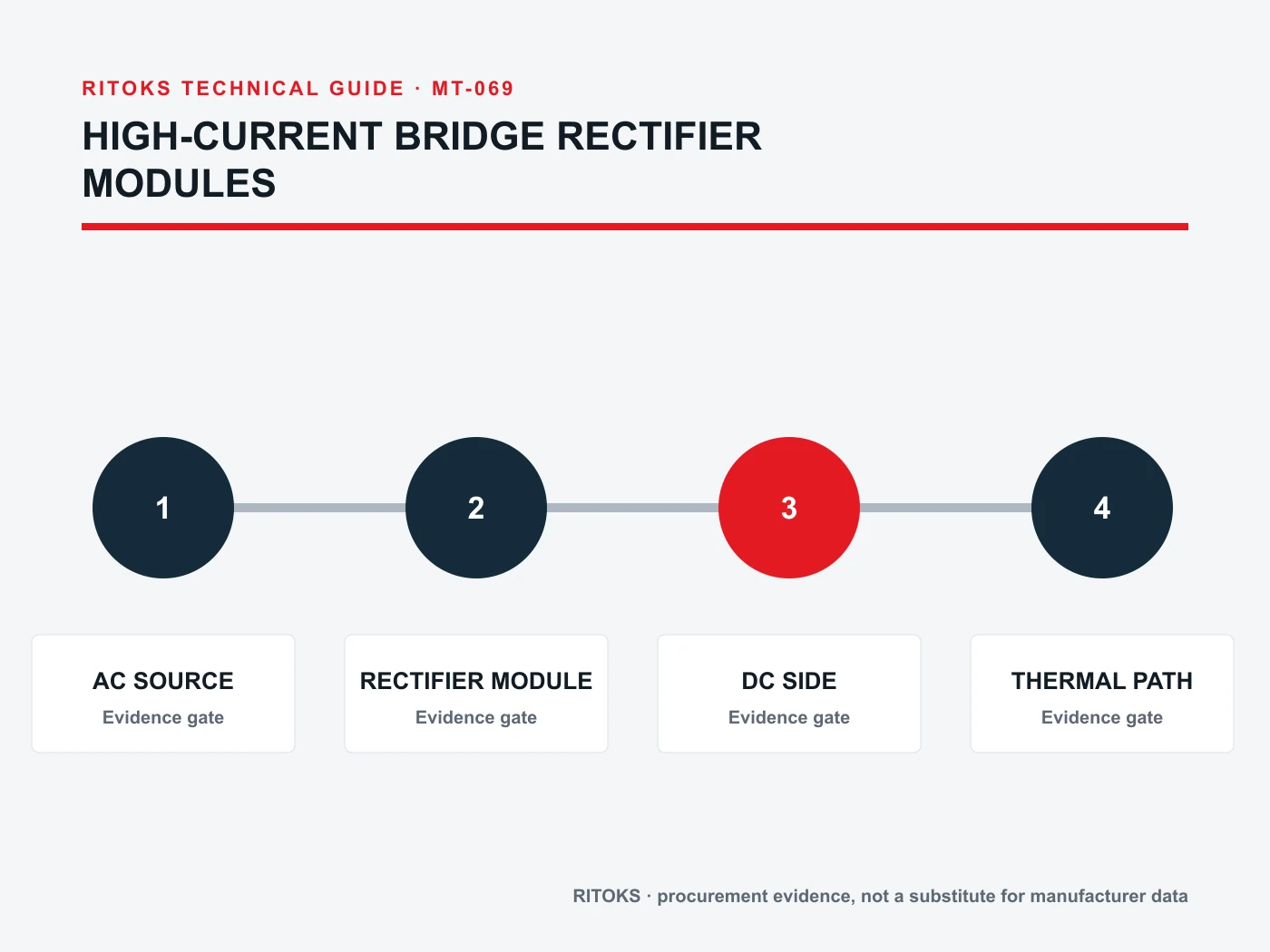

Créez un dossier de validation pour le code de commande proposé du module redresseur en pont. Indiquez chaque exigence du projet à côté du document du fournisseur qui y répond. Conservez la fiche technique, le plan coté, le schéma électrique, la courbe de performances ou la note d'application exacts utilisés, y compris leur révision ou leur date d'obtention. Une page de catégorie définit le contexte de la gamme, mais ne permet pas de prouver une puissance nominale exacte, une disposition des bornes, une fonctionnalité optionnelle ou une combinaison de systèmes.

Vérifiez que chaque description acceptée correspond bien au même article commandable. Des boîtiers d'apparence similaire peuvent contenir des circuits, des bornes, des matériaux, des micrologiciels ou des accessoires différents. Ne combinez pas un « maximum » provenant d'une variante, un schéma d'une autre et une caractéristique d'une troisième. Indiquez clairement les champs non renseignés afin qu'ils restent visibles lors des revues techniques et commerciales.

Séparer les données d'entrée du projet des éléments probants relatifs au produit

L'équipe chargée du projet définit les caractéristiques de l'application : source, charge, régime de fonctionnement, environnement, commandes, limites mécaniques et fonctions requises. Le fournisseur identifie un module redresseur en pont précis et fournit la documentation correspondante. Aucune des deux parties ne doit combler une lacune en se basant sur des suppositions fondées sur l'apparence, un nom de famille commun ou une valeur nominale correspondante.

Geler le dossier de candidature pendant la comparaison des devis. Si le circuit, la charge, le cycle de fonctionnement, l'environnement, le boîtier, la méthode de gestion thermique ou la puissance requise changent, établir un dossier révisé et demander à chaque fournisseur de reconfirmer son candidat. Sinon, des devis apparemment comparables pourraient répondre à des exigences techniques différentes.

Erreurs courantes en matière de passation de marchés

• Choix d'un module redresseur en pont sur la base d'une seule valeur nominale alors que le contexte d'application reste incomplet.
• Utilisation d'un schéma de circuit, d'une courbe, d'un schéma de bornes ou d'une déclaration de performances provenant d'un modèle similaire.
• Considérer une photo de famille ou une photographie de produit comme une preuve technique irréfutable.
• En supposant qu'un accessoire, une fonctionnalité du système ou un résultat de coordination soit inclus sans documentation.
• Approuver un produit de remplacement sans refaire les contrôles électriques, thermiques, mécaniques et relatifs aux éléments de preuve.

Il convient de combler ces lacunes avant de comparer les prix et les délais de livraison. Le responsable de l'examen doit pouvoir faire le lien entre chaque affirmation acceptée et soit les exigences du projet, soit le document candidat correspondant. Une proposition peut rester intéressante sur le plan commercial même si elle est incomplète sur le plan technique, mais les éléments manquants ne doivent pas être occultés dans le devis.

Comment comparer les offres des fournisseurs

Point de comparaison	Pièces justificatives requises	Ne pas accepter
Identité exacte	Code complet de commande et description des variantes	Nom de famille uniquement
Correspondance d'application	Réaction face au gel des ressources allouées au projet	Déclaration générale de conformité
Preuves techniques	Documents actuels relatifs au modèle exact, avec version	Capture d'écran ou page d'un modèle similaire
Périmètre livré	Accessoires, interfaces et documents fournis	“ Paquet standard ” non défini”
Questions en suspens	Liste des divergences constatées et des précisions apportées	Le silence considéré comme un signe d'acceptation
Remplacement	Une nouvelle révision à la lumière de chaque exigence	“ Équivalent ” d'après l'apparence

Harmonisez toutes les offres de modules redresseurs en pont en les rattachant à la même fiche d'application. Indiquez à côté de chaque valeur les révisions du document, les conditions de test, les accessoires fournis et les questions en suspens. Cela permet de mettre en évidence les différences au niveau du périmètre de livraison et d'éviter qu'une offre moins coûteuse mais plus limitée ne soit perçue comme équivalente à une solution complète.

Processus décisionnel

• Fixer l'architecture de l'application et le scénario d'exploitation.
• Enregistrer les contraintes environnementales, thermiques et mécaniques.
• Déterminez la fonction requise du module redresseur en pont sans supposer de modèle.
• Demandez le code de commande complet et les pièces justificatives correspondantes.
• Comparez chaque garantie avec ses conditions et ses définitions.
• Résoudre les écarts et les problèmes de coordination avant l'approbation commerciale.
• Classer les pièces justificatives acceptées avec la nomenclature définitive.

Interrompez l'examen lorsqu'une donnée d'entrée essentielle de l'application est inconnue, que le modèle cité est ambigu, qu'une revendication obligatoire n'est étayée que par un autre fabricant ou un autre code de commande, ou que l'installation ne correspond pas aux éléments de preuve disponibles. Il s'agit là de lacunes techniques, et non de détails rédactionnels.

Liste de contrôle pour la préparation d'un appel d'offres

Une demande de devis pertinente pour un module redresseur en pont à courant élevé doit être suffisamment concise pour permettre d'y répondre, tout en étant suffisamment complète pour éviter toute hypothèse tacite. Précisez les valeurs inconnues sous forme de questions et exigez un code de commande complet plutôt qu'une simple recommandation générique concernant la gamme de produits.

• Source CA
• Forme d'onde de charge
• Chemin de conduction
• Limite de refroidissement
• Protection
• Plan du terminal
• Ajustement des barres omnibus
• Fixation
• Espace d'isolation
• Inspection
• Quantité, destination et langue requise pour les documents

Demandez la dernière version de la fiche technique ainsi que la portée exacte de toute allégation relative à la certification, à la compatibilité, à la coordination ou aux performances. Indiquez la quantité et la destination après les informations techniques afin que les conditions commerciales ne masquent pas les questions techniques en suspens.

Transfert de l'ingénierie aux achats

L'agrément technique doit préciser la référence exacte du module redresseur en pont, les révisions acceptées de la documentation, les écarts non résolus ainsi que le dossier d'application utilisé pour la prise de décision. Le service des achats peut alors comparer les offres commerciales sans modifier discrètement les spécifications techniques. Si un fournisseur propose une autre référence, un accessoire différent ou une configuration modifiée, il convient de le soumettre à nouveau au même processus d’examen plutôt que de le traiter comme un simple remplacement administratif.

Conservez les justificatifs validés avec le bon de commande et la nomenclature finale. Les équipes chargées de la réception et de la production doivent disposer d’informations suffisantes pour identifier l’article accepté et intervenir lorsque l’étiquetage, la configuration du terminal, les accessoires ou la documentation ne correspondent pas. Ce transfert fournit également aux équipes de maintenance un point de départ traçable pour prendre des décisions de remplacement, plutôt que de se fier à une photographie, à la description figurant sur une ancienne facture ou à une seule valeur nominale.

Foire aux questions

Peut-on choisir un module en pont en fonction du courant continu moyen ?

Non. La forme d'onde, les pics, le rapport cyclique, le refroidissement et les définitions précises des caractéristiques nominales ont également leur importance.

Un boîtier plus grand peut-il utiliser le même schéma de barres omnibus ?

Non sans une vérification des cotes et des raccordements pour ce module précis.

Un disjoncteur standard protège-t-il toujours un module redresseur ?

Il ne faut pas en déduire cela. La protection des semi-conducteurs nécessite des données de défaut et de coordination spécifiques à chaque dispositif.
