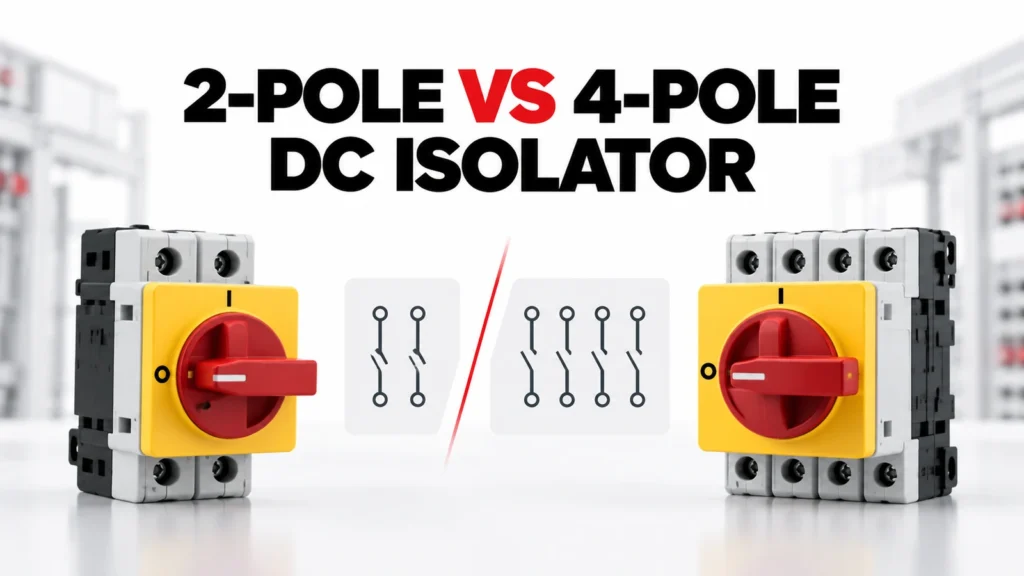

2-पोल बनाम 4-पोल डीसी आइसोलेटर: विन्यास संबंधी प्रश्न

उपयोगी तुलना इसलिए एक सर्किट और साक्ष्य तुलना है। यह लेख उन रेखाचित्रों, रेटिंग्स और स्थापना संबंधी प्रश्नों को व्यवस्थित करता है, जो किसी पैनल बिल्डर या पीवी डिज़ाइनर के किसी भी विन्यास को अपनाने से पहले आवश्यक होते हैं।.

एक नजर में निर्णय इनपुट्स

समीक्षा क्षेत्र	खरीदार क्या दर्ज करता है	मांगने के लिए साक्ष्य
परिपथ	धनात्मक और ऋणात्मक चालक तथा पृथक्करण सीमा	परियोजना एक-रेखा आरेख
पोल	प्रत्येक चालक कौन से संपर्कों में होता है	सटीक स्विच कनेक्शन आरेख
कर्तव्य	लोड-ब्रेक या पृथक्करण आवश्यकता	निर्माता उपयोग और डीसी रेटिंग साक्ष्य
स्थापना	स्थापन, पहुँच, आवरण और इंटरलॉक	सटीक चित्र और निर्देश

परिभाषित करें कि स्विच को क्या अलग करना चाहिए।

स्रोत, लोड और सेवा सीमा की पहचान करें। PV स्ट्रिंग या किसी अन्य DC सर्किट में, डिवाइस में प्रवेश करने वाले कंडक्टरों की संख्या और इच्छित पृथक्करण स्थिति डिज़ाइन इनपुट हैं। उत्पाद की फोटो या पोल-काउंट हेडलाइन से शुरुआत न करें।.

एक-रेखा आरेख में सभी लाइव मार्ग, उपकरण के सापेक्ष स्विच का स्थान और जब यह खुलता है तो अपेक्षित क्रिया दिखाना चाहिए। इससे रखरखाव पृथक्करण कार्य को अन्य स्विचिंग कार्य से अलग पहचानने में मदद मिलती है।.

एक 2-पोल उम्मीदवार को समझें

एक 2-पोल उपकरण दो अलग-अलग संपर्क मार्ग प्रदान करता है, लेकिन उनका अनुमत उपयोग इसके सटीक डिज़ाइन और परीक्षण की गई डीसी रेटिंग द्वारा निर्धारित होता है। टर्मिनल आरेख मांगें और यह जानें कि प्रस्तावित सर्किट में प्रत्येक चालक को स्विच से कैसे गुज़रना है।.

सभी वोल्टेज या प्रत्येक 2-पोल मॉडल के लिए एक जैसी वायरिंग मानकर न चलें। एक कैटलॉग परिवार में विभिन्न कनेक्शन निर्देशों, आवरणों या बाहरी संचालन हैंडल वाले विकल्प हो सकते हैं।.

एक 4-पोल उम्मीदवार को समझें

चार उपलब्ध संपर्कों से अधिक संभावित मार्ग व्यवस्थाएँ बनती हैं। कुछ डिज़ाइनों में निर्दिष्ट डीसी रेटिंग प्राप्त करने के लिए धारावाहिक रूप से पोल का उपयोग किया जाता है, लेकिन उस विशिष्ट स्विच के लिए अनुमत धारावाहिक व्यवस्था निर्माता द्वारा स्पष्ट रूप से प्रदर्शित करनी चाहिए। क्षेत्र में बनाए गए जम्पर पैटर्न को स्वीकृति का प्रमाण नहीं माना जाता।.

जाँचें कि कौन से टर्मिनल सकारात्मक और नकारात्मक मार्गों के लिए निर्धारित हैं, अनुमत अभिविन्यास क्या है और आपूर्ति पक्ष पर कोई प्रतिबंध हैं या नहीं। प्रोजेक्ट फ़ाइल में निर्माता का ड्रॉइंग रिकॉर्ड करें और इसे अस-बिल्ट पैनल से तुलना करें।.

डीसी रेटिंग को वास्तविक ड्यूटी से मिलाएँ।

डीसी आर्क अवरोधन एसी नाममात्र स्थिति से भिन्न होता है। अधिकतम परिचालन वोल्टेज, अपेक्षित धारा, स्रोत का व्यवहार और यह निर्दिष्ट करें कि स्विच को लोड धारा को जोड़ना चाहिए या तोड़ना चाहिए। संबंधित अनुप्रयोग रेटिंग में उसी कनेक्शन विन्यास का वर्णन होना चाहिए जो स्थापित किया जा रहा है।.

एक पृष्ठ पर दिए गए वोल्टेज मान से एक अनुमोदन, दूसरे वेरिएंट से धारा मान और तीसरे से वायरिंग आरेख एकत्र न करें। सटीक मॉडल की डेटाशीट और सर्किट के लिए आवश्यक किसी भी उपयोग या अनुप्रयोग संबंधी प्रमाण का अनुरोध करें।.

संलग्न दस्तावेज़ और संचालन पहुँच की समीक्षा

एक ही विद्युत खंभे की व्यवस्था को खुले घटक के रूप में या एक आवरण में प्रदान किया जा सकता है। बाहरी संपर्क, प्रवेश की अपेक्षाएँ, संचालन हैंडल, लॉकआउट आवश्यकताएँ, माउंटिंग अभिविन्यास और सेवा पहुँच ऑर्डर की जाने वाली वस्तु को बदल देते हैं।.

तुलना करने से पहले पैनल या साइट की स्थितियाँ प्रदान करें। एक यांत्रिक आवरण लेबल विद्युत स्विचिंग की उपयुक्तता को निर्धारित नहीं करता, और विद्युत रूप से उपयुक्त स्विच को भी सही तरीके से माउंट और पहुँच प्रदान करनी होती है।.

2-पोल और 4-पोल कोटेशन के साथ निष्पक्ष व्यवहार करें

दोनों विकल्पों के लिए पूर्ण कोड और कनेक्शन आरेख अनुरोध करें। डिलिवर किए गए स्कोप, टर्मिनल व्यवस्था, शामिल लिंक या एक्सेसरीज़, हैंडल विवरण और एप्लिकेशन रेटिंग की तुलना करें। यदि आवश्यक एनक्लोजर या ऑपरेटर शामिल नहीं है, तो एक बॉडी की कम कीमत तुलनीय नहीं है।.

आपूर्तिकर्ता से कहें कि वह प्रत्येक आवश्यकता को पुष्टि की गई, सशर्त या असमर्थित के रूप में चिह्नित करे। वैकल्पिक विकल्पों को उसी एकल-रेखा आरेख पर रखें ताकि यह देखा जा सके कि वे एक ही पृथक्करण सीमा को पूरा करते हैं या नहीं।.

चुने गए आरेख के अनुसार स्थापना की पुष्टि करें।

विद्युत चालू करने से पहले, अनुमोदित दस्तावेज़ों के अनुसार चालक मार्ग, टर्मिनल पहचान, यांत्रिक क्रिया और वास्तविक पृथक्करण बिंदु का निरीक्षण करें। सुनिश्चित करें कि कोई भी श्रृंखला संयोजन चयनित उपकरण के लिए दिखाए गए संयोजन के बिल्कुल समान हो।.

पैनल दस्तावेज़ीकरण के साथ स्वीकृत ड्राइंग और ऑर्डर कोड को बनाए रखें। बाद में किए जाने वाले प्रतिस्थापन में ड्यूटी और वायरिंग समीक्षा को दोहराया जाना चाहिए, भले ही प्रतिस्थापन में पोलों की संख्या समान हो।.

एक सटीक-मॉडल साक्ष्य फ़ाइल बनाएँ

एक श्रेणी या उत्पाद-परिवार पृष्ठ प्रासंगिक विकल्पों को खोजने में मदद करता है; यह स्वयं किसी एक वेरिएंट को स्वीकृत नहीं करता। डीसी आइसोलेटर्स के लिए, प्रस्तावित ऑर्डर कोड, वर्तमान डेटाशीट, टर्मिनल या माउंटिंग ड्रॉइंग, संचालन निर्देश और किसी भी परियोजना गणना को एक साथ रखें। प्रत्येक रेटिंग या फ़ंक्शन से जुड़ी शर्तें पढ़ें। यदि प्रमाण किसी पड़ोसी मॉडल का है, तो दावे को आगे बढ़ाने के बजाय सही दस्तावेज़ का अनुरोध करें।.

परियोजना टीम सिस्टम इनपुट्स और स्वीकृति मानदंडों की मालिक है। आपूर्तिकर्ता प्रस्तावित आइटम के लिए साक्ष्यों का मालिक है। तकनीकी समीक्षा में, प्रत्येक अनिवार्य आवश्यकता को उस सटीक दस्तावेज़ और संशोधन के बगल में रखें जो उसे पूरा करता है। किसी भी अनुपस्थित फ़ील्ड को खुला, सशर्त या असमर्थित के रूप में चिह्नित करें। इससे एक ट्रेस करने योग्य निर्णय बनता है और अनुकूल हेडलाइन मान किसी असंगत कनेक्शन या इंस्टॉलेशन स्थिति को छिपाने से रोकता है।.

पूर्ण ऑफ़र्स की तुलना करें

आइटम	तुलना में रिकॉर्ड	कारण
ऑर्डर योग्य वस्तु	पूर्ण कोड, वेरिएंट और शामिल एक्सेसरीज़	पारिवारिक स्तर के अनुमानों को रोकता है
आवेदन मिलान	प्रत्येक परियोजना इनपुट का लिखित उत्तर	अपवादों को दिखाई देता रखता है
दस्तावेज़ीकरण	डेटाशीट, आरेख, निर्देश और संशोधन	प्रस्तावित वस्तु से दावों के लिंक
खुले बिंदु	स्वामी और स्पष्टीकरण के लिए नियत तिथि	मौन स्वीकृति से बचाव

हर कोटेशन के लिए एक ही प्रोजेक्ट ब्रीफ का उपयोग करें। तकनीकी दायरे को सामान्यीकृत करने के बाद मूल्य और लीड टाइम जैसे वाणिज्यिक शर्तों की तुलना की जा सकती है। हटाई गई सहायक उपकरणों, बिना समर्थन वाली रेटिंग्स या अनसुलझी वायरिंग धारणा को दस्तावेजीकृत प्रस्ताव के समतुल्य न मानें। यदि कोई विकल्प प्रस्तावित किया जाता है, तो पूछें कि कौन से इनपुट बदलते हैं और प्रभावित समीक्षा को दोहराएँ।.

स्थापना और स्वीकृति की समीक्षा

स्थापना से पहले, यह सुनिश्चित करें कि वितरित लेबल, पूरा कोड और सहायक उपकरण स्वीकृत रिकॉर्ड से मेल खाते हैं। टर्मिनलों, माउंटिंग, कंडक्टर एक्सेस और किसी भी निर्दिष्ट अभिविन्यास की तुलना सटीक निर्देशों से करें। भौतिक रूप से स्वीकृत संस्करण जैसा दिखने वाला उत्पाद भी अलग विद्युत विन्यास, नियंत्रण विकल्प या परीक्षण आधार रख सकता है।.

परियोजना के वास्तविक जोखिमों को संबोधित करने के लिए एक 'एज़-बिल्ट' जांच की योजना बनाएँ। इसमें अनुमोदित आरेख के विपरीत वायरिंग, कार्यात्मक प्रतिक्रिया, प्रतिनिधि परिचालन स्थितियों में माप और किसी भी संचार या अलार्म सुविधा की पुष्टि शामिल हो सकती है। परिस्थितियों और परिणामों को दर्ज करें। स्वीकृति योजना सामान्य लेख चेकलिस्ट से नहीं, बल्कि आवेदन और आपूर्तिकर्ता के साक्ष्यों से आनी चाहिए।.

कोटेशन अनुरोध चेकलिस्ट

• डीसी आइसोलेटर्स को जिस सर्किट, उपकरण और स्थान की सेवा करनी है, उन्हें पहचानें।.
• सिस्टम ड्राइंग और ऑपरेटिंग स्टेट्स संलग्न करें जो एप्लिकेशन को परिभाषित करते हैं।.
• सर्किट सीमा और उसका स्रोत दस्तावेज़ दर्ज करें।.
• रिकॉर्ड कंडक्टर्स और उनका स्रोत दस्तावेज़।.
• पोल पथ और उसका स्रोत दस्तावेज़ रिकॉर्ड करें।.
• रेकॉर्ड डायग्राम और उसका स्रोत दस्तावेज़।.
• संचालन वोल्टेज के लिए सटीक मॉडल के साक्ष्य की पुष्टि करें।.
• स्विचिंग ड्यूटी के लिए सटीक मॉडल के साक्ष्य की पुष्टि करें।.
• आवरण के लिए सटीक मॉडल साक्ष्य की पुष्टि करें।.
• ऑर्डर कोड के लिए सटीक मॉडल के साक्ष्य की पुष्टि करें।.
• पूरा ऑर्डर कोड, सहायक उपकरण, चित्र और डेटा-शीट संशोधन का अनुरोध करें।.
• अपवादों, धारणाओं, विकल्पों और अनसुलझे इंजीनियरिंग बिंदुओं के बारे में पूछें।.

RFQ इतना विशिष्ट होना चाहिए कि आपूर्तिकर्ता बिना परियोजना के अभावित मानों का आविष्कार किए उत्तर दे सके। यदि कोई आवश्यक इनपुट अभी ज्ञात नहीं है, तो उसे प्रश्न के रूप में चिह्नित करें और बताएं कि इसे कौन निर्धारित करेगा। किसी अनुमान को रेटिंग, अनुपालन दावा या स्वीकृत स्थापना विधि में न बदलें।.

निर्णय को क्या बदलता है

स्रोत व्यवस्था, लोड व्यवहार, पर्यावरण, स्थापना ज्यामिति या आवश्यक कार्य बदलने पर निर्णय बदल सकता है। जब इनमें से कोई इनपुट स्वीकृत संक्षिप्त विवरण से बाहर चला जाए, तो चयनित डीसी आइसोलेटर्स की पुनः समीक्षा करें। ऑर्डर कोड और परिवर्तन से प्रभावित सटीक विवरण की पुनः जाँच करें; अब जब सर्किट घटक से अलग कार्य करने के लिए कहता है, तो पूर्व अनुमोदन पर भरोसा न करें।.

परियोजना संक्षिप्त, आपूर्तिकर्ता प्रतिक्रिया और स्वीकृत अपवादों की सूची का एक संक्षिप्त संशोधन इतिहास बनाए रखें। यह रिकॉर्ड इंजीनियरिंग, खरीद और कमीशनिंग कार्य को एक ही संस्करण से करने में मदद करता है। यह विशेष रूप से तब उपयोगी होता है जब कोटेशन में संशोधन किया जाता है, कोई विकल्प पेश किया जाता है या पहली तुलना के बाद पैनल डिज़ाइन बदल जाता है।.

मंजूरी से पहले सुलझाए जाने वाले प्रश्न

प्रस्तावित डीसी आइसोलेटर्स से संबंधित प्रत्येक शेष तकनीकी प्रश्न का मालिक कौन है, यह पूछें। खरीदार को सिस्टम इनपुट्स और इंस्टॉलेशन प्रतिबंधों की पुष्टि करनी चाहिए; आपूर्तिकर्ता को सटीक वस्तु, शामिल विकल्पों और लागू दस्तावेज़ीकरण की पुष्टि करनी चाहिए। प्रश्न के बगल में उत्तर और दस्तावेज़ संशोधन संख्या लिखें। अनसुलझा बिंदु तुलना में दिखाई देना चाहिए, न कि इसे एक अनुमानित विशेषता में बदल दिया जाए।.

जब कोई कोटेशन कोई विकल्प प्रदान करता है, तो बदले हुए सर्किट, माउंटिंग या प्रदर्शन आधार की लिखित व्याख्या मांगें। किसी भी नए ड्राइंग की समीक्षा प्रोजेक्ट इंजीनियर के साथ करें और दर्ज करें कि प्रस्तावित परिवर्तन स्वीकार्य है या नहीं। प्रतिस्थापन एक नया तकनीकी निर्णय होता है, भले ही वह वाणिज्यिक रूप से समतुल्य प्रतीत हो। यह विशेष रूप से महत्वपूर्ण है जब कई आपूर्तिकर्ता विभिन्न विन्यासों के लिए समान परिवार लेबल का उपयोग करते हैं।.

अक्सर पूछे जाने वाले प्रश्न

क्या चार पोल का हमेशा अधिक डीसी वोल्टेज का मतलब होता है?

नहीं। केवल सटीक स्विच रेटिंग और निर्माता का कनेक्शन डायग्राम ही इसकी अनुमत डीसी ड्यूटी निर्धारित करते हैं।.

क्या मैं खुद पोल जोड़ सकता हूँ?

केवल उस कनेक्शन योजना का ही उपयोग करें जो विशेष रूप से उस विशिष्ट डिवाइस और अनुप्रयोग के लिए दस्तावेजीकृत हो।.

क्या एक बंद स्विच विद्युत रूप से एक खुले स्विच के बराबर होता है?

आवरण स्थापना उपयुक्तता को बदल सकता है, लेकिन सटीक विद्युत रेटिंग और शामिल घटकों की समीक्षा अभी भी आवश्यक है।.
