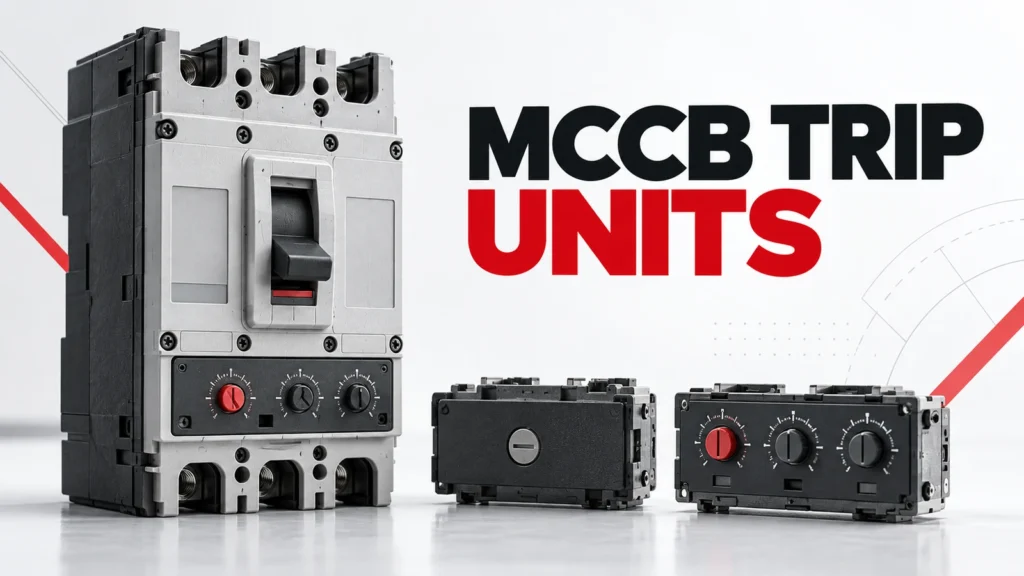

डीसी एमसीसीबी ट्रिप यूनिट्स: स्थिर, समायोज्य और दस्तावेज़ीकरण संबंधी प्रश्न

यह लेख DC MCCB ट्रिप यूनिट्स के लिए दस्तावेज़ीकरण विधि की व्याख्या करता है। यह सुरक्षा मान निर्धारित नहीं करता, ब्रेकरों का समन्वय नहीं करता, पोल कनेक्शन को मंजूरी नहीं देता, और यह दावा नहीं करता कि प्रकाशित RITOKS DC MCCB परिवार पर कोई सामान्य ट्रिप-यूनिट लेबल लागू होता है।.

एक नजर में खरीद निर्णय

निर्णय इनपुट	खरीदार को पुष्टि करनी होगी	साक्ष्य आवश्यक
परिपथ डेटा	अधिकतम डीसी वोल्टेज, लोड धारा और संभावित दोष धारा	परियोजना गणना और सटीक सर्किट रिकॉर्ड
यात्रा प्रौद्योगिकी	थर्मल-मैग्नेटिक, इलेक्ट्रॉनिक या अन्य प्रलेखित डिज़ाइन	सटीक डेटाशीट और ट्रिप-यूनिट पदनाम
सेटिंग्स	स्थिर मान या उपलब्ध समायोजन सीमाएँ	मॉडल-विशिष्ट तालिका, वक्र और निर्देश
डीसी विन्यास	ध्रुव व्यवस्था, ध्रुवता और संयोजन	सटीक निर्माता आरेख
समन्वय	अपस्ट्रीम/डाउनस्ट्रीम सुरक्षात्मक उपकरण और चालक	परियोजना अध्ययन या निर्माता समन्वय का प्रमाण

सुरक्षा आवश्यकता से शुरू करें

ब्रेकर स्थान पर चालक, लोड, स्रोत, निरंतर धारा और संभावित शॉर्ट-सर्किट धारा को परिभाषित करें। ट्रिप यूनिट सुरक्षा प्रणाली का एक हिस्सा है; सर्किट के डेटा ज्ञात होने से पहले समायोजन नॉब्स में से चुनना इंजीनियरिंग अनुक्रम को उलट देता है।.

डीसी स्रोत के लिए अधिकतम परिचालन और संभावित खुले परिपथ वोल्टेज रिकॉर्ड करें। परियोजना दोष गणना को ब्रेकर रेटिंग से अलग रखें। पहला यह बताता है कि स्थापना बिंदु पर क्या हो सकता है; दूसरा यह बताता है कि निर्दिष्ट परिस्थितियों में ब्रेकर वास्तव में क्या विच्छेद कर सकता है।.

स्थिर बनाम समायोज्य साक्ष्य में अंतर करें

एक स्थिर ट्रिप यूनिट के लिए उसके सटीक डिज़ाइन के अनुसार सुरक्षा विशेषताएँ निर्धारित की जाती हैं। एक समायोज्य यूनिट दस्तावेजीकृत सीमाओं के भीतर विशिष्ट सेटिंग्स की अनुमति देता है। ये दोनों शब्द न तो कार्यों की संख्या, न समायोजन विधि और न ही किसी विशेष सर्किट के लिए उपयुक्तता को दर्शाते हैं।.

सटीक ट्रिप-यूनिट नामकरण, उपलब्ध सेटिंग्स, सहिष्णुताएँ, वक्रताएँ और सीलिंग या पहुँच प्रावधानों का अनुरोध करें। एक फैमिली ब्रोशर में कई विकल्प दिख सकते हैं; कोटेशन में यह स्पष्ट करना चाहिए कि कौन सा विकल्प प्रस्तावित ऑर्डर कोड से संबंधित है।.

प्रत्येक सुरक्षा फ़ंक्शन का नाम बताएं

“एडजस्टेबल” को एक पूर्ण फ़ंक्शन सूची के रूप में न लें। ब्रेकर दस्तावेज़ीकरण में दीर्घकालिक, अल्पकालिक, तात्कालिक और ग्राउंड-फ़ॉल्ट शब्दावली दिखाई दे सकती है, लेकिन प्रत्येक फ़ंक्शन की उपस्थिति और अर्थ मॉडल पर निर्भर करते हैं। केवल वही अनुरोध करें जो परियोजना को आवश्यक हो, और आपूर्तिकर्ता से कहें कि वह समर्थित, वैकल्पिक या अनुपलब्ध को चिह्नित करे।.

यदि दस्तावेज़ में अलग शब्दावली का उपयोग किया गया है, तो निर्माता द्वारा प्रयुक्त शब्दों को बरकरार रखें और समीक्षा पत्रक में उनकी परिभाषा दें। किसी अन्य ब्रांड की सेटिंग का अनुवाद न करें और यह न मान लें कि समान लेबल वाले दो डायल समान रूप से काम करते हैं।.

रेটিং के साथ डीसी पोल विन्यास बनाए रखें

डीसी अवरोधन इस बात पर निर्भर कर सकता है कि पोल कैसे जुड़े हैं और वोल्टेज की सटीक स्थिति क्या है। श्नाइडर दस्तावेज़ीकरण मॉडल-विशिष्ट पोल वायरिंग और डीसी अवरोधन तालिकाएँ दिखाता है। ये रिकॉर्ड दिखाते हैं कि कॉन्फ़िगरेशन क्यों मायने रखता है, लेकिन ये RITOKS ब्रेकर के लिए वायरिंग निर्देश नहीं हैं।.

उद्धृत मॉडल और अनुप्रयोग के लिए निर्माता का सटीक आरेख अनुरोध करें। दिखाई दे रहे ध्रुवों की संख्या से श्रृंखला संयोजन, ध्रुवीयता या अनुमत वोल्टेज का अनुमान न लगाएँ। एक सही ट्रिप-यूनिट चर्चा बिना समर्थन वाले डीसी संयोजन को बचा नहीं सकती।.

वक्र, सहनशीलताएँ और पर्यावरणीय परिस्थितियाँ की समीक्षा

समय-प्रवाह वक्र बिना लेबल किए गए समायोजन सीमा की तुलना में अधिक निर्णय मूल्य प्रदान करते हैं। पुष्टि करें कि कौन सा वक्र सटीक ट्रिप यूनिट से संबंधित है और संदर्भ तापमान, प्रवाह आधार, सहनशीलता बैंड तथा किसी भी प्रलेखित पर्यावरणीय डेरेटिंग को नोट करें।.

परियोजना समीक्षक को अनुमोदित विधियों का उपयोग करके चालक सुरक्षा, भार व्यवहार और विभेदन आवश्यकताओं का मूल्यांकन करना चाहिए। यह लेख साक्ष्यों को व्यवस्थित कर सकता है, लेकिन सटीक वक्रों और पूर्ण प्रणाली डेटा के बिना समन्वय निर्णय नहीं ले सकता।.

मंजूरी से पहले साक्ष्य फ़ाइल तैयार करें

प्रस्तावित DC MCCB ऑर्डर कोड या सिस्टम के लिए एक समीक्षा शीट बनाएँ। परियोजना इनपुट्स को एक कॉलम में और आपूर्तिकर्ता साक्ष्य को दूसरे कॉलम में रखें। निर्णय में उपयोग किए गए सटीक पृष्ठों, ड्रॉइंग्स, वक्रों और तालिकाओं को उनकी संशोधन या पुनर्प्राप्ति तिथि सहित संरक्षित करें। एक श्रेणी पृष्ठ उत्पाद-परिवार का संदर्भ स्थापित कर सकता है, लेकिन सटीक रेटिंग, कनेक्शन या प्रदर्शन दावे का संदर्भ उद्धृत कॉन्फ़िगरेशन से जुड़ा होना चाहिए।.

जाँचें कि प्रत्येक स्वीकृत मान एक ही ऑर्डर योग्य वस्तु का वर्णन करता है। समान आवासों में विभिन्न सर्किट, आपूर्ति, टर्मिनल, वायु प्रवाह व्यवस्था या सहायक उपकरण हो सकते हैं। एक वेरिएंट से परिवार की अधिकतम सीमा, दूसरे से ड्रॉइंग और तीसरे से वैकल्पिक सुविधा को एक साथ न मिलाएँ। व्यावसायिक उद्धरण में अनसुलझे क्षेत्रों को गायब होने देने के बजाय उन्हें स्पष्ट रूप से चिह्नित करें।.

सोर्सिंग के दौरान नियंत्रण परिवर्तन

जब तक आपूर्तिकर्ता प्रतिक्रिया दे रहे हों, आवेदन रिकॉर्ड को स्थिर रखें। यदि लोड, वोल्टेज, वातावरण, ड्यूटी, आवरण, नियंत्रण विधि या आवश्यक आउटपुट बदलता है, तो एक संशोधित रिकॉर्ड जारी करें और प्रत्येक आपूर्तिकर्ता से उम्मीदवार की पुनः पुष्टि करने के लिए कहें। अन्यथा, दो कोटेशन अलग-अलग तकनीकी आवश्यकताओं का उत्तर देते हुए भी तुलनीय प्रतीत हो सकते हैं।.

एक प्रस्तावित प्रतिस्थापन उसी साक्ष्य द्वार पर लौटता है। आयामों का मेल, एक समान उत्पाद फ़ोटो या एक समान हेडलाइन रेटिंग पर्याप्त नहीं है। प्रतिस्थापन को अपनी सटीक दस्तावेज़ीकरण के साथ आवश्यक कार्यों और शर्तों को पूरा करना चाहिए।.

सामान्य खरीद त्रुटियाँ

• एक ही हेडलाइन रेटिंग से डीसी एमसीसीबी का चयन करना, जबकि अनुप्रयोग संदर्भ अनिर्दिष्ट छोड़ देना।.
• पड़ोसी मॉडल से वक्र, आरेख या प्रदर्शन दावे का उपयोग करना।.
• विभिन्न वोल्टेज, तापमान, वायु प्रवाह या ड्यूटी स्थितियों के तहत मापे गए डेटा की तुलना।.
• उत्पाद के नाम से सहायक उपकरणों और सिस्टम कार्यों का स्पष्ट होना।.
• तकनीकी साक्ष्य समीक्षा को फिर से खोले बिना प्रतिस्थापन को मंजूरी देना।.

एक समायोजन डायल यह नहीं दिखाता कि कौन से ट्रिप फंक्शन्स लगे हुए हैं। प्रस्तावित ट्रिप-यूनिट नामकरण, सेटिंग रेंज, टॉलरेंस और वक्रों की तुलना डीसी स्रोत और पोल कनेक्शन से करें। 'एडजस्टेबल' शब्द पूर्ण सुरक्षा विनिर्देश नहीं है।.

सप्लायर ऑफ़र्स की तुलना कैसे करें

तुलना बिंदु	आवश्यक प्रमाण	स्वीकार न करें
यात्रा इकाई	सटीक तकनीक और पदनाम प्रदान किया गया	सामान्य “एमसीसीबी ट्रिप” विवरण
समायोज्यता	ऑर्डर कोड से जुड़ा प्रत्येक सेटिंग और रेंज	नॉब्स या परिवार की अधिकतम तस्वीर
वक्र	सटीक वक्र, सहनशीलता और शर्तें	किसी अन्य फ्रेम या यात्रा विकल्प से वक्र
डीसी रेटिंग	वोल्टेज, ध्रुव और आरेख एक साथ समीक्षा किए गए	एकल धारा या किलोएम्पियर मान
समन्वय	जहाँ आवश्यक हो, परियोजना-विशिष्ट साक्ष्य	साझा ब्रांड या मेल खाने वाली एम्पियर रेंज

हर DC MCCB प्रस्ताव को एक ही आवेदन रिकॉर्ड में मानकीकृत करें। प्रत्येक मान के बगल में दस्तावेज़ संशोधन, परीक्षण स्थितियाँ और खुले प्रश्न रखें। एक प्रस्ताव तकनीकी रूप से अधूरा होने पर भी व्यावसायिक रूप से आकर्षक बना रह सकता है, लेकिन जब तक कोई प्रमाण गायब हो तब तक उसे दृश्यमान रखना चाहिए।.

निर्णय कार्यप्रवाह

• सर्किट वोल्टेज, लोड धारा और दोष-धारा रिकॉर्ड को स्थिर करें।.
• परियोजना को आवश्यक सुरक्षा कार्यों को परिभाषित करें।.
• सटीक MCCB और ट्रिप-यूनिट ऑर्डर कोड प्राप्त करें।.
• सटीक वक्रों और निर्देशों के अनुसार स्थिर या समायोज्य सेटिंग्स की जाँच करें।.
• उसी विन्यास के लिए डीसी पोल व्यवस्था और ब्रेकिंग क्षमता सत्यापित करें।.
• ऑर्डर जारी करने से पहले परियोजना समन्वय और कंडक्टर समीक्षा पूरी करें।.

संभावित दोष धारा, अधिकतम डीसी वोल्टेज और अनुमत पोल व्यवस्था से शुरुआत करें। प्रत्येक आपूर्तिकर्ता से सटीक ब्रेकर और ट्रिप यूनिट की पहचान करने के लिए कहें, फिर यह दस्तावेज़ करें कि कौन से फ़ंक्शन स्थिर हैं या समायोज्य हैं और मूल्य की तुलना करने से पहले कौन सा सेटिंग प्रमाण उपलब्ध है।.

आरएफक्यू तैयारी चेकलिस्ट

डीसी एमसीसीबी ट्रिप यूनिट के लिए एक उपयोगी RFQ इतना संक्षिप्त होना चाहिए कि इसका उत्तर आसानी से दिया जा सके और इतना पूर्ण होना चाहिए कि मौन धारणाओं को रोका जा सके। अज्ञात मानों को प्रश्नों के रूप में पहचानें और सामान्य परिवार-आधारित सिफारिश के बजाय एक सटीक ऑर्डर करने योग्य कोड की मांग करें।.

• डीसी स्रोत, अधिकतम वोल्टेज और परिपथ का कार्य
• सतत धारा, भार व्यवहार और चालक जानकारी
• एमसीसीबी स्थान पर संभावित दोष धारा
• आवश्यक यात्रा कार्य और समायोजन आवश्यकताएँ
• पोल व्यवस्था और सटीक निर्माता आरेख का अनुरोध
• आवश्यक वक्र, सहनशीलताएँ और समन्वय दस्तावेज़
• आवरण, परिवेश, मात्रा और गंतव्य

वर्तमान डेटाशीट संशोधन और किसी भी प्रमाणन, अनुकूलता या प्रदर्शन दावे के दायरे का अनुरोध करें। तकनीकी इनपुट्स के बाद मात्रा और गंतव्य दर्ज करें ताकि वाणिज्यिक शर्तें अनसुलझे इंजीनियरिंग प्रश्नों को अस्पष्ट न करें।.

ऑर्डर जारी होने से पहले शर्तें

जब तक कोई महत्वपूर्ण अनुप्रयोग इनपुट अज्ञात हो, उद्धृत मॉडल अस्पष्ट हो, आवश्यक रेटिंग केवल किसी अन्य निर्माता के दस्तावेज़ में समर्थित हो, या स्थापना की स्थितियाँ उपलब्ध साक्ष्यों से परे हों, तब तक आदेश जारी न करें। ये इंजीनियरिंग संबंधी अंतराल हैं, संपादकीय विवरण नहीं।.

अनुमोदन रिकॉर्ड में यह स्पष्ट रूप से लिखा होना चाहिए कि चयनित वस्तु क्या करती है, इसकी सीमा के बाहर क्या आता है और कौन से विशिष्ट दस्तावेज़ इस निर्णय का समर्थन करते हैं। यदि आवेदन या उम्मीदवार बदलता है, तो पिछले निष्कर्ष को आगे बढ़ाने के बजाय प्रभावित जाँचों को पुनः खोलें।.

अक्सर पूछे जाने वाले प्रश्न

क्या हर मोल्डेड-केस ब्रेकर ट्रिप यूनिट समायोज्य होती है?

नहीं। उद्धृत ऑर्डर कोड के लिए सटीक यात्रा तकनीक और सेटिंग्स की पुष्टि करें।.

क्या एक समायोज्य ट्रिप यूनिट हमेशा अधिक सुरक्षा कार्य प्रदान करती है?

नहीं। समायोजन क्षमता और फ़ंक्शन की संख्या मॉडल-विशिष्ट प्रश्न हैं।.

क्या एक समान फ्रेम से एक ट्रिप वक्र का उपयोग किया जा सकता है?

अनुमोदन के प्रमाण के रूप में नहीं। सटीक ट्रिप यूनिट और ब्रेकर कॉन्फ़िगरेशन के लिए पहचाने गए वक्र और सहनशीलता का उपयोग करें।.
