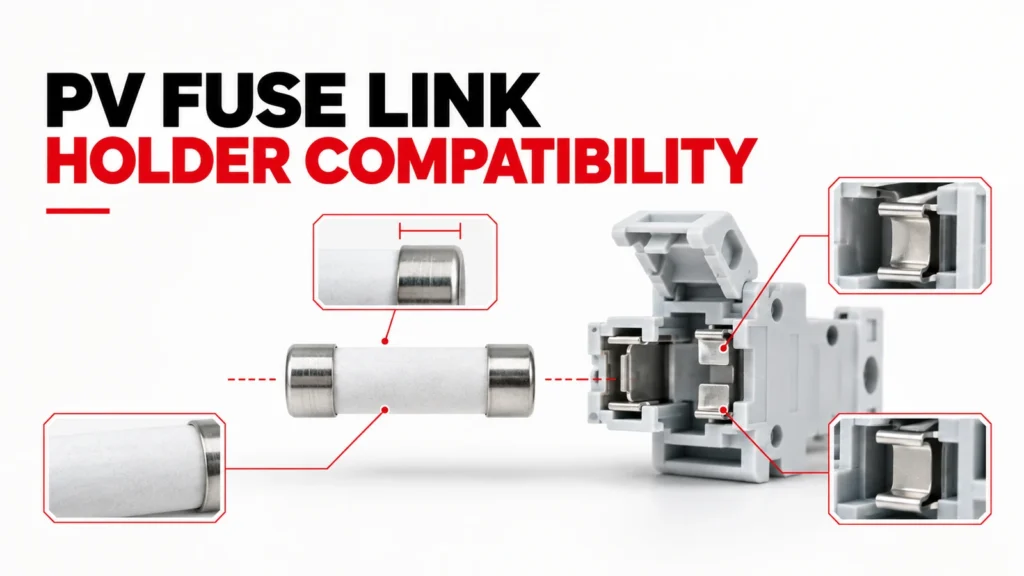

PV 퓨즈 링크 및 퓨즈 홀더 호환성 확인 목록

이 체크리스트는 PV 퓨즈 링크와 홀더를 하나의 조립체로 검토하는 데 필요한 증빙 자료를 명시합니다. 이 체크리스트는 동일한 규격의 부품이 상호 호환 가능함을 선언하거나, 퓨즈 정격을 선정하거나, 호환성을 입증하거나, 정확한 호환성 문서가 없는 상태에서 서로 다른 제조사의 제품을 혼합하여 사용하는 것을 승인하지는 않습니다.

의사결정 입력 요소 요약

검토 대상 영역	구매자는 다음을 명시해야 합니다.	필요한 증거
퓨즈 규격	본체 및 접촉 치수 및 키잉 특징	정확한 링크 및 홀더 도면
전기 업무	시스템 전압, 전류, 고장 발생률 및 가동률	프로젝트 검토 및 정확한 장치 데이터
홀더 성능	허용되는 퓨즈 유형, 전류, 전압 및 손실 조건	정확한 보유자 관련 서류
연결	단자 유형, 도체 규격 및 조임 방법	설치 안내
호환성	승인된 링크 보유자 조합 및 조건	제조업체의 호환성 확인서 또는 테스트 완료 목록

퓨즈 링크와 홀더를 하나의 조립체로 취급하십시오

퓨즈 링크는 특정 장착 및 연결 환경에서 작동합니다. 홀더는 접점, 절연, 단자, 기계적 고정 및 방열 기능을 제공합니다. 정격 사양만 보고 각 부품을 개별적으로 선택하면 검증되지 않은 조합이 만들어질 수 있습니다.

승인 기록에 정확한 퓨즈 링크 코드와 정확한 홀더 코드를 명시해 두십시오. 어떤 문서가 해당 조합을 입증하는지, 그리고 어떤 조건 하에서 입증되는지 확인하십시오. 제품 사진이나 공유된 원통형 형식만으로는 호환성을 입증할 수 없습니다.

명목 퓨즈 규격보다 더 큰 용량의 퓨즈를 사용하십시오

관리 도면을 통해 본체의 직경, 길이, 접촉 방식, 엔드캡 형상 및 모든 불량 판정 또는 키링 특징을 확인하십시오. 공칭 형식은 기계적 인터페이스의 일부만을 설명합니다.

설치된 인클로저 내에서 삽입, 추출 및 유지보수 공간에 대한 여유를 확인하십시오. 링크를 홀더에 억지로 끼우거나 인접한 형식을 수용하기 위해 홀더를 개조해서는 안 됩니다. 어댑터 사용이 제안된 경우, 전체 구성에 대한 명확한 근거를 요구하십시오.

두 구성 요소 모두에 대한 전기적 부하를 확인하십시오.

직류 시스템의 전압, 전류, 고장 전류 기준, 전원 특성, 보호 목표 및 적용 가능한 사용 조건을 명시하십시오. 링크와 홀더는 각각 제조업체가 문서화한 조건 하에서 제출된 시스템에 적합해야 합니다.

퓨즈 링크의 차단 또는 사용 데이터를 홀더에 적용해서는 안 됩니다. 마찬가지로, 홀더의 전압 라벨만으로는 선택한 퓨즈의 시간-전류 또는 에너지 특성을 입증할 수 없습니다. 각 구성 요소에 대한 증거는 별도로 관리해야 합니다.

열 및 밀폐 조건 고려

퓨즈 링크 손실, 접촉 저항, 도체 발열, 인접 극, 인클로저 온도 및 환기 상태는 조립에 영향을 미칩니다. 검토를 위해 장착 밀도, 방향, 도체 크기 및 인근 열원을 기록해 두십시오.

해당 조합에 정확히 적용되는 정격 하향 조정 또는 설치 지침을 요청하십시오. 실험대 상에서 장착이 잘 된다고 해서 부품이 장착된 결합 박스 내에서 허용 가능한 온도가 보장되는 것은 아닙니다. 적용 분야에 따라 필요한 경우 대표적인 조립체를 통해 검증하십시오.

단말기 점검 및 유지보수 관행

정확한 홀더 사용 설명서를 참고하여 도체 유형 및 범위, 피복 제거 길이, 단자 부속품, 조임 방법 및 접근 경로를 확인하십시오. 유지보수 담당자가 회로를 절연하고 링크를 안전하게 교체할 수 있는 방법을 수립하십시오.

교체 시 제어 사항이 중요한 이유는 겉보기에는 비슷해 보이는 링크라도 사용 용도, 등급 또는 치수가 다를 수 있기 때문입니다. 유지보수 기록에는 단순히 물리적 크기뿐만 아니라 승인된 전체 교체 코드를 명시해야 합니다.

명시적인 호환성 증거 요구

가장 확실한 근거는 퓨즈 링크, 홀더 및 적용 조건을 함께 명시하고 있는 것입니다. 문서에 별도의 제품군만 기술되어 있는 경우, 제조업체에 제안된 정확한 조합을 서면으로 확인해 달라고 요청하십시오.

명목 치수가 일치한다고 해서 브랜드 간 호환성이 있다고 단정해서는 안 됩니다. 프로젝트에서 여러 제조사의 제품을 혼합하여 사용할 수 있는 경우, 해당 조합 조립을 뒷받침하는 시험, 인증 또는 엔지니어링 관련 증빙 자료를 보관해야 합니다.

정확한 모델 증거 파일 생성하기

제안된 DC 퓨즈 주문 코드에 대해 하나의 승인 기록을 작성하십시오. 각 프로젝트 요구 사항을 해당 요구 사항을 충족하는 공급업체 문서의 옆에 기재하십시오. 사용한 정확한 데이터시트, 도면, 곡선, 표, 지침 또는 선정 결과를 개정일이나 조회 날짜를 포함하여 그대로 보존하십시오. 카테고리 페이지는 제품군 간의 맥락을 파악하는 데 도움이 될 수 있지만, 정확한 정격, 구조, 단자 배열 또는 시스템 조합을 입증할 수는 없습니다.

승인된 모든 명세가 동일한 주문 가능 품목을 설명하고 있는지 확인하십시오. 한 변형의 ‘제품군 최대치’, 다른 변형의 ‘도면’, 그리고 세 번째 변형의 ‘선택 사양’을 혼합하여 사용하지 마십시오. 해결되지 않은 항목은 기술 검토 및 상업 검토 과정에서 계속 표시될 수 있도록 명확하게 표시하십시오.

프로젝트 입력 사항과 제품 증거를 별도로 관리하십시오

프로젝트 팀은 애플리케이션의 세부 사항, 즉 공급원, 부하, 작동 조건, 환경, 제어 장치, 장착 방식, 유지보수 및 필수 기능을 정의합니다. 공급업체는 정확한 DC 퓨즈를 선정하고 이에 대한 정확한 문서를 제시해야 합니다. 어느 쪽도 외관, 동일한 제품군명 또는 표면상의 명목값 일치만을 근거로 추측하여 부족한 정보를 보완해서는 안 됩니다.

견적서를 비교하는 동안 신청 기록을 동결하십시오. 전기 부하, 환경, 냉각 방식, 인클로저, 설치 방식 또는 요구 기능이 변경될 경우, 수정된 기록을 발행하고 모든 공급업체에 해당 후보 제품을 재확인하도록 요청하십시오.

주문하기 전에 인수 기록을 정의하십시오

선호하는 DC 퓨즈를 선정하기 전에 승인 기록을 작성하십시오. 여기에는 프로젝트 입력 사항, 제안된 주문 코드, 포함된 부속품, 문서 개정 내역, 예외 사항, 가정 사항 및 각 미해결 사항을 해결할 책임자가 포함되어야 합니다. 이를 통해 가격 협상을 통해 선택지가 좁혀진 후에 기술적 근거를 다시 재구성해야 하는 상황을 방지할 수 있습니다.

필수 요구 사항과 선호 사항 및 향후 옵션을 구분해야 합니다. 필수 조건에는 직접적인 증거나 문서화된 엔지니어링 결정이 필요합니다. 선호 사항은 비교에 영향을 미칠 수 있으나, 안전 또는 규정 준수 요구 사항으로 제시되어서는 안 됩니다. 향후 옵션은 프로젝트에서 이를 진정으로 예상하는 경우에만 확인해야 합니다. 선택적 기능은 주문 코드, 단자, 치수 또는 지원 문서를 변경할 수 있기 때문입니다.

납품된 품목 및 완성된 조립품 확인

입고 검사 시, 납품된 DC 퓨즈, 라벨, 부속품 및 문서를 승인된 기록과 대조해야 합니다. 외관이나 한 가지 정격이 일치한다는 이유만으로 동일한 계열의 대체품을 수락해서는 안 됩니다. 대체품 사용 사실을 기록하고, 설치 전에 해당 항목에 대한 검토를 다시 수행해야 합니다.

조립이 완료된 후에는 부품 설명서만으로는 확인할 수 없는 기능 및 상태를 점검하십시오. 점검 항목에는 기계적 결합 상태, 승인된 회로도에 따른 배선, 제어 동작, 온도, 기류, 경보 또는 필요한 경우 정비 접근성 등이 포함될 수 있습니다. 구매 주문서에 일률적인 한계를 임의로 설정하기보다는, 프로젝트 시험 계획서에 대표적인 작동 상태와 인수 기준을 명시하십시오.

조달 과정에서 흔히 발생하는 오류

• 응용 프로그램의 맥락이 아직 명확하지 않은 상태에서 하나의 정격 값을 기준으로 DC 퓨즈를 선택하는 것.
• 인접한 주문 코드의 곡선, 회로, 도면 또는 청구항을 사용하는 경우.
• 카테고리 페이지, 상품 사진 또는 명목상의 사이즈를 정확한 호환성 증거로 간주하는 것.
• 관련 문서 없이 액세서리, 시스템 기능 또는 조정 결과가 포함된 것으로 가정합니다.
• 전기, 기계 및 증거 검토를 반복하지 않고 대체 인력을 승인하는 것.

가격과 납기일을 비교하기 전에 이러한 미비점을 먼저 해결하십시오. 제안서는 기술적으로 미비한 부분이 있더라도 상업적으로는 여전히 매력적일 수 있지만, 누락된 증거 자료가 견적서 속에 묻혀서는 안 됩니다.

공급업체 제안서 비교 방법

검토 대상 영역	구매자는 다음을 명시해야 합니다.	필요한 증거
주문 코드	제안된 품목 및 포함된 부속품을 모두 포함합니다.	정확한 데이터시트 및 오실로스코프
응용 프로그램 일치	제출된 운영 및 환경 조건	각 요구 사항에 대한 서면 답변
기계적 통합	설치, 단자, 여유 공간 및 유지보수	정확한 도면과 지침
전기적 증거	적용 가능한 정격, 특성 곡선 및 토폴로지	정확한 모델의 기술 문서
논의 사항	알 수 없는 사항, 예외 및 가정	날짜가 기재된 설명 목록

모든 DC 퓨즈 견적을 동일한 신청서 기록에 맞춰 표준화하십시오. 각 값 옆에는 문서 개정 내역, 테스트 조건, 포함된 부속품 및 미해결 사항을 기재하십시오. 이를 통해 납품 범위의 차이를 명확히 파악할 수 있으며, 비용은 저렴하지만 제공 범위가 좁은 견적이 완전한 제안서와 동등한 것으로 오인되는 것을 방지할 수 있습니다.

의사결정 워크플로우

• 시스템 경계와 작동 상태를 고정합니다.
• 전기, 기계, 환경 및 서비스 관련 입력 사항을 기록하십시오.
• 검토할 후보 주문 코드를 하나 선택하십시오.
• 모든 중요한 주장을 정확한 모델의 증거에 비추어 검증하라.
• 상업적 비교에 앞서 예외 사항과 가정 사항을 해결하십시오.
• 적용 위험으로 인해 필요한 경우, 완성된 조립품을 검증하십시오.

중요한 입력값이 알려지지 않았거나, 인용된 모델이 모호하거나, 필수 명세가 다른 제조업체나 주문 코드에 의해서만 뒷받침되거나, 설치 조건이 이용 가능한 증거의 범위를 벗어날 경우 작업을 중단하십시오. 이는 편집상의 세부 사항이 아닌 공학적 공백입니다.

견적 요청서(RFQ) 작성 체크리스트

PV 퓨즈 홀더 선정에 유용한 견적 요청서(RFQ)는 답변하기에 충분히 간결하면서도, 암묵적인 가정을 방지할 수 있을 만큼 내용이 충실해야 합니다. 알 수 없는 값은 질문 형태로 명시하고, 일반적인 제품군 추천보다는 주문 가능한 전체 코드를 요청해야 합니다.

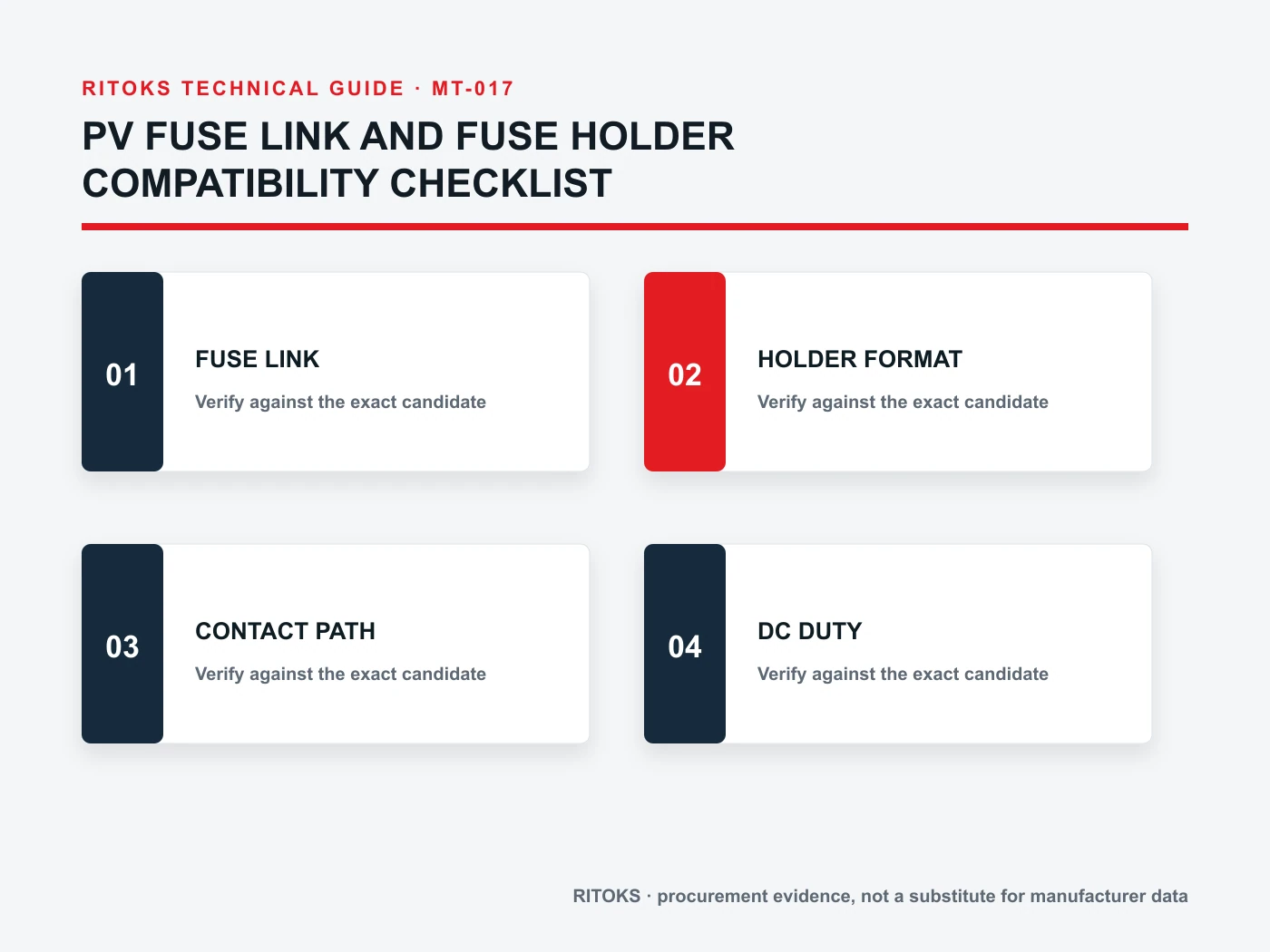

• 링크 형식
• 홀더 인터페이스
• 접촉 기하학
• 서비스 승인
• 시스템 작동
• 열 경로
• 터미널
• 호환성 검증
• 필수 서류 및 수정 사항
• 수량, 배송지 및 요청된 배송 범위

공급업체에 제외 사항, 가정 및 선택 사항을 별도로 명시해 줄 것을 요청하십시오. 기술적 입력 사항 뒤에 수량과 목적지를 기록하여, 상업적 조건이 해결되지 않은 기술적 문제들을 가리지 않도록 하십시오.

자주 묻는 질문

특정 정격이나 크기의 DC 퓨즈를 선택할 수 있나요?

아니요. 선정에는 완전한 신청서, 정확한 시공 사양 및 모든 관련 전기, 기계, 열, 환경 및 문서화 조건이 필요합니다.

가족 페이지를 승인 증빙 자료로 사용할 수 있나요?

가족 페이지는 전반적인 이해를 돕는 데 유용합니다. 승인 시에는 정확한 주문 코드가 기재된 데이터시트, 도면, 지침서 및 프로젝트별 기술적 증빙 자료를 사용해야 합니다.

겉모습이 비슷한 모델들은 서로 바꿔서 사용할 수 있나요?

자동으로 적용되는 것은 아닙니다. 유사한 외관의 제품이라도 회로, 재질, 단자, 정격 또는 부속품이 다를 수 있습니다. 대체품마다 검토 과정을 반복하십시오.

견적서에는 어떤 항목을 포함시켜야 할까요?

누락된 프로젝트 입력 사항, 검증되지 않은 정밀 모델 주장, 불분명한 포함 부속품 또는 해결되지 않은 설치 조건은 가정하지 말고 미해결 사항으로 기재해야 합니다.

관련 RITOKS 자료 및 견적 요청서(RFQ)

다음 내용을 살펴보세요. DC 퓨즈 제품 카테고리, 주요 관련 제품 페이지를 확인해 주세요, 관련 제품 옵션 2 살펴보기, 관련 제품 옵션 3 검토하기. 이 페이지들은 상업적 배경을 제공하며, 정확한 적합 여부는 여전히 프로젝트 실적과 제시된 주문 코드에 따라 달라집니다.

기술 기록이 준비되면, 신청서 및 증빙 서류를 RITOKS로 보내주십시오 서면 견적을 요청하십시오. 최종 선정은 프로젝트 엔지니어의 승인 및 해당 제조사의 최신 문서를 기준으로 해야 합니다.
