SCR-moduleconfiguraties: vragen over de dubbele SCR- en SCR-diode-topologie

In deze vergelijking wordt uitgelegd hoe de topologie van een SCR-module kan worden gecontroleerd. Er wordt geen ontstekingsschakeling, bedradingsschema of ontwerp van de omzetter gegeven, en er wordt niet beweerd dat de MTA- en MTC-series een bepaalde interne aansluiting gebruiken, tenzij dit in het exacte bestelcodedocument wordt bevestigd.

De beslissingsfactoren in één oogopslag

Invoer voor besluitvorming	De koper moet dit bevestigen	Vereiste bewijsstukken
Conversiefunctie	AC-regeling, gestuurde gelijkrichting of een andere topologie	Goedgekeurd systeemschema
Interne configuratie	Dubbele SCR, SCR-diode of andere opstelling	Precies symbool van het interne circuit
Terminals	Referenties voor vermogen, poort en kathode	Nauwkeurige tekening van de aansluiting
Elektrische belasting	Spanning, stroomgolfvorm en commutatieomstandigheden	Berekening van de toepassing plus gegevensblad
Thermische integratie	Verlies, basisplaat, interface en koeling	De precieze omvang van de schade en steeds meer bewijs

Begin met de topologie van de omzetter

Teken het vereiste vermogenscircuit op functioneel niveau voordat u een module kiest. Bepaal welke posities regelbare thyristors vereisen en welke met diodes kunnen werken, de stroomrichting in elk bedrijfsinterval en hoe de stroom wordt gecommuteerd.

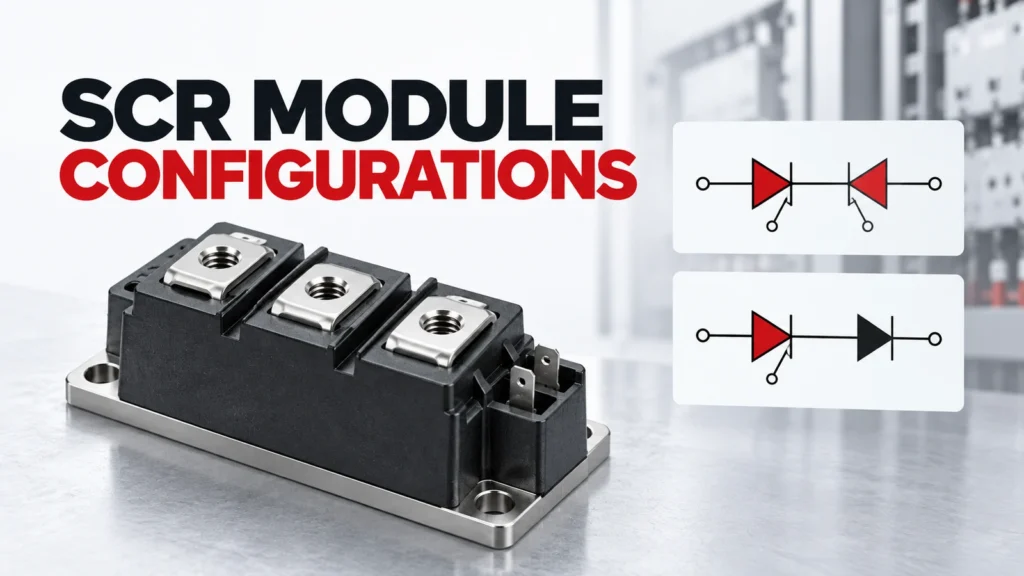

Een dubbele SCR-module en een SCR-diodemodule kunnen beide verschillende schakelingsbouwstenen ondersteunen. Geen van beide is in alle gevallen beter geschikt. De juiste keuze is de configuratie waarmee de goedgekeurde topologie wordt gerealiseerd, met de vereiste regelbaarheid en aansluitconfiguratie.

Lees het symbool voor het interne circuit

Zorg dat u het exacte schakelsymbool uit het gegevensblad voor de volledige bestelcode hebt. Controleer de anode, de kathode, de gemeenschappelijke aansluiting en de relatie tussen de twee halfgeleiderelementen. Vergelijkbare benamingen van behuizingen of afkortingen van productfamilies vormen geen vervanging voor deze controle.

Beschouw het symbool als de grens van een component, niet als het volledige applicatiecircuit. Externe snubbers, beveiligingen, aanstuurcircuits, isolatie- en commutatiecomponenten blijven deel uitmaken van het bredere ontwerp, tenzij in de productdocumentatie uitdrukkelijk anders wordt vermeld.

Controleer de aansluitingen van de poort en de hulpvoorzieningen

Elke thyristor vereist de juiste gate-referentie en triggervoorwaarden. Bepaal de gate- en hulpkathode-aansluitingen aan de hand van de exacte tekening en behoud hun nummering in het ontwerpdossier. Een SCR-diodeconfiguratie kan slechts één gestuurd element bevatten, terwijl een opstelling met twee SCR’s afzonderlijke stuurvereisten heeft.

In dit artikel worden de gate-stroom, de pulsvorm en de isolatie van de driver niet gespecificeerd. Deze waarden moeten worden afgeleid uit de specificaties van het gekozen apparaat en het ontwerp van de driver. Leid de gate-aansluitingen nooit af uit de locatie van de connector alleen.

Beoordelingen pas vergelijken als de topologie overeenkomt

Zodra de interne opzet correct is, vergelijkt u de definities van repetitieve spanning en stroom, piekcondities, schakel- of commutatiegegevens en thermische kenmerken. Zorg ervoor dat bij de vergeleken waarden dezelfde definities en referentieomstandigheden worden gehanteerd.

Een hogere nominale stroomwaarde lost een verkeerde topologie niet op. Evenzo leidt het combineren van een stroomwaarde van de ene variant met het schakelschema van een andere variant tot een configuratie die mogelijk niet bestaat. Zorg ervoor dat elke goedgekeurde waarde aan één exacte bestelcode is gekoppeld.

Het verlies- en koelmodel opstellen

Bereken de geleidings- en schakelverliezen aan de hand van de werkelijke stroomgolfvorm van het apparaat en volgens de methode van de fabrikant. In een schakeling met een dubbele SCR en een SCR-diode kunnen tijdens verschillende intervallen verschillende halfgeleidertypen in het stroompad worden geplaatst, waardoor de verliezen niet mechanisch tussen beide kunnen worden overgenomen.

Zorg ervoor dat het berekende warmteverlies via het gedocumenteerde warmtepad, de interface en het koellichaam wordt afgevoerd. Controleer het montageoppervlak, de druk, de oriëntatie, de luchtstroom en de omgevingsomstandigheden. Het koelsysteem maakt deel uit van de toepassingsdocumentatie en is geen keuze voor een optioneel accessoire.

Wijzigingen in de besturing en herzieningen van tekeningen

Wanneer een leverancier een andere serie of configuratie voorstelt, voer dan eerst opnieuw de topologie- en aansluitingscontrole uit. Laat de circuitcontrole niet achterwege gaan alleen omdat de footprint overeenkomt of het stroombereik vergelijkbaar is.

Leg de revisie van het gegevensblad, het interne schema, de aansluittekening en het toepassingsschema vast die voor de goedkeuring zijn gebruikt. Als er wijzigingen in een van deze documenten worden aangebracht, moet de betreffende beoordeling opnieuw worden geopend voordat de productie of vervangingen in de dienstverlening worden vrijgegeven.

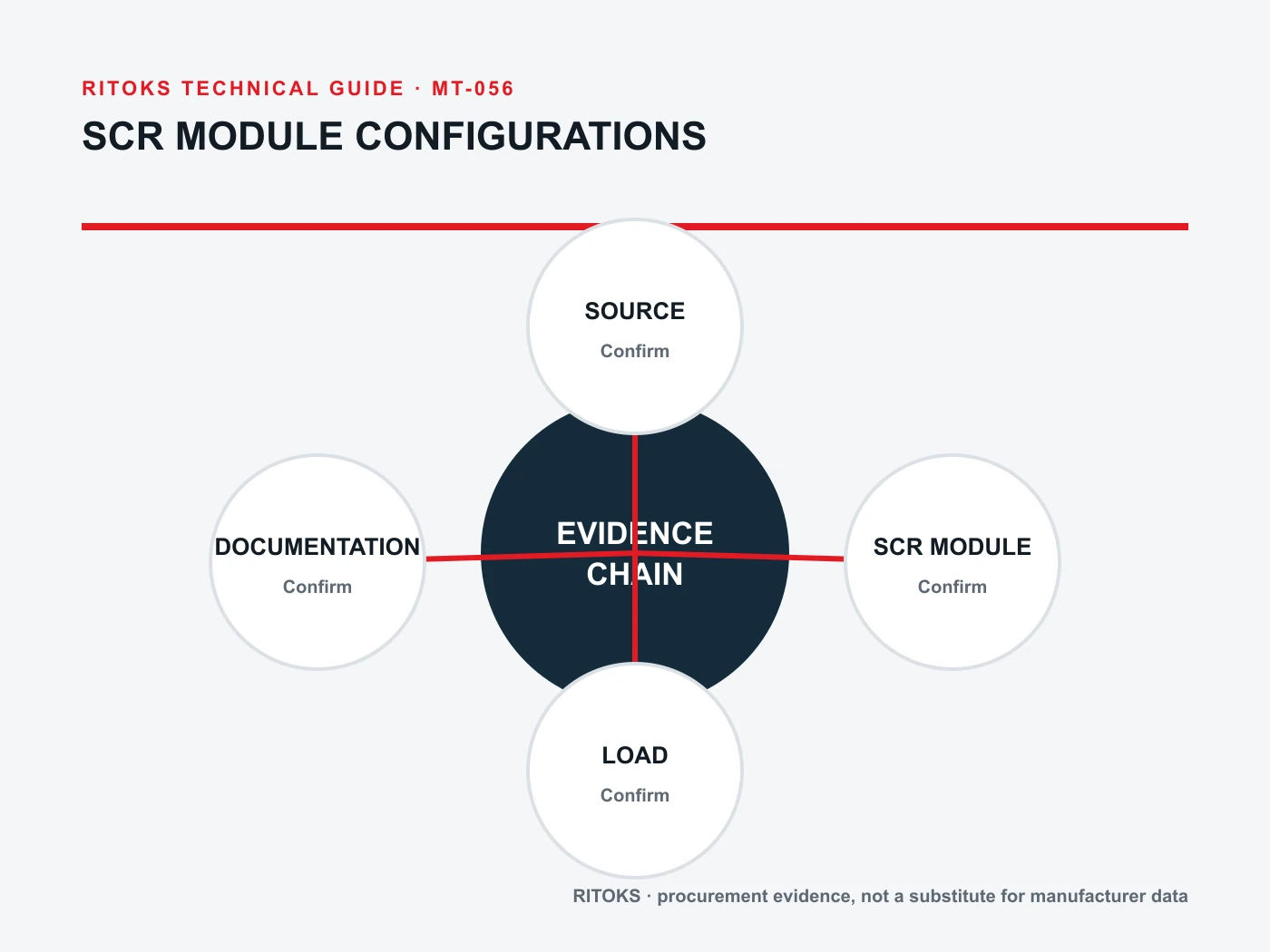

Een bewijsmap op basis van een exact model samenstellen

Build the SCR-module approval record around the required circuit configuration and the exact order code. Compare the terminal diagram, mounting drawing and rating definitions in that model's documentation with the project requirement. Retain the original datasheet revision and identify any conditions that still need engineering confirmation. Do not transfer terminal arrangements or ratings from a similar-looking module or a general family listing.

Controleer of elke goedgekeurde specificatie hetzelfde bestelbare artikel beschrijft. Vergelijkbare behuizingen kunnen verschillende schakelingen, voedingen, aansluitingen, accessoires of beveiligingsfuncties bevatten. Combineer geen maximum per productfamilie uit de ene variant, een schema uit een andere en een optionele functie uit een derde. Markeer onopgeloste velden duidelijk, zodat ze zichtbaar blijven tijdens de commerciële beoordeling.

Houd projectgegevens gescheiden van productbewijs

Het projectteam definieert de toepassing: bron, belasting, bedrijfsregime, omgeving, besturing, mechanische grenzen en vereiste functies. De leverancier selecteert een specifieke SCR-module en onderbouwt deze keuze met gedetailleerde documentatie. Geen van beide partijen mag een leemte opvullen door conclusies te trekken op basis van het uiterlijk, een gemeenschappelijke productnaam of een overeenkomende nominale waarde.

Bevries het aanvraagdossier terwijl de offertes worden vergeleken. Als de belasting, spanning, bedrijfsduur, omgeving, koelmethode, behuizing of vereiste output verandert, stel dan een bijgewerkt dossier op en vraag elke leverancier om de kandidaat opnieuw te bevestigen. Anders kan het zijn dat ogenschijnlijk vergelijkbare offertes op verschillende technische vereisten betrekking hebben.

Veelvoorkomende fouten bij aanbestedingen

• Een SCR-module selecteren op basis van één hoofdclassificatie terwijl de context van de toepassing nog onvolledig is.
• Het gebruik van een schakelschema, een curve, een aansluitschema of prestatiegegevens van een vergelijkbaar model.
• Een familiefoto of productfoto beschouwen als onomstotelijk technisch bewijs.
• Er wordt aangenomen dat een accessoire, systeemfunctie of coördinatieresultaat is opgenomen zonder documentatie.
• Goedkeuring van een vervangend onderdeel zonder dat de topologie, classificatie, montage en beoordeling van het bewijsmateriaal opnieuw hoeven te worden uitgevoerd.

Los deze hiaten op voordat u prijzen en doorlooptijden gaat vergelijken. De beoordelaar moet elke geaccepteerde bewering kunnen herleiden tot de projecteisen of tot het exacte kandidaatdocument. Een offerte kan commercieel gezien interessant blijven, ook al is deze technisch onvolledig, maar ontbrekend bewijsmateriaal mag niet in de offerte verdwijnen.

Hoe vergelijk je offertes van leveranciers?

Vergelijkingspunt	Vereiste bewijsstukken	Niet accepteren
Vraag	Dual-SCR-configuratie	SCR-diodeconfiguratie
Gecontroleerde elementen	Twee thyristors, volgens het exacte schema	Eén thyristor plus één diode, volgens het exacte schema
Beoordeling van Gate	Er kunnen twee aansluitingen met geregelde elementen aanwezig zijn	Poort met geregeld element plus diodepad
Rol in het circuit	Hangt af van de opstelling van de omvormer	Hangt af van de opstelling van de omvormer
Schademodel	De stroom die door elk thyristorinterval vloeit	Maakt gebruik van afzonderlijke SCR- en diodekarakteristieken
Controle	Er is een exacte schakelschema- en aansluitschema-tekening vereist	Er is een exacte schakelschema- en aansluitschema-tekening vereist

Breng alle offertes voor SCR-modules terug naar hetzelfde applicatiedossier. Vermeld naast elke waarde de documentversies, testvoorwaarden, meegeleverde accessoires en openstaande vragen. Zo worden verschillen in de leveringsomvang zichtbaar en wordt voorkomen dat een goedkopere maar beperktere offerte wordt voorgesteld als een gelijkwaardige oplossing.

Besluitvormingsproces

• Leg het functionele schema van de omvormer vast.
• Geef aan welke rol de halfgeleider in elk stroominterval speelt.
• Koppel de vereiste rol aan een exact intern modulediagram.
• Controleer alle nummers van de voedings-, poort- en hulpklemmen.
• Vergelijk elektrische spanning volgens gangbare definities.
• Bereken het verlies en het volledige thermische traject.
• Leg de exacte bestelcode en de revisie van het document vast.

Stop bij elke stap wanneer een cruciale invoer voor de toepassing onbekend is, het aangehaalde model dubbelzinnig is, een vereiste specificatie alleen door een andere fabrikant of een andere bestelcode wordt ondersteund, of de installatie buiten het beschikbare bewijsmateriaal valt. Dit zijn technische hiaten, geen redactionele details.

Checklist voor het opstellen van een offerteaanvraag

Een bruikbare offerteaanvraag voor SCR-moduleconfiguraties is beknopt genoeg om te beantwoorden en volledig genoeg om verborgen aannames te voorkomen. Geef onbekende waarden aan als vragen en vraag om een volledige bestelcode in plaats van een algemene aanbeveling voor een productfamilie.

• Toepassing en functionele convertortopologie
• Vereiste dubbele SCR, SCR-diode of andere interne opstelling
• Spannings- en stroomgolfvormen van het wisselstroom-/gelijkstroomsysteem
• Context van commutatie en bedrijfsfrequentie
• Vereiste bewijzen inzake herhaling en pieken
• Vragen over de gate-driver-interface
• Oriëntatie van de aansluiting en technische tekening
• Koeling, montage, hoeveelheid en bestemming

Vraag de meest recente versie van het gegevensblad op en informeer naar de exacte reikwijdte van eventuele certificeringen, compatibiliteits-, afstemmings- of prestatieclaims. Noteer de hoeveelheid en de bestemming na de technische gegevens, zodat commerciële voorwaarden geen onduidelijkheid scheppen over nog onopgeloste technische kwesties.

Veelgestelde vragen

Kan ik de topologie van de SCR-module aan de hand van de behuizing vaststellen?

Nee. Gebruik de exacte schets van het interne circuit en de aansluitingen.

Is een dubbele SCR-module altijd uitwisselbaar met een SCR-diodemodule?

Nee. Hun gestuurde elementen en stroomcircuits verschillen.

Kunnen de beoordelingen worden vergeleken voordat de configuratie wordt gecontroleerd?

Nee. Een vergelijking van ratings is pas zinvol als de topologie en de definities overeenkomen.
