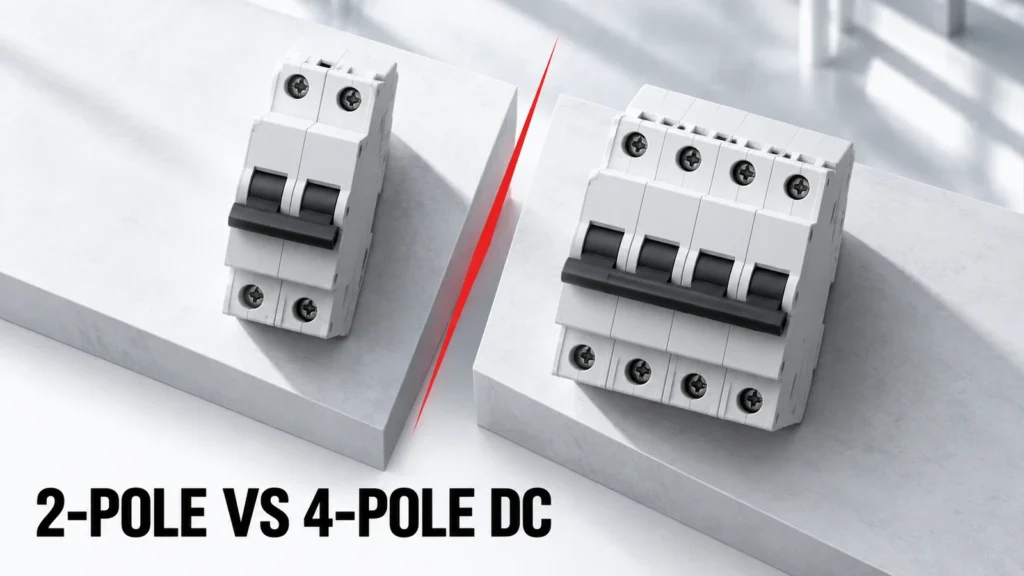

Công tắc ngắt mạch một chiều 2 cực so với 4 cực: Cấu trúc và các vấn đề liên quan đến việc lựa chọn
Các bộ ngắt mạch một chiều hai cực và bốn cực không chỉ đơn thuần là phiên bản nhỏ và lớn của cùng một giải pháp. Số cực ảnh hưởng đến đường kết nối được phép, cách ngắt kết nối các dây dẫn và đôi khi là mức điện áp mà tại đó thiết bị hoàn chỉnh có khả năng ngắt mạch được ghi nhận trong tài liệu. Cách bố trí chính xác phụ thuộc vào hệ thống nối đất, điện áp, hướng dòng điện sự cố và sơ đồ đấu dây chính xác của nhà sản xuất.
Bảng so sánh này là một khung tham chiếu dành cho người mua MCB dòng DC. Nó không khẳng định rằng loại 4 cực tự động an toàn hơn hay loại 2 cực luôn là đủ. Thông số định mức và thông tin kết nối phải thuộc về mã sản phẩm được đề xuất, chứ không phải của một sản phẩm lân cận trong danh mục.

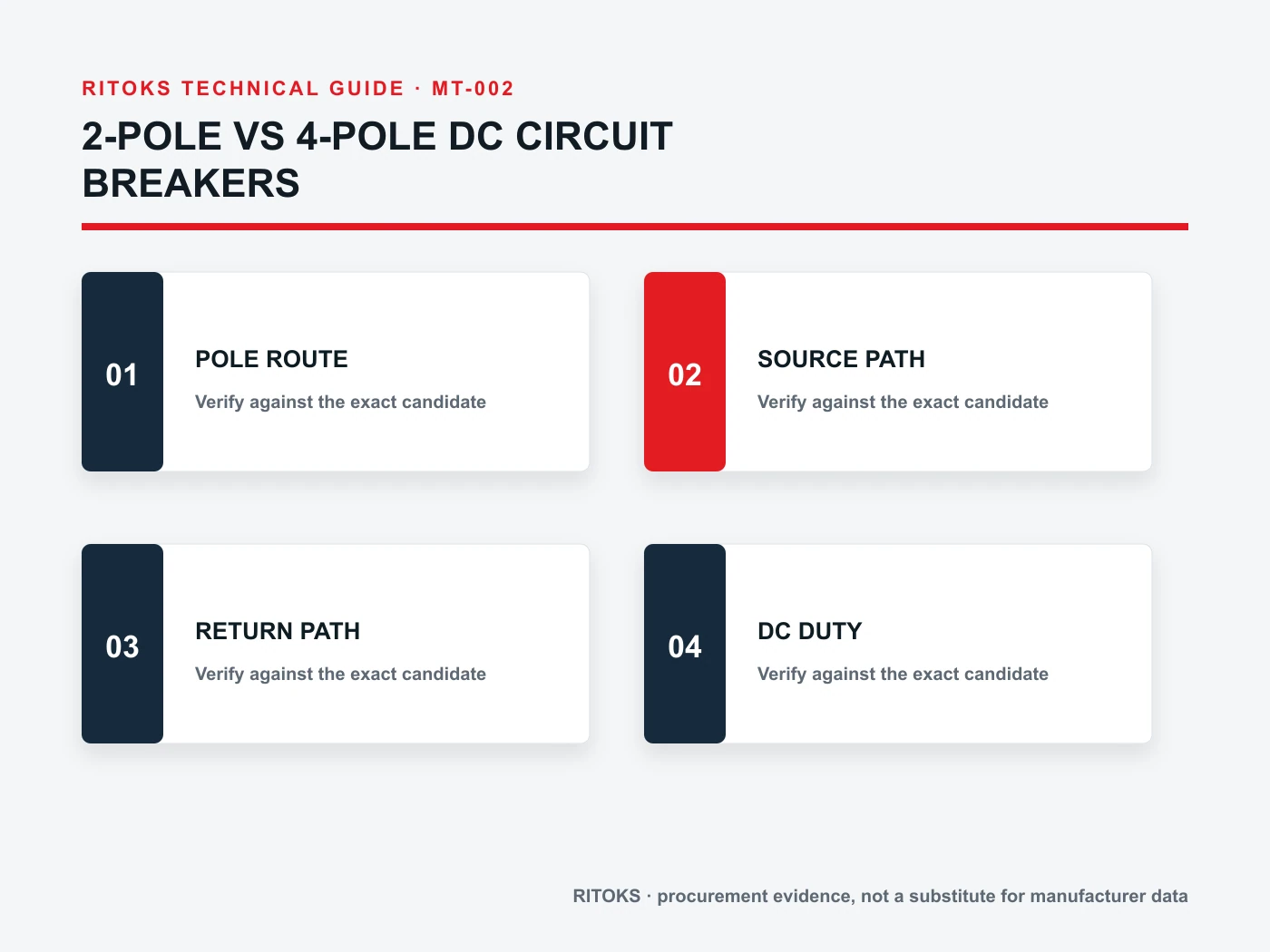

Trước tiên, hãy phân biệt các thanh dẫn với các cực của cầu dao
Một hệ thống điện một chiều hai dây dẫn có dây dẫn dương và dây dẫn âm, nhưng chỉ riêng thực tế đó chưa đủ để xác định số cực cần thiết của bộ ngắt mạch. Nhà sản xuất có thể quy định phải nối nhiều hơn một cực theo chuỗi dọc theo một dây dẫn để đạt được mức điện áp một chiều định mức cụ thể. Một cách bố trí khác có thể sử dụng các cực trong cả hai dây dẫn. Bản vẽ, chứ không phải từ “bốn cực”, mới xác định chính xác những gì thực sự bị ngắt kết nối.
Trên sơ đồ một dòng của dự án, hãy đánh dấu từng dây dẫn, điểm nối nguồn và điểm nối tải. Sau đó, vẽ đường đi của dòng điện dự kiến qua từng cực. Nếu cần có dây nối cầu, hãy xác định xem đó là phụ kiện được nhà sản xuất chấp thuận, điểm nối được cung cấp sẵn hay là sự thay đổi tại hiện trường bị cấm. Không tính các đầu nối bên ngoài và giả định rằng mỗi đầu nối tương ứng với một dây dẫn được bảo vệ độc lập.
Cần xác định xem thiết bị ngắt mạch được thiết kế để ngắt một cực, cả hai cực hay một đường dây nối tiếp cụ thể. Các tình huống liên quan đến hệ thống nối đất và sự cố sẽ ảnh hưởng đến quyết định này. Cách bố trí dây dẫn nối đất có thể được xem xét theo cách khác so với hệ thống cách ly; kỹ sư phải áp dụng các quy tắc lắp đặt có liên quan và kết quả nghiên cứu sự cố.
So sánh giá trị định mức điện áp một chiều chính xác
Dòng điện một chiều (DC) không có các điểm giao cắt bằng không tự nhiên như dòng điện xoay chiều (AC). Do đó, có thể sử dụng các cách sắp xếp cực đặc thù cho từng sản phẩm để kiểm soát quá trình ngắt mạch ở các mức điện áp DC cao hơn. Các hướng dẫn về cầu dao DC của Schneider Electric cho thấy giới hạn điện áp có thể phụ thuộc vào cách kết nối các cực nối tiếp và cấu trúc hệ thống. Những ví dụ này áp dụng cho các sản phẩm của Schneider, không phải là công thức chuyển đổi chung.
Xác định điện áp hoạt động tối đa tại điểm lắp đặt, bao gồm cả trạng thái sạc hoặc các trạng thái điện áp cao khác. So sánh giá trị này với điện áp hoạt động DC định mức của thiết bị được đề xuất, dựa trên số cực chính xác và sơ đồ kết nối. Không được sử dụng điện áp định mức của biến thể bốn cực để phê duyệt biến thể hai cực, hoặc ngược lại.
Nếu nhà cung cấp đề xuất sử dụng thêm các cực nối tiếp, hãy yêu cầu sơ đồ thể hiện thứ tự các đầu nối, cực tính và các liên kết. Yêu cầu về điện áp cao hơn phải được ghi chép rõ ràng cho chính bố trí cụ thể đó. Một cầu nối tiếp do người dùng tự chế tạo dựa trên bản vẽ của đối thủ cạnh tranh không phải là bằng chứng cho thấy bộ ngắt mạch mới sẽ ngắt dòng điện đúng cách.
Kiểm tra dòng điện sự cố dự kiến trên cùng một mức điện áp
Một bộ ngắt mạch phải có khả năng ngắt dòng sự cố xuất hiện tại các cực của nó. Cần cung cấp giá trị dòng sự cố DC dự kiến cụ thể cho từng vị trí, chứ không chỉ dựa vào dòng điện định mức của nguồn. Các bộ ắc-quy, bộ biến tần, chuỗi song song và các nguồn cấp khác có thể làm thay đổi điều kiện làm việc. So sánh kết quả với công suất ngắt dòng DC chính xác đã được công bố của thiết bị ứng cử viên tại mức điện áp và cách kết nối cực tương ứng.
Dòng định mức hiện tại và khả năng ngắt mạch là hai thông số kỹ thuật khác nhau. Số cực nhiều hơn không tự động dẫn đến dòng định mức sự cố cao hơn, và dữ liệu ngắt mạch AC của sản phẩm không thể thay thế cho dữ liệu DC. Hãy yêu cầu nhà cung cấp xác định bảng thông số kỹ thuật và các điều kiện thử nghiệm phù hợp với phương án kết nối được đề xuất.
Hãy đảm bảo rằng mọi giả định về đóng góp của nguồn và nối đất đều được thể hiện rõ ràng. Nếu nghiên cứu về sự cố chưa hoàn tất, hãy ghi rõ rằng việc so sánh các bộ ngắt mạch chỉ mang tính tạm thời. Bộ phận mua sắm có thể tìm kiếm các tài liệu tham khảo trong khi bộ phận kỹ thuật hoàn thiện việc tính toán dòng điện sự cố có sẵn.
Ôn lại các quy tắc về hướng và cực tính hiện tại
Một số thiết bị bảo vệ dòng điện một chiều (DC) có yêu cầu về hướng nguồn/tải hoặc dương/âm. Một hệ thống có chức năng sạc và xả ắc-quy có thể có dòng điện bình thường chạy theo nhiều hướng khác nhau, và dòng điện sự cố có thể đi theo một đường dẫn khác nữa. Việc sử dụng thân bốn cực không loại bỏ nhu cầu phải đọc các ký hiệu cực tính và hướng dẫn lắp đặt.
Đối với từng trạng thái vận hành và sự cố, hãy chỉ ra cực nào được cấp điện và dòng điện đi vào thiết bị như thế nào. So sánh kết quả đó với bản vẽ chính xác của nhà sản xuất. Nếu bộ ngắt mạch được đề xuất được mô tả là không phân cực, hãy xác nhận phạm vi áp dụng của tuyên bố đó ở mức điện áp và khả năng ngắt mạch yêu cầu; không được hiểu rằng thiết bị có khả năng hoạt động hai chiều không giới hạn.
Trong trường hợp bản vẽ còn gây nghi ngờ, hãy yêu cầu nhà cung cấp cung cấp văn bản giải thích rõ ràng kèm theo mã đơn hàng. Không được tự ý giải quyết các ký hiệu mơ hồ bằng cách thử nối dây. Hướng lắp đặt sai có thể không dễ nhận ra trong quá trình vận hành bình thường nhưng lại có thể gây ra vấn đề khi xảy ra sự cố.
Cần xem xét các yêu cầu về cách ly và bảo trì
Hãy nêu rõ những dây dẫn nào phải được ngắt kết nối để thực hiện công tác bảo trì hoặc chức năng cách ly dự kiến. Một cầu dao bảo vệ và một công tắc ngắt mạch có thể có các chức năng được phê duyệt khác nhau. Hãy xác nhận xem thiết bị cụ thể đó có định mức phù hợp với vai trò cách ly dự kiến hay không và những phần nào vẫn còn mang điện sau khi mở trong bố trí cột điện được đề xuất.
Các nhà lắp ráp tủ điện cần dán nhãn trên cả hai mặt của thiết bị và thể hiện rõ các kết nối trên bản vẽ hoàn công. Một thiết bị bốn cực, trong đó mỗi cực có hai dây dẫn nối tiếp, sẽ có yêu cầu bảo trì khác so với trường hợp có bốn dây dẫn độc lập. Vỏ bảo vệ và quy trình khóa an toàn phải phản ánh chính xác cấu trúc thực tế.

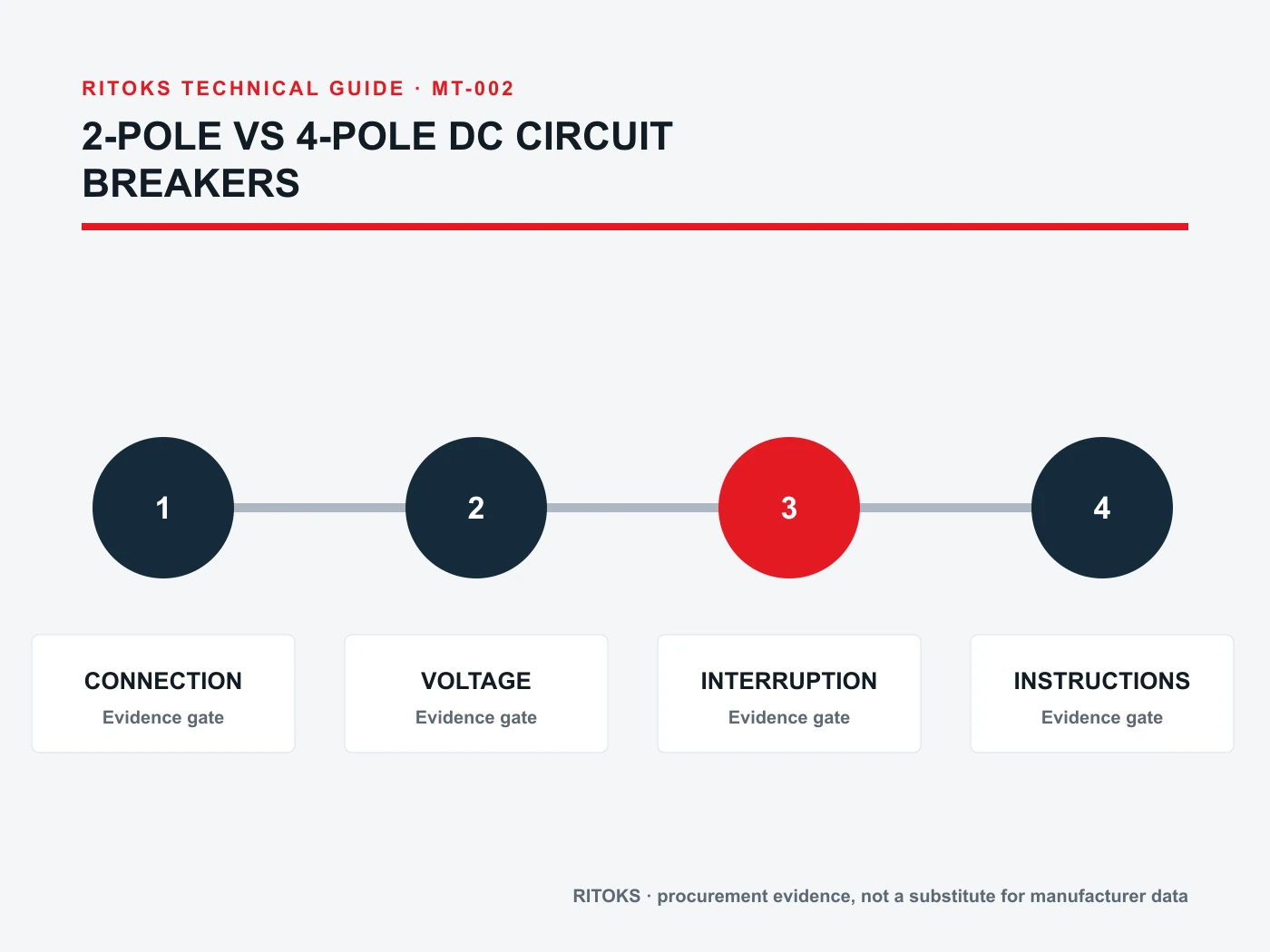

So sánh một cách công bằng giữa các ứng viên hai cực và bốn cực
| Quyết định | Bài đánh giá hai mặt | Đánh giá bốn tiêu chí |
|---|---|---|
| Kết nối | Dây dẫn/đường dẫn nào kết nối với từng cực? | Các cột được nối tiếp hay nằm trên các đường dẫn riêng biệt? |
| Điện áp một chiều | Đánh giá dựa trên sơ đồ đấu dây chính xác | Đánh giá dựa trên sơ đồ đấu dây chính xác |
| Nhiệm vụ xử lý sự cố | Dữ liệu ngắt dòng DC ở điện áp đó | Dữ liệu ngắt dòng DC ở điện áp đó |
| Hướng dẫn | Hướng dẫn về đầu nối và cực tính | Hướng dẫn về đầu nối và cực tính |
| Cách ly | Những dây dẫn nào được mở? | Những dây dẫn nào được mở? |
Không nên điền vào bảng các giả định chung chung như “2P” và “4P”. Hãy nhập mã đơn hàng và phiên bản tài liệu. Nếu các giải pháp này hỗ trợ các cấu trúc kết nối khác nhau, hãy giải thích rõ ràng điều đó thay vì trình bày một trong số chúng như một bản nâng cấp thay thế trực tiếp.
Các tác động liên quan đến không gian, nhiệt và hệ thống dây điện
Hệ thống bốn cực thường đòi hỏi chiều rộng vật lý lớn hơn và có thể cần thêm các liên kết hoặc đường dẫn dây dẫn, nhưng kích thước thực tế được quy định trong bản vẽ sản phẩm. Việc tăng số lượng thành phần đường dẫn dòng điện cũng có thể ảnh hưởng đến khả năng tản nhiệt; nhà sản xuất có thể đưa ra các yêu cầu cụ thể về giảm công suất định mức hoặc lắp đặt. Cần kiểm tra nhiệt độ vỏ thiết bị, các thiết bị lân cận, không gian kết nối thanh cái hoặc đầu cáp, cũng như hướng lắp đặt.
Không nên lựa chọn một thiết bị hai cực có kích thước nhỏ gọn chỉ với mục đích tiết kiệm không gian trên đường ray nếu điện áp một chiều (DC) hoặc công suất kết nối được ghi trong tài liệu kỹ thuật của thiết bị đó không đáp ứng yêu cầu. Tương tự, không nên sử dụng một thiết bị bốn cực có kích thước lớn hơn mà không kiểm tra kỹ lưỡng hệ thống dây dẫn và các tác động về nhiệt của nó. Giải pháp phù hợp nhất là lộ trình điện đã được phê duyệt, có thể lắp đặt và bảo trì một cách chính xác.
Ghi chép đầy đủ mọi nguồn thông tin liên quan đến tuyên bố về xếp hạng
Một so sánh đáng tin cậy cần nêu rõ tên bảng dữ liệu cụ thể, phiên bản của bảng đó, trang chứa bảng thông số định mức DC và bản vẽ lắp đặt thể hiện đường dẫn đầu nối tương ứng. Hãy lưu giữ các tài liệu này cùng nhau. Một bảng xếp hạng không kèm theo sơ đồ kết nối, hoặc một sơ đồ kết nối không nêu rõ các điều kiện về khả năng ngắt mạch, sẽ để lại một lỗ hổng quan trọng. Người mua nên yêu cầu nhà cung cấp xác định mã đặt hàng đề xuất mà mỗi trang tài liệu tương ứng.
Nếu một thiết bị được trích dẫn có nhiều mức điện áp được liệt kê, hãy xác định xem các mức điện áp đó có tương ứng với số cực khác nhau, cách nối tiếp khác nhau, hệ thống nối đất khác nhau hay các điều kiện thử nghiệm khác nhau hay không. Không được gộp các giá trị thuận lợi nhất vào một thông số kỹ thuật tổng hợp. Việc so sánh cũng cần nêu rõ bất kỳ phụ kiện hoặc các liên kết từ nhà máy nào cần thiết để thực hiện cấu hình đã được thử nghiệm. Giá đơn vị thấp có thể gây hiểu lầm nếu cần các liên kết đặc biệt, vỏ máy lớn hơn hoặc dây dẫn bổ sung.
Trong buổi rà soát thiết kế, hãy nhờ một người khác ngoài người vẽ bản vẽ đánh dấu lại đường dẫn hiện tại trên cả hai bản vẽ. Việc kiểm tra độc lập này có thể phát hiện ra trường hợp thiếu cầu nối hoặc dây dẫn được nối vào cực sai trước khi lắp ráp. Kết quả cần được ghi lại dưới dạng kiểm tra cấu trúc mạch, tách biệt với các tính toán về điện áp và dòng điện sự cố.
Nên gửi những gì trong hồ sơ yêu cầu báo giá so sánh (RFQ)
Gửi cho hệ thống các thông tin sau: sơ đồ đường dây đơn, biên độ điện áp, sơ đồ nối đất, kết quả tính toán dòng sự cố, hướng dòng điện dự kiến, các dây dẫn cần ngắt kết nối và giới hạn không gian trên bảng điều khiển. Yêu cầu nhà cung cấp cung cấp mã đặt hàng chính xác cho loại hai cực và bốn cực, bảng thông số định mức dòng điện một chiều, sơ đồ đấu dây, hướng dẫn về cực tính, dữ liệu ngắt mạch và các yêu cầu lắp đặt.
Cái Loại MCB của DC cung cấp bối cảnh thương mại. Bài viết này Dòng sản phẩm MCB một chiều hai cực và Dòng sản phẩm MCB dòng điện một chiều (DC) có cường độ dòng điện cao đó chỉ là những điểm khởi đầu, chứ không phải bằng chứng cho thấy sự tồn tại của một giải pháp thay thế bốn cực cụ thể nào đó hay rằng một trong hai giải pháp đó phù hợp với ứng dụng này.
Sử dụng Liên hệ với RITOKS để yêu cầu các tài liệu cụ thể cho từng mẫu. Nếu số lượng cột được đề xuất làm thay đổi bản vẽ bảng điều khiển, hãy chuyển lại lựa chọn này cho bộ phận kỹ thuật trước khi đặt hàng. Giữ lại sơ đồ kết nối cuối cùng cùng với bảng kê vật liệu để phục vụ việc kiểm tra và thay thế trong tương lai.
Các câu hỏi thường gặp
Công tắc ngắt mạch một chiều bốn cực có phải lúc nào cũng tốt hơn không?
Không. Thiết bị này có thể hỗ trợ một tiêu chí kết nối hoặc ngắt kết nối khác do nhà sản xuất phê duyệt, nhưng tính phù hợp còn phụ thuộc vào điện áp cụ thể, tần suất sự cố, hệ thống dây dẫn và thiết kế hệ thống.
“Hai cực” có nghĩa là cả hai cực đều được bảo vệ không?
Không hẳn vậy. Các cực có thể được nối tiếp trên một đường dẫn theo một cấu hình đã được ghi chép. Hãy xem kỹ sơ đồ cụ thể và xác định xem những dây dẫn nào thực sự bị ngắt.
Có thể nối các cột điện với nhau tại hiện trường để đạt mức định mức cao hơn không?
Chỉ khi tài liệu chính thức của nhà sản xuất cho phép việc kết nối đó, chỉ rõ các liên kết cần thiết và nêu rõ thông số kỹ thuật tương ứng. Tuyệt đối không được suy diễn từ sản phẩm khác.
Tóm lại
Chọn sơ đồ bố trí cực của bộ ngắt mạch DC bằng cách đối chiếu các dây dẫn của hệ thống và các đường dẫn sự cố với sơ đồ kết nối chính xác của nhà sản xuất. Sau đó, kiểm tra các yêu cầu về điện áp, khả năng ngắt mạch DC, cực tính và cách ly đối với sơ đồ bố trí đó. Số cực chỉ là câu hỏi ban đầu, không phải là thông số kỹ thuật.
