Đồng hồ đo bảng điều khiển đơn chức năng so với đa chức năng

So sánh này nhằm giúp người dùng đưa ra quyết định giữa việc hiển thị chuyên dụng và đo lường tổng hợp. So sánh này không khẳng định rằng mọi đồng hồ đa chức năng đều có thể đo được mọi thông số, rằng giao thức RS485 đảm bảo một giao thức cụ thể nào đó, hay rằng các sản phẩm D85, AD16-22 và các sản phẩm đa chức năng của RITOKS có chung các đầu vào hoặc độ chính xác.

Tổng quan về quyết định mua hàng

Dữ liệu đầu vào cho quyết định	Người mua phải xác nhận	Cần có bằng chứng
Các đại lượng được đo	Điện áp, cường độ dòng điện, tần số, công suất, năng lượng hoặc một tập hợp các đại lượng khác đã được xác định	Danh sách và phạm vi đo lường chính xác
Kiến trúc đầu vào	Đầu vào trực tiếp, CT, shunt hoặc các giao diện cảm biến khác	Sơ đồ đấu dây và các giá trị thứ cấp tương thích
Nhiệm vụ của người vận hành	Hiển thị một giá trị luôn hiển thị hoặc hiển thị nhiều giá trị có thể điều hướng	Hành vi hiển thị và menu
Tích hợp	Chỉ dùng trong phạm vi cục bộ, xung, rơle, tương tự hoặc truyền thông	Dữ liệu chính xác về đầu ra/cổng/giao thức
Cài đặt	Khe cắt, độ sâu, đường cấp nguồn phụ và lối tiếp cận đầu nối	Bản vẽ kích thước và bản vẽ kết nối

Bắt đầu từ quyết định của người điều hành

Hãy xác định xem người tham gia buổi thảo luận cần biết thông tin gì và cần biết trong thời gian nhanh đến mức nào. Một màn hình chuyên dụng có thể hiển thị liên tục một giá trị quan trọng mà không cần phải điều hướng nhiều. Một đồng hồ đa chức năng có thể giúp giảm số lượng thiết bị đo đồng thời cho phép người dùng theo dõi nhiều thông số liên quan.

Việc gộp lại chỉ hữu ích khi màn hình hiển thị và menu vẫn đảm bảo tính tiện dụng cho tác vụ vận hành. Nếu cần theo dõi đồng thời hai giá trị, một màn hình cuộn duy nhất có thể không thể thay thế được hai thiết bị hiển thị chuyên dụng.

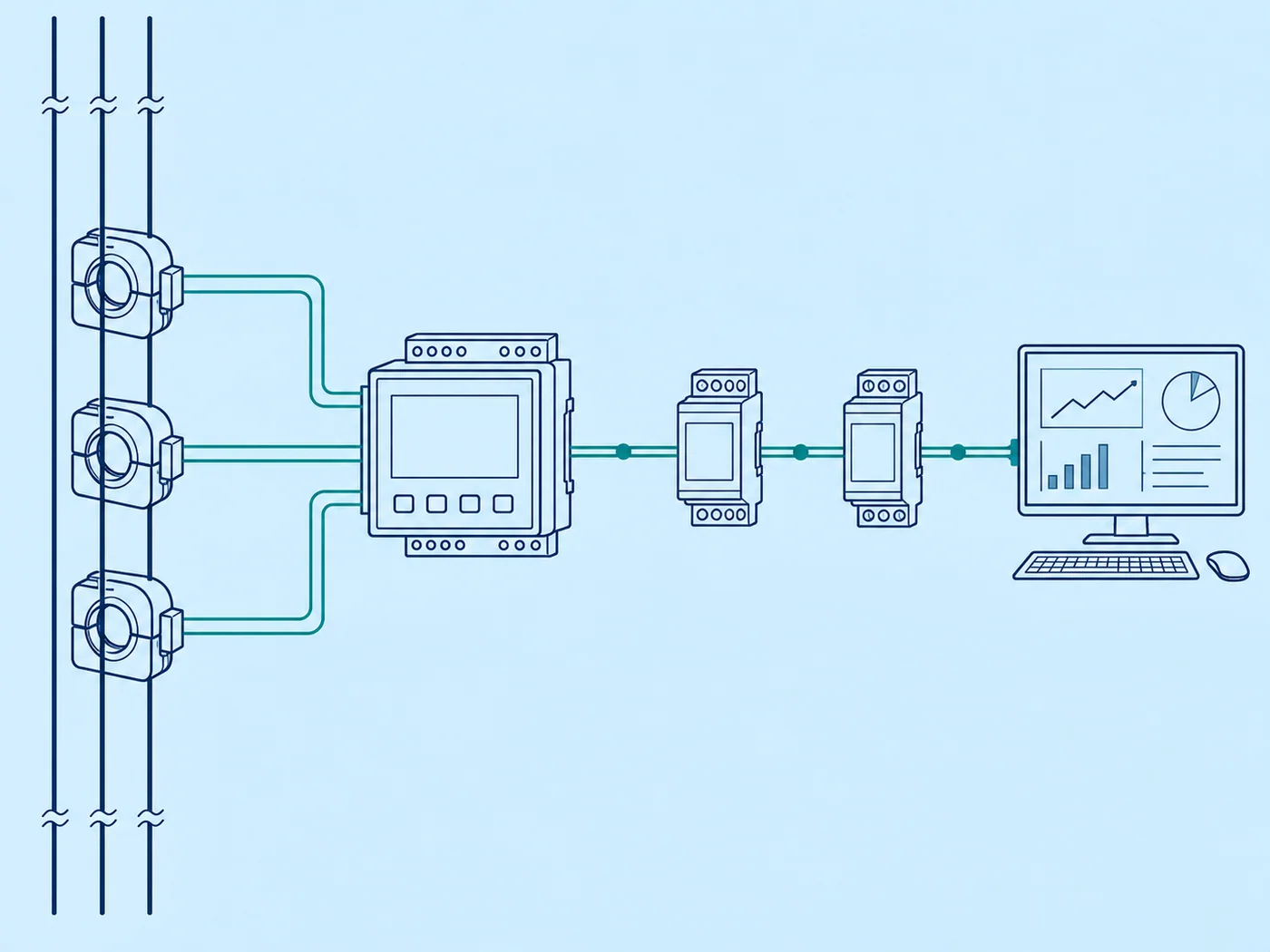

Xác định từng đầu vào đo lường

Liệt kê từng thông số về số lượng yêu cầu, dải giá trị danh định, giá trị tối đa dự kiến, cách bố trí pha và giao diện cảm biến yêu cầu. Việc đo dòng điện có thể cần sử dụng CT hoặc shunt; việc đo điện áp có thể là đo trực tiếp hoặc qua biến áp. Cách đấu dây cụ thể và các ranh giới cách ly phải được lấy từ tài liệu của các sản phẩm được đề xuất.

Không được suy ra loại tín hiệu đầu vào dựa trên màn hình hiển thị phía trước. Hai đồng hồ có kích thước tương tự nhau có thể chấp nhận các tín hiệu khác nhau hoặc cần nguồn điện phụ khác nhau. Hãy coi mỗi mã đặt hàng là một hệ thống đo lường riêng biệt.

So sánh riêng biệt các đầu ra và các kênh liên lạc

Một nhãn hiệu đa chức năng không đảm bảo hỗ trợ RS485, Modbus, đầu ra rơle, đầu ra xung hoặc truyền lại tín hiệu tương tự. Hãy yêu cầu rõ ràng từng chức năng cần thiết. Trong trường hợp thiết bị được trang bị cổng giao tiếp, hãy kiểm tra lớp vật lý, giao thức, bản đồ thanh ghi, cách định địa chỉ, tốc độ truyền và khả năng tương thích hệ thống.

Schneider mô tả các đồng hồ đo đa chức năng là thiết bị tích hợp nhiều thông số điện, trong khi các hồ sơ sản phẩm chi tiết của hãng lại phân tách các chức năng truyền thông và I/O theo từng mẫu. Đó chính là mô hình bằng chứng chính xác: khả năng của danh mục sản phẩm không đồng nghĩa với khả năng theo thứ tự chính xác.

Bao gồm độ chính xác và việc đưa vào vận hành

Hãy nêu rõ các yêu cầu về hiệu suất đo lường và các điều kiện mà những yêu cầu này có ý nghĩa. Lớp độ chính xác, độ phân giải, tốc độ cập nhật và sai số cảm biến là những khái niệm khác nhau. Chuỗi đo lường hoàn chỉnh có thể bao gồm sai số của CT hoặc shunt, hệ thống dây dẫn và cấu hình, cũng như chính thiết bị đo.

Các thiết bị đa chức năng có thể giảm số lượng lỗ cắt trên bảng điều khiển nhưng lại bổ sung thêm các tùy chọn cài đặt. Ghi lại các tỷ lệ CT, hệ thống dây dẫn, thông số truyền thông và quyền đặt lại nguồn năng lượng. Bảng hướng dẫn vận hành giúp ngăn chặn tình trạng đồng hồ đo hoạt động bình thường lại cho ra các giá trị sai lệch do cấu hình không chính xác.

So sánh phạm vi vòng đời

Khi chỉ cần một chỉ số hiển thị, việc thay thế một đồng hồ đo chuyên dụng có thể dễ dàng hơn. Đồng hồ đo đa chức năng có thể giúp đơn giản hóa việc mở rộng hệ thống và giám sát từ xa khi những chức năng đó thực sự cần thiết. Nên so sánh các yếu tố như chiến lược dự phòng, sao lưu cấu hình, đào tạo nhân viên vận hành và mức độ phức tạp khi tích hợp, thay vì chỉ xem xét riêng giá thành của thiết bị.

Tránh chi trả cho những nhu cầu sử dụng trong tương lai chưa được xác định rõ. Nếu sau này có thể cần đến các dịch vụ truyền thông, hãy chỉ định cụ thể cổng và giao thức ngay từ bây giờ hoặc xác nhận lộ trình nâng cấp đã được xác định rõ. Một mô tả mơ hồ về “đồng hồ thông minh” không phải là một kế hoạch vòng đời.

Xây dựng hồ sơ chứng cứ trước khi được phê duyệt

Tạo một bảng đánh giá cho mã đặt hàng của Đồng hồ đo kỹ thuật số được đề xuất. Ghi các thông tin đầu vào của dự án vào một cột và bằng chứng từ nhà cung cấp vào cột còn lại. Giữ nguyên các trang, bản vẽ, đường cong và bảng số liệu chính xác đã được sử dụng trong quá trình ra quyết định, bao gồm cả ngày sửa đổi hoặc ngày trích xuất của chúng. Một trang phân loại có thể giúp xác định bối cảnh của dòng sản phẩm, nhưng các thông số kỹ thuật chính xác hoặc thông tin về kết nối phải có nguồn gốc từ cấu hình được báo giá.

Hãy kiểm tra xem mọi giá trị được chấp nhận có mô tả cùng một mặt hàng có thể đặt hàng hay không. Các vỏ máy tương tự có thể chứa các mạch điện, nguồn cấp, đầu nối, cách bố trí luồng khí hoặc phụ kiện khác nhau. Không được kết hợp giới hạn tối đa của dòng sản phẩm từ một biến thể, bản vẽ từ một biến thể khác và tính năng tùy chọn từ một biến thể thứ ba. Hãy đánh dấu rõ ràng các trường chưa được xác định thay vì để chúng bị bỏ qua trong báo giá thương mại.

Kiểm soát các thay đổi trong quá trình tìm nguồn cung ứng

Giữ nguyên hồ sơ ứng dụng trong khi các nhà cung cấp trả lời. Nếu tải, điện áp, môi trường, chế độ hoạt động, vỏ bọc, phương pháp làm mát hoặc công suất yêu cầu có thay đổi, hãy ban hành một bản hồ sơ sửa đổi và yêu cầu từng nhà cung cấp xác nhận lại sản phẩm ứng cử. Nếu không, hai báo giá có thể trông tương đương nhau nhưng lại đáp ứng các yêu cầu kỹ thuật khác nhau.

Một sản phẩm thay thế được đề xuất phải đáp ứng các tiêu chí đánh giá tương tự. Việc có kích thước tương ứng, hình ảnh sản phẩm tương tự hoặc cùng mức đánh giá tiêu đề là chưa đủ. Sản phẩm thay thế phải đáp ứng đầy đủ các chức năng và điều kiện yêu cầu thông qua tài liệu chứng minh cụ thể của chính nó.

Những sai sót thường gặp trong mua sắm

• Chọn đồng hồ đo kỹ thuật số từ một mức xếp hạng tiêu đề trong khi không xác định bối cảnh ứng dụng.
• Sử dụng đường cong, sơ đồ đầu cuối hoặc thông số hiệu suất từ một mẫu xe cùng dòng.
• So sánh dữ liệu trong điều kiện không khí tự do, dữ liệu danh định hoặc dữ liệu cực đại của dòng sản phẩm với điểm làm việc của ứng dụng.
• Coi các phụ kiện đi kèm và các chức năng của hệ thống là những điều hiển nhiên chỉ cần nhìn vào tên sản phẩm.
• Phê duyệt việc thay thế mà không cần mở lại quá trình xem xét chứng cứ kỹ thuật.

Một nhãn hiệu đa chức năng không nhất thiết phải hỗ trợ mọi chế độ đo, giao thức RS485 hay Modbus, hay đầu ra rơle. Nếu người vận hành phải theo dõi hai giá trị đo cùng lúc, một màn hình điều khiển bằng menu duy nhất có thể kém hữu ích hơn so với các thiết bị hiển thị chuyên dụng, ngay cả khi nó liệt kê nhiều chức năng hơn.

Cách so sánh các đề xuất của nhà cung cấp

Điểm so sánh	Bằng chứng cần thiết	Không chấp nhận

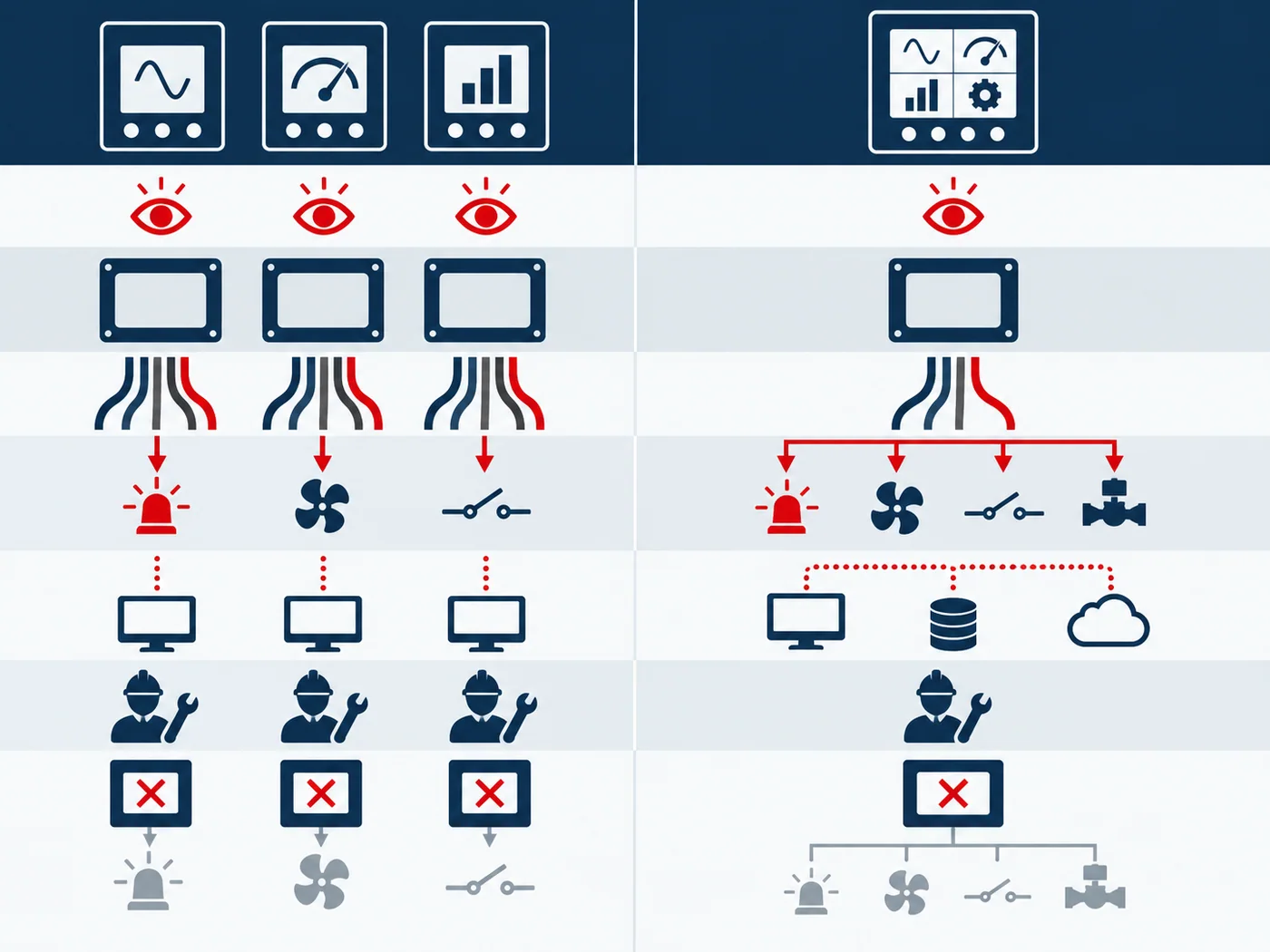

Điểm quyết định	Đồng hồ đo đơn chức năng	Máy đo đa chức năng
Hiển thị tác vụ	Một giá trị cốt lõi vẫn luôn rõ ràng	Các giá trị đa dạng có thể cần đến các trang hoặc menu
Khoảng trống trên bảng điều khiển	Mỗi chức năng hiển thị tương ứng với một lỗ cắt	Có thể tổng hợp nhiều kết quả đo
Cấu hình	Thường hẹp hơn và đơn giản hơn	Các thông số tỷ lệ, cài đặt hệ thống dây dẫn và truyền thông khác
Tích hợp	Có thể là kết quả chỉ áp dụng cho khu vực địa phương hoặc dành riêng cho từng mẫu sản phẩm	Có thể cung cấp các tính năng giao tiếp/I/O tùy theo từng biến thể cụ thể
Tác động của sự cố	Một chỉ số bị ảnh hưởng	Một số thiết bị đo lường có thể dùng chung một thiết bị

Hãy chuẩn hóa mọi đề xuất về Đồng hồ đo kỹ thuật số thành cùng một bản ghi ứng dụng. Ghi chú các phiên bản sửa đổi tài liệu, điều kiện thử nghiệm và các câu hỏi chưa được giải đáp bên cạnh từng giá trị. Một đề xuất vẫn có thể giữ được tính hấp dẫn về mặt thương mại dù chưa hoàn chỉnh về mặt kỹ thuật, nhưng các bằng chứng còn thiếu phải được hiển thị rõ ràng cho đến khi được giải quyết.

Quy trình ra quyết định

• Hãy liệt kê các kích thước và chỉ ra những kích thước nào phải được hiển thị cùng lúc.
• Xác định hệ thống điện và các giao diện cảm biến.
• Hãy nêu rõ các yêu cầu về hiển thị, đầu ra và truyền thông một cách riêng biệt.
• Kiểm tra phạm vi chính xác, độ chính xác và tài liệu hướng dẫn đấu dây.
• So sánh diện tích bảng điều khiển với tác động của việc vận hành thử và sự cố.
• Khóa mã mô hình và bản ghi cấu hình cho yêu cầu báo giá (RFQ).

Ghi lại các thông số đo lường bắt buộc của nhà điều hành và liệu các thông số này có phải được đo đồng thời hay không. Phù hợp chính xác các đầu vào đồng hồ đo, giao diện cảm biến, độ chính xác và đầu ra với nhiệm vụ đó, sau đó so sánh diện tích bảng điều khiển và mức độ phức tạp trong quá trình vận hành thử trước khi lựa chọn một thiết bị đa chức năng.

Danh sách kiểm tra việc chuẩn bị hồ sơ yêu cầu báo giá (RFQ)

Một yêu cầu báo giá (RFQ) hữu ích khi so sánh đồng hồ đo bảng điều khiển đơn chức năng với đa chức năng phải đủ súc tích để dễ trả lời và đủ chi tiết để tránh những giả định ngầm. Hãy xác định các giá trị chưa rõ dưới dạng câu hỏi và yêu cầu mã đặt hàng chính xác thay vì chỉ đưa ra khuyến nghị chung chung về dòng sản phẩm.

• Các đại lượng đo lường và phạm vi yêu cầu
• Cách bố trí hệ thống dây điện một pha hoặc ba pha
• Thông tin chi tiết về CT, shunt hoặc đầu vào trực tiếp
• Các yêu cầu về hiển thị và khả năng quan sát đồng thời
• Đầu ra, RS485 và các yêu cầu chính xác về giao thức
• Độ chính xác, nguồn cấp phụ, đường cắt và độ sâu
• Bản ghi cấu hình, số lượng và điểm đến

Yêu cầu cung cấp phiên bản bảng dữ liệu mới nhất và phạm vi của bất kỳ tuyên bố nào liên quan đến chứng nhận, khả năng tương thích hoặc hiệu suất. Ghi lại số lượng và điểm đến sau khi đã có các thông tin kỹ thuật để các điều khoản thương mại không làm lu mờ các vấn đề kỹ thuật chưa được giải quyết.

Các điều kiện dừng trước khi phát hành lệnh

Không được phê duyệt đơn đặt hàng trong các trường hợp sau: thông tin đầu vào quan trọng của ứng dụng chưa được xác định; mẫu sản phẩm được trích dẫn còn mơ hồ; thông số kỹ thuật bắt buộc chỉ được hỗ trợ bởi tài liệu của nhà sản xuất khác; hoặc điều kiện lắp đặt nằm ngoài phạm vi bằng chứng hiện có. Đây là những lỗ hổng về mặt kỹ thuật, chứ không phải chi tiết biên tập.

Biên bản phê duyệt cần nêu rõ chức năng của hạng mục được lựa chọn, những nội dung nằm ngoài phạm vi của hạng mục đó và các tài liệu cụ thể nào làm cơ sở cho quyết định. Nếu đơn đăng ký hoặc ứng viên có thay đổi, cần tiến hành lại các bước kiểm tra liên quan thay vì tiếp tục áp dụng kết luận trước đó.

Các câu hỏi thường gặp

Máy đo đa năng có phải lúc nào cũng chính xác hơn không?

Không. Số lượng chức năng và độ chính xác của phép đo là hai thông số kỹ thuật riêng biệt.

RS485 có bao gồm giao thức Modbus RTU không?

Không tự động. Hãy kiểm tra kỹ giao thức, bản đồ đăng ký và mô hình.

Một màn hình đa chức năng có thể thay thế được nhiều đồng hồ đo chuyên dụng không?

Đôi khi, nhưng chỉ khi các giá trị yêu cầu, mức độ hiển thị, cách kết nối và quy trình vận hành được đáp ứng.
