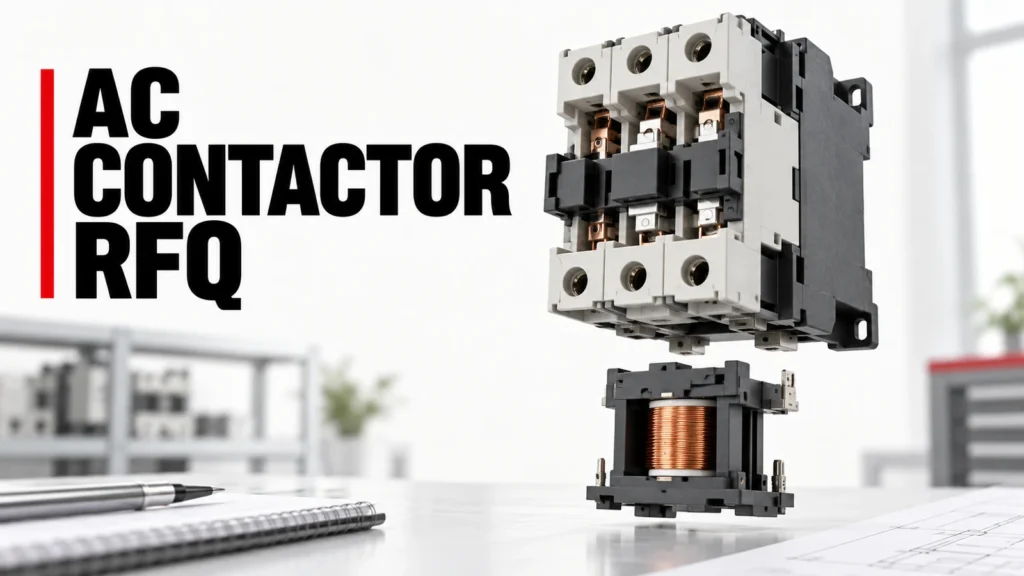

AC Contactors for Industrial Motor Control · RFQ Checklist
قائمة مراجعة طلب عرض الأسعار لموصلات التيار المتردد من AC: الحمل، والملف، والأقطاب، والملحقات
يجب أن تحدد طلبات عروض الأسعار الخاصة بموصلات التيار المتردد (AC) الحمل، ومصدر تغذية الملف، والأقطاب الرئيسية، والوظائف الإضافية بشكل منفصل. فالتصنيف الحالي وحده لا يكفي لإعلام المورد بما إذا كان الجهاز سيقوم بتشغيل محرك أو سخان أو أي حمل آخر، وقد يحتوي موصل مشابه من الناحية المادية على ملف غير مناسب أو ترتيب غير صحيح للملامسات الإضافية.
تحول قائمة مراجعة المشتري هذه تلك الفروق إلى استفسار قابل للمقارنة. فهي لا تحدد طرازًا معينًا ولا تدعي أن مقاولًا عشوائيًا ومرحل الحمل الزائد قد تم اختبارهما معًا. وتظل الوثائق الدقيقة لرمز الطلب وتصميم اللوحة هي الأساس الذي تستند إليه الموافقة.

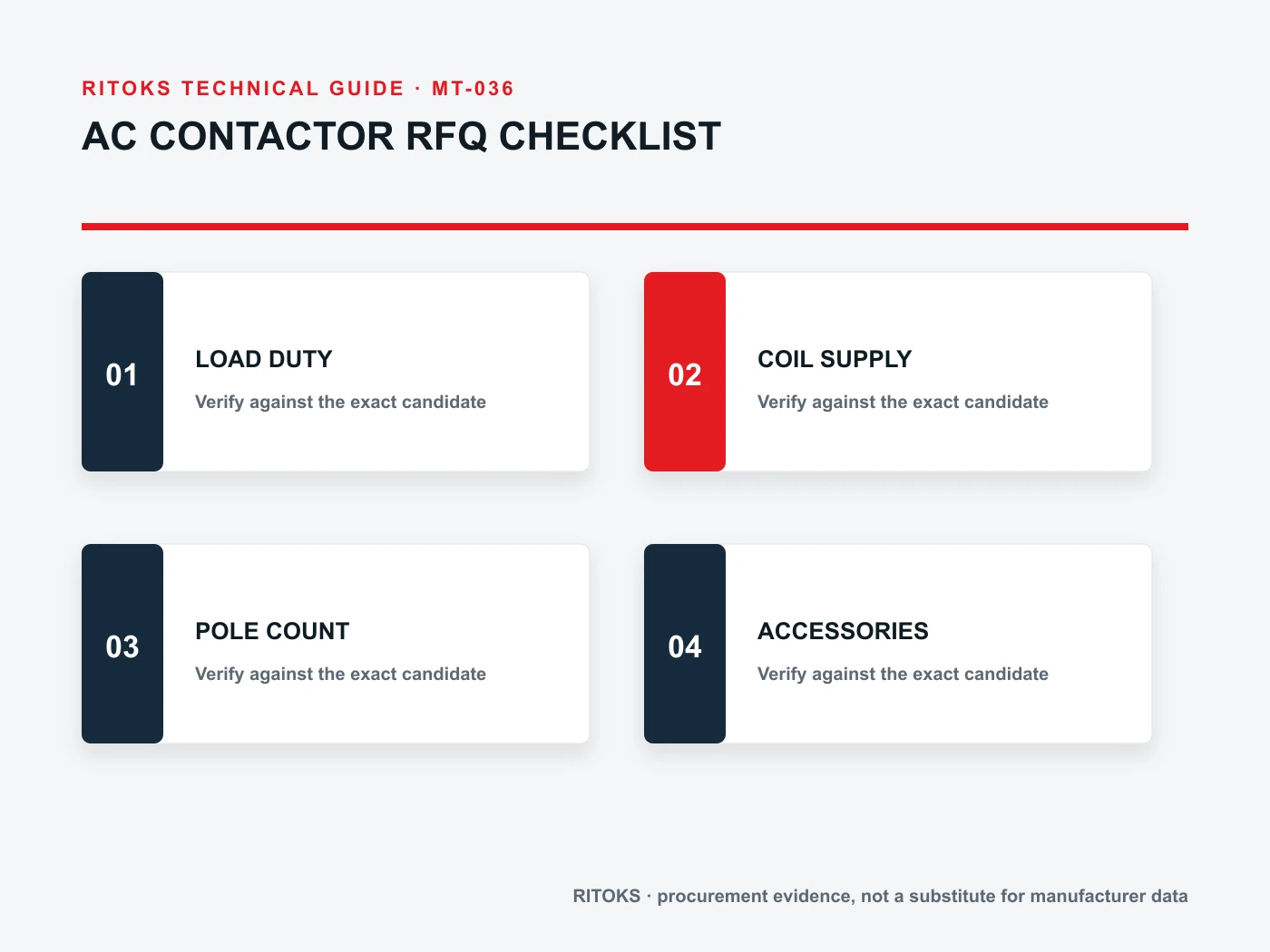

صف الحمل الموجود قبل الملامس
حدد ما إذا كان الحمل عبارة عن محرك، أو سخان مقاوم، أو دائرة إضاءة، أو محول، أو جهاز آخر. اذكر جهد التغذية، والتردد، والتيار العادي، والتيار القصوى، والتيار المتوقع عند التبديل، ودورة التشغيل، إن كانت معروفة. وتعتبر فئة الاستخدام والعبء ذو الصلة أكثر دلالة من مجرد ذكر قيمة التيار بالأمبير بمعزل عن التطبيق الفعلي.
بالنسبة للمحرك، يرجى إرسال بيانات اللوحة التعريفية، وطريقة التشغيل، وتيار التشغيل، وتكرار عمليات التشغيل. بالنسبة للسخان، يرجى توضيح ما إذا كان التحكم يتم بشكل متقطع أم بدورات سريعة. بالنسبة للأحمال غير المعتادة، يرجى تضمين شكل الموجة أو بيانات الشركة المصنعة. توجه إرشادات مواصفات الملامسات من شركة Schneider Electric بشكل صريح إلى الفصل بين الملامسات الرئيسية والملامسات المساعدة والملف، وتطلب تحديد معدل تشغيل الحمل في حالة عدم تحديد فئة الاستخدام.
اطلب من المورد تحديد القيم الدقيقة للتيار والجهد التشغيليين المقننين للمرشح في فئة الاستخدام ذات الصلة. لا تقارن القيمة المقننة للحمل المقاوم لطراز ما بالقيمة المقننة للتشغيل كمحرك لطراز آخر كما لو كانتا متكافئتين. احرص على تدوين ظروف الاختبار بجانب الرقم في ورقة المقارنة.
تحديد الأعمدة الرئيسية وترتيب الدوائر الكهربائية
يرجى تقديم سطر واحد يوضح عدد القطبين اللذين يجب تبديلهما، وما إذا كانت نقاط التلامس مفتوحة عادةً أم مغلقة عادةً، وما إذا كان السلك المحايد أو موصل آخر متضمنًا. تتطلب بعض التطبيقات أزواجًا متشابكة أو ترتيبات عكسية بدلاً من استخدام موصل واحد. ولا يُعد عدد الأطراف المرئية في صورة المنتج بديلاً عن مخطط التوصيل الدقيق.
يجب توضيح ما إذا كان المُوصل هو عنصر التبديل الوحيد أم جزءًا من مشغل المحرك. وينبغي توضيح علاقته بالحماية من الحمل الزائد وقصر الدائرة، بما في ذلك رموز ترتيب أجهزة الحماية الموجودة قبله، إن كانت معروفة. ولا يُعتبر المُوصل قاطعًا لقطع التيار في حالة الأعطال لمجرد تركيبه في لوحة محمية.
بالنسبة لعمليات العكس أو التبديل، قم بوصف أجهزة القفل المترابطة الميكانيكية والكهربائية، ومنطق التحكم، وترتيب نقاط التلامس المطلوبة. يجب أن يعرف المورد ما إذا كان الملحق مُركَّبًا من المصنع، أو تم طلبه بشكل منفصل، أو مدمجًا في مجموعة المُشغِّل. لا تفترض أن نقطة التلامس الإضافية يمكن أن تعمل كقطب طاقة.
قم بمطابقة الملف مع مصدر الطاقة الفعلي لوحدة التحكم
حدد جهد التحكم، ونوع التيار (متردد أم مستمر)، والتردد بالنسبة للملفات التي تعمل بالتيار المتردد، والتفاوت المسموح به في الإمداد، وسعة المصدر. ويُعتبر تصنيف الملف اختيارًا منفصلاً عن تصنيف الوصلة الرئيسية. فقد يفشل المقوم الذي يحتوي على أقطاب طاقة مناسبة في التشغيل أو الإيقاف بشكل صحيح إذا كان إمداد الملف غير صحيح.
استفسر عن استهلاك التيار الداخلي للملف واستهلاك التيار الثابت في الحالات التي تكون فيها سعة خرج وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو محول التحكم أو مصدر الطاقة محدودة. إذا كانت هناك حاجة إلى مرحل واجهة أو مكون كابح، فقم بتضمينه في تصميم اللوحة. يمكن أن يؤثر كبح الملف على سلوك التحرير، لذا اختره وفقًا لإرشادات الشركة المصنعة بدلاً من إضافة مكون عشوائي لاحقًا.
اشرح الاستجابة المطلوبة في حالة انقطاع التيار الكهربائي وعودته. فالآلة التي قد تعيد التشغيل تلقائيًا تحتاج إلى نظام تحكم مدروس. ولا يقرر ملف المقوم بمفرده مدى سلامة إعادة التشغيل التلقائي؛ بل إن منطق المشروع وتقييم المخاطر هما اللذان يحددان ذلك.
حساب نقاط التلامس المساعدة حسب الوظيفة
اذكر كل ملامس مساعد من النوع «مفتوح عادةً» و«مغلق عادةً» المطلوب لأغراض الإغلاق التام، أو التغذية الراجعة، أو الترابط، أو الإشارة، أو المراقبة عن بُعد. حدد جهد الدائرة والحمل على كل ملامس. قد تكون الملامسات المساعدة مدمجة في الجهاز أو مضافة بواسطة وحدات متوافقة؛ ويجب التأكد من رمز الطلب الدقيق ومواضع التركيب المسموح بها.
لا تقم بمقارنة ملامس مساعد عادي بملامس مرآة مصنف للسلامة دون وجود دليل دقيق. إذا كانت بنية التحكم تعتمد على سلوك معين للملامس، فحدد المتطلبات واطلب الوثائق ذات الصلة من الشركة المصنعة. فقد يكون للكتل التي تبدو متشابهة وظائف مختلفة.
قم بإعداد مخطط تحكم بدلاً من الاكتفاء بعدد الملامسات فقط. فعبارة “ملامستان من نوع NO” تكون غامضة إذا كان يجب توفر إحدى الملامستين قبل تشغيل نظام القفل المتبادل، أو إذا كان موقع التركيب مهمًا. ولا يمكن للمورد التحقق من توافق الملحقات إلا عندما تكون الوظيفة المقصودة واضحة.
توفير شروط التركيب والتنسيق
يجب مراعاة درجة الحرارة المحيطة، وحدود المساحة المتاحة في اللوحة، واتجاه التثبيت، وأحجام الموصلات، ونوع الأطراف، ومصادر الحرارة القريبة. اطلب الحصول على الأبعاد الدقيقة للجهاز، والمسافات الآمنة، وتعليمات التركيب. فقد يؤثر استخدام بديل ذي إطار أكبر على تهوية العلبة، أو انحناء الكابلات، أو سعة سكة DIN.
حدد المصهر أو القاطع الكهربائي الموجود في المرحلة الأولية، وأي مرحل تحميل زائد، وتيار العطل المتوقع. إذا كان المشروع يتطلب تنسيق المشغل أو تصنيف الدائرة القصيرة للوحة، فاطلب أدلة اختبار التوافق الخاصة بالأجهزة الفعلية. لا يمكن لتصنيف تيار المُشغِّل وحده أن يحدد أداء المجموعة في حالات العطل.
تغطي المواصفة القياسية IEC 60947-4-1 الملامسات الكهروميكانيكية ومشغلات المحركات، لكن الإشارة إلى هذه المواصفة لا تثبت أن مجموعة معينة من منتجات RITOKS معتمدة. احتفظ بورقة بيانات الطراز الدقيق ووثائق التنسيق ذات الصلة في ملف المشروع.

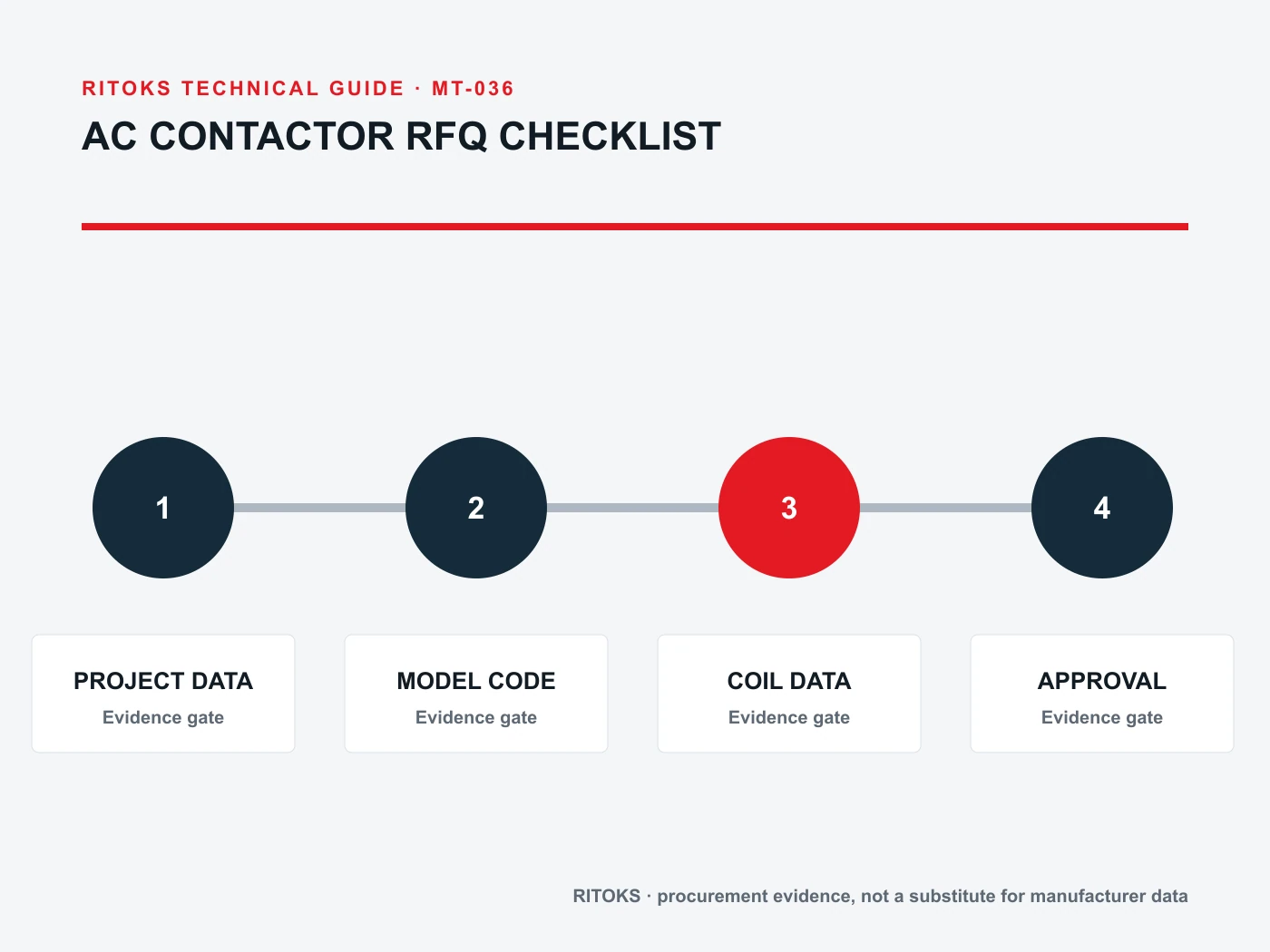

استخدم مصفوفة استجابات الموردين
| حقل طلب عرض الأسعار | لوازم المشروع | مرتجعات الموردين |
|---|---|---|
| تحميل | النوع، التيار، الجهد، ونسبة التشغيل | التصنيف وفقًا لفئة الاستخدام المطابقة |
| منافذ الطاقة | الأقطاب ومخطط الدائرة الكهربائية | الترتيب الدقيق للاتصال |
| ملف | التحكم في الإمداد والمنطق | رمز الملف ومعدل الاستهلاك |
| الوحدات المساعدة | وظائف وإشارات الاتصال | رموز ترتيب الكتل المتوافقة |
| لوحة | المساحة، والبيئة المحيطة، والتوصيلات الكهربائية | قواعد الرسم والتركيب |
| الحماية | أجهزة الحماية من التيار العالي والحمل الزائد | أدلة التنسيق إذا لزم الأمر |
يجب تقديم رمز الطلب الكامل، بما في ذلك لاحقة الملف والملحقات. قارن بين الخيارات المتاحة في نفس الاستخدام. إذا اقترح المورد بديلاً يتطلب تغيير الملف أو اتجاه الأطراف أو ترتيب المكونات الإضافية، فقم بتسجيل التعديلات اللازمة على الأسلاك أو منطق التحكم.
توضيح الفرق بين طلبات الاستبدال وطلبات التصميم الجديد
لطلب استبدال، يرجى إرسال رمز الطلب القديم، وصور الملصقات، والرسم التخطيطي الأصلي للوحة، وسبب الاستبدال. يرجى تحديد الواجهات التي لا يمكن تغييرها. لا تفترض أن الجهاز الجديد يمكن تركيبه مباشرةً لمجرد أن عرض إطاره أو ملصقه الحالي مشابهان. تحقق من جهد الملف، وترتيب نقاط التلامس، وطريقة التثبيت، والمطاريف، والكتل المساعدة.
في حالة التصميم الجديد، حدد متطلبات الأداء والمساحة دون إلزام المورد برقم قطعة قديم تعسفي. اطلب عرضًا لجهاز مقترح، واذكر بوضوح المدخلات التي لم يتم البت فيها بعد. يمكن أن يكون عرض الأسعار مشروطًا ريثما تنتهي الإدارة الهندسية من تحديد شكل موجة الحمل أو مخطط الحماية، ولكن لا ينبغي الخلط بينه وبين الموافقة النهائية.
قم بتخطيط اختبارات التشغيل للتحقق من استجابة الملف، والتوقف عند الأوامر، والتغذية الراجعة المساعدة، واستجابة انقطاع التيار بسبب الحمل الزائد في الوحدة المجمعة بالكامل. تهدف هذه الاختبارات إلى التحقق من صحة التوصيلات الكهربائية وسلوك نظام التحكم؛ وهي لا تحل محل أدلة اختبار النوع الخاصة بالتشغيل في حالة الأعطال. احتفظ بالإعدادات والرسومات مع اللوحة النهائية.
فئة RITOKS ومسار تقديم العروض
الـ فئة الملامس الكهربائي التي يعمل بالتيار المتردد و مجموعة المقاطع ZS3TF تحديد النطاق التجاري. ولا يحدد الوصف الخاص بهذه العائلة التصنيف الدقيق للحمل الحركي للنوع المعين، أو الملف المناسب، أو الملحقات المطابقة.
يرجى إرسال جدول التحميل والتحكم المكتمل عبر جهة الاتصال بشركة RITOKS. اطلب ورقة البيانات الدقيقة، ومخطط الأسلاك، والأبعاد، ورموز الملحقات. فطلب عرض الأسعار الواضح يتيح للمورد الإجابة عن سؤال يتعلق بالتطبيق الفعلي بدلاً من الاختيار بناءً على قيمة عامة للأمبير.
يرجى تحديد تفاصيل الملحقات وأدوات التحكم قبل تقديم الطلب
غالبًا ما تُعامل قوائم الملحقات على أنها أمور اختيارية ثانوية، لكنها قد تحدد ما إذا كان تسلسل التحكم في الماكينة يعمل أم لا. يجب الفصل بين التلامس المساعد المستخدم في نظام القفل المترابط المتعلق بالسلامة والتلامس المستخدم فقط لمصباح الإشارة. ويجب تحديد الحالة المطلوبة (مفتوح عادةً أو مغلق عادةً)، ومدة تشغيل دائرة التحكم، وما إذا كان يجب أن يكون التلامس مرتبطًا ميكانيكيًا أو متطابقًا من حيث التصنيف وفقًا للتصميم ذي الصلة. ولا يجوز استنتاج وظيفة تتعلق بالسلامة من ملصق تلامس مساعد عادي.
تحقق من أي وحدة لتخفيف الطفرات كجزء من دائرة الملف. يمكن أن يحمي تخفيف الطفرات مخرج وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو يقلل من الضوضاء الكهربائية، ولكنه قد يؤثر أيضًا على توقيت التشغيل. يجب أن تتوافق الوحدة المحددة مع تقنية الملف وتسلسل التحكم. إذا كانت اللوحة تستخدم مخرجًا إلكترونيًّا، فاطلب معرفة استهلاك التيار الاندفاعي واستهلاك التيار الثابت حتى يمكن التحقق من قدرة المخرج مقارنةً بالجهاز المحدد.
تأكد مما إذا كان هناك حاجة إلى قفل ميكانيكي، أو مرحل الحمل الزائد، أو وحدة مساعدة، أو غطاء طرفي، وما إذا كان من الممكن تركيبها على الإطار المختار. قد تُظهر صورة في الكتالوج ملحقات غير مضمنة في الملامس الأساسي. اطلب رموز طلب منفصلة ورسمًا أبعاديًا مجمَّعًا عندما تكون المساحة محدودة.
استعرض الاستبدال وفقًا للوظيفة، وليس وفقًا للعنوان الحالي
في حالة عدم توفر الطراز المذكور في عرض الأسعار، اطلب من المورد الإشارة إلى كل اختلاف في مصفوفة طلب عرض الأسعار. فقد يختلف البديل الذي يتمتع بتيار حراري أعلى عن الطراز الأصلي من حيث تصنيف فئة الاستخدام، أو سلوك الملف، أو موضع الأطراف، أو ترتيب نقاط التلامس الإضافية. ولا ينبغي للمشتري الموافقة عليه إلا بعد أن يتحقق مصمم الدوائر الكهربائية من ملاءمة الدائرة واللوحة.
احتفظ بسجل القرارات مع وثائق الماكينة: المتطلبات الأصلية، ورد المورد، والانحرافات المقبولة، ونتيجة التشغيل. وهذا يجعل عملية شراء قطع الغيار لاحقًا أقل اعتمادًا على ذاكرة شخص واحد لتذكر سبب اختيار مقوم معين. بالنسبة للماكينات المتكررة، قم بمراجعة اللوحة الأولى التي تم تصنيعها قبل تطبيق رمز الطلب نفسه على دفعة الإنتاج بأكملها.
عند طلب معلومات التنسيق، يرجى تقديم جهاز الحماية الفعلي الموجود في المرحلة السابقة وترتيبات الحماية من الحمل الزائد. إن المطالبات المتعلقة بمقاومة الأعطال أو التنسيق ترتبط بشكل خاص بتكوين المجموعة وظروف الاختبار. ولا يكفي الإشارة إلى فئة من الملامسات وحدها للموافقة على قاطع أو مصهر أو تكوين أسلاك مختلف. يرجى الاحتفاظ بالجدول أو التقرير الداعم للتركيبة والجهد الكهربائي المحددين.
الأسئلة الشائعة
هل يكفي نظام التحكم بجهد 24 فولت لتحديد الملف؟
لا. حدد ما إذا كان التيار مترددًا أم مستمرًّا، وتقلبات التيار الكهربائي، وسعة المصدر، ومنطق التبديل. يجب أن يتطابق الرمز الدقيق للملف مع تلك الشروط.
هل يمكن استخدام قاطع تيار مصمم للاستخدام مع أجهزة التدفئة مع محرك له نفس التيار؟
لا بد من التحقق من فئة استخدام المحرك ومدى التحمل (التشغيل/الإيقاف) للطراز المحدد. فأنواع الأحمال تفرض ضغوطًا مختلفة على نقاط التلامس.
هل يمكن استبدال نقاط التلامس الإضافية ببعضها البعض؟
فقط إذا أكدت الشركة المصنعة توافق سلسلة منتجاتها وطريقة التركيب وسلوك التلامس مع الوظيفة المطلوبة.
خلاصة القول
يجب أن تحدد طلبات عروض الأسعار الخاصة بموصلات التيار المتردد (AC) كل من نوع الحمل، وعدد الأقطاب الرئيسية، ومصدر طاقة الملف، والوظائف المساعدة كحقول مستقلة. أضف قيود اللوحة والتنسيق، ثم اشترط تقديم دليل على رمز الطلب الدقيق. فهذا يمنع أن يصبح موصلًا يبدو متطابقًا ظاهريًّا بديلاً مكلفًا للوحة التحكم.
