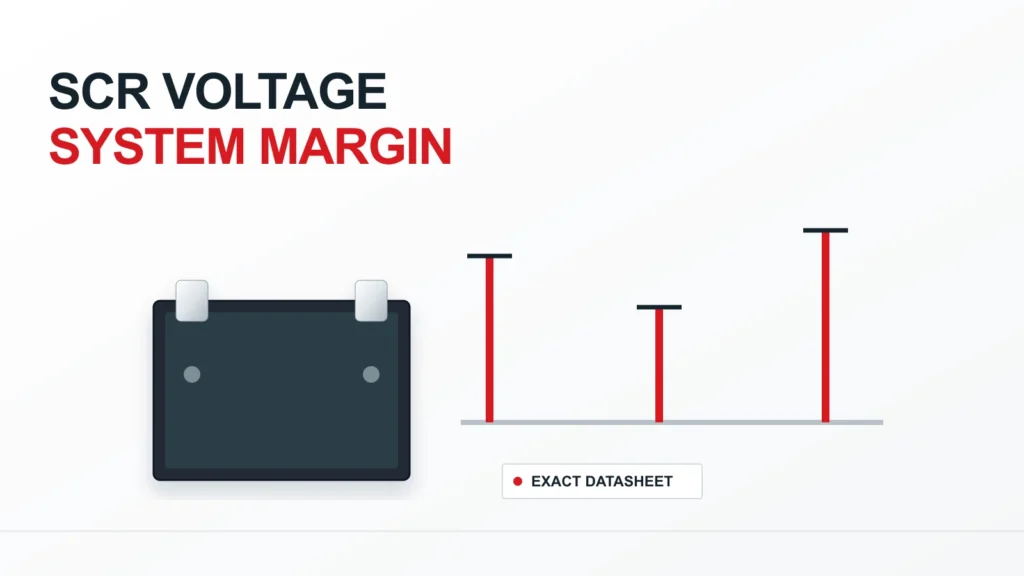

SCR-modulets spændingsværdier: Gentagne spidsværdier og systemmargen

Denne vejledning beskriver de spørgsmål, som købere bør stille vedrørende gentagne spidsværdier og designmargen for industrielle SCR-moduler. Den beregner ikke en godkendt margen, specificerer ikke et udløserkredsløb, vælger ikke en snubber og fastlægger ikke en spændingsklasse for noget bestemt RITOKS-produkt. Projektingeniøren og leverandøren skal arbejde ud fra det samme kredsløb, den samme bølgeform og det nøjagtige datablade for komponenten.

Hovedreglen

Bestem de højeste gentagne fremad- og bagudspændinger, som SCR’en skal blokere, og identificer derefter sandsynlige ikke-gentagne hændelser. Læs de nøjagtige symboler og betingelser i det pågældende moduls datablad. Sammenlign hver belastning med den tilsvarende grænseværdi, idet der skal være en dokumenteret margen, der afspejler kildens tolerance, kredsløbets adfærd og beskyttelsesdesignet. En overspænding eller testværdi må ikke betragtes som en kontinuerlig, gentagen værdi.

Hvorfor en SCR ikke blot er en ensretterdiode

En tyristor forbliver i en blokerende tilstand, indtil dens driftsbetingelser og gate-kommando udløser ledning. I styrede ensrettere, vekselstrømsregulatorer og soft-start-kredsløb afhænger spændingen på tværs af en enhed af kredsløbets topologi og tændingsrækkefølgen. Blokeringsintervallet er derfor en del af valgproblemet. Et eksempel på spændingen over en brodiode kan ikke kopieres uden at undersøge SCR-kredsløbet.

Angiv, om det foreslåede modul indeholder én thyristor, et dobbeltarrangement eller en anden intern topologi. Tegn den faktiske tilslutning, og angiv hver enkelt komponents placering. Et samlingsnavn som f.eks. “SCR-modul” fortæller ikke køberen, hvilke forbindelsesblokke der har hvilken polaritet under alle driftsforhold. Producentens diagram for den nøjagtige bestillingskode er afgørende.

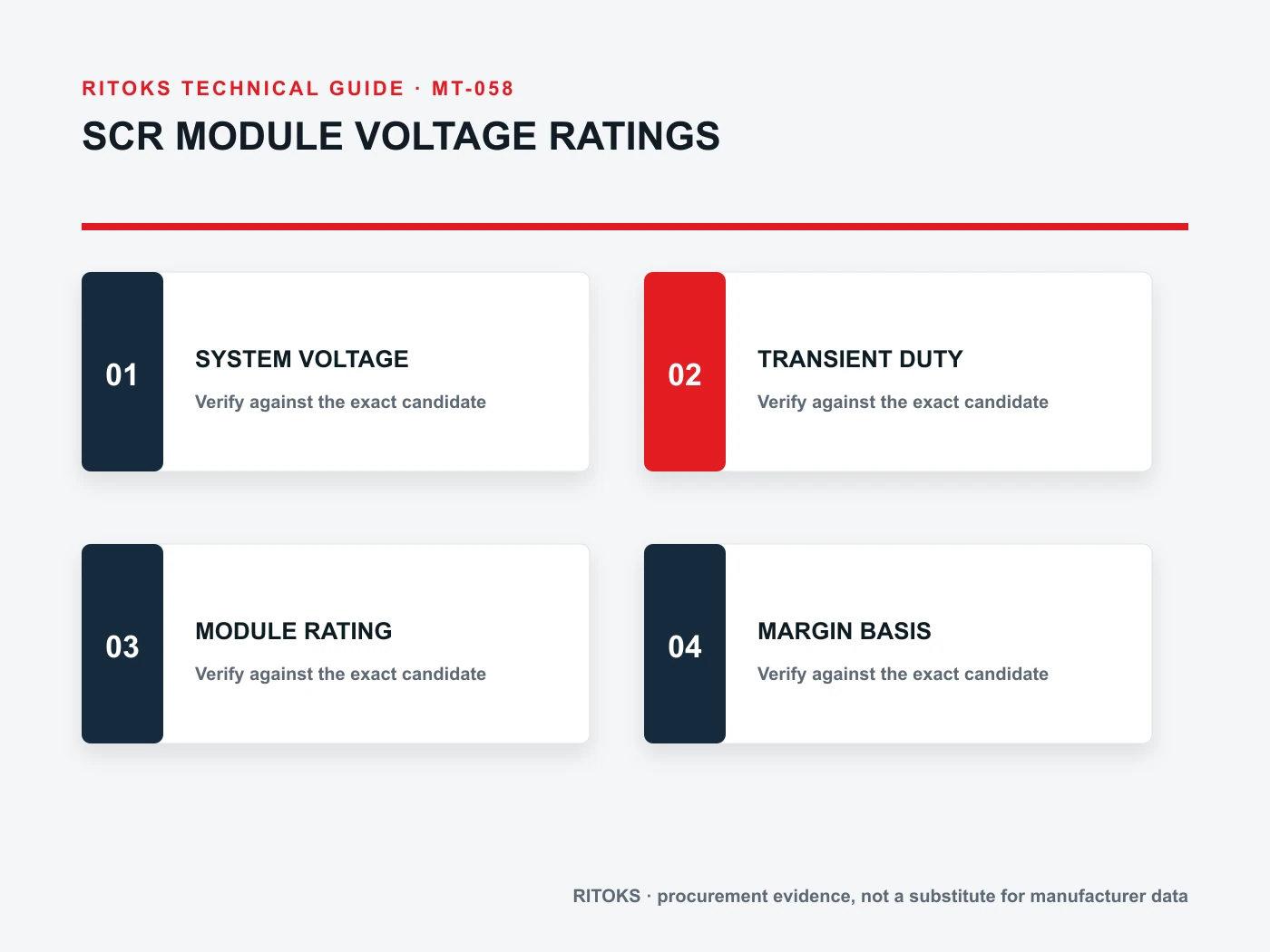

Spørgsmål om spænding	Bevis i form af kredsløbsdata	Bevismateriale fra enheder
Blokering fremad	Maksimal gentagelsestilstand, før udløsning	Matching af fremadrettet gentagen spidsdeklaration
Omvendt blokering	Maksimal gentagen modsat tilstand	Deklaration af matchende omvendt gentagende top
En engangsbegivenhed	Omskiftnings- eller fejlbølgeform ved enheden	Relevante forbigående tilstande eller overspændingsforhold, hvis sådanne er angivet
Dynamisk belastning	Spændingsstigningshastighed og kommutationssituation	Gældende dynamiske grænseværdier og anvendelsesvejledning
Topologi	Projektforbindelse og affyringsrækkefølge	Præcist diagram over det interne kredsløb og tilslutningerne

Læs symboler og betingelser – ikke kun tal

I SCR-datablade kan gentagne spidsværdier for spænding i slukket tilstand, gentagne spidsværdier for spænding i modsat retning og ikke-gentagne spidsværdier være angivet som separate parametre. Symbolerne, definitionerne og testbetingelserne er afgørende. Kontroller, om en værdi gælder for en enkelt thyristor i modulet, for en bestemt tilslutning eller for en bestemt enhedsvariant. Sammenlign ikke forskellige parametre, blot fordi deres numeriske værdier tilfældigvis ligner hinanden.

Når et produktdatablad angiver flere spændingsklasser, skal du markere den række, der svarer til den angivne ordrekode. Bed leverandøren om at fremsende det aktuelle datablad for den nøjagtige model og angiv eventuelle relevante temperatur- eller testbetingelser. Et modul med samme ydre form kan have en anden spændingsklasse eller interne tilslutninger.

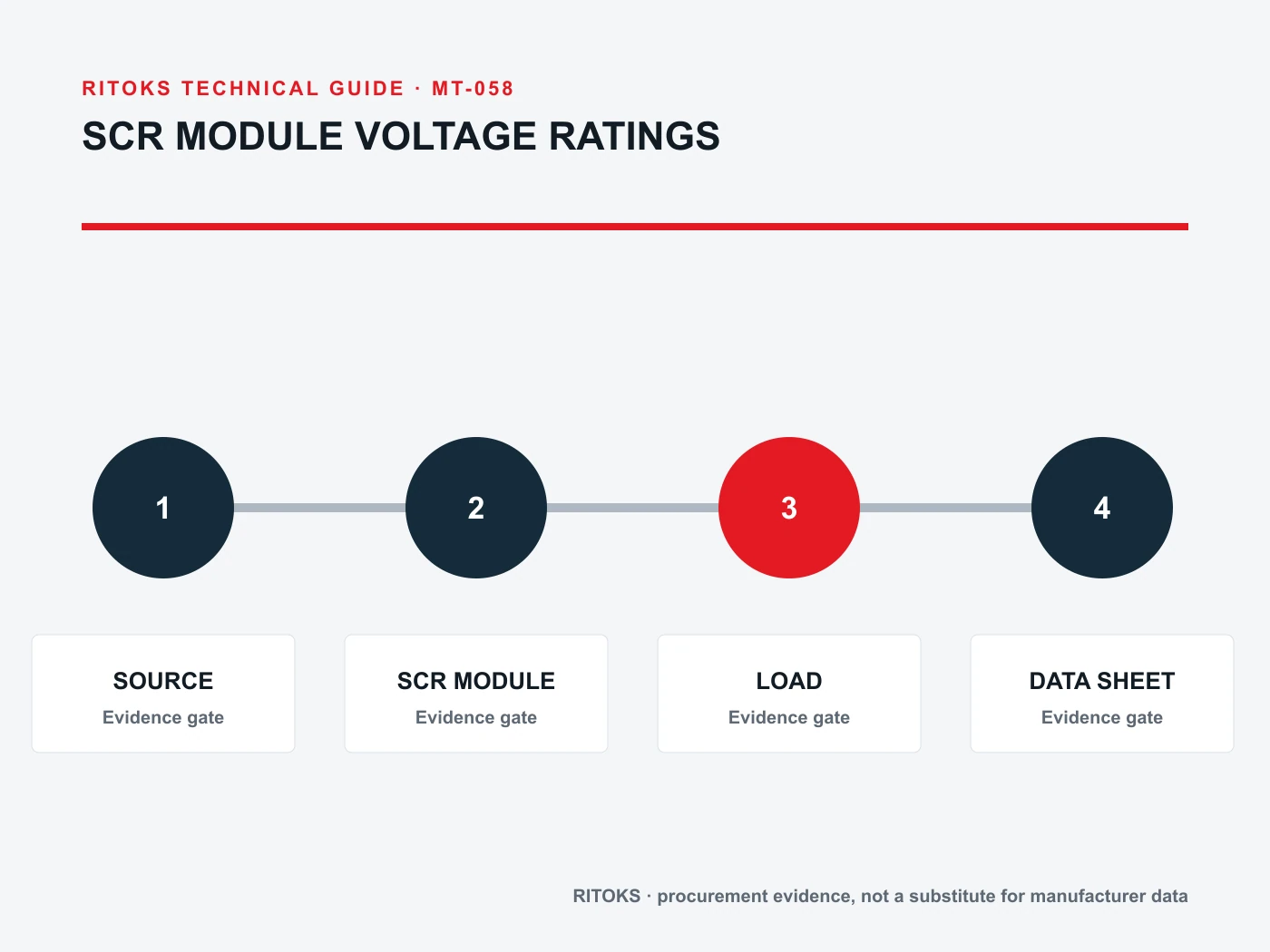

Definer kildeområdet og bølgeformen

Notér kildetype, faseindstilling, transformatorforhold eller forsyningstolerance, frekvens, forventet bølgeform samt eventuelle regenererings- eller tilbageleveringsveje. Den nominelle netmærkning angiver ikke den maksimale spærrespænding ved hver enkelt tyristor. Kredsløbsingeniøren bør beregne spidsværdien på tværs af hver enhed for de påtænkte driftstilstande, herunder tilstandene før tænding og efter kommutering.

Ved en styret ensretter kan jævnstrømsbussen og belastningen påvirke enhedens spænding under kommutering. Ved en vekselstrømsregulator kan belastningens induktive adfærd og koblingssekvensen have betydning. Undgå generelle antagelser, der udelukkende bygger på belastningseffekten. Brug det faktiske skema og bølgeformsanalysen som kilde til det belastningstal, der anvendes ved udvælgelsen.

Overvej opstarts- og fejltilstande

Et udvalg, der udelukkende baseres på stabil ledning, kan overse blokeringstilstande under opstart, nedlukning, tab af gate-styring, fasetab eller en fejlreaktion. Det skal fastslås, hvilke af disse der er sandsynlige, og hvor længe de varer. Den ansvarlige ingeniør bør afgøre, hvilke der er gentagne designscenarier, og hvilke der er undtagelsestilfælde. Denne klassificering afgør, hvilken angivelse i databladet der er relevant.

Man bør ikke henføre en ekstraordinær hændelse til en gentagelsesvurdering uden først at have kontrolleret bølgeformen og producentens betingelser. Omvendt bør man ikke basere sig på en ikke-gentagende overspændingsværdi for at vurdere, om en hændelse, der opstår under normal drift, kan tolereres. Leverandøren bør have indsigt i beskrivelsen af hændelsen i stedet for blot at modtage et maksimumsværdi uden oplysninger om hyppighed og varighed.

Gennemgang af spændingsstigning og kommutering

Dynamisk spændingsbelastning kan være af betydning for tyristorer. En hurtig spændingsstigning på tværs af en blokerende enhed samt forholdene under kommutering kan medføre begrænsninger, der adskiller sig fra den statiske spidsspænding. Bed ingeniørteamet om at vurdere disse forhold ved hjælp af de nøjagtige anvendelsesdata for den pågældende enhed. En generøs statisk spændingsmargin kan ikke i sig selv bevise, at en dynamisk tilstand er acceptabel.

Snubbere og dæmpningskredsløb kan overvejes, når kredsløbet kræver det, men deres komponenter og placering afhænger af topologien og den målte eller beregnede adfærd. Man bør ikke kopiere et RC-kredsløb fra et andet SCR-arrangement. I tilbudsanmodningen bør det fremgå, om leverandøren forventes at yde vejledning vedrørende anvendelsen, og hvilke aspekter der påhviler systemdesigneren.

Gør margenen til et dokumenteret resultat

Systemmargen er forholdet mellem den berettigede belastning af kredsløbet og den relevante grænseværdi for den konkrete komponent under de angivne betingelser. I sammenligningen skal der tages højde for kildens tolerance, usikre bølgeformseffekter, miljøforhold og de anvendte beskyttelseskomponenter. Der angives ingen universel procentdel i denne artikel, da et vilkårligt tal ville skjule de antagelser, der ligger til grund for resultatet.

Angiv, hvem der har ansvaret for beregningen, og hvilken revision af skemaet der anvendes. Hvis sikkerhedsmargenen er utilstrækkelig, kan designteamet ændre enhedens spændingsklasse, kredsløb, styresekvens eller beskyttelse. Indkøbsafdelingen bør registrere det godkendte resultat og sørge for, at eventuelle undtagelser fra leverandørens side forbliver synlige, i stedet for at omdanne en bekymring til en “tilsvarende” vare, der ikke er godkendt.

Spænding er kun én af valgakserne

Et SCR-modul med tilstrækkelig spærrespænding kan stadig ikke opfylde kravene til strøm, overspænding, temperatur eller gate-styring. Strømkurver og arbejdscyklus bestemmer ledningstabet; modulets monteringsforhold bestemmer krydstemperaturen; gate-kredsløbet bestemmer udløsningen under de specificerede betingelser. Hold disse vurderinger adskilt, så en højere angivet spænding ikke fejlagtigt tolkes som fuldstændig egnethed.

Den Kategori for SCR-moduler og det offentliggjorte MTA med dobbelt SCR-system, MTC SCR og MTC med høj strømstyrke Familierne er oversigtssider. Deres titler angiver ikke nogen præcis varianters blokeringsgrænse, portadfærd eller systemkompatibilitet.

Opret en bevismappe med en præcis model

For hver foreslået ordrekode skal du gemme revisionsnummeret på databladet, det interne tilslutningsdiagram, gentagne nominelle værdier for fremad- og bagudgående strøm, relevante dynamiske grænseværdier, strøm- og termiske data samt monteringsvejledning. Anbring projektets belastningsscenarier ved siden af den tilsvarende producentparameter. Hvis et produktsortimentsskema indeholder flere versioner, skal du angive den nøjagtige række og afvise angivelser, der er hentet fra en tilstødende variant.

Vedlæg dokumentationen for snubber- eller beskyttelsesdesignet, når det indgår i vurderingen af spændingsmargenen. Hvis dette design endnu ikke er fastlagt, skal modulvalget markeres som foreløbigt. En leverandør kan bekræfte de tilgængelige komponentdata, men kan ikke validere et ukendt transientmiljø ud fra en katalogside alene.

Spørgsmål til en SCR-tilbudsanmodning

Angiv kredsløbsskema, kildespændingsområde, topologi, beskrivelse af kobling eller udløsning, belastningsadfærd, estimater for maksimal gentagen fremad- og bagudspænding, transiente tilstande og termiske forhold. Bed om en præcis modulkode, tilslutningsskema og relevante rækker i databladet. Hvis der er behov for teknisk assistance, skal du beskrive det konkrete spørgsmål i stedet for blot at anmode om en generisk “anbefalet SCR”.”

Brug ét sammenligningsark til alle tilbud. Notér parametersymbolet, værdien, betingelserne og dokumentreferencen for hvert tilbud. Markér forskelle i den interne topologi og det medfølgende tilbehør, inden du sammenligner priserne. Hvis en erstatningsløsning ændrer enhedens struktur eller spændingsklasse, skal du gentage den relevante belastnings-, gate- og termiske gennemgang.

Almindelige fejl i forbindelse med spændingsangivelser

Typiske fejl omfatter blandt andet at sammenligne den nominelle vekselspænding direkte med en SCR’s spærrekapacitet, at anvende en værdi, der ikke er gentagelig, til rutinemæssig drift, at overse forskellen mellem fremad- og bagudspærring samt at kopiere en beregning fra en diodebro direkte ind i et styret kredsløb. En anden fejl er at antage, at en snubber, der er beskrevet i en applikationsnote, vil dække behovet i en given installation, uden at man har valideret dens komponenter og ledningsføring.

Hver fejl kan undgås ved at opbevare tre dokumenter: projektets bølgeform eller spændingsberegning, det nøjagtige moduldatablad og udformningen af beskyttelseskredsløbet. Dokumenterne skal beskrive den samme version af systemet. Hvis dette ikke er tilfældet, forbliver valget åbent, indtil den ansvarlige ingeniør har løst uoverensstemmelsen.

Spørgsmål vedrørende endelig godkendelse

Når en leverandør foreslår en alternativ spændingsklasse, skal du spørge, hvad der ellers er ændret ud over blokeringseklæringen. Et modul, der ser ens ud, kan have en anden strømkapacitet, et andet tabsprofil, andre gate-krav eller en anden tilgængelighed. Vedlæg den fulde ordrekode og tilhørende dokumenter til tilbuddet, så ingeniøren kan vurdere erstatningen som en samlet enhed i stedet for blot at godkende et enkelt tiltalende tal isoleret set.

• Hvilket specifikt thyristoropstillings- og tilslutningsskema foreslås der?
• Hvilke gentagne belastninger i fremad- og bagudretningen forekommer i de enkelte tilstande i styrekredsløbet?
• Hvilke ikke-gentagende og dynamiske hændelser kræver særskilte kontroller?
• Hvilke specifikke symboler og betingelser fra databladet blev der anvendt til sammenligningen?
• Hvordan understøttes spændingsmargenen af kildens og beskyttelsessystemets udformning?
• Er strøm-, gate- og termiske egenskaber blevet vurderet uafhængigt?

Send kredsløbskonteksten via RITOKS’ forespørgselsside når der anmodes om en bestemt kandidat. Godkendelsen bør baseres på dokumentation for, at kredsløbet og komponenten passer sammen, og ikke på et velkendt hus eller et enkelt spændingstal.
