Liste de contrôle pour les appels d'offres relatifs aux disjoncteurs MCCB à courant continu : caractéristiques techniques, données de déclenchement et accessoires

Cette liste de contrôle aide les constructeurs de tableaux électriques et les équipes chargées des achats à demander des justificatifs cohérents concernant un disjoncteur moulé à courant continu. Elle ne sert pas à choisir les réglages de protection, à approuver un raccordement par pôle ni à affirmer qu’une gamme de produits commercialisée prend en charge toutes les options répertoriées. Les caractéristiques nominales et les fonctions exactes doivent être indiquées dans le code de commande proposé et dans la documentation actuelle du fabricant.

L'appel d'offres en un coup d'œil

Précisez la source de courant continu et la plage de fonctionnement, la topologie du système, le courant de défaut prévisible au niveau du disjoncteur, le régime de charge normal, le comportement de protection requis et l’environnement d’installation. Joignez le schéma unifilaire homologué. Demandez au fournisseur d’identifier un disjoncteur précis, d’indiquer les instructions de raccordement par pôle, les caractéristiques de coupure en courant continu, les informations relatives au déclencheur et les références de commande des accessoires. Notez toutes les exceptions concernant ces mêmes éléments.

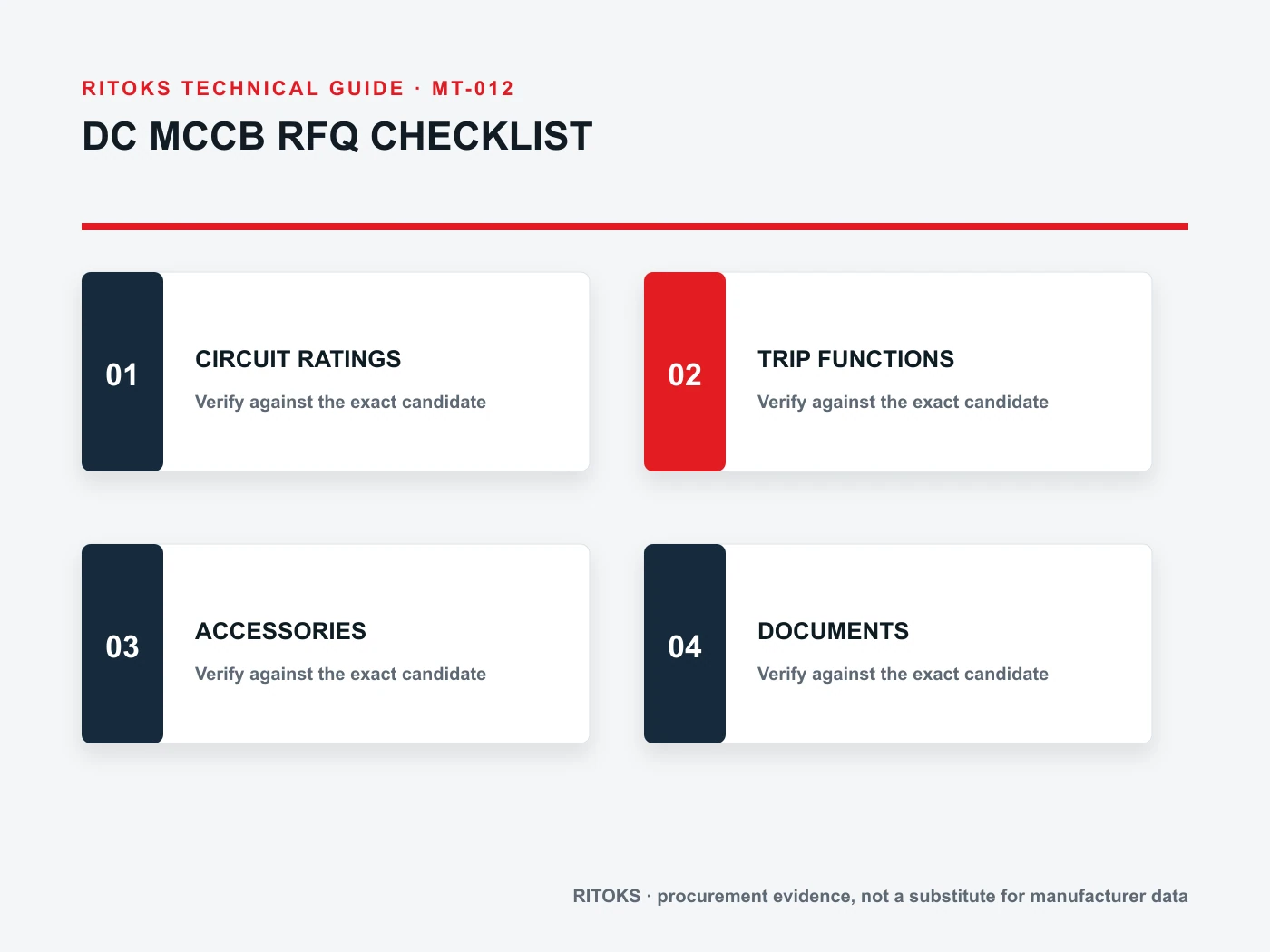

Champ « Appel d'offres »	Données d'entrée du projet	Justificatifs des fournisseurs
Tension continue	Plage de fonctionnement et conditions maximales du circuit	Valeur nominale exacte de la tension continue et conditions d'utilisation
Service de garde en cas de panne	Courant de défaut prévisionnel au point d'installation	Déclaration précise de la capacité de rupture
Disposition des poteaux	Topologie de la source et du conducteur	Schéma de raccordement CC du fabricant
Fonction « Trip »	Exigence en matière de protection et de coordination	Document relatif au type, à la courbe et au réglage du déclencheur
Accessoires	Exigences en matière de commande, d'affichage et d'installation	Codes de commande compatibles et schémas de câblage
Mécanique	Contraintes liées à l'espace, à l'orientation et à l'accès	Dimensions et instructions de montage

Décrivez la source de courant continu et la topologie

Précisez si le circuit est alimenté par une installation photovoltaïque, une batterie, un équipement de conversion ou une autre source de courant continu. Indiquez les tensions nominale et maximale, la configuration de la source et le schéma de mise à la terre tels qu’approuvés par le concepteur du système. Joignez un schéma indiquant l’emplacement du disjoncteur et les conducteurs qu’il est censé couper. Une désignation générique telle que “ système de batterie ” ne fournit pas suffisamment d'informations au fournisseur pour confirmer le raccordement d'un disjoncteur CC.

Les valeurs nominales en courant continu peuvent dépendre de l'utilisation des pôles et de la configuration des connexions. Le schéma du fabricant correspondant peut varier d'un appareil à l'autre, même si ceux-ci partagent la même forme de châssis. Ne déterminez pas la série des pôles ni leur polarité d'après leur aspect. Demandez au fournisseur de faire correspondre le code de commande exact et les instructions de câblage au schéma du projet, et renvoyez tout élément non conforme afin qu'il soit corrigé par le service technique.

Définir la charge normale et le cycle de service

Indiquez le profil du courant de charge, le fonctionnement continu prévu, le cycle de fonctionnement et toute commutation manuelle ou à distance prévue. Un disjoncteur choisi uniquement en fonction de son courant nominal risque de ne pas répondre aux exigences thermiques ou opérationnelles réelles. Précisez si le disjoncteur miniature (MCCB) sert principalement de dispositif de protection, de point d'isolation ou s'il fait partie d'une séquence de commutation spécifique ; ne partez pas du principe que ces rôles sont interchangeables.

Lorsque la charge présente un courant d'appel, un courant de charge ou tout autre comportement non stationnaire, veuillez le préciser dans la fiche d'application. Le fournisseur pourra ainsi déterminer avec précision les caractéristiques de déclenchement et les conditions de fonctionnement qui doivent être évaluées. Une page produit peut présenter une gamme, mais seules la fiche technique détaillée et les calculs de conception permettent de résoudre le problème.

Fournir un courant de défaut au point d'installation

Le courant de défaut prévisionnel doit être déterminé pour l'emplacement où le disjoncteur MCCB sera installé, à l'aide de la source et du modèle de circuit homologués. Veuillez indiquer les bases de conception ainsi que toute gamme de conditions plausibles. Le fournisseur en a besoin pour comparer les conditions de fonctionnement du circuit avec la déclaration exacte de la capacité de coupure en courant continu, y compris la tension et la configuration polaire dans lesquelles elle s'applique.

Il ne faut pas remplacer une capacité de coupure en courant alternatif par une valeur issue d'une autre ligne de tension continue. Il faut également éviter de considérer un courant de défaut plus faible comme la preuve que toutes les questions de coordination sont réglées. Les protections en amont et en aval, le passage d'énergie et la résistance des équipements sont des aspects propres à chaque projet qui nécessitent l'intervention de l'ingénieur responsable ainsi que les justificatifs fournis par les fabricants concernés.

Spécifier le comportement de déclenchement requis

Précisez ce que le schéma de protection exige que le disjoncteur détecte et comment il doit se coordonner avec les autres dispositifs. Demandez si l’unité de déclenchement proposée est fixe ou réglable, quelles sont les fonctions offertes, quelles plages sont disponibles et quel document relatif à la courbe ou au réglage correspond exactement à ce modèle. Une mention telle que “ électronique ” ne prouve pas à elle seule l’existence d’une fonction ou d’une plage de réglage spécifiques.

Si des paramètres sont prévus, précisez qui sera chargé de les calculer, de les valider, de les appliquer et de les enregistrer. L’appel d’offres peut demander des informations sur ces paramètres, mais ne doit pas fixer de valeur avant que l’étude du système ne soit terminée. Pour une explication plus détaillée de cette limite de données probantes, voir le Guide de sélection des disjoncteurs à coupures multipolaires (MCCB) CC accompagnées de la documentation officielle du fabricant.

Répertorier les accessoires comme des éléments pouvant faire l'objet d'une commande distincte

Indiquez en détail chaque dispositif de déclenchement par dérivation, chaque déclencheur de sous-tension, chaque contact auxiliaire, chaque contact d'alarme, chaque actionneur motorisé, chaque accessoire de bornier ou toute autre option demandée. Pour chaque élément, précisez sa fonction, son alimentation de commande, les caractéristiques requises pour les contacts et son interface avec le tableau. Demandez au fournisseur de confirmer que ces éléments sont disponibles pour la variante de disjoncteur proposée et de fournir la référence de commande correspondante ainsi que les instructions de câblage.

Un accessoire figurant dans une brochure destinée aux particuliers peut être en option ou indisponible pour un châssis et un déclencheur donnés. Ne présumez pas qu’il est inclus simplement parce qu’il apparaît dans le nom du produit. Comparez les offres en fonction de leur contenu réel : disjoncteur, déclencheur, accessoires demandés et documentation. Un prix apparemment plus bas peut simplement signifier qu’une fonctionnalité indispensable n’est pas incluse.

Prendre en compte les contraintes liées au panneau et à l'environnement

Précisez l'espace de montage, l'orientation, les jeux, le cheminement des conducteurs, la méthode de raccordement et l'accès nécessaire au fonctionnement et à la maintenance. Indiquez les conditions ambiantes et les conditions à l'intérieur du boîtier prévues. Ces données permettent au fournisseur et au constructeur du tableau de se référer au manuel d'installation précis, plutôt que de supposer qu'un châssis aux dimensions similaires s'adaptera en toute sécurité.

Demandez les dimensions, les caractéristiques des bornes, les consignes de couple ainsi que toute condition susceptible d'influencer la puissance nominale ou l'installation. Une photo de l'armoire fournit des informations contextuelles utiles, mais ne saurait se substituer à la prise de mesures sur place et à un plan. Si les conditions d'installation varient d'un site à l'autre, précisez chaque variante plutôt que de les regrouper dans un seul appel d'offres générique.

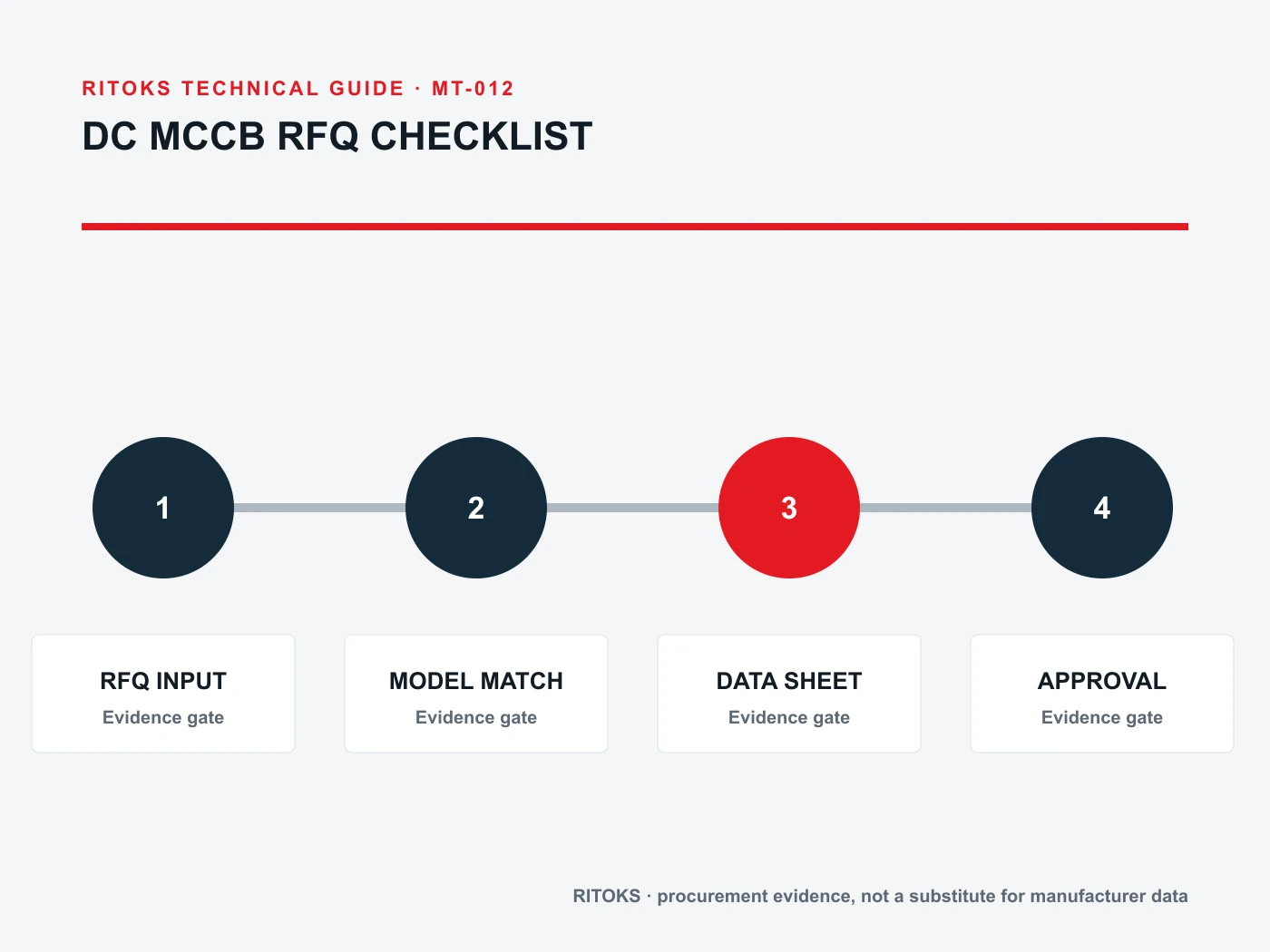

Demandez un dossier technique correspondant exactement au modèle

Demandez la fiche technique en vigueur, le tableau des caractéristiques en courant continu, le schéma de raccordement, la documentation relative au déclencheur ou à la caractéristique temps-courant, la liste des accessoires, les cotes et le manuel d'installation correspondant au code de commande indiqué dans le devis. Si un document couvre l'ensemble d'une gamme, demandez au fournisseur d'indiquer les lignes et les chiffres qui s'appliquent. Conservez les révisions des documents et celles du devis ensemble dans le dossier de validation.

Le Catégorie de disjoncteurs MCCB à courant continu et les informations publiées Gamme de disjoncteurs à boîtier moulé bipolaires à courant continu peut aider les acheteurs à identifier une famille de produits susceptible de les intéresser. Aucune de ces deux pages ne doit être utilisée pour transposer une tension, une capacité de coupure ou une fonctionnalité spécifique à un devis non vérifié.

Normaliser les réponses des fournisseurs

Utilisez une seule fiche de réponse pour l'ensemble des fournisseurs. Indiquez les exigences du projet dans la première colonne, chaque code de commande proposé dans une colonne distincte, et mentionnez la référence aux pièces justificatives à côté de chaque réponse. Indiquez “ non fourni ”, “ nécessite une confirmation de conception ” ou “ alternative proposée ” selon le cas. Cela permet de mettre en évidence les lacunes techniques avant la décision d'achat.

Ne transformez pas une exception soulevée par un fournisseur en conformité en la reformulant simplement. Si une offre repose sur une topologie, une fonction de déclenchement ou un ensemble d’accessoires différents, demandez un devis révisé sur la base du même dossier d’application. La comparaison commerciale n’a de sens que lorsque les offres sont techniquement comparables.

Omissions courantes dans les appels d'offres

Parmi les omissions fréquentes, on peut citer la tension continue maximale (et non pas uniquement la tension nominale), le courant de défaut au point d'installation, un schéma de raccordement par pôle, le comportement de déclenchement requis et la liste complète des accessoires. Une autre omission courante consiste à supposer qu'une courbe CA ou une valeur de coupure décrit le cas d'utilisation en courant continu. L'appel d'offres doit préciser le document exact requis pour chaque réponse critique.

De nombreux acheteurs oublient également les informations relatives à la mise en service dont a besoin le constructeur du tableau électrique : dimensions, bornes, câblage de commande, responsabilité des réglages et accès pour la maintenance. Un disjoncteur apparemment adapté peut tout de même nécessiter une refonte de la conception si ces informations ne sont fournies qu’après l’achat. Considérez les parties mécaniques et de commande comme faisant partie intégrante du cahier des charges technique.

Gérer les révisions et les substitutions

Réviser le dossier de demande et le devis approuvé. En cas de modification de la tension d'alimentation, de l'étude de défauts, du schéma de commande ou du boîtier, indiquer à chaque fournisseur les éléments concernés et demander une nouvelle confirmation. Si le fournisseur modifie la référence exacte de la commande, refaire les vérifications relatives aux valeurs nominales, au raccordement, au déclenchement et aux accessoires concernés, plutôt que de se contenter d'une simple mise à jour administrative.

Conservez les documents définitifs approuvés indiquant l'identification du disjoncteur acheté. Cela permet, lors de la réception, de l'installation et de la maintenance ultérieure, de distinguer un modèle homologué d'un produit similaire. Ce dossier explique également pourquoi une alternative a été rejetée, ce qui s'avère utile lorsque l'équipement doit être remplacé plusieurs années plus tard.

Questions à joindre à l'appel d'offres

Avant de valider la demande, veillez à ce que les équipes de conception et d'achats prennent connaissance de la même version du document. Le concepteur doit s'assurer que les informations relatives à la source, aux défauts et à la coordination sont à jour ; le service des achats doit quant à lui vérifier que le format de réponse demande bien de préciser le périmètre couvert et les exceptions. Cette simple vérification évite qu'un fournisseur ne réponde sur la base d'un schéma uniligne obsolète, tandis que l'équipe commerciale compare son prix à celui d'une conception plus récente.

• Quel est exactement le code de commande proposé pour la source de courant continu fournie et le régime de défaillance ?
• Quel tableau de valeurs nominales en courant continu et quel schéma de raccordement des pôles s'appliquent à cette norme ?
• Quels sont, concrètement, les éléments de déclenchement, les fonctions, les courbes et les plages de réglage inclus ?
• Quels sont les accessoires fournis, en option ou indisponibles ?
• Quelles conditions d'installation ont une incidence sur la puissance nominale ou l'ajustement ?
• Quelles hypothèses ou exceptions restent à valider par les services techniques ?

Envoyez un dossier complet du projet via le Page de demande de renseignements RITOKS lors de la demande d'un candidat. Le résultat doit être une proposition précise et vérifiable, accompagnée d'hypothèses clairement énoncées. La coordination finale de la protection et les réglages relèvent de la responsabilité du concepteur du système.
