Liste de contrôle pour les demandes de devis concernant les dissipateurs thermiques des modules d'alimentation

Cette liste de contrôle permet de répertorier les informations fournies par l'acheteur et les justificatifs fournis par le fournisseur. Elle ne sert pas à calculer les caractéristiques d'un dissipateur thermique final, ni à prescrire un couple de serrage, ni à affirmer qu'une extrusion RITOKS ou un ensemble à ventilation forcée est adapté à un SCR, une diode, un redresseur ou un module de puissance non spécifié.

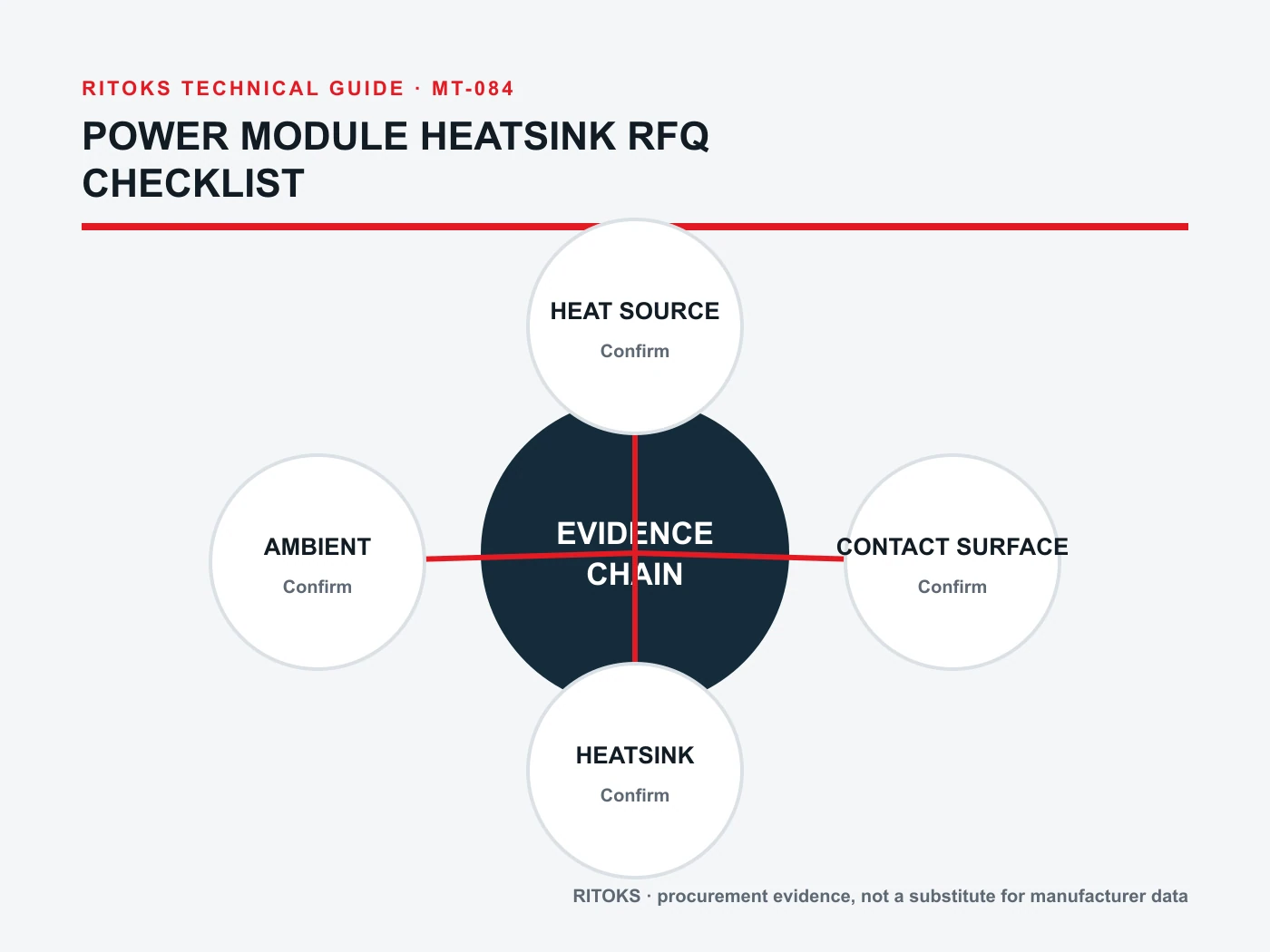

Aperçu des critères d'achat

Données d'entrée pour la prise de décision	L'acheteur doit confirmer	Pièces justificatives requises
Identité du module	Code exact du fabricant, encombrement et structure de la base	Schéma et fiche technique actuels du module
Apport thermique	Pire dissipation et devoir crédibles	Calcul des pertes ou courbe avec conditions
Seuil de température	Température ambiante interne maximale et température admissible du boîtier ou des jonctions	Limite exacte du dispositif et marge de conception
Conditions de refroidissement	Aération naturelle ou mécanique, orientation et débit disponible	Conditions d'essai définies ou données relatives au ventilateur
Assemblage	Interface, isolation, planéité, éléments de fixation et espace	Dessin technique et consignes d'installation

Identifier la source de chaleur exacte

Indiquez la référence exacte du semi-conducteur ainsi que le schéma correspondant. Notez les dimensions de la plaque de base, la disposition des trous de fixation, les zones à ne pas utiliser, les exigences en matière d'isolation électrique et la surface qui transfère la chaleur. Les composants présentant des intensités nominales similaires peuvent avoir des boîtiers, des caractéristiques de dissipation thermique et des règles de montage différents.

Précisez si le dissipateur est partagé par un seul module ou par plusieurs dispositifs. Si les dispositifs s'activent à des moments différents, expliquez le rapport cyclique plutôt que d'additionner ou de faire la moyenne des pertes sans méthode précise. Le fournisseur a besoin d'une configuration définie de la source de chaleur pour évaluer la répartition à travers la base et le champ d'ailettes.

Convertir la puissance électrique en perte thermique

Indiquez la pire dissipation de puissance plausible pour le courant, la tension, le schéma de commutation et le rapport cyclique prévus. Utilisez la méthode de calcul des pertes préconisée par le fabricant. Le courant nominal d'un module ne correspond pas à l'apport thermique, et la puissance électrique d'entrée n'est pas automatiquement égale à la chaleur évacuée vers le dissipateur.

Si la perte est incertaine, fournissez les cas de fonctionnement et demandez au fabricant du module ou à l'ingénieur responsable de la confirmer. Indiquez clairement que les estimations ne sont que des estimations. Un fournisseur de dissipateurs thermiques peut répondre à une charge thermique définie, mais on ne doit pas s'attendre à ce qu'il reconstitue la conception d'un convertisseur de puissance inconnu à partir d'un nom de produit.

Définir la chaîne du froid

Enregistrer la température ambiante interne maximale à l'entrée d'air du dissipateur thermique, et pas uniquement la température ambiante de la pièce. Indiquer la température admissible du boîtier du module ou de la jonction, ainsi que la marge de conception. Identifier les segments de résistance thermique pris en compte dans le calcul afin d'éviter que les valeurs « jonction-boîtier », « interface » et « dissipateur-ambiant » ne soient comptées deux fois ou omises.

Pour la circulation d'air forcée, précisez la température de l'air à l'entrée et le débit d'air disponible à travers les ailettes. Le débit nominal d'un ventilateur à air libre ne correspond pas au débit à travers un filtre, un conduit ou un évacuateur dense. Pour la convection naturelle, précisez l'orientation et l'espace libre afin que l'air chaud puisse monter à travers les canaux.

Spécifier les limites mécaniques et d'interface

Joignez le schéma de l'enveloppe, l'orientation de montage et l'espace disponible. Indiquez les murs à proximité, les dissipateurs adjacents, les conduits et les dégagements techniques. Vérifiez si le fournisseur propose un dissipateur extrudé, un dissipateur découpé et usiné, un ensemble ventilateur-dissipateur ou une autre solution.

Précisez le matériau prévu pour l'interface et les exigences en matière d'isolation électrique, mais n'inventez pas de couple ni d'épaisseur de composite. Demandez des instructions précises concernant la planéité, la préparation de la surface, les éléments de fixation et la pression de montage. Le cahier des charges relatif à l'interface et à l'usinage doit faire partie intégrante de la nomenclature approuvée.

Définir la vérification avant l'approbation du devis

Demandez au fournisseur d'indiquer la puissance thermique, les points de référence, le débit d'air ou les conditions de convection naturelle, l'orientation et la méthode d'essai utilisée pour l'offre. Demandez un plan correspondant exactement à la norme citée dans le devis. Si un ventilateur est inclus, notez les caractéristiques d'alimentation, les données relatives au débit d'air, les raccordements et les accès pour le remplacement.

Prévoir la vérification de l'assemblage dans les conditions de charge et d'environnement définies. Consigner les emplacements de mesure, les critères de stabilisation et les seuils d'acceptation. Le résultat de l'essai s'applique à cette configuration précise ; tout changement de module, d'interface, de ventilateur, de boîtier ou d'orientation peut entraîner une nouvelle vérification.

Créer un fichier de preuves reflétant la configuration exacte

Créez une fiche de vérification pour la référence de commande proposée concernant le dissipateur thermique du module d'alimentation. Indiquez les données du projet dans une colonne et les justificatifs fournis par le fournisseur dans l'autre. Conservez les fiches techniques, plans, courbes, tableaux et manuels exacts utilisés pour la prise de décision, en précisant leur date de révision ou de consultation. Une page de catégorie peut fournir le contexte de la gamme, mais toute indication précise concernant la puissance nominale, les réglages, le protocole ou les connexions doit pouvoir être rattachée à la configuration citée.

Vérifiez que chaque valeur acceptée correspond bien au même article commandable. Des boîtiers ou des noms de gamme similaires peuvent cacher des circuits, des alimentations, des bornes, des commandes, des détails de montage ou des accessoires différents. Ne combinez pas la capacité maximale d'une variante, un schéma d'une autre et une caractéristique optionnelle d'une troisième. Laissez les champs non renseignés visibles dans la comparaison technique.

Contrôle des modifications au cours du sourcing

Gelez la fiche d'application pendant que les fournisseurs répondent. Si la charge, la tension, l'environnement, le cycle de fonctionnement, le boîtier, le mode de commande ou la puissance de sortie requise changent, publiez une fiche révisée et demandez à chaque fournisseur de reconfirmer le produit candidat. Sinon, les devis peuvent sembler comparables alors qu'ils répondent à des exigences techniques différentes.

Un produit de remplacement proposé est soumis aux mêmes critères d'évaluation. Il ne suffit pas que ses dimensions correspondent, qu'il présente une photo similaire ou qu'il obtienne une note équivalente. Le produit de remplacement doit remplir les fonctions et conditions requises en s'appuyant sur sa propre documentation.

Erreurs courantes en matière de passation de marchés

• Choisir un dissipateur thermique pour module d'alimentation en se basant sur une seule valeur indicative, sans préciser le contexte d'application.
• En utilisant une courbe, un tableau de réglages, une carte de registres ou un schéma de raccordement provenant d'un modèle similaire.
• Considérer une condition d'essai maximale ou idéale pour une famille de produits comme le point de fonctionnement de l'application.
• En partant du principe que les accessoires, les commandes et les fonctionnalités du système sont inclus, tels qu'ils apparaissent dans le nom du produit ou sur la photo.
• Approuver une substitution sans rouvrir l'examen des éléments de preuve techniques.

L'intensité nominale d'un module ou la longueur d'un dissipateur extrudé ne constituent pas une valeur de charge thermique. Sans la méthode de calcul des pertes dans les semi-conducteurs, l'empreinte de montage et la température admissible, un devis pour un dissipateur à bas prix pourrait ne pas être comparable sur le plan thermique.

Comment comparer les offres des fournisseurs

Point de comparaison	Pièces justificatives requises	Ne pas accepter
Module	Code exact, schéma et encombrement	“ Module SCR ” générique”
Perte	Dissipation maximale selon cette méthode	Intensité de courant exprimée en watts
Température	Température ambiante à l'entrée et limite de l'appareil	À conserver uniquement à température ambiante
Débit d'air	Débit défini le long du parcours des ailettes	Coefficient de traînée à l'air libre avec ventilateur
Mécanique	Portée des plans d'usinage et de l'interface	Photo de l'extrusion et longueur uniquement

Harmonisez toutes les offres relatives aux dissipateurs thermiques des modules d'alimentation en les rattachant à la même fiche d'application. Indiquez les révisions du document, les conditions d'essai et les points en suspens à côté de chaque valeur. Une proposition peut rester intéressante sur le plan commercial même si elle est techniquement incomplète, mais les éléments manquants doivent rester visibles jusqu'à ce qu'ils soient résolus.

Processus décisionnel

• Veuillez joindre la fiche technique et le plan d'ensemble du module en question.
• Vérifier les pertes thermiques pour chaque cas de fonctionnement.
• Définir la température ambiante, la limite de température de l'appareil et la marge de conception.
• Définir le type de circulation d'air (naturelle ou forcée) et son orientation.
• Préciser le périmètre des opérations d'usinage, d'interfaçage, d'isolation et de montage.
• Demandez des données thermiques précises ainsi qu'un plan de vérification du montage.

Indiquez la référence exacte du module de puissance ainsi que son taux de perte en charge. Définissez les limites relatives au boîtier, aux jonctions et à l'air d'admission, puis demandez les informations concernant l'interface, le montage et le débit d'air du dissipateur proposé ; ne comparez les devis que lorsque ces informations correspondent à un même ensemble.

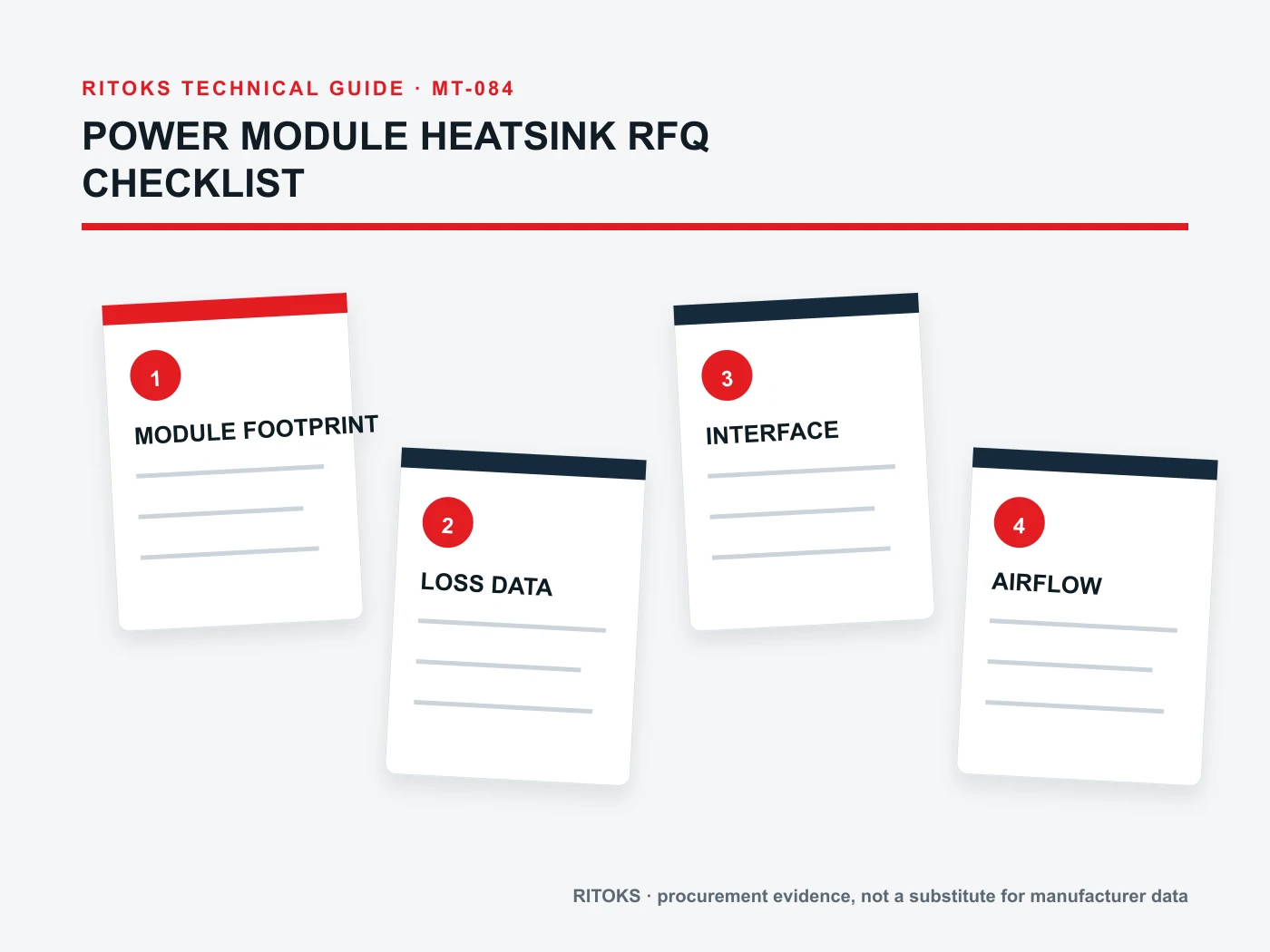

Liste de contrôle pour la préparation d'un appel d'offres

Considérez les valeurs inconnues comme des questions et exigez un code précis et ordonnable plutôt qu'une recommandation générique concernant la famille.

• Nom exact du fabricant de semi-conducteurs et référence de la commande
• Plan du module, encombrement et schéma de montage
• Perte thermique et cycle de fonctionnement dans le pire des cas
• Température ambiante maximale à l'entrée et température admissible de l'appareil
• Circulation d'air naturelle ou forcée avec orientation
• Exigences relatives à l'enveloppe, à l'usinage et aux interfaces
• Plans requis, données d'essai, quantité et destination

Demandez les versions actuelles des fiches techniques et des manuels, ainsi que la portée de toute allégation relative à la certification, à la compatibilité ou aux performances. Notez la quantité et la destination après les informations techniques afin que les conditions commerciales ne masquent pas les questions techniques en suspens.

Conditions d'arrêt avant la validation de la commande

Ne validez pas la commande tant qu'une donnée d'entrée essentielle pour l'application n'est pas connue, que le modèle indiqué est ambigu, qu'une spécification requise n'est étayée que par un autre document produit, ou que les conditions d'installation ne sont pas couvertes par les informations disponibles. Il s'agit là de lacunes techniques, et non de détails rédactionnels.

Le procès-verbal d'approbation doit préciser la fonction de l'élément sélectionné, ce qui ne relève pas de son champ d'application et quels documents précis étayent la décision. Si la demande ou le candidat change, il convient de réexaminer les vérifications concernées plutôt que de s'en tenir à la conclusion précédente.

Foire aux questions

Puis-je choisir un dissipateur thermique en me basant uniquement sur l'intensité nominale du module ?

Non. Le fournisseur a besoin de connaître la perte de puissance de l'appareil, les limites de température et les conditions de refroidissement, en plus de l'identifiant du module.

Le débit d'air indiqué sur l'étiquette est-il suffisant ?

Non. La valeur à prendre en compte est le débit d'air traversant la résistance installée et le circuit à ailettes dans les conditions définies.

L'appel d'offres doit-il inclure la documentation relative aux interfaces ?

Oui. L'interface et toute isolation électrique ont une incidence sur le chemin thermique et les possibilités de montage.
