MPCBの遮断容量とモーター回路の故障の兆候

このガイドは、過負荷設定やスターターの設計全体ではなく、故障の証拠に焦点を当てています。未検証のRITOKS製ブレーカーに具体的な値を割り当てることはせず、Icu、Ics、電圧、および組み合わせの調整に関して確認すべき事項について解説しています。.

MPCBが設置されている場所の故障電流を特定する

まずはプロジェクトの短絡解析から始めましょう。モーター分岐における予想電流は、変圧器や電源のインピーダンス、ケーブル、上流の設備、および具体的な設置位置によって異なります。これは、配電盤の引込線や他のモーターフィーダーにおける利用可能な故障電流と必ずしも同じとは限りません。.

本調査の前提条件および対象となる運転構成を記録してください。代替電源、発電機の稼働、あるいは将来的な変圧器の変更により、故障時の負荷条件が変わる可能性があります。調査が不完全な場合は、ブレーカーの選定を「暫定的なもの」として明記してください。サプライヤーは候補を提案することはできますが、モーター出力のみに基づいて設置の妥当性を検証することはできません。.

故障時の電流値は、モーターの通常電流および始動電流とは区別してください。MPCBは、通常の運転条件下でモーターの電流を流して保護すると同時に、それよりもはるかに高い故障電流を遮断したり、その解消に関与したりしなければなりません。1アンペアという定格だけでは、この両方の役割を果たすことはできません。.

中断テーブルに正確な電圧を照合してください

同一モデルであっても、電圧値によって遮断容量は大幅に異なる場合があります。シュナイダーエレクトリックが公表しているモーター用遮断器のデータシートには、交流電圧ごとに異なる Icu および Ics の値が記載されています。これらの数値はシュナイダー製品の値であり、RITOKS の仕様ではありません。これらは、定格の横に正確なシステム電圧を記載すべき理由を示しています。.

機器の正確な注文コード、極数構成、定格動作電圧、および短絡定格表を確認してください。候補となる機器の、より低い電圧での「一見良好に見える」定格と、プロジェクトのより高い電圧での使用条件とを比較してはいけません。データに記載されている周波数、および条件付き要件や上流側の保護要件に注意してください。.

モーター電流に対応しているものの、設置電圧における故障時動作能力が文書で明記されていないブレーカーは、技術的な検討が行われるまで開放状態にしておくべきである。フレームサイズを大きくしたからといって、必ずしも問題が解決するわけではない。それにより、過負荷範囲、協調動作、および配電盤の制約が異なる可能性もある。.

ICUとICSを混同せずに理解する

IEC規格の製品データでは、極限短絡遮断容量（Icu）と定格短絡遮断容量（Ics）が区別される場合があります。これら2つは、異なる試験基準および故障後の性能基準を指しています。シュナイダーエレクトリックのユーザーガイドでは、同社の機器について、IcsをIcuを基準とした定格値として説明しています。 これらの値を同義語として扱ったり、すべてのモデルにおいてその関係が同じであると想定したりしないでください。.

プロジェクト仕様書には、適用される規格および現地の要件に基づき、どの定格値を確認する必要があるかを明記する必要があります。故障発生後、遮断器にどのような動作が期待されるか、また現場ではどのような点検または交換手順がとられるかを確認してください。たとえその機器にサービス遮断容量の定格値が設定されていたとしても、故障排除は通常の開閉操作とは異なります。.

製品カタログや競合他社の製品から、そのデバイスの正確なIcs値を推測してはなりません。プロジェクトの電圧におけるモデル固有のデータ表を入手し、設計資料に記録してください。サプライヤーがIcsをIcuに対する割合で提示している場合は、一般的な経験則ではなく、そのモデルのデータを用いて対応する値を計算するか、その値を引用してください。.

導入部分の組み合わせと連携の確認

MPCBは、多くの場合、コンタクタやその他の始動用部品と組み合わせて設置されます。短絡時のこの組み合わせの性能については、独自の試験に基づく協調基準が定められている場合があります。メーカーの協調表には、具体的な機器および条件が明記されているはずです。同サイズのコンタクタや、変更された過負荷保護部品を使用した場合、以前の結果がそのまま適用されるとは限りません。.

記載されている故障定格が、MPCBのみを対象としたものか、あるいは特定の上流デバイスまたはその組み合わせを前提としたものかを確認してください。必要なヒューズ、コンタクタ、バスバー、端子などの付属品をすべて記録してください。その結果は、パネルの予想される故障電流および該当する組立設計要件と照らし合わせて確認する必要があります。.

シュナイダーエレクトリックのモータースターターカタログには、互換性のある組み合わせの例が掲載されていますが、それらの表は、関連性のないRITOKS製機器には適用できません。組み合わせに関する主張が必要な場合は、RITOKS固有の証拠を要求してください。それが得られない場合は、アセンブリ定格に関する判断を保留にしてください。.

オーバーロードの挙動は分離しておく

調整可能な過負荷範囲は、モーターの持続電流に対応するものです。遮断能力は、大電流の故障に対応するものです。ある装置は、モーターに対して適切に調整されていても、設置場所の短絡負荷要件を満たしていない場合や、故障負荷要件は満たしていても過負荷範囲が不適切な場合があります。これらの確認事項はいずれも、承認記録に記載する必要があります。.

始動電流および加速時間は、トリップ特性と照らし合わせて確認し、通常の始動によって不必要な動作が発生しないようにする必要があります。制動能力に関する懸念を補うために過負荷設定値を大きくしてはいけません。これらは別個の設計上の問題です。見積依頼書（RFQ）には、モーターの銘板情報と故障解析結果の両方を記載する必要があります。.

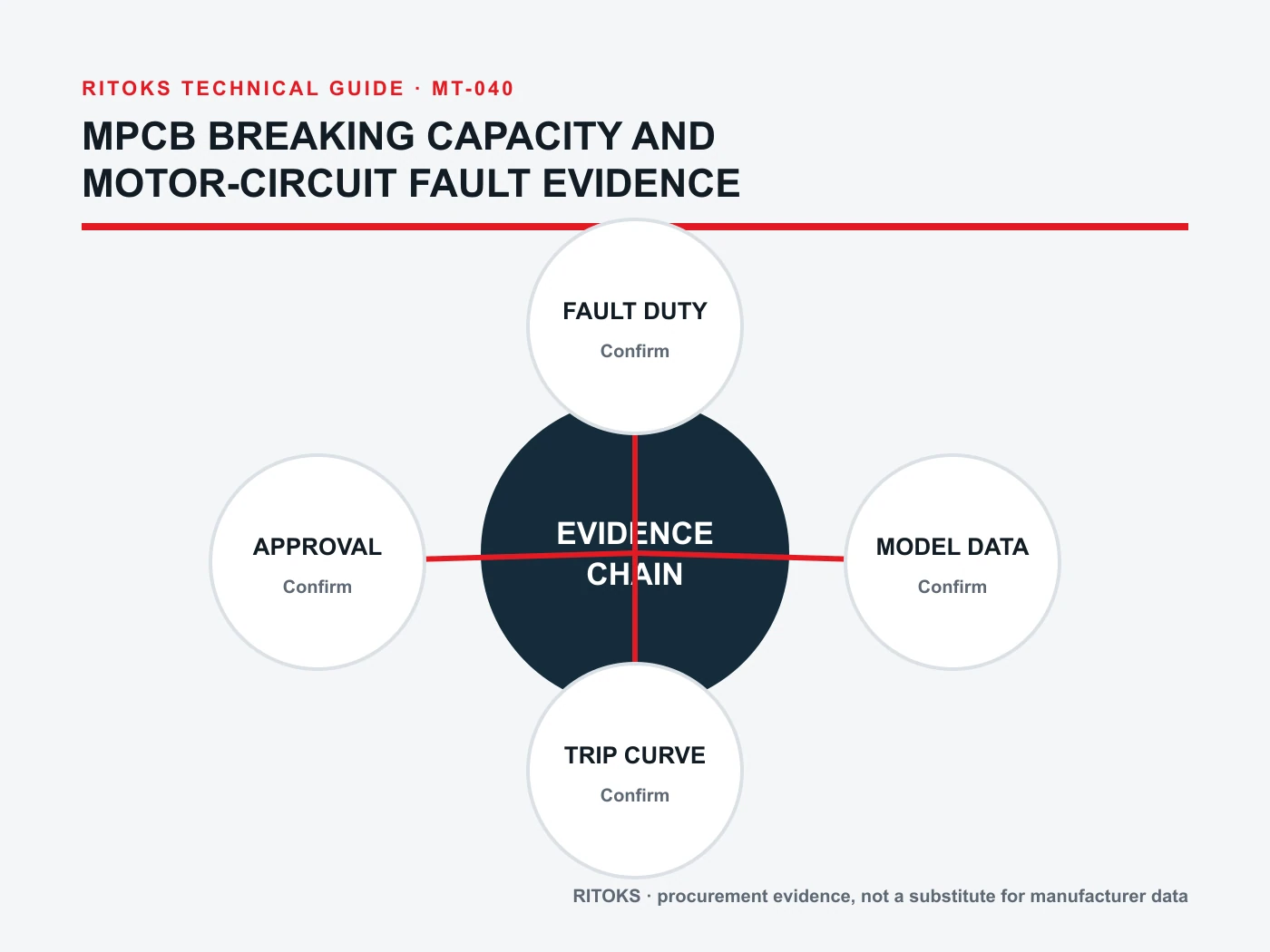

証拠の連鎖を可視化する

PASSには、正確な資料名と注文コードを記載してください。まだ不明な項目がある場合は、「未定」と記入し、誰がそれを提供するか明記してください。不足している証拠を、家族に関する魅力的な記述で補ってはいけません。.

製品の代替が行われた後、どのような変化が生じるか

代替となるMPCBは、同じ設置場所の電圧および想定される故障電流の条件下で評価する必要があります。そのIcu、Ics、過負荷範囲、トリップ特性曲線、端子形状、および既存のコンタクタとの互換性を比較してください。フレームサイズやモーター出力ラベルが一致しているからといって、故障時の性能が同等であるとは限りません。.

元の注文コードと提案された注文コード、および変更の理由を記録してください。サプライヤーが、特定の上流側のヒューズまたは付属品を使用した場合、より高い故障定格を主張する場合は、その条件をパネル図面および部品表に追加してください。設置済みのアセンブリに存在しない条件は、定格の見直しにおいて考慮することはできません。.

試運転および保守の記録を保管してください。実際に短絡が発生した後は、メーカーおよび現場の手順に従って、点検、試験、または交換を行ってください。リセット可能なハンドルがあるからといって、その装置が引き続き使用に適しているとは限りません。.

条件付き評価については慎重に検討する

サプライヤーは、特定の上流側ヒューズやその他の保護部品を使用した場合にのみ達成される高い短絡耐力を提示することがあります。このような数値は、そのMPCBを使用するすべての設置環境における単独の定格値ではありません。具体的な組み合わせ、電圧、上流側デバイスの定格、および設置条件を確認してください。その後、提案されているパネルに実際にそれらの要素が含まれていること、および関連する機器の使用が許可されていることを確認してください。.

下流側のコンタクタやバスバーも確認してください。配電盤には適切な遮断性能を持つMPCBが搭載されている一方で、モータースターター内の別の部品には必要な協調動作の証明がない場合があります。アセンブリ設計者は、故障経路全体を評価しなければなりません。これが、製品データシートから転記したkA値だけでは、配電盤の承認には不十分である理由の一つです。.

当該サイトに代替電源からの供給が可能である場合は、最も負荷の高い信頼性の高い構成を特定してください。発電機の投入、変圧器の交換、または並列給電により、分岐点で発生し得る短絡電流は変化する可能性があります。最悪のケースを常に通常の電力会社接続と仮定するのではなく、プロジェクトの短絡解析結果を活用してください。.

記載されたデータがIcu、Ics、あるいは条件付き定格のいずれであるかを記録してください。これらの用語は、後の保守作業において異なる基準に基づく請求が混同されないよう、調達書類および竣工記録において明確に表記しておく必要があります。kAという数値だけではその意味を成す条件が不明となるため、各数値の横には定格電圧を併記してください。.

RITOKSのカテゴリと検索パス

以下を確認してください MPCBの分類 そして GYMP7 モーター保護用ブレーカーシリーズ 商業的な文脈において。これらのページだけでは、当該プロジェクトで利用可能な故障電流や、その特定のバリエーションの遮断データについては明確には示されていません。.

1行の形式で、調査結果、モーターの銘板情報、コンタクタの注文コード、および必要な電圧を以下の宛先までお送りください。 RITOKSへのお問い合わせ. 正確なデータシート、耐破断容量表、および適合証明書類の提出を求めてください。いずれかの書類が不足している場合は、故障推定値を概算したり、定格値を借用したりするのではなく、最終承認を保留にしてください。.

よくある質問

MPCBのモーター電流範囲は、その遮断容量に相当するのでしょうか？

いいえ。調整範囲は、モーターの過負荷選定に関するものです。遮断能力は、規定の電圧において想定される短絡電流を遮断できる能力に関するものです。.

その製品ファミリーで記載されている最も高いICU値を使用してもよいでしょうか？

該当するシステム電圧および条件下において、その候補機種にのみ適用されます。定格は電圧やバリエーションによって異なる場合があります。.

故障の遮断に成功すれば、直ちに再利用が可能になるのでしょうか？

必ずしも自動的ではありません。文書化された遮断定格および故障の深刻度を考慮し、機器メーカーが定める故障後の対応手順および現場点検方針に従ってください。.

結論として

MPCBの遮断容量評価は、設置場所に応じた故障解析から始まり、正確なモデルに基づく電圧および遮断実績の検証で締めくくられます。モーターの過負荷試験やスターターとの組み合わせ試験も併せて実施すべきですが、これらを本評価の代わりとして用いてはなりません。明確な検証の連鎖は、根拠のない大きなkAという数値よりもはるかに価値があります。.
