캐비닛 냉각 팬 · 비교
전기 인클로저용 필터 팬 대 축류 팬
필터 팬은 여과된 개구부를 통해 주변 공기를 이동시키도록 설계된 인클로저 환기 장치입니다. 축류 팬은 장비 내부에 사용되거나 더 큰 규모의 환기 시스템의 일부로 활용될 수 있는 팬 기술입니다. 두 장치 모두 회전식 기류 요소를 공유할 수 있지만, 구매 범위는 서로 다릅니다.
이 글은 전기 인클로저의 시스템 역할을 비교합니다. 이 글은 특정 팬 유형이 보편적으로 더 우수하다고 단정하지 않으며, 사양이 알려지지 않은 캐비닛에 대한 최종 기류 계산치를 제시하지도 않고, 모든 FD 필터 팬과 모든 RITOKS 축류 팬이 동일한 보호 성능, 기류 또는 장착 사양을 갖췄다고 주장하지도 않습니다.
구매 결정 한눈에 보기
| 결정 입력 | 구매자는 다음 사항을 확인해야 합니다. | 필요한 증거 |
|---|---|---|
| 냉각 경계 | 전체 공간의 공기 교환 또는 국소적인 공기 흐름 | 열 설계 및 공기 흐름 경로 |
| 저항 | 필터, 그릴, 배출구 및 내부 막힘으로 인한 압력 손실 | 작동 저항에서의 성능 데이터 |
| 오염 | 분진 등급, 여과재 및 유지보수 주기 | 선언된 보호 및 필터 레코드 |
| 장착 | 캐비닛 컷아웃 조립체 또는 내부 브래킷/가드 | 치수 및 설치 도면 |
| 전기 | 공급, 주파수, 전력 및 제어 방식 | 명판에 기재된 정확한 명칭 및 배선 정보 |
제공된 범위를 비교해 보세요

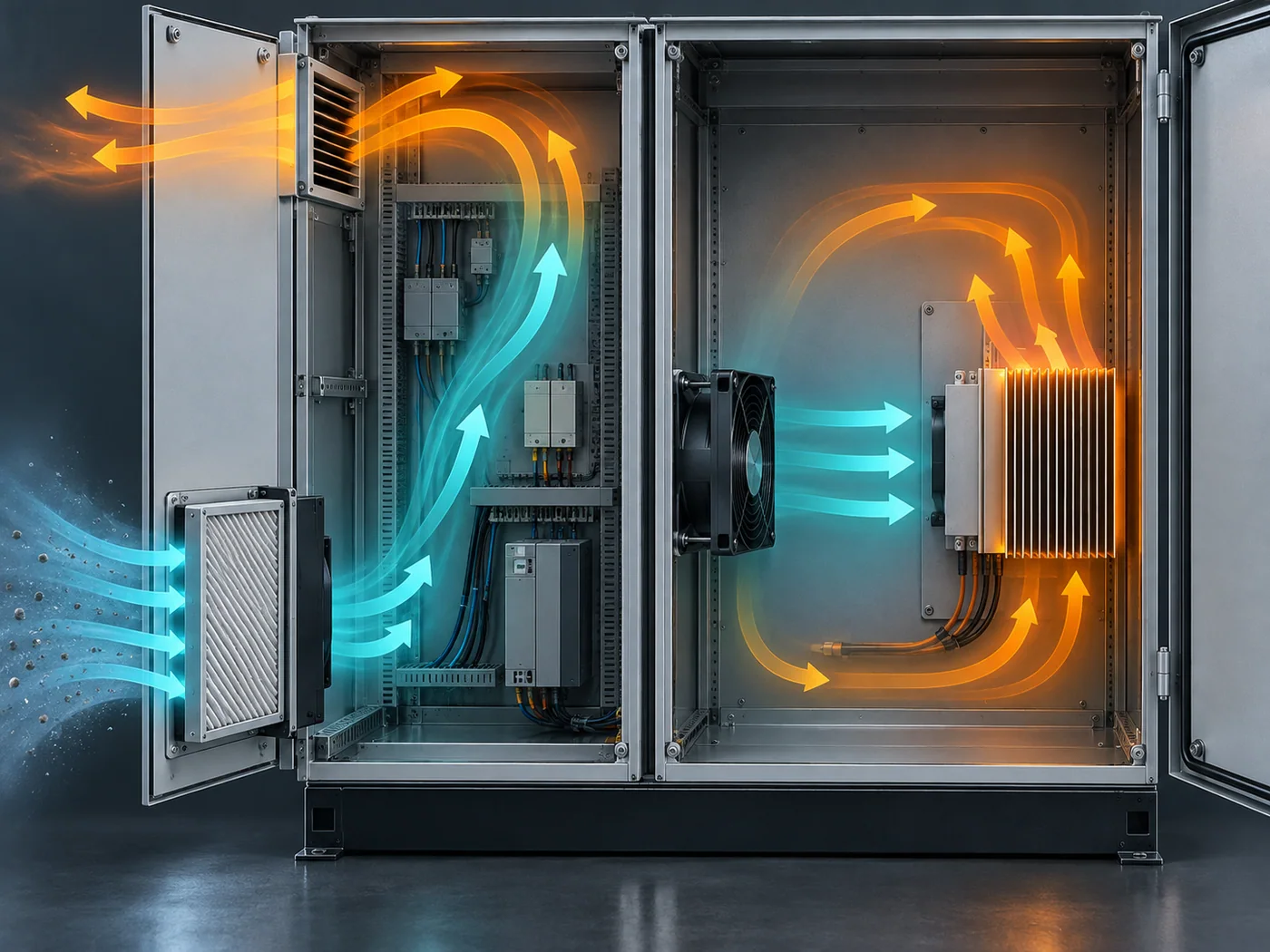

필터 팬은 일반적으로 팬, 그릴, 필터 매체 및 인클로저 장착 기능을 결합한 제품입니다. 필터 팬은 배출 경로와 유지보수 계획을 고려하여 선정됩니다. 독립형 축류 팬은 기류를 공급하지만, 패널 제작업체 측에서 가드, 브라켓, 그릴, 필터 및 밀봉 설계를 별도로 마련해야 할 수도 있습니다.
이러한 적용 범위의 차이는 견적을 비교할 때 중요한 요소가 됩니다. 가격이 더 저렴한 ‘팬만 포함된’ 제안은, 누락된 구성 요소와 설계가 다른 곳에 포함되어 있지 않는 한, 필터가 장착된 캐비닛 환기 장치와 동등한 것으로 간주될 수 없습니다.
열을 바탕으로 인클로저 내 공기 유량 계산하기
필요한 환기량은 내부 열손실과 주변 온도 대비 최대 허용 상승 온도에 따라 달라집니다. Rittal은 열손실, 온도 차, 필요한 팬 풍량을 연관 지은 계산 기준을 제시하고 있습니다. 팬 직경에 따라 선택하는 대신, 해당 프로젝트에 적용되는 방법과 조건을 활용하십시오.
주변 공기 냉각은 유입 공기가 내부 온도 목표를 충족할 수 있는 경우에만 작동합니다. 외부 환경이 너무 뜨겁거나, 부식성이 있거나, 오염이 심하거나, 습도가 높은 경우, 공칭 풍량과 관계없이 개방형 팬 시스템은 적합하지 않을 수 있습니다.
시스템 저항 고려

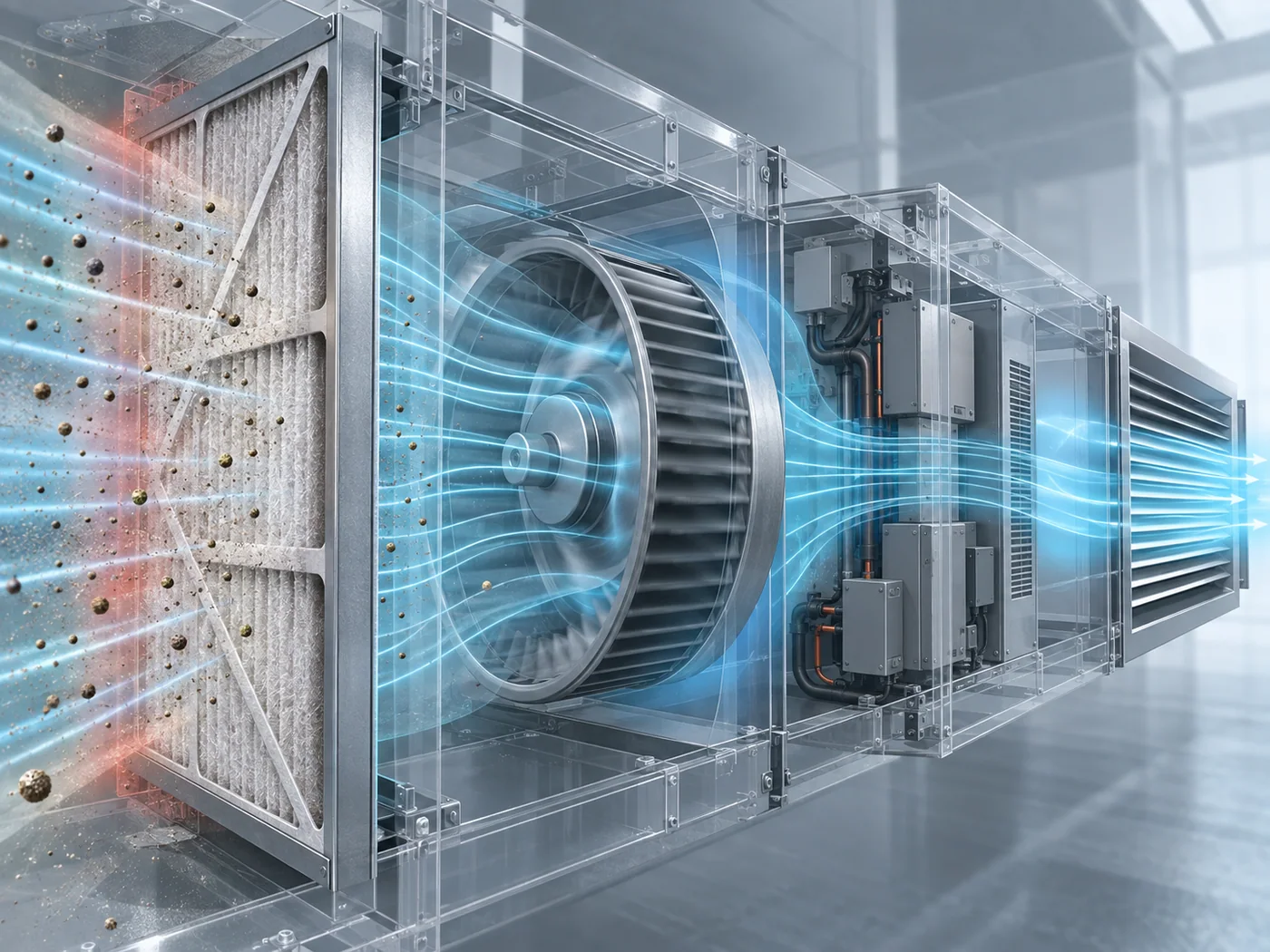

자유 공기 유량은 실제 캐비닛 내 경로의 저항을 고려하지 않고 측정됩니다. 필터, 루버, 배출 그릴, 굴곡부, 빽빽한 배선 및 밀집된 부품들은 압력 손실을 유발합니다. 제조업체가 성능 곡선이나 여과 공기 정격치를 제공할 경우, 작동 지점에서의 성능을 비교하십시오.
리탈(Rittal)은 자사의 인클로저 제품 설명에서 필터가 장착된 팬의 성능을 강조하고 압력 안정성을 부각합니다. 여기서 얻을 수 있는 더 넓은 교훈은, 제공되는 환기 성능은 단순히 로터 직경뿐만 아니라 조립된 기류 경로에 의해 결정된다는 점입니다.
공기 흐름 경로 설계하기

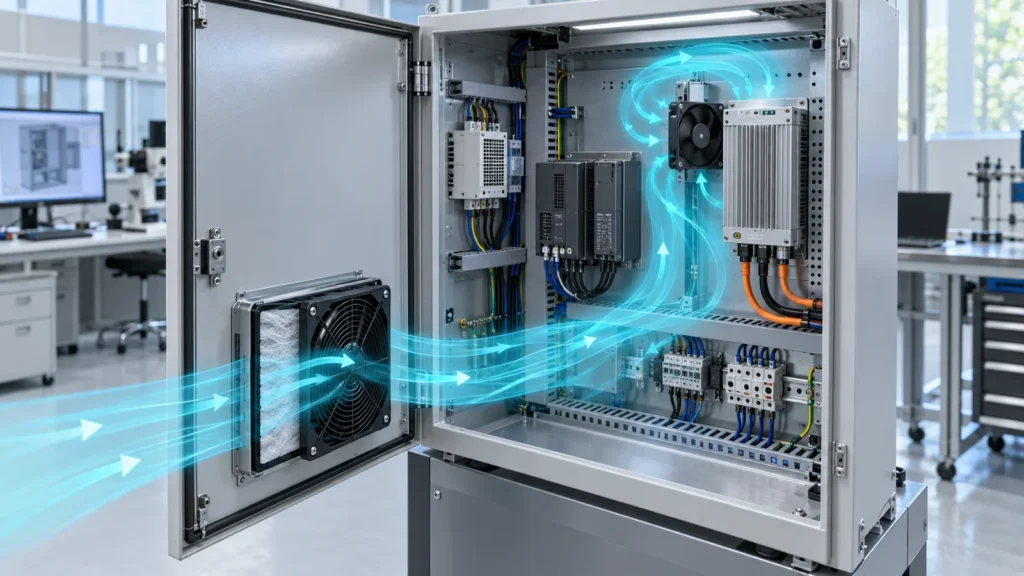

냉기가 발열 부품에 닿을 수 있도록, 또한 따뜻한 공기가 흡입구로 다시 바로 역류하지 않고 배출될 수 있도록 흡입구와 배출구 위치를 배치하십시오. 부품에 의한 막힘, 케이블 덕트, 그리고 따뜻한 공기의 자연스러운 상승 현상을 고려하십시오.
캐비닛 내부의 양압 또는 음압은 여과되지 않은 공기가 틈새를 통해 유입될 수 있는 위치에 영향을 미칩니다. 공기 흐름의 방향과 필터 배치 위치는 오염 방지 전략 및 해당 제품의 정확한 지침을 따라야 합니다. 벽의 아무 곳에나 팬을 설치한다고 해서 자동으로 효과적인 공기 순환이 이루어지는 것은 아닙니다.
필터 유지보수 및 팬 안전 관리 계획 수립
필터에 이물질이 쌓이면 저항이 증가하고 공기 흐름이 감소합니다. 사용 환경과 과열로 인한 결과를 고려하여 점검 또는 교체 시기를 결정해야 합니다. 유지보수 시에는 안전하지 않은 장비를 건드리지 않고도 필터를 정비할 수 있도록 접근이 가능해야 합니다.
독립형 축류 팬의 경우, 장비 설계의 일환으로 가드, 손가락 보호 장치, 단자 보호 장치, 장착 방식, 진동 및 케이블 배선 등을 확인해야 합니다. 이러한 요구 사항은 전용으로 제작된 필터 팬 어셈블리에서는 다르게 통합될 수 있습니다.
승인 전에 증거 자료를 준비하십시오
제안된 인클로저 냉각 팬 주문 코드에 대한 검토표를 하나 작성하십시오. 한 열에는 프로젝트 입력 사항을, 다른 열에는 공급업체의 증빙 자료를 기재하십시오. 의사 결정에 사용된 정확한 페이지, 도면, 곡선 및 표를 개정일이나 조회 날짜를 포함하여 그대로 보존하십시오. 카테고리 페이지는 제품군에 대한 맥락을 제공할 수는 있지만, 정확한 등급이나 연결 관련 주장은 견적에 명시된 구성으로 소급 추적 가능해야 합니다.
허용되는 모든 값이 동일한 주문 가능 품목을 나타내는지 확인하십시오. 유사한 하우징이라도 회로, 전원 공급 장치, 단자, 기류 배열 또는 액세서리가 다를 수 있습니다. 한 변형의 제품군 최대값, 다른 변형의 도면, 그리고 세 번째 변형의 선택 사양을 혼합하여 사용해서는 안 됩니다. 미해결 항목은 상업적 견적서에서 누락되지 않도록 명확하게 표시하십시오.
소싱 과정 중 변경 사항 관리
공급업체들이 답변을 제출하는 동안 적용 기록은 동결된 상태로 유지하십시오. 부하, 전압, 환경, 작동 조건, 인클로저, 냉각 방식 또는 요구 출력이 변경될 경우, 수정된 기록을 발행하고 각 공급업체에 후보 제품을 재확인하도록 요청하십시오. 그렇지 않으면 서로 다른 기술적 요구 사항에 대한 답변임에도 불구하고 두 견적서가 비슷해 보일 수 있습니다.
제안된 대체품은 동일한 증거 심사 단계로 되돌아갑니다. 치수가 일치하거나, 유사한 제품 사진이 있거나, 동일한 헤드라인 등급을 받았다는 사실만으로는 충분하지 않습니다. 대체품은 자체의 정확한 문서를 통해 요구되는 기능과 조건을 충족해야 합니다.
조달 과정에서 흔히 발생하는 오류
- 적용 분야를 명확히 정의하지 않은 채, 단일 등급 기준에 따라 인클로저 냉각 팬을 선정하는 것.
- 인접 모델의 곡선, 단자도 또는 성능 사양을 사용하는 것.
- 자유 대기 조건, 공칭 또는 가족 최대 데이터를 응용 분야의 작동 점과 비교.
- 제품명만으로도 포함된 액세서리와 시스템 기능이 자명하다고 간주하는 것.
- 기술적 증거 심사를 재개하지 않고 대체안을 승인하는 것.
팬 전용 가격은 필터가 장착된 인클로저 어셈블리와 직접 비교할 수 없습니다. 가드, 그릴, 필터, 배출 경로, 설치 및 유지보수 범위를 모두 고려한 뒤, 자유 공기 유량 대신 설치된 상태에서의 압력 손실과 실제 공급되는 공기 유량을 비교해야 합니다.
공급업체 제안서 비교 방법
| 비교 기준 | 필터 팬 어셈블리 | 독립형 축류 팬 |
|---|---|---|
| 주요 역할 | 여과된 실내 공기 교환 | 설계된 국소/시스템 경로를 위한 공기 이동 장치 |
| 포함된 부품 | 일반적으로 그릴, 미디어 및 인클로저 장착 방식 | 모델별 팬 본체; 기타 부품은 별도 |
| 기류 증거 | 필터링 여부 및 시스템 상태를 명시해야 합니다. | 노출 상태의 기기는 저항으로 인해 정격 감축이 필요할 수 있습니다. |
| 유지보수 | 필터 점검 및 교체 | 팬 점검 및 별도로 설계된 필터 |
| 가장 적합한 | 정해진 주변 공기 품질을 갖춘 캐비닛 환기 시스템 | 부품 냉각 또는 맞춤형 환기 장치 |
모든 인클로저 냉각 팬 제안서를 동일한 적용 사례 기록에 맞춰 표준화하십시오. 각 값 옆에는 문서 개정 내역, 테스트 조건 및 미해결 사항을 기재하십시오. 제안서는 기술적으로 미비하더라도 상업적으로는 여전히 매력적일 수 있지만, 누락된 증거 자료는 해결될 때까지 명확히 표시되어야 합니다.
의사결정 워크플로우
- 내부 열손실과 허용 온도 상승을 계산하십시오.
- 주변 공기가 개방형 환기에 적합한지 확인하십시오.
- 입구, 내부 유로 및 출구를 도식화하십시오.
- 필터, 그릴 및 인클로저의 저항을 추정하십시오.
- 정확한 기류 및 압력 데이터를 비교해 보십시오.
- 절개부, 보호 장치, 전원 공급, 차폐 장치 및 유지보수 접근성을 확인하십시오.
열 손실과 주변 온도 대비 허용 상승 한계를 정의한 다음, 흡입구에서 배출구까지의 경로를 그려보십시오. 비용을 판단하기 전에, 예상되는 저항 및 오염 조건 하에서 정확한 필터-팬 조립체와 독립형 축류 팬 제안안을 비교해 보십시오.
견적 요청서(RFQ) 작성 체크리스트
필터 팬과 축류 팬을 비교하는 유용한 견적 요청서(RFQ)는 답변하기에 충분히 간결하면서도, 암묵적인 가정이 생기지 않도록 필요한 내용이 충분히 포함되어야 합니다. 알 수 없는 값은 질문 형태로 명시하고, 일반적인 제품군 추천보다는 정확한 주문 코드를 요구해야 합니다.
- 외함 치수 및 내부 열 부하
- 최대 주변 온도 및 허용 내부 온도
- 먼지, 습기 및 오염 상태
- 필요한 여과 공기 유량 또는 운전점 데이터
- 입구/출구 위치 및 절개 제한 사항
- 공급 전압/주파수 및 제어 방법
- 필터 유지보수, 수량 및 배송지
최신 데이터시트 개정판과 인증, 호환성 또는 성능 관련 주장의 범위를 요청하십시오. 기술적 사항에 대한 논의가 끝난 후 수량과 배송지를 기록하여, 상업적 조건이 해결되지 않은 기술적 문제를 가리지 않도록 하십시오.
주문 발주 전 중지 조건
중요한 애플리케이션 입력값이 불분명하거나, 견적에 명시된 모델이 모호하거나, 필수 정격이 타 제조사의 문서에 의해서만 뒷받침되거나, 설치 조건이 확보된 증거의 범위를 벗어날 경우 주문을 승인해서는 안 됩니다. 이는 기술적 누락 사항이지, 단순한 편집상의 세부 사항이 아닙니다.
승인 기록에는 선정된 항목의 내용, 해당 범위에 포함되지 않는 사항, 그리고 해당 결정을 뒷받침하는 구체적인 문서가 명시되어야 합니다. 신청 내용이나 후보 대상이 변경될 경우, 이전 결론을 그대로 적용하기보다는 해당 사항에 대한 검토를 다시 진행해야 합니다.
자주 묻는 질문
필터 팬이란 단순히 앞쪽에 폼이 부착된 축류 팬을 말하는 것입니까?
꼭 그렇지는 않습니다. 이 제품은 그릴, 필터, 밀봉, 장착 및 기류 데이터를 종합적으로 평가해야 하는 인클로저 어셈블리입니다.
팬을 자유 공기 상태의 CFM 또는 m³/h만으로 비교할 수 있나요?
아니요. 시스템 저항으로 인해 공급되는 풍량이 줄어들 수 있으므로, 설치된 경로에 해당하는 데이터를 사용하십시오.
팬이 클수록 캐비닛을 항상 더 잘 냉각시킬 수 있을까요?
아닙니다. 공기 흐름, 저항, 주변 온도, 열 분포는 프레임 크기만큼이나 중요한 요소가 될 수 있습니다.
관련 RITOKS 제품 및 지침
이 링크들을 별도의 카테고리 및 제품 기록으로 사용하십시오. 문맥상 링크는 상호 대체 가능성, 호환성 또는 승인된 시스템 조합을 보장하지 않습니다.
기술 참고 자료
이러한 주요 제조업체의 자료는 아래에 명시된 일반적인 개념만을 뒷받침할 뿐입니다. 해당 제품의 사양, 도면 및 인증 정보는 RITOKS 제품에는 적용되지 않습니다.
필터가 장착된 팬 유닛의 인클로저 수준에서의 역할과, 압력 안정성 및 필터가 기류에 미치는 영향을 설명합니다. Rittal의 수치는 RITOKS 제품을 나타내는 것이 아닙니다.
Rittal, 기술 시스템 카탈로그: 주위 공기를 이용한 냉각
프레임 크기만으로 팬을 선택하는 대신, 열 손실과 허용 온도 상승치를 바탕으로 필요한 인클로저 공기 유량을 계산할 수 있도록 지원합니다.
정확한 모델 검토 요청
신청 요건, 구체적인 서류 관련 문의 사항, 수량 및 배송지를 RITOKS 문의 양식을 통해 보내주십시오. RFQ는 정확한 모델 검토를 요청하는 것이며, 본 안내서는 배선 설계, 설치 또는 자동 대체품 사용을 승인하지 않습니다.
