PV 스트링 및 어레이 퓨즈 보호: 적용 사례 및 검증

이 적용 지침서는 스트링 및 어레이 단계에서 무엇을 확인해야 하는지 설명합니다. 이 지침서는 퓨즈 정격을 규정하지 않으며, 모든 태양광 발전 설비에 동일한 보호 장치가 필요하다고 주장하지도 않습니다. 최종 설계는 정확한 모듈 데이터, 인버터 설명서, 현장 조건 및 관련 전기 규정에 따라 결정됩니다.

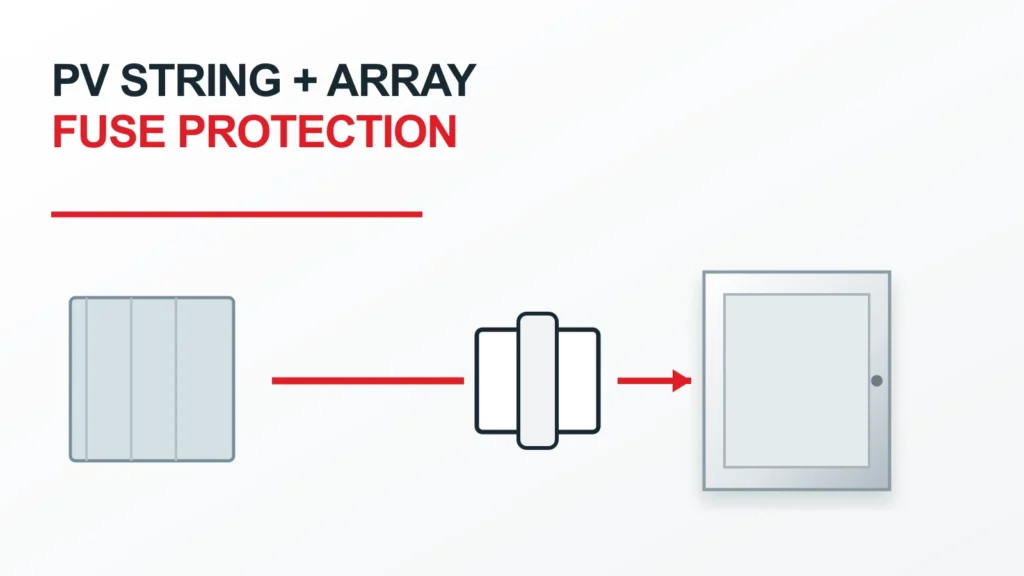

PV 발전소 아키텍처 도식화

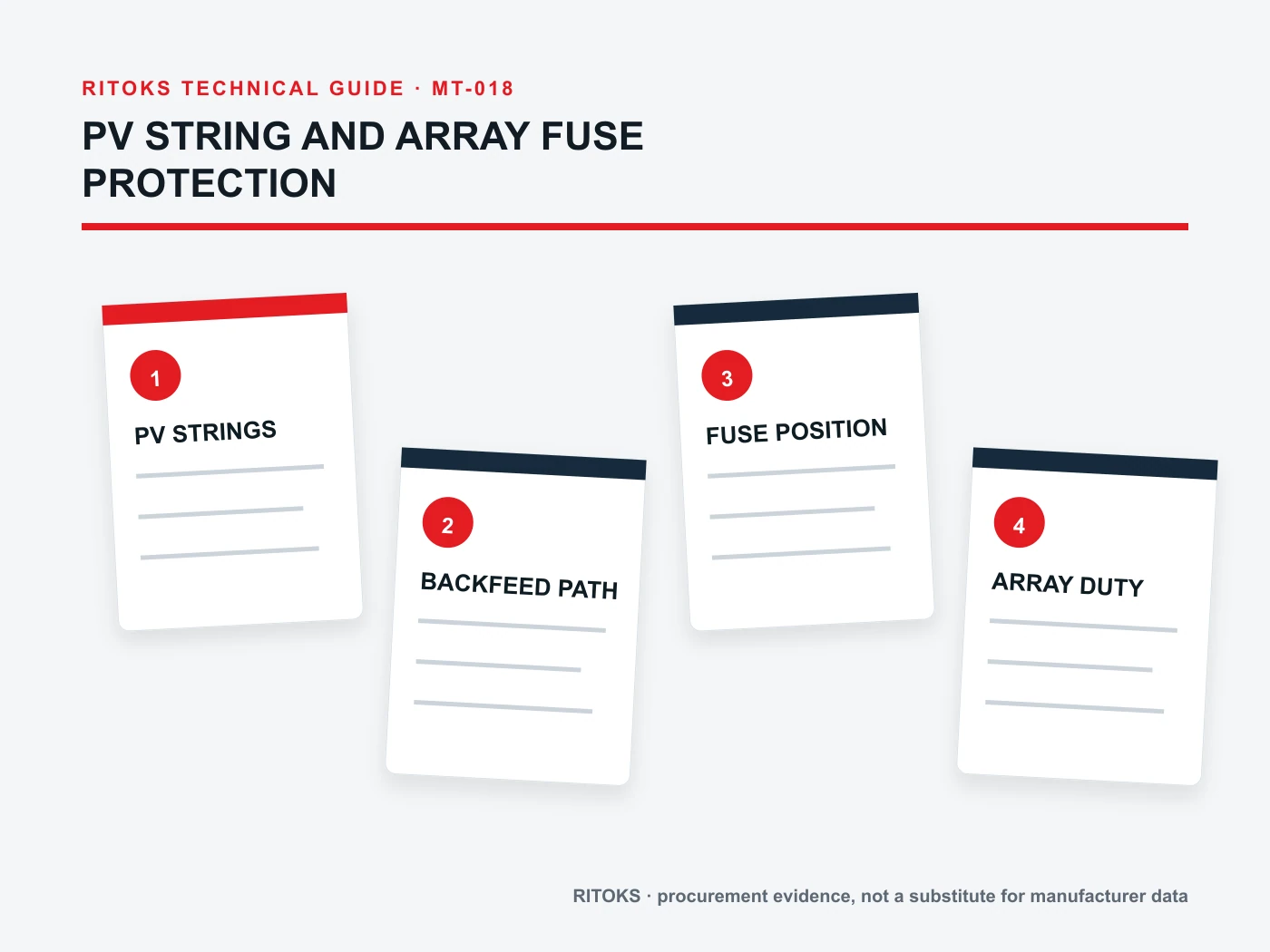

각 스트링, 결합기, 어레이 출력부 및 하류 인버터 또는 DC 장비를 도면에 표시하십시오. 병렬로 연결된 스트링의 수와 고장 난 스트링으로 역전류가 유입될 수 있는 대체 경로를 표시하십시오. 스트링 과전류 보호 장치의 필요 여부는 단순히 회로가 태양광 회로라는 사실에 달려 있는 것이 아니라, 허용되는 역전류 및 장비의 한계치에 따라 결정됩니다.

단락 전류, 개방 전압, 최대 직렬 퓨즈 정격 또는 명시된 경우 제조업체가 정한 기타 제한값을 포함한 모듈 데이터를 제공하십시오. 설계 파일에 모듈 문서의 개정 버전을 보관하십시오. 하나의 스트링으로 구성된 어레이는 여러 스트링으로 구성된 결합기와는 다르게 작동하는데, 이는 다른 스트링들이 고장에 기여할 수 있기 때문입니다.

스트링이 결합 박스에 어떻게 연결되는지, 현장 설계상 양극성 모두에 대한 보호가 필요한지 여부, 그리고 접지 배선 방식을 기록하십시오. 다른 프로젝트의 퓨즈 배치도를 해당 프로젝트의 토폴로지를 확인하지 않고 그대로 복사하지 마십시오. 병렬로 연결된 스트링의 수가 변경되면 허용 가능한 역전류도 달라질 수 있으므로 재검토가 필요할 수 있습니다.

문자열과 배열의 인덱스 구분하기

스트링 퓨즈 위치는 시스템 설계에 따라 병렬 네트워크 내의 분기를 보호합니다. 어레이 출력 퓨즈 위치는 결합된 출력에 더 가깝게 위치하며, 정상 전류 및 고장 시 작동 조건이 다를 수 있습니다. 전류, 전압 및 차단 데이터가 일치하지 않는 한, 동일한 퓨즈 링크 본체 형식이 두 위치 모두에 적합하다고 가정해서는 안 됩니다.

설치 장소별 사양표를 활용하십시오: 회로 식별자, 정상 전류, 최대 전압, 예상 고장 전류, 도체 규격, 홀더 및 공급 조건 등이 포함됩니다. 이 사양표를 통해 제안된 연결 회로가 단일 스트링, 결합 출력 회로 또는 보조 DC 회로 중 어느 것에 속하는지 명확히 파악할 수 있습니다. 이를 바탕으로 공급업체 페이지를 적절한 항목에 맞춰 평가할 수 있습니다.

IEC 60269-6은 태양광 스트링 및 어레이 보호용 퓨즈 링크에 대해 다루고 있습니다. 이 표준의 적용 범위에는 태양광 보호에 대한 추가 요구 사항이 명시되어 있으나, 특정 RITOKS 주문 코드가 특정 정격이나 인증을 보유하고 있음을 규정하지는 않습니다. 정확한 퓨즈 링크 데이터시트를 제출해야 합니다.

해당 위치에서 최대 직류 전압을 확인하십시오.

PV 스트링의 개회로 전압은 온도와 구성에 따라 달라집니다. 설계자는 해당 설치 현장에 적용되는 최대 관련 시스템 전압을 계산하고, 이를 퓨즈 링크 및 홀더의 정확한 직류 정격과 비교해야 합니다. 모듈의 공칭 전압이나 인버터의 작동 전압만으로는 충분하지 않습니다.

링크, 홀더, 단자, 도체 절연체 및 인클로저 등 전체 조립품이 해당 시스템의 정격 사양을 충족하는지 확인하십시오. 직류 전압 정격이 높은 퓨즈 링크를 사용한다고 해서 정격이 부적합한 홀더의 성능을 향상시킬 수는 없습니다. 카트리지 치수만을 기준으로 부품을 혼합하여 사용해서는 안 됩니다.

해당 제품 등급이 제안된 극성 및 설치 조건에 적용되는지 확인하십시오. 정확한 링크 및 홀더 조합에 대해서는 제조업체의 지침을 따르십시오. 적절한 근거가 없는 한, 동일한 규격의 일반 AC 퓨즈로 PV 등급 DC 링크를 대체할 수 없습니다.

현재 부하와 단락 부하를 별도로 검토하십시오.

설치된 인클로저 내에서 퓨즈가 견딜 수 있는 최대 연속 전류와 퓨즈가 차단해야 하는 예상 고장 전류를 명시하십시오. 퓨즈 선정 시에는 보호 대상 모듈이나 도체의 한계치도 고려해야 합니다. 이러한 제약 조건들은 상반된 결과를 초래할 수 있습니다. 즉, 전류 정격을 높이면 오작동을 방지할 수 있지만, 그 대신 장비의 보호 수준은 낮아질 수 있습니다.

태양광 발전원은 기존 교류 전원과 다른 특성을 지닌 고장 전류를 발생시킬 수 있습니다. 해당 시스템과 관련된 gPV 적용 사례 및 차단 실적을 요청하십시오. 차단 용량이 높다는 사실만으로는 낮은 고장 전류 범위에서, 또는 정확한 직류 전압 및 열 조건 하에서 퓨즈가 어떻게 작동할지 알 수 없습니다.

결합 박스 내부의 온도와 그룹화 또는 인접 장치에 따른 정격 감소를 기록하십시오. 연속 전류 용량은 주변 환경 및 홀더 접촉 상태에 따라 영향을 받을 수 있습니다. 최종 설계 시에는 실험실 정격치가 밀집된 실외 인클로저 환경에서도 변함없이 적용된다고 가정하기보다는, 링크 및 홀더 사용 지침을 따르도록 해야 합니다.

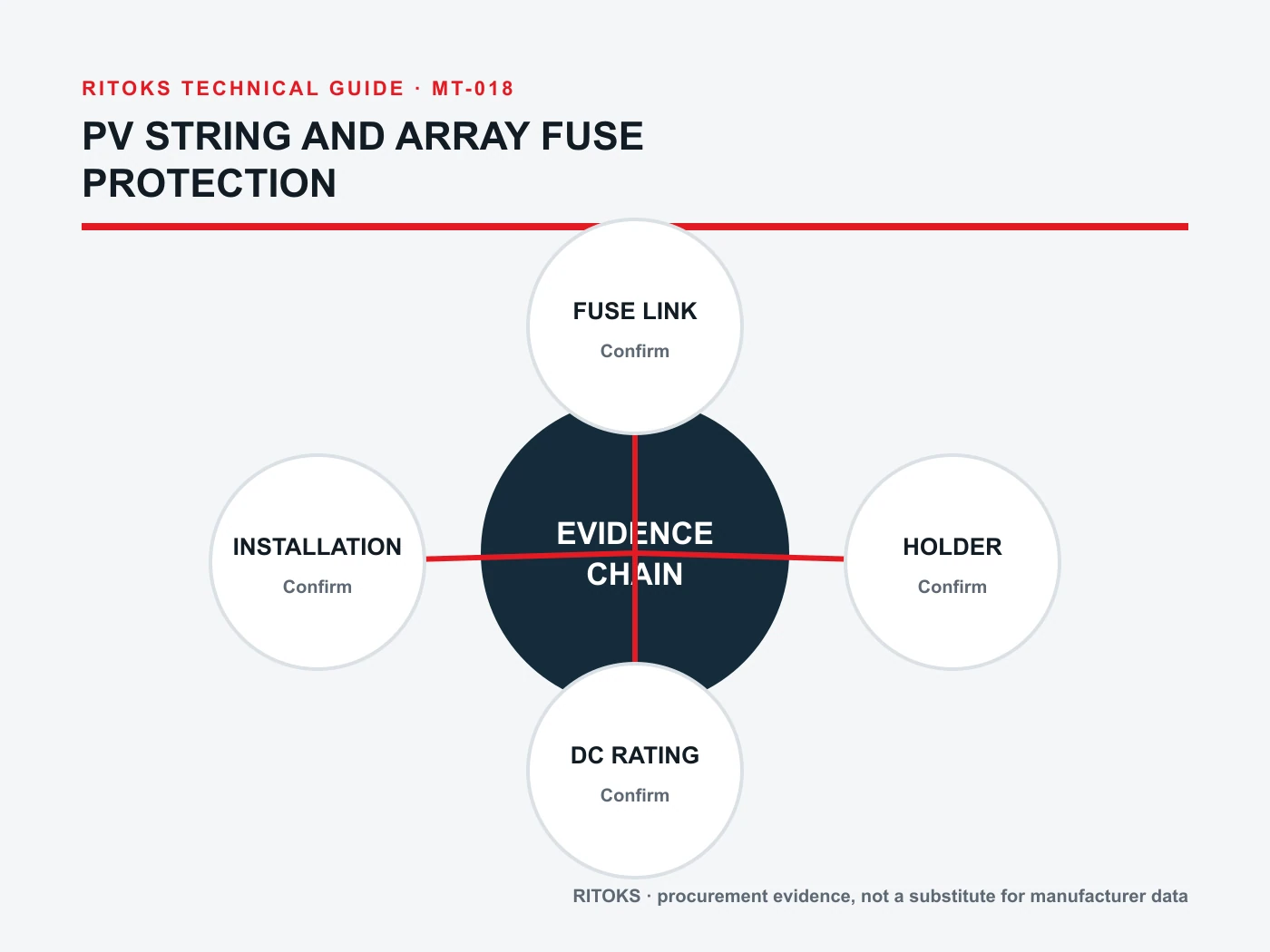

퓨즈 링크와 홀더를 하나의 조립체로 취급하십시오

정확한 퓨즈 링크 및 홀더를 선택하려면 물리적 크기, 전류 범위, 직류 전압, 단자 및 열적 요구 사항이 일치해야 합니다. 기계적으로 맞는 카트리지라도 승인되지 않은 조합일 수 있습니다. 해당 조합에 대한 제조사의 확인과 설치 또는 교체 시 제한 사항이 있는지 반드시 문의하십시오.

유지보수 담당자가 끊어진 퓨즈를 어떻게 식별하고 교체할지 고려하십시오. 퓨즈 배열 위치에 라벨을 부착하고, 패널 기록부에 예비 퓨즈 주문 코드를 기재하며, 안전한 절전 절차를 마련하십시오. 퓨즈 홀더가 반드시 부하 차단기 역할을 하는 것은 아니므로, 모든 스위칭 기능은 별도로 확인해야 합니다.

정비 시 홀더의 접촉 상태, 배선 조임력 및 인클로저의 밀봉 상태를 점검하십시오. 열 손상이나 부식은 접촉 저항을 변화시킬 수 있습니다. 손상된 홀더를 수리하지 않고 퓨즈 링크만 교체할 경우, 어셈블리의 신뢰성이 떨어질 수 있습니다.

PV 퓨즈 적용 사례 기록

각 점검 항목은 정확한 주문 코드와 연계되어야 합니다. 인버터 또는 모듈 공급업체가 보호 조건을 명시한 경우, 이를 퓨즈 제안 내용과 비교하고 원본 문서를 보관해야 합니다. 해결되지 않은 조건은 추측에 기반한 정격으로 변환하기보다는 설계 검토 단계에서 미해결 사항으로 남겨두어야 합니다.

RITOKS 옵션이 검토 과정에 어떻게 포함되는가

그 DC 퓨즈 링크 카테고리 는 출발점입니다. 그 10×38 gPV 링크 제품군, 10×65 gPV 링크 제품군 그리고 MGPV 태양광 퓨즈 제품군 이는 상업용 옵션을 나타내는 것이며, 자동으로 호환되는 링크/홀더 어셈블리가 아닙니다.

PV 단선도, 모듈 데이터, 최대 시스템 전압, 고장 및 전류 분석 결과, 거치대 배치도 및 환경 조건을 다음을 통해 보내주십시오. RITOKS 문의. 정확한 데이터와 호환성 확인을 요청하십시오. 그러면 공급업체는 단순히 “태양광 퓨즈”라는 일반적인 요청 대신, 특정 문자열이나 배열의 위치를 지정하여 대응할 수 있습니다.

프로젝트 수명 주기 전반에 걸친 변경 사항 검토

태양광 발전 설비를 확장하거나, 스트링을 재배선하거나, 다른 인버터 입력 단자에 연결할 때는 PV 보호 장치를 재검토해야 합니다. 병렬 스트링을 추가하면 고장 시 역송전에 사용 가능한 전원이 변경됩니다. 전류 또는 전압 특성이 다른 모듈로 교체할 경우, 동일한 프레임에 장착되더라도 계산 결과가 무효화될 수 있습니다. 유지보수 팀이 어떤 변경 사항이 재설계를 유발하는지 알 수 있도록, 원래 퓨즈 배정표를 수립하게 된 근거가 된 가정 사항을 기록해 두어야 합니다.

설치 담당자에게 각 결합기 입력부에 라벨을 부착하고 준공 단일선도를 보관하도록 요청하십시오. 이 도면에는 연결 순서 코드, 홀더 순서 코드, 극성 배열 및 공급 회로가 명시되어야 합니다. 현장에 단계적으로 설치된 여러 어레이가 있는 경우, 개정 번호로 이를 구분하십시오. 예비 부품 선반에 일반적인 “PV 퓨즈” 라벨만 부착해 두는 것은, 크기는 같지만 정격이 다른 부품으로 교체되는 것을 방지하기에 충분하지 않습니다.

퓨즈가 작동한 후에는 새 카트리지를 삽입하기 전에 원인을 조사해야 합니다. 도체 절연체, 커넥터, 홀더 접점 및 문제가 발생한 스트링을 점검하십시오. 퓨즈 작동은 지속적인 고장이나 홀더 손상을 나타낼 수 있습니다. 인버터 전원을 끈 후에도 주간에는 PV 스트링에 전압이 남아 있을 수 있으므로, 유지보수 담당자는 현장에서 승인된 절연 및 검증 절차를 반드시 준수해야 합니다.

검토의 정확성을 보장하는 조달 관련 질문들

제안서를 비교할 때는 해당 주문 코드에 대한 링크의 최신 전체 정보, 직류 차단 증명 자료 및 적용 가능한 표준 선언서를 요청하십시오. 호환되는 홀더의 설치 설명서와 허용된 모든 액세서리도 요청하십시오. 공급업체가 다른 본체 크기를 제안하는 경우, 이를 단순한 가격 대안으로 간주하지 말고 수정된 패널 레이아웃과 열 설계 검증을 요청하십시오.

엔지니어에게 회로 사양표에 따라 제안된 각 대체품에 대해 위치, 최대 전압, 정상 전류, 예상 고장 조건, 주변 환경 및 보호 대상 장비의 한계치를 표시하도록 하십시오. “정격이 더 높은” 퓨즈가 무조건 더 적합한 것은 아닙니다. 높은 전압 허용 능력만으로는 전류 보호 문제를 해결할 수 없으며, 높은 전류 허용 능력은 모듈이나 도체의 보호 기능을 저하시킬 수 있습니다.

실외용 결합기의 경우, 요청 시 인클로저의 노출 조건 및 사용 환경을 명시해야 합니다. 퓨즈 링크 자체는 전기적 특성에 따라 선정되지만, 물의 침투, 자외선 노출 및 온도 변동은 조립 및 유지보수 계획에 영향을 미칠 수 있습니다. 인클로저 및 홀더의 인증 정보는 단순히 시험대에서 테스트된 부품에 대한 것이 아니라, 실제 장착된 설치 환경에 부합해야 합니다.

자주 묻는 질문

모든 PV 스트링에 퓨즈가 필요한가요?

“PV”라는 단어만으로는 보편적인 답을 도출할 수 없습니다. 필요 여부는 병렬 소스의 역송전, 모듈 제한 사항 및 해당 시스템 규칙에 따라 달라집니다. 실제 구성을 검토하십시오.

gPV 링크의 정격 전압만으로도 해당 조립품을 승인하기에 충분한가요?

아니요. 해당 위치의 최대 직류 전압 및 전류 조건에서 홀더, 배선, 인클로저 및 정확한 링크 호환성을 확인하십시오.

동일 규격의 AC 퓨즈로 PV 링크를 대체할 수 있나요?

그렇게 단정해서는 안 됩니다. 해당 장치에 대해 PV DC 회로 차단 및 적용 증거를 반드시 확인해야 합니다.

결론

PV 스트링 및 어레이 퓨즈 선정은 전원 토폴로지와 역류 분석부터 시작됩니다. 그런 다음 각 구체적인 위치에 대해 전압, 전류, 차단 능력 및 링크 홀더 호환성을 확인해야 합니다. 제품군명은 제품 조달에 유용하지만, 보호 아키텍처는 시스템 분석을 통해 결정됩니다.

참고 문헌

• IEC, IEC 60269-6 태양광 퓨즈 링크에 대한 추가 요구사항.
• IEC, IEC 62548-1 태양광 어레이 설계 요건 (해당 판본 및 현지 규정을 확인하십시오).
