Wyłączniki kompaktowe DC do akumulatorowych systemów magazynowania energii: czynniki, które należy wziąć pod uwagę przed wyborem

W niniejszym przewodniku aplikacyjnym wskazano informacje niezbędne przed wyborem wyłącznika DC MCCB do systemu magazynowania energii w bateriach (BESS). Nie stanowi on certyfikacji wyłącznika dla żadnego systemu BESS, nie zawiera obliczeń prądu zwarciowego ani nie zastępuje projektowania zabezpieczeń systemu.

Podsumowanie danych wejściowych do decyzji

Obszar przeglądu	Dane wejściowe projektu	Dokumenty, o których udostępnienie należy wystąpić
AKUMULATOR	Określ rzeczywisty stan pracy i granice systemu	Zatwierdzony rysunek techniczny lub rejestr pracy
KONWERTER	Nazwa interfejsu, geometrii lub oczekiwań dotyczących sterowania	Dokładna dokumentacja dotycząca sprzętu lub produktu
magistrala prądu stałego	Stan środowiska i warunki instalacji	Rysunek obiektu lub panelu
WYŁĄCZNIK	Opisz wymagania dotyczące usługi i odbioru	Szczegółowe instrukcje i plan testów

Określ położenie wyłącznika w instalacji

System magazynowania energii oparty na akumulatorach zawiera wiele granic elektrycznych. Wyłącznik prądu stałego w obudowie formowanej może pełnić określoną funkcję ochronną i przełączającą, jednak wybór odpowiedniego urządzenia zależy od tego, gdzie jest ono zainstalowane względem ciągów akumulatorów, szyny prądu stałego, przetwornicy i innych urządzeń zabezpieczających. Ten sam wyłącznik może pracować w różnych warunkach w zależności od lokalizacji.

Należy sporządzić schemat jednoliniowy i zaznaczyć proponowane położenie wyłącznika. Należy wskazać wszystkie źródła, które mogą zasilać ten punkt, w tym ewentualne ścieżki zasilania zwrotnego lub równoległego. Projektant instalacji powinien określić przeznaczenie wyłącznika, wymagane parametry wyłączania oraz normalną sekwencję działania.

Określić obwiednię napięcia

Napięcie akumulatora zmienia się w zależności od stanu naładowania, temperatury i trybu pracy instalacji. Odpowiednie maksymalne napięcie prądu stałego na wyłączniku musi wynikać z konstrukcji akumulatora i instalacji. Należy je porównać z dokładnymi parametrami znamionowymi urządzenia przy przewidzianym podłączeniu biegunów. Ogólny zakres podany w nazwie produktu nie stanowi dowodu na jego przydatność do konkretnej instalacji.

Należy odnotować kierunek przepływu prądu oraz sprawdzić, czy w dokumentacji urządzenia określono wymagania dotyczące polaryzacji lub warunków zasilania/obciążenia. Niektóre konfiguracje produktów wymagają zastosowania określonej ścieżki biegunowej – wewnętrznej lub zewnętrznej. Przed zatwierdzeniem wyboru należy uzyskać dokładny schemat połączeń.

Oblicz dopuszczalny prąd zwarciowy w danym miejscu

Wyłącznik MCCB prądu stałego należy dobrać pod kątem przewidywanej obciążalności awaryjnej w miejscu jego instalacji. Obciążalność ta zależy od architektury systemu akumulatorowego, impedancji, podłączonych źródeł zasilania oraz schematu zabezpieczeń. W niniejszym artykule nie można podać uniwersalnej wartości obciążalności awaryjnej systemu BESS. Inżynier odpowiedzialny za system powinien przedstawić obliczenia wraz z przyjętymi założeniami.

Należy zapytać o dokładne dane dotyczące zdolności wyłączania prądu stałego danego wyłącznika przy odpowiednim napięciu i konfiguracji. Nie należy przenosić wartości zdolności wyłączania prądu przemiennego ani wartości dotyczących innej liczby biegunów. Należy przechowywać obliczenia źródłowe wraz z dokumentacją producenta w jednym miejscu, aby recenzenci mogli stwierdzić, że oba dokumenty opisują te same warunki pracy.

Przegląd zachowań podczas podróży i koordynacji działań

Czujnik wyzwalający i jego ustawienia mają wpływ na moment wyzwolenia wyłącznika w odniesieniu do kabli, ograniczników akumulatorowych i innych urządzeń zabezpieczających. Należy uzyskać krzywe czasowo-prądowe dla konkretnego kodu zamówieniowego i dowolnego wybranego ustawienia. Jeśli wymagana jest koordynacja lub selektywność, należy przeanalizować odpowiednie urządzenia łącznie; pojedyncza krzywa wyłącznika nie określa wyniku dla całego systemu.

Należy ustalić, czy proponowana funkcja skoku jest stała, czy regulowana, oraz w jaki sposób ustawienia będą dokumentowane. Nie należy zakładać, że funkcja regulowana przedstawiona na stronie rodziny jest zawarta w oferowanej części. Należy odnotować, kto zatwierdza ustawienia i kto je weryfikuje podczas uruchomienia.

Oddzielne obowiązki w zakresie izolacji i odcięcia zasilania

W określonych warunkach do odłączenia obwodu można wykorzystać wyłącznik, jednak konstrukcja układu magazynowania energii wymaga również bezpiecznej metody izolacji oraz procedury eksploatacyjnej. Należy określić, czy wymagana jest obsługa ręczna, blokada, zdalne wyłączenie czy styki sygnalizacyjne. Każdą funkcję należy zweryfikować w odniesieniu do konkretnego urządzenia i zmontowanego panelu, a nie wywodzić jej na podstawie wyglądu obudowy.

Schemat zabezpieczeń może obejmować bezpieczniki, styczniki, urządzenia monitorujące i sterujące. Należy wskazać, który element odpowiada za daną czynność. Nie należy wymagać od wyłącznika MCCB prądu stałego wykonywania funkcji, która należy do innego elementu, bez konkretnych dowodów.

Dopasuj wyłącznik do tablicy rozdzielczej i warunków otoczenia

Należy sprawdzić sposób montażu, orientację zacisków, przewody, szyny zbiorcze, wentylację, warunki otoczenia oraz dostęp serwisowy. Zdolność do przewodzenia prądu ciągłego może zależeć od warunków instalacji i warunków termicznych. Dokładna specyfikacja techniczna i instrukcje powinny określać zakres przewodów, moment dokręcania, odstępy oraz ewentualne obniżenie parametrów znamionowych; niniejszy artykuł nie podaje wartości zastępczych.

Akcesoria, takie jak styki pomocnicze lub wyłączniki bocznikowe, należy osobno określić i zaznaczyć na schemacie elektrycznym. Oferta, w której nie uwzględniono tych elementów, nie jest równoważna z ofertą, która je zawiera. Przed porównaniem ofert handlowych należy zapisać pełny kod zamówienia oraz zakres akcesoriów.

Opracowanie dokumentacji uzasadniającej uruchomienie i kontrolę zmian

W ramach uruchomienia należy porównać umieszczoną etykietę, połączenia słupów, ustawienia, osprzęt i dokumentację z zatwierdzonym projektem. Plan testów systemu powinien weryfikować zamierzone działanie układów sterowania i zabezpieczeń przy zastosowaniu bezpiecznych, dopuszczonych metod. Wszelkie regulacje w terenie należy dokumentować w sposób kontrolowany.

W przypadku zmiany konfiguracji akumulatorów, interfejsu falownika lub impedancji źródła należy ponownie przeprowadzić analizy awarii i koordynacji. Wcześniejsze zatwierdzenie nie ma automatycznie zastosowania do zmodyfikowanego systemu BESS. Dokumentacja zakupu powinna zawierać założenia, na podstawie których dokonano wyboru wyłącznika.

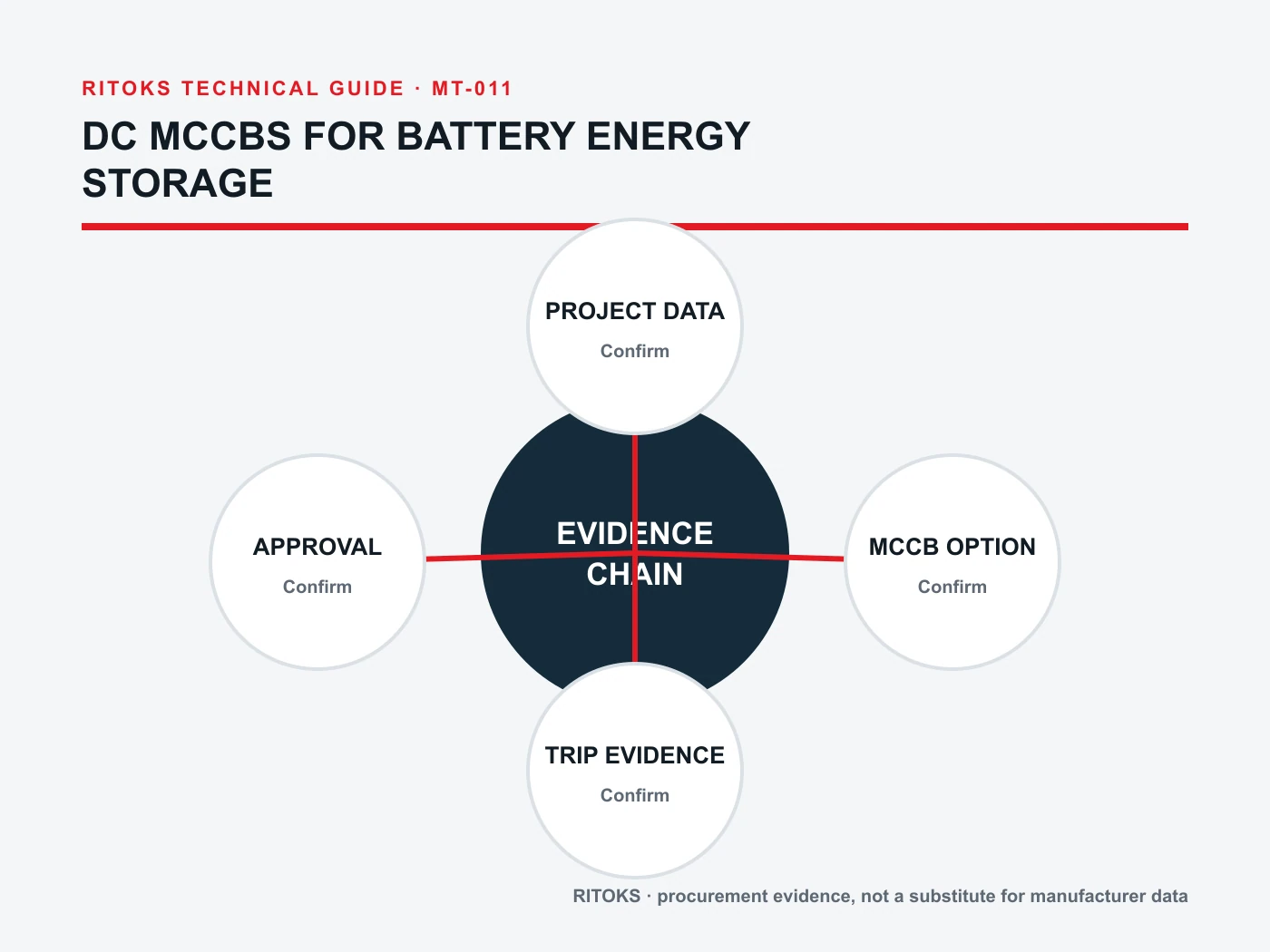

Stwórz plik dowodów oparty na modelu dokładnym

W przypadku proponowanego wyłącznika MCCB prądu stałego należy utworzyć jeden zapis zatwierdzenia zawierający pełny kod zamówienia, dokładną kartę katalogową, odpowiedni rysunek, instrukcję montażu oraz wszelkie krzywe lub raporty z badań wykorzystane przy podejmowaniu decyzji. Należy opatrzyć każdy plik datą lub odnotować jego wersję. Strona poświęcona rodzinie produktów jest przydatna do wyszukiwania, ale nie stanowi dowodu na to, że konkretna konfiguracja zawiera opcjonalną funkcję lub spełnia określone warunki systemowe.

Porównaj wszystkie wymagania z danymi technicznymi dotyczącymi tego samego produktu dostępnego w ofercie. Nie łącz maksymalnej wartości dla całej rodziny z jednego wariantu ze schematem obwodu, listą akcesoriów lub krzywą termiczną z innego wariantu. Pola, w których nie ustalono wartości, umieść w widocznej kolumnie przeznaczonej na wyjaśnienia. Jeśli dostawca zaproponuje produkt zastępczy, przed zatwierdzeniem jego równoważności technicznej należy powtórzyć odpowiednią weryfikację.

Należy oddzielać dane wejściowe projektu od rozliczeń dostawców

Zespół projektowy odpowiada za dokumentację aplikacji: dane źródłowe i ładunek, stany pracy, środowisko, montaż, elementy sterujące, konserwację oraz kryteria odbioru. Dostawca odpowiada za proponowany kod zamówienia oraz dokumentację potwierdzającą zgodność urządzenia. Żadna ze stron nie powinna wypełniać luk, opierając się na domysłach wynikających z wyglądu lub znanego nazwiska. Przydatną odpowiedzią może być sformułowanie “dane jeszcze niedostępne”, pod warunkiem że brakująca pozycja ma wyznaczonego właściciela oraz termin uzupełnienia.

Należy wstrzymać ten zapis na czas porównywania ofert. W przypadku zmiany warunków eksploatacji, szafy sterowniczej, źródła zasilania, licznika, silnika lub schematu zabezpieczeń należy sporządzić zaktualizowany arkusz danych wejściowych i poprosić każdego dostawcę o ponowne potwierdzenie proponowanego rozwiązania. Zapobiega to traktowaniu wcześniejszej oferty jako zatwierdzenia późniejszego projektu.

Jak porównać oferty dostawców

Produkt w promocji	Co porównać	Dowód zatwierdzenia
Zakres zamawiania	Kompletny zestaw wraz z akcesoriami	Dokładna wycena i zestawienie materiałów
Instalacja elektryczna	Wszystkie możliwe stany pracy	Dokument zawierający dokładne parametry znamionowe, schemat obwodu lub krzywą charakterystyki
Pasowanie mechaniczne	Mocowanie, zaciski i dostęp	Instrukcja rysowania i montażu
Plan serwisowy	Metoda kontroli i wymiany	Instrukcja konserwacji
Otwarte pozycje	Założenia, wyłączenia i wyjątki	Rejestr pisemnych wyjaśnień

Należy ujednolicić wszystkie oferty dotyczące wyłączników MCCB prądu stałego, odnosząc je do tego samego opisu zastosowania. Krótszy czas realizacji lub niższa cena mają znaczenie dopiero wtedy, gdy zakres techniczny jest porównywalny. Należy odnotować, czy każdy dostawca dołączył wymagane akcesoria, dokumentację oraz wsparcie przy uruchomieniu. Wyjątki należy wyraźnie zaznaczyć, zwłaszcza gdy kandydat wymaga zmiany w projekcie rozdzielnicy lub układu sterowania.

Etapy kontroli w procesie zamówień i oddania do użytku

• Należy potwierdzić granice systemu, stany pracy oraz kryteria akceptacji.
• Należy sprawdzić jeden kompletny kod zamówienia pod kątem zgodności z dokumentacją dotyczącą konkretnego modelu.
• Rozwiązywanie problemów związanych z układami elektrycznymi, mechanicznymi, warunkami otoczenia oraz obsługą serwisową.
• Porównaj zakres dostawy i zmiany w dokumentacji w poszczególnych ofertach.
• Należy sprawdzić otrzymany towar pod kątem zgodności z zatwierdzonym dokumentem.
• Przeprowadź test gotowego zespołu zgodnie z zatwierdzoną procedurą projektu.

Podczas kontroli przychodzącej należy sprawdzić dostarczoną etykietę, zaciski, dołączone akcesoria i dokumenty pod kątem zgodności z zatwierdzonym zamówieniem. Wymiana na produkt z tej samej rodziny nie jest automatycznie dopuszczalna. Podczas uruchamiania należy zweryfikować funkcje zależne od zastosowania, których nie da się ustalić wyłącznie na podstawie dokumentacji technicznej komponentu. Plan testów powinien określać reprezentatywne stany i kryteria akceptacji, bez ustalania uniwersalnych limitów.

Lista kontrolna dotycząca przygotowania zapytania ofertowego

Przydatne zapytanie ofertowe dotyczące wyłączników MCCB prądu stałego do systemów magazynowania energii w akumulatorach powinno być zwięzłe, ale kompletne. Należy poprosić o podanie dokładnej konfiguracji dostępnej w ofercie, a nieznane wartości należy sformułować w formie pytań. Nie należy dopuścić, by opis handlowy stanowił domyślną odpowiedź na pytanie techniczne związane z obliczeniami, rysunkiem technicznym lub testem.

• AKUMULATOR
• KONWERTER
• magistrala prądu stałego
• WYŁĄCZNIK
• NAPIĘCIE
• POZIOM USTERKI
• POLACY
• KRZYWA PRZEJAZDU
• Obowiązujące wersje dokumentów
• Ilość, miejsce przeznaczenia i zakres dostawy

Należy poprosić dostawcę o oddzielne wskazanie wyłączeń, założeń i pozycji opcjonalnych. Dokumentację wyjaśnień technicznych należy dołączyć do oferty, aby działy zaopatrzenia i inżynierii mogły dokonać przeglądu tego samego zakresu. Jeśli nadal brakuje kluczowego elementu, kandydat może nadal być interesujący pod względem handlowym, ale jego zatwierdzenie techniczne pozostaje w toku.

Najczęściej zadawane pytania

Czy wyłącznik MCCB prądu stałego można dobrać na podstawie jednej wartości znamionowej?

Nie. Należy wspólnie przeanalizować zastosowanie, dokładną konfigurację oraz odpowiednie warunki elektryczne, mechaniczne, termiczne i środowiskowe. Nazwa katalogowa stanowi jedynie punkt wyjścia do dalszej analizy, a nie kompletną dokumentację zatwierdzającą.

Czy strona rodzinna potwierdza dokładny związek czy tylko powiązanie?

Nie. Należy korzystać z proponowanego kodu zamówieniowego oraz aktualnego rysunku technicznego, karty katalogowej i instrukcji montażu. Funkcje opcjonalne lub alternatywne rozmieszczenie zacisków mogą się różnić w obrębie tej samej rodziny produktów.

Co się stanie, jeśli dostawca nie będzie w stanie podać jednej z wymaganych wartości?

Oznacz tę wartość jako nierozstrzygniętą, określ, kto ją uzyska, i wstrzymaj realizację decyzji, której to dotyczy. Nie przekształcaj założenia w zweryfikowane stwierdzenie tylko dlatego, że zbliża się termin zakupu.

Gdzie kontynuować przegląd

Przejrzyj Kategoria wyłączników MCCB prądu stałego dla dostępnej rodziny produktów, a następnie zapoznaj się z strona z powiązanymi produktami jako wstępny punkt odniesienia. Na tych stronach podano przeznaczenie komercyjne; o przydatności danego zastosowania decydują konkretne wzory dokumentów. Aby uzyskać porównanie dostosowane do konkretnego projektu, prosimy o przesłanie danych wejściowych systemu oraz pytań, na które nie ma jeszcze odpowiedzi, za pośrednictwem Strona z zapytaniami dotyczącymi RITOKS.

Jeśli po przeanalizowaniu dostępnych danych okaże się, że inne urządzenie lub metoda jest bardziej odpowiednia, należy zaktualizować specyfikację projektową przed złożeniem wniosku o zmianę. Dokumentacja powinna odnosić się do ostatecznego schematu obwodu i instalacji, a nie tylko do rodziny produktów, która jako pierwsza wzbudziła zainteresowanie.
