Lista kontrolna do zapytania ofertowego dotyczącego rozrusznika silnika: silnik, cewka, zabezpieczenie przed przeciążeniem i obudowa

Celem jest uzyskanie porównywalnej oferty na konkretny, możliwy do zamówienia zestaw startowy. Niniejszy przewodnik oddziela dane wejściowe projektu od dokumentacji dostawcy i zapewnia konstruktorom paneli jasny sposób rejestrowania odstępstw przed dokonaniem zakupu.

Podsumowanie danych wejściowych do decyzji

Obszar przeglądu	Co odnotowuje nabywca	Dokumenty, o których udostępnienie należy wystąpić
Silnik	Tabliczka znamionowa i obciążenie rozruchowe	Dane silnika i opis obciążenia
Obwód zasilający	Architektura zasilania i zabezpieczeń	Schemat jednoliniowy
Obwód sterujący	Zasilanie cewek, układ logiczny i blokady	Schemat sterowania
Opakowanie	Przeciążenie, obudowa, akcesoria i zaciski	Wstępna lista materiałów i rysunek

Podaj dane dotyczące silnika i obciążenia

Prosimy o przesłanie tabliczki znamionowej silnika, informacji o przewidywanym obciążeniu oraz trybie pracy. Należy podać, czy silnik uruchamia się często, czy zmienia kierunek obrotów, pracuje cyklicznie, czy też podlega innym wymagającym warunkom eksploatacyjnym. Charakterystyka obciążenia ma znaczenie, ponieważ rozrusznik, który w prostym trybie pracy zamyka styki tylko raz, niekoniecznie nadaje się do każdej sekwencji rozruchu.

Jeśli maszyna ma znany profil rozruchu lub szczególne wymagania dotyczące przyspieszenia, należy je uwzględnić. Należy wyraźnie zaznaczyć nieznane parametry, zamiast prosić dostawcę o ich oszacowanie wyłącznie na podstawie mocy silnika.

Zdefiniuj obwód zasilający

Na schemacie jedno liniowym należy zaznaczyć rodzaj zasilania, napięcie sieciowe, zabezpieczenie linii zasilającej oraz położenie rozrusznika. Należy wskazać, które urządzenie znajdujące się przed rozrusznikiem oraz który silnik znajdujący się za nim są objęte zakresem.

Zestaw rozruchowy może składać się wyłącznie ze stycznika i wyłącznika nadobciążeniowego lub zawierać dodatkowe urządzenia, w zależności od oferty. Należy poprosić o wykaz komponentów, aby można było sprawdzić obwód zasilający pod kątem zgodności z projektem.

Należy podać szczegóły dotyczące zasilania elementów sterujących i cewek

Cewka stycznika musi być dostosowana do dostępnego napięcia zasilania układu sterowania oraz sekwencji działania. Należy udokumentować źródło zasilania, rodzaj napięcia, logikę sterowania, funkcję zatrzymania oraz wszelkie blokady.

Nie należy zakładać, że nazwa rodziny produktów odnosi się do konkretnej cewki. Należy zapytać o dokładny wariant cewki oraz schemat zacisków, w tym o wszelkie opcje tłumienia zakłóceń lub styki pomocnicze wymagane przez układ sterowania.

Opisz wymagania dotyczące zabezpieczeń przed przeciążeniem

Przekaźnik przeciążeniowy należy dobrać na podstawie parametrów silnika oraz przewidywanego schematu zabezpieczeń. Należy poprosić dostawcę o określenie dokładnego modelu przekaźnika, zakresu regulacji, trybu resetowania oraz sposobu podłączenia do obwodu sterującego.

W zapytaniu ofertowym nie należy prosić o ustawienie uniwersalne. Ostateczne ustawienie i testy muszą być zgodne z danymi silnika, instrukcjami dotyczącymi przekaźników oraz zatwierdzeniem technicznym projektu.

Wyjaśnienie dotyczące obudowy i montażu

Jeśli wymagany jest sterownik w obudowie, należy opisać warunki panujące wewnątrz lub na zewnątrz, stopień zanieczyszczenia, miejsce montażu, przejścia kablowe, dostęp dla operatora oraz przestrzeń niezbędną do konserwacji. Sterownik otwarty bez obudowy i gotowa obudowa stanowią zasadniczo różne zakresy dostawy.

Należy poprosić o rysunek obudowy oraz wykaz zawartych w zestawie elementów sterujących, wskaźników i zacisków. Nie należy zakładać, że obudowa posiada określoną klasyfikację lub że dane akcesoria są dostarczane, jeśli nie ma dokładnej dokumentacji.

Wymienić wymagane funkcje sterowania i sprzężenia zwrotnego

Należy określić, czy maszyna wymaga przycisków uruchamiania/zatrzymywania, pilota zdalnego sterowania, sygnalizacji pracy, wskaźnika wyłączenia, dostępu do resetowania lub interfejsu zatrzymania awaryjnego. Funkcje te mogą znajdować się w różnych częściach całego systemu sterowania maszyną.

Należy oddzielić urządzenia zasilane z rozrusznika od funkcji realizowanych w innych częściach panelu. Wyraźne rozgraniczenie zapobiega powielaniu lub pomijaniu elementów w konkurencyjnych ofertach.

Porównaj oferty na podstawie tej samej listy kontrolnej

Należy wymagać podania pełnego kodu zamówienia, założeń dotyczących silnika i cewki, zakresu przeciążenia, zakresu obudowy, rysunków oraz wyłączeń. Należy poprosić dostawców o udzielenie odpowiedzi na każdą pozycję, a nie tylko o podanie oferty dla całej rodziny produktów.

Schemat sterowania oraz zatwierdzoną listę materiałów należy przechowywać wraz ze zleceniem zakupu. Podczas kontroli przy odbiorze należy porównać dostarczone etykiety i akcesoria z zatwierdzoną dokumentacją przed zamontowaniem rozrusznika.

Zaplanować testy zmontowanego rozrusznika

Dostarczone podzespoły i gotowy zespół sterujący dostarczają odpowiedzi na różne pytania. Należy sprawdzić okablowanie obwodu sterującego, działanie funkcji zatrzymania i resetowania, styki sprzężenia zwrotnego, reakcję na wyłączenie z powodu przeciążenia oraz blokady maszyny w oparciu o zatwierdzony schemat. Plan testów powinien określać, kto przeprowadza poszczególne kontrole oraz jakie dowody są archiwizowane.

Nie należy zakładać, że zastosowanie oryginalnych części katalogowych gwarantuje działanie maszyny zgodnie z zamierzoną sekwencją. Okablowanie, ustawienia oraz otaczający system sterowania mogą wpływać na rzeczywiste zachowanie urządzenia. Należy dokumentować zatwierdzone ustawienia i wersje rysunków, aby zespoły serwisowe wiedziały, co zostało zatwierdzone.

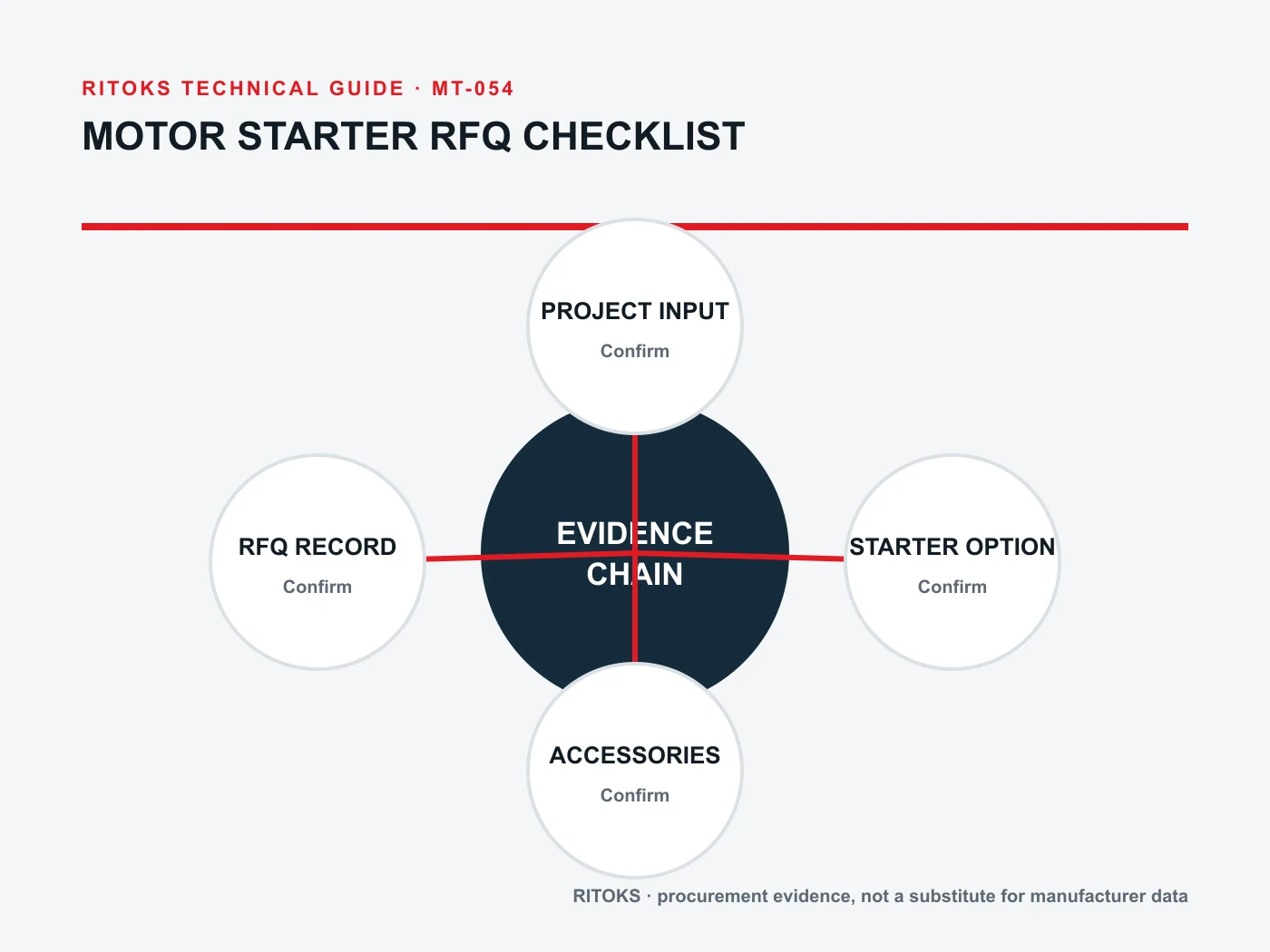

Stwórz plik dowodów oparty na modelu dokładnym

Strona kategorii lub rodziny produktów pomaga znaleźć odpowiednie opcje; sama w sobie nie stanowi jednak zatwierdzenia konkretnego wariantu. W przypadku rozruszników silnikowych należy zgromadzić w jednym miejscu pełny proponowany kod zamówienia, aktualną kartę katalogową, rysunek zacisków lub montażu, instrukcję obsługi oraz wszelkie obliczenia projektowe. Należy zapoznać się z warunkami dotyczącymi poszczególnych parametrów znamionowych lub funkcji. Jeśli dokumentacja odnosi się do modelu pokrewnego, należy poprosić o właściwy dokument zamiast przenosić te informacje na inny model.

Zespół projektowy odpowiada za dane wejściowe systemu i kryteria odbioru. Dostawca odpowiada za dokumentację potwierdzającą zgodność oferowanego produktu. Podczas przeglądu technicznego należy przyporządkować każde obowiązkowe wymaganie do konkretnego dokumentu i wersji, które je spełniają. Brakujące pole należy oznaczyć jako otwarte, warunkowe lub nieobsługiwane. Pozwala to na śledzenie podjętych decyzji i zapobiega sytuacji, w której korzystna wartość nominalna maskuje niezgodność połączenia lub warunków instalacji.

Porównaj pełne oferty

Pozycja	Wpis w zestawieniu porównawczym	Powód
Produkt dostępny w sprzedaży	Pełny kod, wariant i dołączone akcesoria	Zapobiega wyciąganiu wniosków na poziomie rodziny
Zgodność aplikacji	Pisemna odpowiedź na każdy wkład w projekt	Zapewnia widoczność wyjątków
Dokumentacja	Arkusz danych technicznych, rysunek, instrukcje i aktualizacje	Powiązania z oferowanym przedmiotem
Kwestie do rozstrzygnięcia	Właściciel i termin, w którym należy udzielić wyjaśnień	Pozwala uniknąć milczącej zgody

W każdej ofercie należy stosować ten sam opis projektu. Warunki handlowe, takie jak cena i czas realizacji, można porównać dopiero po ujednoliceniu zakresu technicznego. Nie należy traktować pominiętych akcesoriów, niepotwierdzonych parametrów technicznych ani nierozstrzygniętych założeń dotyczących okablowania jako równoważnych z udokumentowaną ofertą. Jeśli zaproponowano alternatywę, należy zapytać, które dane wejściowe ulegają zmianie, i powtórzyć przegląd elementów, których to dotyczy.

Przegląd instalacji i odbioru

Przed montażem należy sprawdzić, czy dostarczona etykieta, pełny kod i akcesoria są zgodne z zatwierdzoną dokumentacją. Należy porównać zaciski, sposób montażu, dostęp do przewodów oraz wszelkie określone orientacje z dokładnymi instrukcjami. Produkt, który wygląda podobnie do wersji zatwierdzonej, może mimo to mieć inną konfigurację elektryczną, opcję sterowania lub podstawę testową.

Należy zaplanować kontrolę zgodności z projektem wykonawczym, która uwzględni rzeczywiste zagrożenia związane z projektem. Może to obejmować sprawdzenie zgodności okablowania z zatwierdzonym schematem, testy funkcjonalne, pomiary w reprezentatywnych warunkach eksploatacyjnych oraz weryfikację działania wszelkich funkcji komunikacyjnych i alarmowych. Należy odnotować stan i wyniki. Plan odbioru powinien opierać się na dokumentacji aplikacji i dowodach dostawcy, a nie na ogólnej liście kontrolnej.

Lista kontrolna dotycząca zapytania ofertowego

• Należy określić obwód, urządzenia oraz miejsce, w którym mają pracować rozruszniki silników.
• Należy dołączyć rysunek schematu systemu oraz stany pracy, które określają zastosowanie.
• Należy zapisać dane z tabliczki znamionowej silnika oraz dokument, z którego pochodzą.
• Zarejestruj dostawę wraz z dokumentem źródłowym.
• Zarejestruj metodę startową i dokument źródłowy.
• Zarejestruj obowiązek oraz dokument źródłowy.
• Proszę potwierdzić, czy istnieją dowody wskazujące na konkretny model cewki.
• Potwierdź dowody wskazujące na przeciążenie w konkretnym modelu.
• Potwierdź istnienie dowodów wskazujących na konkretny model obudowy.
• Należy potwierdzić istnienie dowodów wskazujących na dokładny model w grupie kontrolnej.
• Proszę o przesłanie pełnego kodu zamówienia, akcesoriów, rysunków oraz aktualnej wersji karty katalogowej.
• Zapytaj o wyjątki, założenia, rozwiązania zastępcze oraz nierozstrzygnięte kwestie techniczne.

Zapytanie ofertowe powinno być na tyle szczegółowe, aby dostawca mógł na nie odpowiedzieć bez konieczności domyślania się brakujących danych dotyczących projektu. Jeśli jakaś istotna informacja nie jest jeszcze znana, należy oznaczyć ją jako pytanie i wskazać, kto ją ustali. Nie należy traktować założenia jako kryterium oceny, oświadczenia o zgodności ani zatwierdzonej metody montażu.

Co wpływa na podjęcie decyzji

Decyzja może ulec zmianie w przypadku zmiany konfiguracji źródła zasilania, charakterystyki obciążenia, warunków otoczenia, geometrii instalacji lub wymaganej funkcji. Należy ponownie przeanalizować wybrane rozruszniki silników za każdym razem, gdy którykolwiek z tych parametrów wykracza poza zatwierdzone założenia. Należy ponownie sprawdzić kod zamówienia oraz dokładne dane, na które ma wpływ ta zmiana; nie należy polegać na wcześniejszym zatwierdzeniu obwodu, w którym komponent ma obecnie wykonywać inne zadanie.

Należy prowadzić krótką historię zmian dotyczącą opisu projektu, odpowiedzi dostawcy oraz listy zaakceptowanych wyjątków. Dokumentacja ta ułatwia działom inżynierii, zaopatrzenia i uruchomienia pracę w oparciu o tę samą wersję. Jest to szczególnie przydatne w przypadku zmiany oferty, zaproponowania zamiennika lub modyfikacji projektu szafy sterowniczej po pierwszym porównaniu.

Kwestie do wyjaśnienia przed zatwierdzeniem

Należy zapytać, kto odpowiada za każdą z pozostałych kwestii technicznych dotyczących proponowanych rozruszników silników. Nabywca powinien potwierdzić parametry wejściowe systemu oraz ograniczenia instalacyjne; dostawca powinien potwierdzić dokładną pozycję, zawarte opcje oraz odpowiednią dokumentację. Obok każdego pytania należy umieścić odpowiedź oraz numer wersji dokumentu. Kwestia, na którą nie uzyskano odpowiedzi, powinna pozostać widoczna w zestawieniu porównawczym, a nie być traktowana jako domniemana cecha.

Jeśli w ofercie pojawia się alternatywne rozwiązanie, należy poprosić o pisemne wyjaśnienie dotyczące zmian w obwodzie, sposobie montażu lub założeniach eksploatacyjnych. Należy przeanalizować każdy nowy rysunek wraz z inżynierem projektu i odnotować, czy proponowana zmiana jest akceptowalna. Zastąpienie danego elementu stanowi nową decyzję techniczną, nawet jeśli wydaje się równoważne pod względem handlowym. Ma to szczególne znaczenie w sytuacjach, gdy wielu dostawców stosuje podobne oznaczenia serii dla różnych konfiguracji.

Najczęściej zadawane pytania

Czy moc silnika wystarczy do sporządzenia wstępnej wyceny?

Nie. Należy podać parametry silnika i obciążenia, zasilanie, cewkę sterującą, zabezpieczenie przed przeciążeniem, obudowę oraz wymagane funkcje.

Czy mogę ustalić obciążenie na podstawie samego katalogu rozruszników?

Nie. Należy skorzystać z danych dotyczących silnika, dokładnych instrukcji dotyczących przekaźników oraz zatwierdzenia projektu.

Czy zestaw rozrusznika w obudowie zawsze zawiera te same elementy sterujące?

Nie. Proszę o przesłanie dokładnej listy materiałów oraz rysunku panelu przedniego.
