Métodos de resfriamento de gabinetes elétricos: o papel dos ventiladores, trocadores de calor e aparelhos de ar condicionado

Este guia de arquitetura compara funções de métodos e requisitos de comprovação. Ele não determina o dimensionamento de equipamentos para um gabinete desconhecido, não afirma que um ventilador possa resfriar abaixo da temperatura ambiente nem declara que todos os trocadores de calor ou aparelhos de ar-condicionado ofereçam o mesmo nível de vedação, capacidade ou desempenho ambiental.

Resumo da decisão de compra

Informações para a tomada de decisão	O comprador deve confirmar	Documentação necessária
Balanço térmico	Perdas internas e transferência de calor superficial	Caso documentado de carga térmica do gabinete
Relação com a temperatura	Temperatura ambiente máxima versus temperatura interna alvo	Temperaturas no local no pior dos casos
Limite de contaminação	Se o ar externo pode entrar	Registro de exposição a poeira, umidade e agentes corrosivos
Evidências de capacidade	Desempenho na condição de projeto	Curva ou cálculo com condições
Ciclo de vida	Filtros, serpentinas, drenos, ventiladores e acesso para manutenção	Plano de manutenção e instalação

Convecção natural e resfriamento passivo de superfícies

Um gabinete pode dissipar calor por meio de suas superfícies quando a temperatura interna está acima da temperatura ambiente. A circulação natural do ar dentro e fora do gabinete favorece esse processo sem a necessidade de um dispositivo de resfriamento ativo. O resultado depende das perdas, da área de superfície efetiva, do material, da posição de instalação e da diferença de temperatura.

O resfriamento passivo é uma opção atraente quando a carga térmica é baixa e as condições ambientais oferecem margem de temperatura suficiente. Ele não consegue tornar o interior mais frio do que a temperatura ambiente, e um gabinete encostado em uma parede ou agrupado com outros pode ter uma área de transferência de calor menos eficaz do que um gabinete independente.

Ventiladores com filtro e ventilação em circuito aberto

Um sistema de filtro-ventilador promove a troca de ar entre o gabinete e o ambiente ao redor. Ele pode aumentar a remoção de calor quando o ar ambiente está suficientemente frio, mas os filtros e as grades criam resistência. O fluxo de ar necessário deve ser calculado com base na carga térmica e no aumento de temperatura permitido, seguido de uma verificação do ponto de operação.

Esse método cria um limite ambiental aberto. É preciso levar em consideração poeira, névoa de óleo, umidade e gases corrosivos, e a manutenção do filtro faz parte da capacidade de resfriamento. Um filtro entupido pode reduzir o fluxo muito antes de o ventilador parar de girar.

Trocadores de calor ar-ar

Um air-to-air heat exchanger keeps internal and external air streams separated while transferring heat across a barrier. It can suit contaminated environments when the outside air remains cooler than the desired cabinet temperature and the exact unit provides the required separation.

A capacidade varia de acordo com a diferença de temperatura, o fluxo de ar e a instalação. Solicite dados exatos de desempenho para as condições específicas do projeto. As correntes separadas não eliminam a necessidade de gerenciar a condensação, o acúmulo de resíduos, a manutenção do ventilador ou a vedação do gabinete, de acordo com o projeto selecionado.

Condicionadores de ar para gabinetes

Um ar-condicionado para gabinete utiliza um ciclo de refrigeração para proporcionar resfriamento ativo e é capaz de manter uma temperatura interna alvo abaixo da temperatura ambiente externa, dentro de sua faixa de operação declarada. A seleção requer a consideração da perda de calor interna, do intercâmbio de calor pela superfície do gabinete, da temperatura alvo, da temperatura ambiente máxima, da forma de montagem e de uma curva de capacidade no ponto de projeto.

O tratamento de condensado, a descarga de ar quente, as distâncias de segurança, a alimentação elétrica e o comportamento do sistema de controle devem ser considerados no projeto. Uma indicação da potência nominal de resfriamento em outro ponto de classificação não é garantia de que a unidade atenderá às condições do projeto.

Controles híbridos e prevenção de condensação

Ventiladores, trocadores de calor ou aparelhos de ar-condicionado podem ser controlados por termostatos ou por uma estratégia mais abrangente de climatização do gabinete. Um aquecedor de gabinete resolve um problema diferente, mantendo as superfícies acima de uma temperatura que represente risco de condensação; ele não remove o calor interno. O resfriamento e o aquecimento anticondensação não devem ser tratados como intercambiáveis.

A abertura das portas, as variações ambientais sazonais e os períodos de paralisação podem alterar o risco relacionado à umidade. Defina os modos de operação e a resposta aos alarmes. A arquitetura final deve abordar tanto o controle de temperatura quanto a proteção ambiental, em vez de apresentar um único dispositivo como solução completa.

Crie um arquivo de evidências com a configuração exata

Crie uma planilha de revisão para o código de pedido da Estratégia de Resfriamento de Gabinetes proposta. Coloque os dados do projeto em uma coluna e as evidências do fornecedor na outra. Preserve exatamente as fichas técnicas, desenhos, curvas, tabelas e manuais utilizados na decisão, incluindo sua data de revisão ou de obtenção. Uma página de categoria pode estabelecer o contexto da família de produtos, mas qualquer especificação exata de classificação, configuração, protocolo ou conexão deve estar vinculada à configuração cotada.

Verifique se todos os valores aceitos se referem ao mesmo item disponível para pedido. Carcaças e nomes de famílias semelhantes podem ocultar circuitos, fontes de alimentação, terminais, controles, detalhes de montagem ou acessórios diferentes. Não combine o valor máximo de uma família de uma variante, um desenho de outra e um recurso opcional de uma terceira. Mantenha os campos não preenchidos visíveis na comparação técnica.

Alterações no controle durante o abastecimento

Congele o registro da aplicação enquanto os fornecedores respondem. Se houver alterações na carga, na tensão, no ambiente, no ciclo de operação, no invólucro, no método de controle ou na saída exigida, emita um registro revisado e peça a cada fornecedor que reconfirme a proposta. Caso contrário, as cotações podem parecer comparáveis, embora atendam a requisitos técnicos diferentes.

Um produto substituto proposto volta a passar pelo mesmo processo de avaliação de evidências. Dimensões correspondentes, uma fotografia semelhante do produto ou uma classificação igual na seção de destaques não são suficientes. O produto substituto deve atender às funções e condições exigidas por meio de sua própria documentação exata.

Erros comuns em processos de compras

• Escolher uma estratégia de resfriamento de gabinete com base em um único valor de referência, sem definir o contexto da aplicação.
• Utilizando uma curva, uma tabela de configuração, um mapa de registros ou um diagrama de conexões de um modelo vizinho.
• Considerar uma condição de teste máxima ou ideal da família como o ponto de operação da aplicação.
• Presumindo a presença de acessórios, controles e funções do sistema com base no nome do produto ou na fotografia.
• Aprovar uma substituição sem reabrir a análise das provas técnicas.

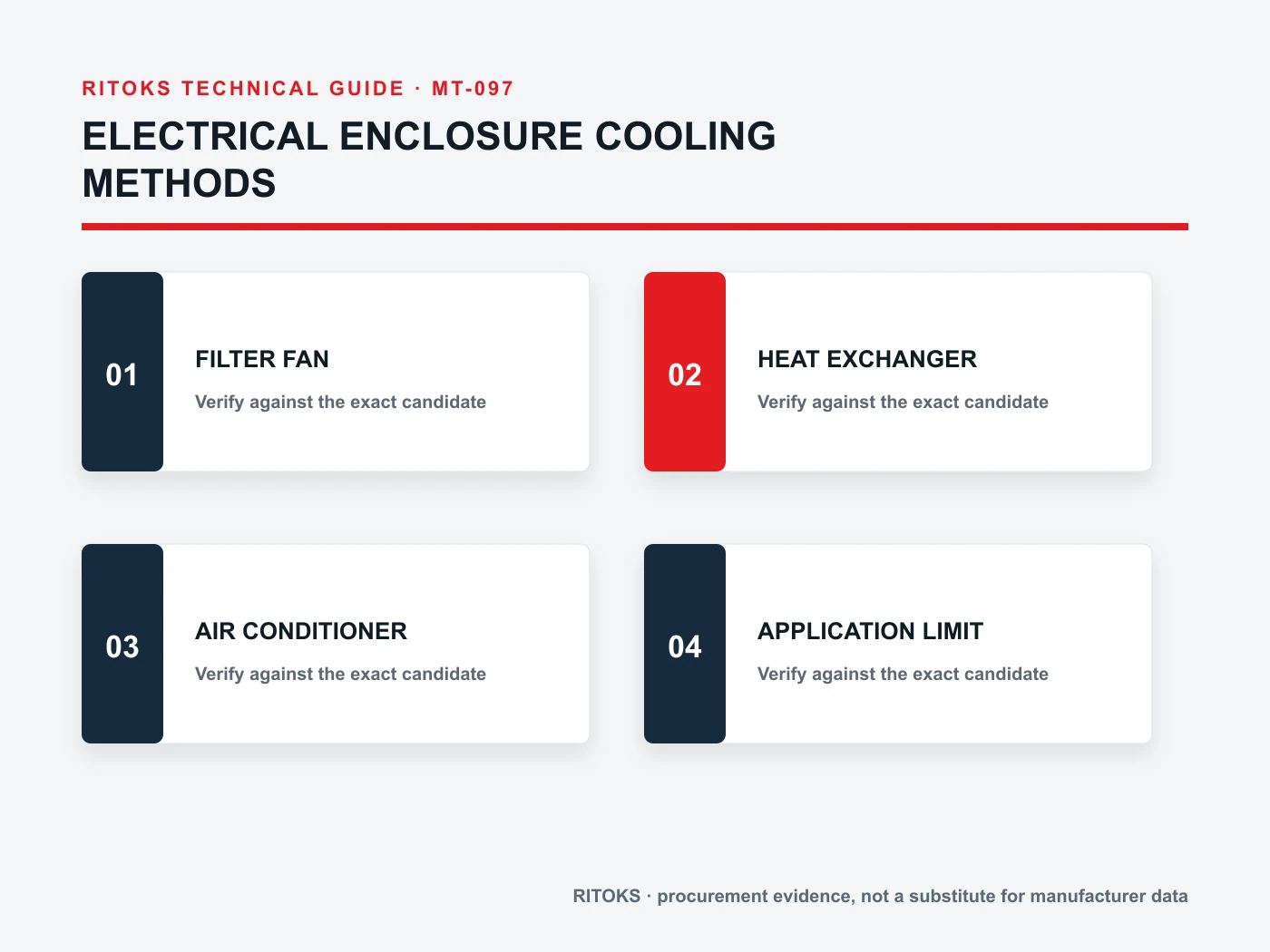

Não se deve comparar o resfriamento passivo, um ventilador com filtro, um trocador de calor ar-ar e um aparelho de ar-condicionado com base em um único valor de potência em watts ou de vazão de ar. A temperatura ambiente, o nível de contaminação e a possibilidade de o ar do gabinete se misturar com o ar externo determinam qual método pode ser considerado.

Como comparar propostas de fornecedores

Ponto de comparação	Documentação necessária	Não aceite
Método	Limite ambiental	Limite-chave
Resfriamento passivo da superfície	Espaço fechado	Requer diferença de temperatura e área de superfície suficiente
Ventilação com filtro	O ar externo entra	Não é possível resfriar abaixo da temperatura ambiente; resistência do filtro
Trocador de calor ar-ar	Fluxos de ar separados	É necessária uma diferença útil entre a temperatura interna e a temperatura ambiente
Ar-condicionado para gabinete	Resfriamento ativo em circuito fechado	A capacidade varia de acordo com as temperaturas de projeto; condensado e potência necessária

Normalize todas as propostas de estratégia de resfriamento de gabinetes de acordo com o mesmo registro de aplicação. Mantenha as revisões do documento, as condições de teste e as questões em aberto ao lado de cada valor. Uma proposta pode continuar sendo comercialmente interessante mesmo que esteja tecnicamente incompleta, mas as evidências ausentes devem permanecer visíveis até que sejam resolvidas.

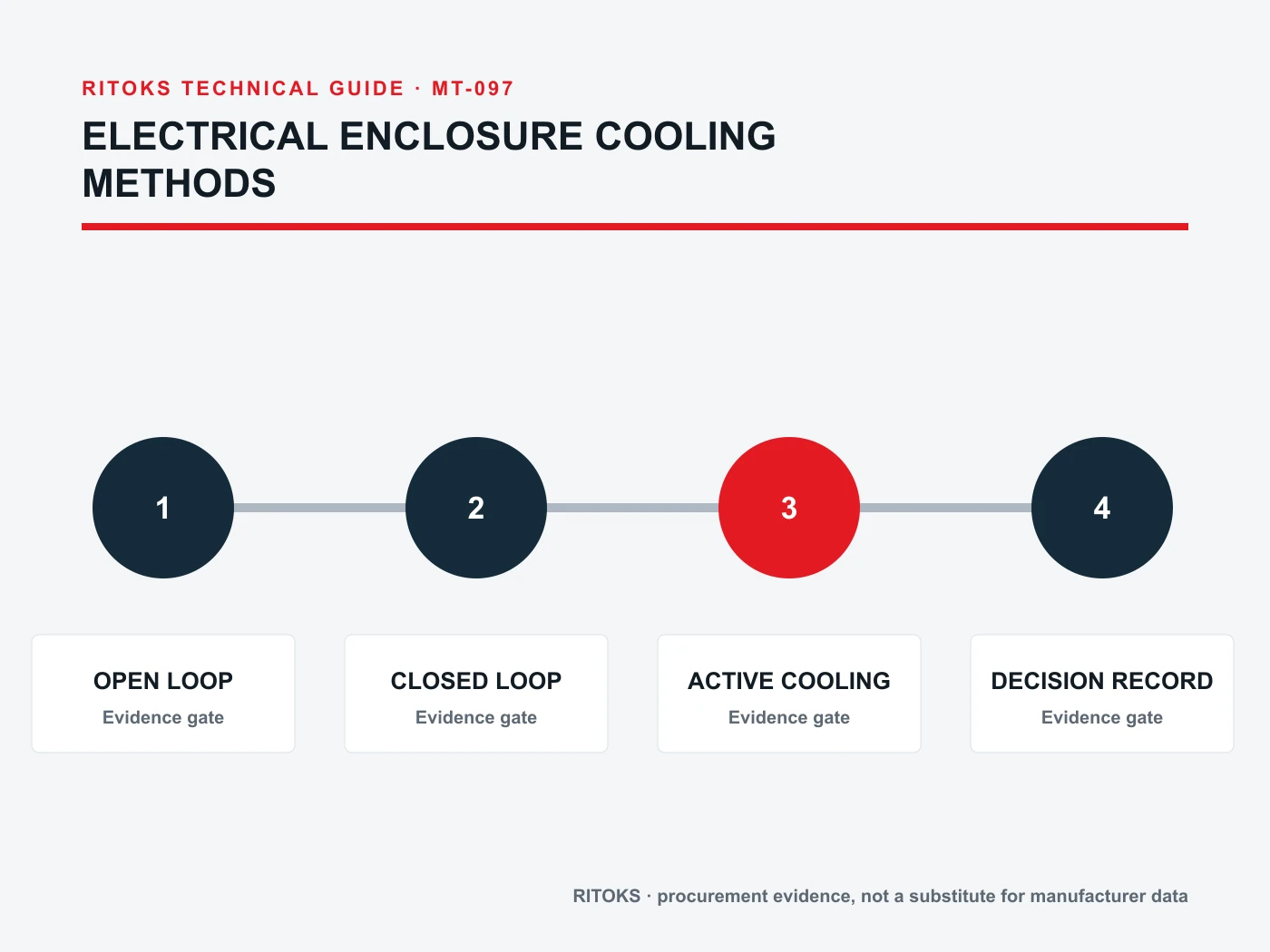

Fluxo de trabalho de decisão

• Liste as perdas de calor internas e a temperatura interna desejada.
• Registre os valores máximos de temperatura ambiente, umidade e contaminação.
• Decida se o ar externo pode entrar no gabinete.
• Selecione as arquiteturas de resfriamento que atendam a esse limite.
• Compare a capacidade exata nas condições de projeto.
• Verifique a montagem, a alimentação elétrica, os controles, a drenagem de condensado e o acesso para manutenção.

Calcule primeiro o balanço térmico do gabinete e o limite de temperatura. Determine se a renovação do ar ambiente é aceitável e, em seguida, compare os dados relativos à perda passiva de calor, ao fluxo de ar filtrado, à troca de calor separada ou à refrigeração ativa nas condições especificadas.

Lista de verificação para a preparação de uma solicitação de cotação

Uma solicitação de cotação (RFQ) útil para métodos de resfriamento de gabinetes elétricos deve ser concisa o suficiente para ser respondida e completa o suficiente para evitar suposições implícitas. Identifique valores desconhecidos como perguntas e exija um código de pedido exato, em vez de uma recomendação genérica de família de produtos.

• Dimensões, material e posição de instalação do invólucro
• Lista de equipamentos e perdas térmicas internas
• Temperaturas internas e máximas do ambiente alvo
• Exposição a poeira, umidade, gases corrosivos e lavagem com água
• Requisito ambiental de malha aberta ou malha fechada
• Potência disponível, espaços livres para montagem e manutenção
• Comprovação de capacidade, controles, quantidade e destino

Solicite as versões atuais da ficha técnica e do manual, bem como o escopo de qualquer certificação, compatibilidade ou alegação de desempenho. Registre a quantidade e o destino após as informações técnicas, para que as condições comerciais não ofusquem questões de engenharia ainda não esclarecidas.

Condições de interrupção antes da liberação do pedido

Não libere o pedido enquanto uma informação crítica do aplicativo for desconhecida, o modelo citado for ambíguo, uma especificação obrigatória for comprovada apenas por outro documento do produto ou as condições de instalação estiverem fora do escopo das evidências disponíveis. Trata-se de lacunas de engenharia, não de detalhes editoriais.

O registro de aprovação deve indicar qual é a finalidade do item selecionado, o que fica fora de seu escopo e quais documentos específicos fundamentam a decisão. Caso o pedido ou o candidato sofra alterações, reabra as verificações afetadas, em vez de manter a conclusão anterior.

Perguntas frequentes

Um ventilador com filtro consegue resfriar um gabinete a uma temperatura inferior à temperatura ambiente?

Não. A ventilação em circuito aberto depende do ar ambiente que entra e não consegue proporcionar refrigeração abaixo dessa temperatura.

Em que um trocador de calor difere de um ar-condicionado?

Um trocador de calor transfere calor entre correntes de ar separadas, enquanto um aparelho de ar-condicionado proporciona refrigeração ativa. Os projetos exatos dos produtos ainda precisam ser verificados.

Um aquecedor de gabinete conta como método de resfriamento?

Não. Normalmente, ele é usado para condensação ou controle de baixa temperatura, e não para remoção de calor interno.

Produtos e orientações relacionados da RITOKS

Utilize esses destinos como registros separados de categoria, produto e orientação. Um link contextual não implica intercambiabilidade, coordenação, compatibilidade ou aprovação para uma aplicação específica.

Categoria de produtos “Estratégia de resfriamento de gabinetes”

Ventiladores com filtro de gabinete FD

Condicionadores de ar com caixa EP-A

Aquecedores de gabinete JRQ

Guia de seleção de aparelhos de ar-condicionado para gabinetes

Ventilador com filtro x ventilador axial

Referências técnicas

Essas normas primárias ou fontes dos fabricantes servem apenas para respaldar os conceitos gerais identificados a seguir. Os valores dos produtos, diagramas, aprovações e combinações testadas por elas não se aplicam aos produtos da RITOKS.

Rittal, Catálogo de Sistemas Técnicos: Resfriamento com ar ambiente

Oferece suporte aos conceitos de carga térmica do gabinete, aumento de temperatura, fluxo de ar e resfriamento por ar ambiente. As fórmulas e os valores dos produtos da Rittal se aplicam apenas nas condições especificadas e não descrevem os produtos da RITOKS.

Rittal, Planejamento de Controle Climático RiTherm

Apoia a abordagem do controle climático do gabinete como uma decisão sistêmica baseada na carga térmica, no ambiente e na instalação. Não se trata de um registro de seleção de modelos exatos para equipamentos RITOKS.

Solicite uma análise do modelo específico

Envie os requisitos da solicitação, as perguntas específicas sobre a documentação, a quantidade e o destino por meio do formulário de contato da RITOKS. Uma solicitação de cotação (RFQ) requer a análise do modelo exato; este guia não aprova projetos de fiação, configurações de proteção, instalação ou substituição automática.
