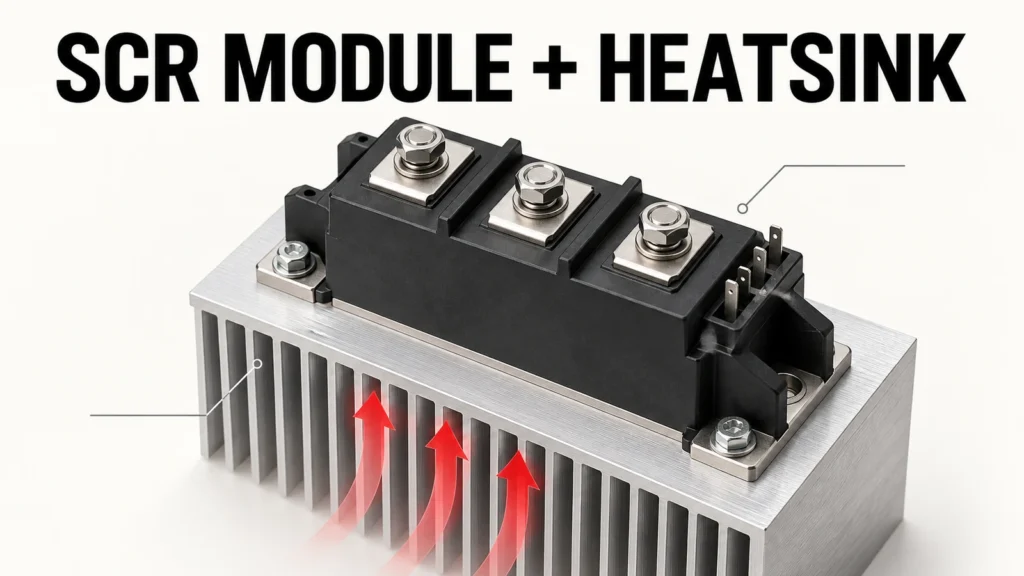

Selectarea modulului SCR și a radiatorului: sunt necesare dovezi termice

Acest ghid prezintă datele necesare care trebuie solicitate înainte de alegerea unui radiator pentru un modul cu tiristor. Ghidul se concentrează pe datele de intrare, limitele de calcul și verificarea acestora, nu pe stabilirea unei valori a rezistenței termice pentru un circuit necunoscut. Codul exact de comandă al SCR-ului și formele de undă ale aplicației rămân esențiale.

Începeți cu forma de undă a aplicației

Notați topologia circuitului și rolul fiecărui tiristor: redresare controlată, controlul puterii de curent alternativ, pornire ușoară sau altă funcție. Menționați dacă modulul conține un singur dispozitiv, o configurație dublă sau o altă conexiune internă. Același curent indicat pe plăcuța de identificare poate corespunde unor durate de conducție, forme de impuls și generări de căldură foarte diferite în circuite diferite.

Furnizați informațiile privind valoarea RMS și curentul mediu relevante pentru modelul de pierderi al producătorului, împreună cu unghiul de conducție, frecvența de repetiție, ciclul de funcționare și evenimentele de suprasarcină. Includeți forma de undă a curentului sau o simulare validată, dacă este posibil. Nu luați un punct de testare din fișa tehnică a unei unde sinusoidale și nu îl tratați ca pe o valoare universală a pierderilor pentru o aplicație cu comutație sau cu impulsuri intense.

Identificați separat cea mai solicitantă sarcină continuă și tranziențele semnificative. Pornirea, curentul de pornire și suprasolicitările de scurtă durată pot necesita o analiză a impedanței termice în regim tranzitoriu, în timp ce funcționarea continuă necesită o analiză în regim staționar. Masa termică a unui radiator nu justifică ignorarea impulsurilor repetate; repetarea acestora poate împiedica sistemul să revină la temperatura inițială.

Calcularea pierderii pe baza informațiilor din modelul exact

Solicitați parametrii exacți ai tensiunii în stare activă sau ai pierderilor pentru modelul respectiv, precum și metoda de calcul recomandată de producător. În cazul în care modulul conține mai multe dispozitive, urmăriți pierderile pentru fiecare element conductor și căldura totală injectată în placa de bază comună. Pierderea de putere reprezintă o variabilă de intrare în analiza termică; aceasta nu este echivalentă cu puterea de ieșire sau cu sarcina nominală a echipamentului.

Verificați dacă fișa tehnică prezintă curbe pentru anumite temperaturi ale joncțiunii și condiții de curent. Dacă un furnizor oferă o singură valoare “tipică”, întrebați care sunt condițiile și dacă este disponibilă o valoare maximă sau de proiectare. Precizați incertitudinea, în loc să prezentați o temperatură precisă a radiatorului pe baza unor date tipice neverificate.

În cazul unui sistem de redresare sau de control al fazelor, trebuie clarificate atât calea de conducție, cât și ponderea curentului care trece prin fiecare dispozitiv în funcție de timp. Este posibil ca un modul SCR dublu să nu împartă pierderile în mod egal dacă schema de control sau funcționarea circuitului este asimetrică. Modelul termic trebuie să reflecte dispozitivele de conducție reale și, dacă este necesar, proximitatea mai multor surse de căldură față de un singur radiator.

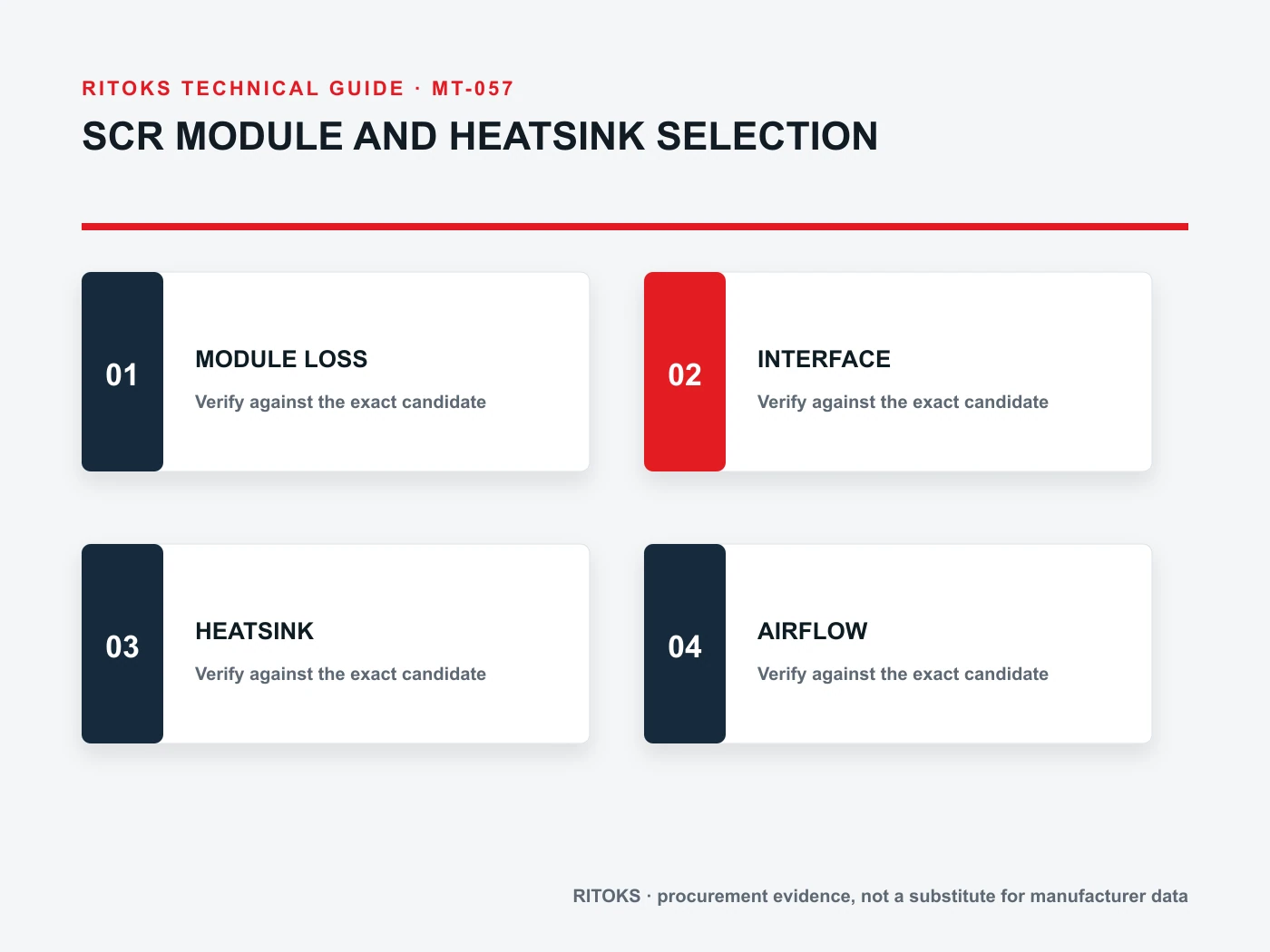

Citiți descrierea completă a traseului termic

Un traseu simplificat în regim staționar se întinde de la joncțiune la carcasă, de la carcasă prin materialul de interfață termică la radiator și de la radiator la mediul înconjurător. Fiecare etapă contribuie la creșterea temperaturii în funcție de fluxul termic corespunzător. Ghidul de montare a modulelor Infineon subliniază faptul că materialul de interfață termică, aplicația și geometria afectează conducția termică între modul și radiator. Niciun radiator din catalog nu poate compensa o interfață de contact prost controlată.

Obțineți datele exacte privind rezistența termică sau impedanța tranzitorie a modulului și înțelegeți punctele de referință ale măsurătorilor. “Junction-to-case” nu este automat comparabil între diferite configurații interne sau convenții de testare. Valoarea rezistenței termice furnizată de producătorul radiatorului are, de asemenea, anumite condiții: se pot presupune un anumit flux de aer, o anumită orientare, o anumită suprafață de bază și o anumită dispunere a sursei de căldură.

Verificați unde se măsoară temperatura de referință a mediului înconjurător pentru echipament. Aerul din apropierea unui banc de SCR, în interiorul unui dulap aglomerat, poate fi mai cald decât aerul din încăpere. Debitul nominal al unui ventilator în aer liber nu corespunde cu debitul de aer care trece prin aripioarele radiatorului odată ce sunt instalate filtrele, protecțiile și componentele din apropiere. În cadrul unei revizuiri a proiectului, utilizați condițiile locale relevante ale aerului de admisie, mai degrabă decât condițiile ambientale de laborator, care sunt cele mai favorabile.

Includeți interfața și procedura de montare

Compusul termic, tamponul sau materialul de interfață aplicat din fabrică fac parte din traseul proiectat. Notați ce tip de interfață este permis pentru modulul respectiv, precum și cerințele privind planeitatea și curățenia suprafeței, precum și secvența de poziționare și fixare indicată de producător. O schimbare a compusului sau a presiunii de montare poate modifica rezistența de contact, chiar dacă modulul electric și radiatorul rămân neschimbate.

Solicitați cuplul de strângere specificat, schema de dispunere a elementelor de fixare, distanțele de siguranță electrice și orice instrucțiuni privind re-strângerea sau rodajul. Aceste detalii ar trebui să provină din manualul actual de instalare al modulului, nu dintr-un tabel generic de cupluri de strângere. Documentația modulelor de putere Infineon tratează în mod explicit montarea ca pe o problemă legată de performanța termică și fiabilitate; produsele RITOKS necesită instrucțiuni specifice pentru fiecare model în parte înainte de aprobarea asamblării.

Luați în considerare posibilitatea ca mai multe module să împartă același radiator. Interferențele mecanice, disiparea căldurii, izolația electrică și blocarea fluxului de aer pot afecta performanța. Dacă radiatorul este conectat electric la o parte a circuitului prin intermediul bazei unui modul, proiectarea trebuie să țină seama de izolația necesară și de distanțele de siguranță, în loc să trateze radiatorul ca pe o simplă piesă metalică inofensivă.

Comparați convecția naturală și cea forțată în funcție de geometria instalației

Convecția naturală depinde în mare măsură de orientarea aripioarelor, de distanța dintre acestea și de libertatea de circulație a aerului ascendent. Convecția forțată depinde de debitul de aer furnizat prin schimbătorul de căldură, nu doar de fluxul de aer liber generat de ventilator. Alegerea influențează, de asemenea, cerințele privind zgomotul, praful, filtrarea și întreținerea. Stabiliți dacă carcasa poate susține debitul de aer prevăzut pe toată durata sa de viață.

Solicitați o curbă de performanță a radiatorului sau valoarea rezistenței termice măsurate în condiții apropiate de cele de funcționare în sistemul instalat. Dacă datele se bazează pe o altă amprentă a sursei de căldură, întrebați furnizorul radiatorului cum se poate corecta sau testa aceasta. Ghidul de selecție a radiatoarelor de la Infineon subliniază faptul că optimizarea este un proces iterativ și că rezistența termică publicată depinde de modul în care a fost măsurată.

O marjă de răcire trebuie justificată pe baza incertitudinii calculate, a valorilor extreme ale temperaturii mediului înconjurător și a ipotezelor privind întreținerea. Suzdimensionarea unui radiator fără a verifica interfața și fluxul de aer poate duce la omisiunea punctului de blocaj real. În schimb, un radiator de dimensiuni reduse poate fi considerat adecvat pentru o funcționare intermitentă numai dacă modelul termic tranzitoriu și frecvența de repetiție sunt documentate.

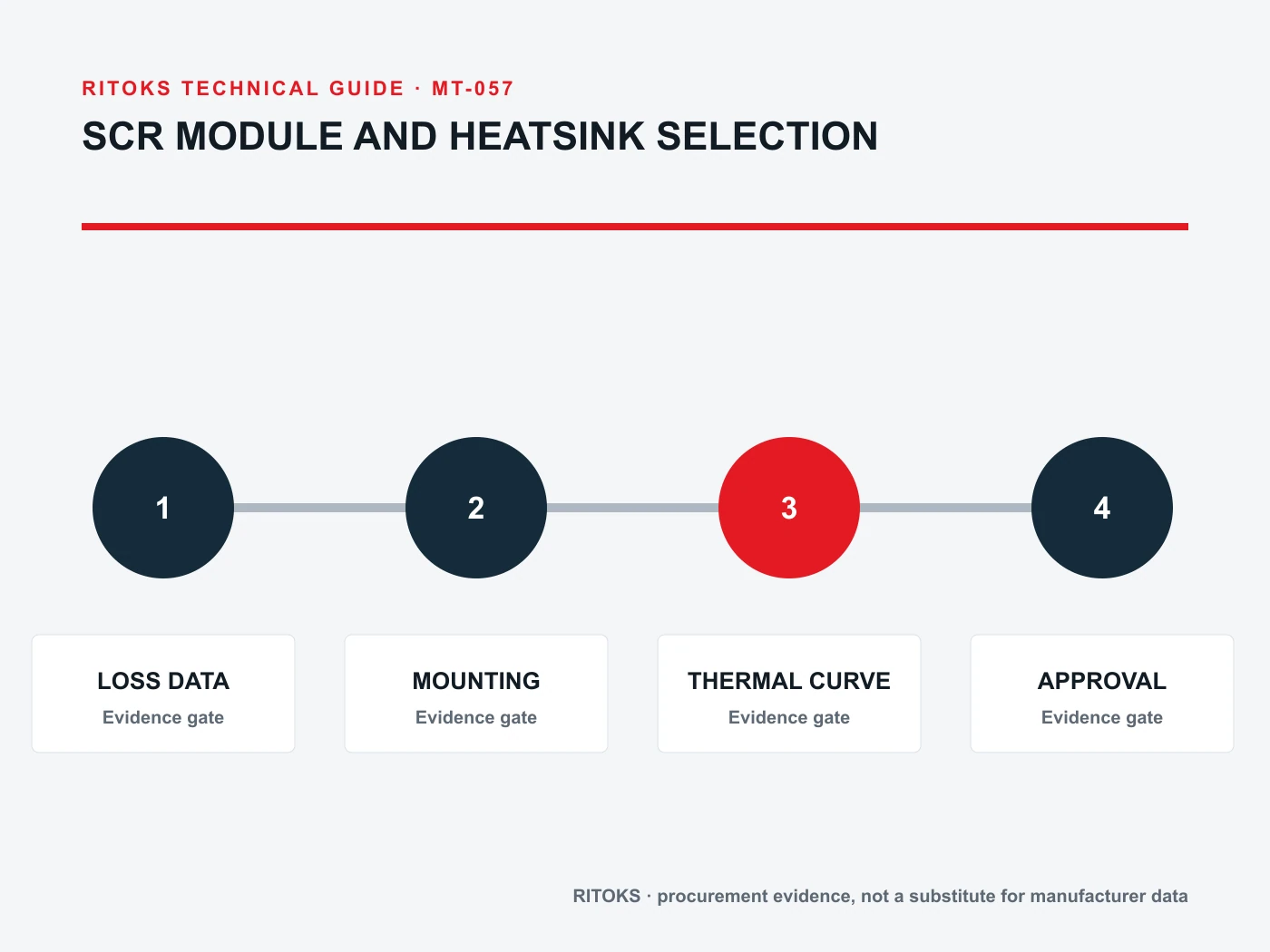

Folosiți un tabel cu date termice, nu o comparație bazată exclusiv pe curent

Asigurați-vă că toate datele de intrare sunt corelate cu o revizie a desenului tehnic și cu un cod de comandă. O modificare a topologiei SCR, a carcasei modulului, a traseului de circulație a aerului sau a formei de undă de control poate invalida calculul termic inițial. Departamentul de achiziții nu trebuie să înlocuiască modulele cu altele “echivalente” doar pe baza valorilor de curent și tensiune indicate pe etichete, dacă traseul termic este diferit.

Validare prin măsurare la o sarcină reprezentativă

Calculul permite selectarea candidaților; testele efectuate verifică modelul. Definiți ciclul de funcționare, condițiile din incintă și punctele de măsurare înainte de test. O valoare a temperaturii carcasei sau a radiatorului are relevanță doar atunci când locația acesteia corespunde cu referința de calcul. Dacă nu este posibilă măsurarea directă a temperaturii joncțiunii, utilizați metoda aprobată de producător pentru a deduce temperatura joncțiunii pe baza valorilor măsurate și a pierderilor.

Verificați starea de încărcare ridicată prelungită, precum și orice stare tranzitorie importantă sau de ciclu repetat. Documentați viteza ventilatorului, starea filtrului, temperatura mediului ambiant și sursele de căldură din apropiere. Dacă temperatura măsurată diferă de cea prevăzută, analizați ipotezele privind pierderile, aplicația interfeței, fluxul de aer și poziția senzorului. Evitați să mascați o discrepanță prin ajustarea unei singure rezistențe presupuse, fără dovezi.

Includeți controale privind asamblarea în producție. Un prototip asamblat cu atenție de un inginer poate avea performanțe diferite față de o versiune de serie, dacă acoperirea compusului sau ordinea de fixare variază. Specificați punctele de inspecție care sunt aplicabile în hala de producție, apoi înregistrați procesul de asamblare verificat în dosarul produsului.

Ce trebuie să includeți într-o solicitare de informații privind un modul SCR

Trimiteți topologia circuitului, forma de undă și ciclul de lucru, tensiunea de blocare necesară, evenimentele potențiale de suprasarcină, dimensiunile disponibile ale radiatorului, condițiile ambientale și ale fluxului de aer, schema de montare și documentația necesară. Solicitați datele exacte privind pierderile și caracteristicile termice ale modulului, desenul tehnic, îndrumările privind interfața și instrucțiunile de instalare. Acestea Categoria modulelor SCR/tiristoare ajută la identificarea familiilor de produse; selecția rămâne specifică fiecărui model.

Pentru a înțelege contextul aprovizionării, consultați Familia MTA cu sistem dual SCR, Familia MTC SCR sau Familia de produse MTC pentru curent ridicat după caz. Paginile respective nu înlocuiesc curbele de pierdere actuale sau manualele de montare. Întrebați RITOKS pentru setul specific de documente înainte de blocarea unui cod de comandă.

Întrebări frecvente

Se poate alege un radiator pe baza curentului nominal al SCR-ului?

Nu. Curentul nominal este doar unul dintre parametrii caracteristici ai dispozitivului. Forma de undă reală, pierderile, condițiile ambientale, interfața și sistemul de răcire sunt factorii care determină cerințele termice.

Adăugarea unui ventilator garantează o marjă mai mare?

Numai dacă, în condițiile de instalare, un flux de aer adecvat ajunge la suprafețele relevante ale aripioarelor. Verificați filtrele, eventualele obstrucții, starea de funcționare a ventilatorului și datele privind performanța radiatorului.

Care este dovada acceptării definitive?

Un calcul specific modelului, o metodă de montare controlată și un test de temperatură reprezentativ constituie împreună o bază solidă pentru luarea unei decizii. Niciun document nu demonstrează toate cele trei aspecte.

Concluzie

Definiți mai întâi pierderile electrice, apoi urmăriți traseul termic complet și verificați ansamblul instalat. O pereche formată dintr-un modul SCR și un radiator reprezintă o alegere la nivel de sistem. Mențineți vizibile în cererea de ofertă datele termice specifice modelului care nu au fost încă rezolvate, în loc să o completați cu ipoteze din catalog. Desenul final trebuie să identifice modulul ales, radiatorul, materialul de interfață, direcția fluxului de aer și condițiile de testare validate ca un ansamblu controlat.
