Diode Module RFQ Checklist: Topology, Ratings and Package

Denna checklista för offertförfrågan kräver applikationsdata och bevis på den exakta enheten. Den certifierar inte en diodmodul, tilldelar inte någon anslutningsschema eller rekommenderar någon märkkapacitet utan köparens kretsschema och leverantörens aktuella modelldokument.

Översikt över underlag för beslut

Granskningsområde	Projektunderlag	Bevis som ska begäras
KRETS	Definiera det faktiska driftläget och systemgränsen	Godkänd systemritning eller driftsprotokoll
VÅGFORM	Ange gränssnitt, geometri eller förväntningar på styrning	Exakt utrustnings- eller produktdokument
SPÄNNING	Miljö- och installationsförhållanden	Plats- eller panelteckning
KYSNING	Beskriv krav på tjänsten och godkännande	Exakta instruktioner och testplan

Ange först kretsens syfte

En bra offert på en diodemodul utgår från kretsen, inte från en bild på höljet. Ange för leverantören om komponenten är avsedd för likriktning, spärrning, frilöpning eller någon annan funktion. Bifoga ett förenklat kretsschema som visar källan, lasten och de avsedda strömvägarna.

Ange projektfasen och specificera vilka värden som är definitiva och vilka som fortfarande är preliminära. Detta underlättar för leverantören att svara med en exakt orderkod och en lista över antaganden, istället för en allmän rekommendation som är svår att godkänna.

Ange intern topologi och terminaltilldelning

Ange hur diodvägarna ska vara anordnade. Om konstruktionen kräver en gemensam anod- eller katodnod ska detta anges uttryckligen och schematiska sammanhanget redovisas. Begär i gengäld det exakta interna kretsschemat och en ritning med numrerade anslutningar.

Man ska inte utgå från att två moduler med samma fotavtryck har utbytbara anslutningskonfigurationer. Be leverantören att ange eventuella anslutningsbroar, valfria anslutningsplintar eller krav på orientering. En teknisk offert bör göra det möjligt att spåra vägen från källan till lasten utan gissningar.

Ange spänning och ström

Ange det förväntade driftspänningsintervallet och det rimliga värdet för backspänning vid enheten. Beskriv strömvågformen, medelvärdet under drift, återkommande toppar samt de överspänningshändelser som modulen enligt projektkraven måste tåla. Om dessa värden fortfarande håller på att beräknas, ange osäkerheten i stället för att ange ett godtyckligt värde.

Be leverantören att ange de exakta modelluppgifterna och villkoren som gäller för varje nominellt värde. Undvik att jämföra en nominell ström från en produktserie med ett toppvärde från en annan beställningskod. Offertunderlaget bör ange om eventuella föreslagna effektbegränsningar eller parallellkopplingar kräver ytterligare underlag.

Ange termiska och mekaniska förhållanden

Beskriv kylflänsens eller basplattans utformning, kylningsmetod, lokala omgivningsförhållanden, monteringsriktning, tillåtna yttermått och driftsavstånd. Leverantören ska tillhandahålla förlustdata, termiska data, monteringsanvisningar och en översiktsritning för hela orderkoden.

Om en befintlig modul ska bytas ut ska du bifoga den godkända ritningen och de elektriska driftskraven. Begär inte en “direkt ersättningsdel” enbart utifrån skruvavståndet. Anslutningsposition, isolering, termisk kontakt och inre krets kan skilja sig åt.

Be om information om paketet och anslutningen

En offert bör ange höljets mått, anslutningstyp, monteringsdetaljer, rekommenderad anslutningsmetod samt medföljande tillbehör. Panelkonstruktionen kan medföra begränsningar vad gäller kabelskor, samlingsskenor, krav på isolationsavstånd och åtkomst. Dessa uppgifter utgör underlag för teknisk granskning av projektet och är inte egenskaper som man kan utgå ifrån utifrån en liten bild i en katalog.

Begär en ritning där modulens kropp tydligt skiljs från de nödvändiga yttre avstånden. Om leverantören erbjuder ett alternativt utförande, be om en markerad jämförelse med det ursprungliga gränssnittet så att de mekaniska förändringarna förblir synliga.

Fastställa vad som ska ingå i dokumentationen och godkännandeprocessen

Begär ett exakt datablad, kretsschema, anslutningsschema, mekanisk ritning, monteringsanvisningar samt eventuella test- eller tillämpningsanvisningar som används för att styrka ett påstående. Dokumentera dokumentrevisioner tillsammans med offerten. Om projektet kräver bevis på överensstämmelse, begär det specifika certifikatet eller rapporten och kontrollera att den omfattar den offererade artikeln.

Låt inte ett certifieringspåstående som saknar underlag tas med i offertförfrågan som ett faktum. Inköpsavdelningen kan begära bevis; teknikavdelningen avgör om bevisen uppfyller projektets krav. Ange saknade dokument som öppna ärenden med en ansvarig person.

Jämför svaren utifrån en gemensam teknisk utgångspunkt

Skicka samma inmatningsblad till varje leverantör. Ange föreslagen orderkod, topologi, märkvärden, termiska antaganden, ritningsversion, medföljande tillbehör och undantag i intilliggande kolumner. Skilj mellan obligatoriska krav, önskemål och framtida alternativ.

Ett billigare erbjudande kan sakna en kylfläns, en samlingsskena eller en dokumentation som en annan leverantör inkluderar. Se till att leveransomfattningen är enhetlig innan du jämför erbjudanden. Spara resultatet av den tekniska granskningen tillsammans med inköpsordern så att mottagningskontrollen kan verifiera att den exakta, godkända varan levereras.

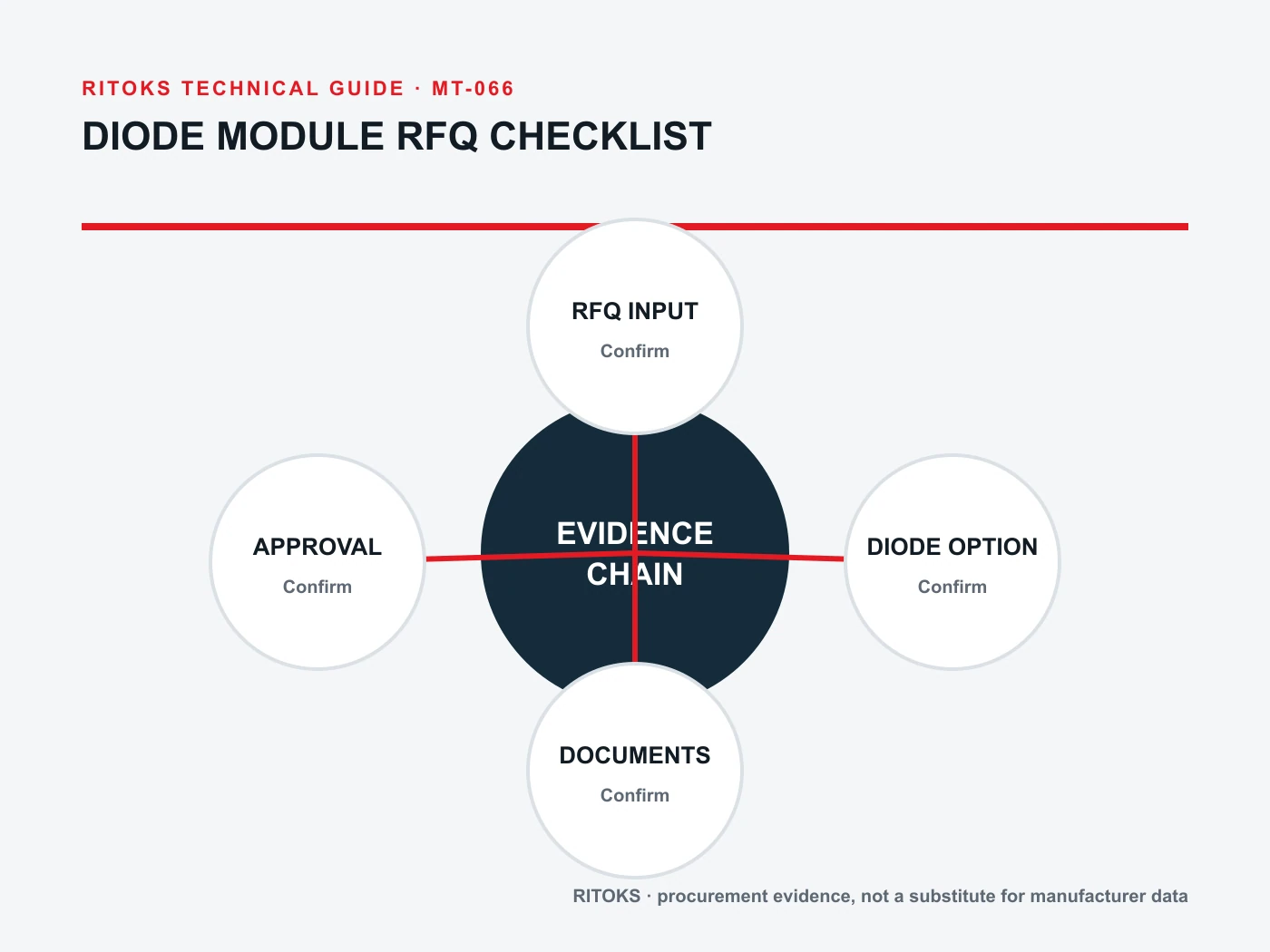

Skapa en bevisfil med en exakt modell

För den föreslagna diodemodulen ska du skapa en godkännandedokumentation som innehåller den fullständiga orderkoden, det exakta databladet, den relevanta ritningen, installationsanvisningarna samt eventuella kurvor eller testrapporter som använts vid beslutet. Datera varje fil eller ange dess revisionsnummer. En produktfamiljsida är användbar för att hitta information, men den bevisar inte att en viss konfiguration innehåller en tillvalsfunktion eller uppfyller ett systemkrav.

Jämför varje krav med underlaget för samma beställningsbara artikel. Kombinera inte en maximal värde för produktfamiljen från en variant med ett kretsschema, en tillbehörslista eller en termisk kurva från en annan. Placera fält som inte är ifyllda i en synlig kolumn för förtydliganden. Om en leverantör föreslår en ersättningsprodukt, upprepa den berörda granskningen innan du godkänner dess tekniska likvärdighet.

Håll projektinsatserna åtskilda från leverantörernas fakturor

Projektgruppen ansvarar för applikationsdokumentationen: källa och belastning, driftstillstånd, miljö, montering, styrsystem, service och godkännandekriterier. Leverantören ansvarar för den föreslagna orderkoden och underbyggande dokumentation för enheten. Ingen av parterna bör fylla i luckor genom att dra slutsatser utifrån utseende eller ett välbekant släktnamn. Ett användbart svar kan vara “data ännu inte tillgängliga”, förutsatt att den saknade uppgiften har en ansvarig och ett slutdatum.

Frys den uppgiften medan erbjudandena jämförs. Om driftsförhållanden, skåp, källa, mätare, motor eller skyddsarkitektur ändras, ska du utfärda ett reviderat inmatningsblad och be varje leverantör att på nytt bekräfta sitt förslag. Detta förhindrar att en tidig offert betraktas som ett godkännande av en senare konstruktion.

Så här jämför du leverantörernas erbjudanden

Erbjudandeartikel	Vad man ska jämföra	Bevis på godkännande
Beställningsomfattning	Komplett kod och medföljande tillbehör	Exakt offert och materiallista
Elinstallation	Alla tillämpliga driftlägen	Dokument med exakta värden, kretsdiagram eller kurvor
Mekanisk passform	Montering, anslutningar och åtkomst	Ritningar och monteringsanvisningar
Serviceplan	Metod för inspektion och utbyte	Underhållsanvisningar
Öppna poster	Antaganden, undantag och särskilda fall	Register över skriftliga förtydliganden

Jämför varje erbjudande på diodemoduler mot samma applikationsspecifikation. En kortare leveranstid eller ett lägre pris är endast meningsfullt om den tekniska omfattningen är jämförbar. Notera om varje leverantör har inkluderat nödvändiga tillbehör, dokumentation och support för idrifttagning. Ange undantag tydligt, särskilt när den aktuella leverantören kräver en ändring av panel- eller styrkonstruktionen.

Kontrollpunkter vid upphandling och idrifttagning

• Bekräfta systemgränserna, driftlägena och godkännandekriterierna.
• Jämför en fullständig beställningskod med dokumenten över de exakta modellerna.
• Åtgärda avvikelser av elektrisk, mekanisk, miljömässig och driftsmässig karaktär.
• Jämför levererad omfattning och dokumentändringar mellan olika anbud.
• Jämför den mottagna varan med den godkända dokumentationen.
• Testa den färdigmonterade enheten enligt projektets godkända förfarande.

Vid mottagningskontrollen ska den levererade etiketten, anslutningarna, medföljande tillbehör och dokument kontrolleras mot den godkända beställningen. En ersättningsprodukt från samma produktserie godtas inte automatiskt. Vid idrifttagningen ska de användningsspecifika funktionerna kontrolleras, eftersom dessa inte kan fastställas enbart utifrån komponentdokumentationen. Testplanen ska ange representativa tillstånd och godkännandekriterier utan att fastställa generella gränsvärden.

Checklista för förberedelse av anbudsförfrågan

En användbar offertförfrågan för en diodemodul ska vara kortfattad men fullständig. Begär den exakta konfigurationen som går att beställa och formulera okända värden som frågor. Låt inte säljbeskrivningen indirekt besvara en teknisk fråga som hör hemma i en beräkning, en ritning eller ett test.

• KRETS
• VÅGFORM
• SPÄNNING
• KYSNING
• BESTÄLLNINGSKOD
• ANSLUTNINGSSCHEMA
• BETYG
• TECKNING
• Gällande dokumentversioner
• Antal, leveransadress och leveransomfattning

Be leverantören att separat ange undantag, antaganden och valfria poster. Förvara dokumentet med tekniska förtydliganden tillsammans med offerten så att inköpsavdelningen och teknikavdelningen granskar samma omfattning. Om en viktig uppgift fortfarande saknas kan anbudsgivaren fortfarande vara kommersiellt intressant, men det tekniska godkännandet förblir öppet.

Vanliga frågor

Kan man välja en diodemodul utifrån en enda nominell effekt?

Nej. Ansökan, den exakta konfigurationen och relevanta elektriska, mekaniska, termiska och miljömässiga förhållanden måste granskas tillsammans. En katalogrubrik är en utgångspunkt för utredningen, inte ett fullständigt godkännandedokument.

Bevisar en familjesida en exakt släktskap eller anknytning?

Nej. Använd den föreslagna beställningskoden samt den aktuella ritningen, databladet och monteringsanvisningarna. Tillval eller alternativa anslutningskonfigurationer kan variera inom samma produktserie.

Vad händer om leverantören inte kan ange ett av de nödvändiga värdena?

Markera värdet som ”olöst”, fastställ vem som ska anskaffa det och pausa det berörda beslutet. Omvandla inte ett antagande till ett verifierat påstående bara för att ett inköpsdatum närmar sig.

Var ska granskningen fortsätta?

Bläddra bland Kategori: Diodmodul för den tillgängliga produktfamiljen, och granska sedan sida med relaterade produkter som en möjlig utgångspunkt. På dessa sidor anges den kommersiella användningsområdet; de exakta modelldokumenten avgör om applikationen är lämplig. För en projektspecifik jämförelse, skicka systemuppgifterna och eventuella frågor via RITOKS:s förfrågningssida.

Om det efter en granskning av underlaget framgår att en annan enhet eller metod är mer lämplig, bör du revidera designbeskrivningen innan du begär ett utbyte. Se till att dokumentationen är kopplad till den slutgiltiga kretsen och installationen, inte bara till den produktfamilj som först väckte intresse.
