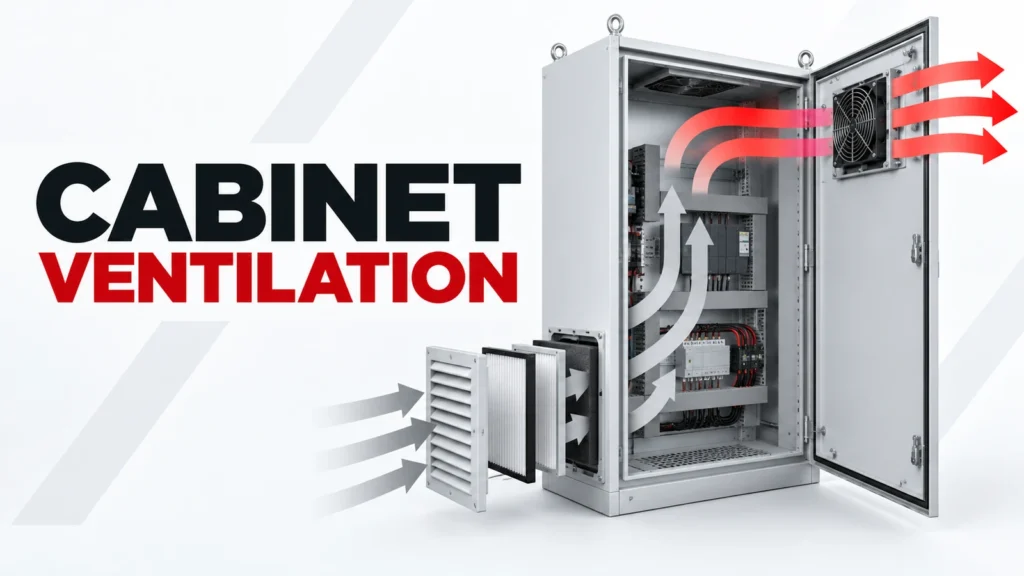

Thông gió tủ điều khiển: Lộ trình lưu thông không khí và bối cảnh bảo trì bộ lọc

Hướng dẫn ứng dụng này giải thích cách đánh giá điều kiện thông gió trước khi gửi yêu cầu báo giá (RFQ). Tài liệu này không tính toán lưu lượng gió cuối cùng cho một tủ chưa xác định, không quy định thiết kế hệ thống dây điện, cũng như không khẳng định rằng một thông số lưu lượng gió, cấp độ bảo vệ hoặc chu kỳ thay bộ lọc nào đó áp dụng cho mọi quạt tủ RITOKS.

Tổng quan về quyết định mua hàng

Dữ liệu đầu vào cho quyết định	Người mua phải xác nhận	Cần có bằng chứng
Mục tiêu nhiệt	Mất nhiệt bên trong và mức tăng nhiệt độ cho phép so với nhiệt độ môi trường	Dữ liệu về tổn thất nhiệt và giới hạn nhiệt độ dự án
Không khí xung quanh	Nhiệt độ, bụi, sương dầu, độ ẩm và sự tiếp xúc với các chất ăn mòn	Bản ghi tình trạng công trường
Đường dẫn khí	Cổng vào, các bộ phận được gia nhiệt, vật cản và cổng ra	Bản vẽ bố trí khu vực được đánh dấu
Sự kháng cự	Bộ lọc, lưới chắn, tấm chắn gió và tổn thất áp suất bên trong	Bằng chứng về lưu lượng khí tại điểm hoạt động
Bảo trì	Lọc quyền truy cập, điều kiện kích hoạt kiểm tra và phương pháp thay thế	Gói dịch vụ và hướng dẫn chi tiết

Bắt đầu từ ranh giới nhiệt và môi trường xung quanh

Liệt kê các tổn thất nhiệt phát sinh bên trong tủ do các ổ đĩa, bộ nguồn, máy biến áp, công tắc tơ và các thiết bị khác gây ra ở chế độ làm việc đã xác định. Lượng không khí cần trao đổi phụ thuộc vào lượng nhiệt này và mức độ không khí bên trong tủ có thể nóng hơn so với không khí đi vào tủ. Chỉ riêng thể tích tủ hoặc kích thước khung quạt là không đủ để trả lời câu hỏi này.

Việc làm mát bằng không khí xung quanh cũng phụ thuộc vào điều kiện không khí xung quanh có phù hợp hay không. Nếu nhiệt độ môi trường đã cao hơn mức nhiệt độ cho phép của tủ, hệ thống thông gió sẽ không thể tạo ra điều kiện bên trong mát hơn. Bụi dày đặc, các hạt dẫn điện, sương dầu, khí ăn mòn hoặc độ ẩm cao có thể khiến hệ thống thông gió vòng hở trở nên không phù hợp hoặc làm tăng gánh nặng về lọc và bảo trì.

Thiết kế một đường dẫn khí liên tục

Đánh dấu vị trí cửa hút và cửa thổi dự kiến trên bản vẽ tủ, sau đó xác định đường đi của luồng không khí đến từng nguồn nhiệt chính. Các ống dẫn cáp, thiết bị được bố trí dày đặc, vách ngăn bên trong và các khoảng trống không được sử dụng có thể làm thay đổi hướng hoặc cản trở luồng không khí. Cách bố trí cần tránh tạo ra đường đi ngắn khiến không khí tươi được dẫn trực tiếp từ cửa hút đến cửa thổi, trong khi các bộ phận nóng vẫn nằm trong các vùng không khí ứ đọng.

Cổng vào phía dưới được lọc và cổng ra phía trên tách biệt có thể hỗ trợ lực nổi tự nhiên, nhưng mô hình này không phải lúc nào cũng áp dụng được. Cấu trúc cửa, vị trí lắp đặt các bộ phận và các hạn chế về mặt hiện trường đều có ảnh hưởng. Hãy nêu rõ thiết kế này nhằm tạo áp suất dương hay âm trong tủ và xác định vị trí có thể xảy ra rò rỉ chưa qua lọc.

So sánh lưu lượng khí tại mức kháng cự của hệ thống

Giá trị lưu lượng không khí tự do mô tả hiệu suất của quạt khi không có sự cản trở từ hệ thống đã lắp đặt. Các bộ lọc, lưới chắn, tấm chắn gió, bộ bảo vệ và các chướng ngại vật bên trong đều gây ra tổn thất áp suất, trong khi lượng bụi tích tụ trên bộ lọc có thể làm tăng tổn thất này theo thời gian. Hãy yêu cầu bằng chứng về hiệu suất phù hợp với đường dẫn đã lắp đặt, thay vì chỉ coi giá trị lưu lượng không khí tự do lớn nhất là tiêu chí quyết định.

Nếu có sẵn đường cong lưu lượng quạt hoặc thông số lưu lượng không khí qua bộ lọc, hãy ghi rõ điều kiện thử nghiệm bên cạnh con số đó. Không được kết hợp lưu lượng không khí của một mẫu sản phẩm với bộ lọc hoặc lưới chắn của mẫu khác. Báo giá chỉ cho quạt và báo giá cho cụm quạt-bộ lọc hoàn chỉnh thuộc các phạm vi mua sắm khác nhau, trừ khi tất cả các bộ phận còn thiếu và trách nhiệm kỹ thuật đã được xác định rõ.

Kiểm soát quá trình tuần hoàn và các điểm nóng

Quạt lưu thông nội bộ có thể cải thiện sự lưu thông không khí bên trong một thiết bị cụ thể, nhưng không tự động trao đổi không khí trong tủ với không khí trong phòng. Ngược lại, tỷ lệ trao đổi không khí cao trong tủ cũng không chứng tỏ rằng không khí đi qua bộ tản nhiệt bị hạn chế hoặc luân chuyển xung quanh ổ đĩa bị cản trở. Trong bài đánh giá, cần phân biệt rõ luồng không khí cục bộ của các linh kiện với hệ thống thông gió toàn bộ tủ.

Các điểm đo nhiệt độ cần phản ánh tình trạng của thiết bị có nguy cơ, chứ không chỉ là vị trí mát nhất gần cửa vào. Trong quá trình xác nhận, cần ghi lại tải trọng, nhiệt độ môi trường, trạng thái cửa, trạng thái quạt và thời gian ổn định để đảm bảo kết quả có thể lặp lại được. Hình ảnh nhiệt có thể giúp xác định các vùng nóng, nhưng không thể thay thế cho việc đo nhiệt độ bề mặt và nhiệt độ không khí một cách chính xác.

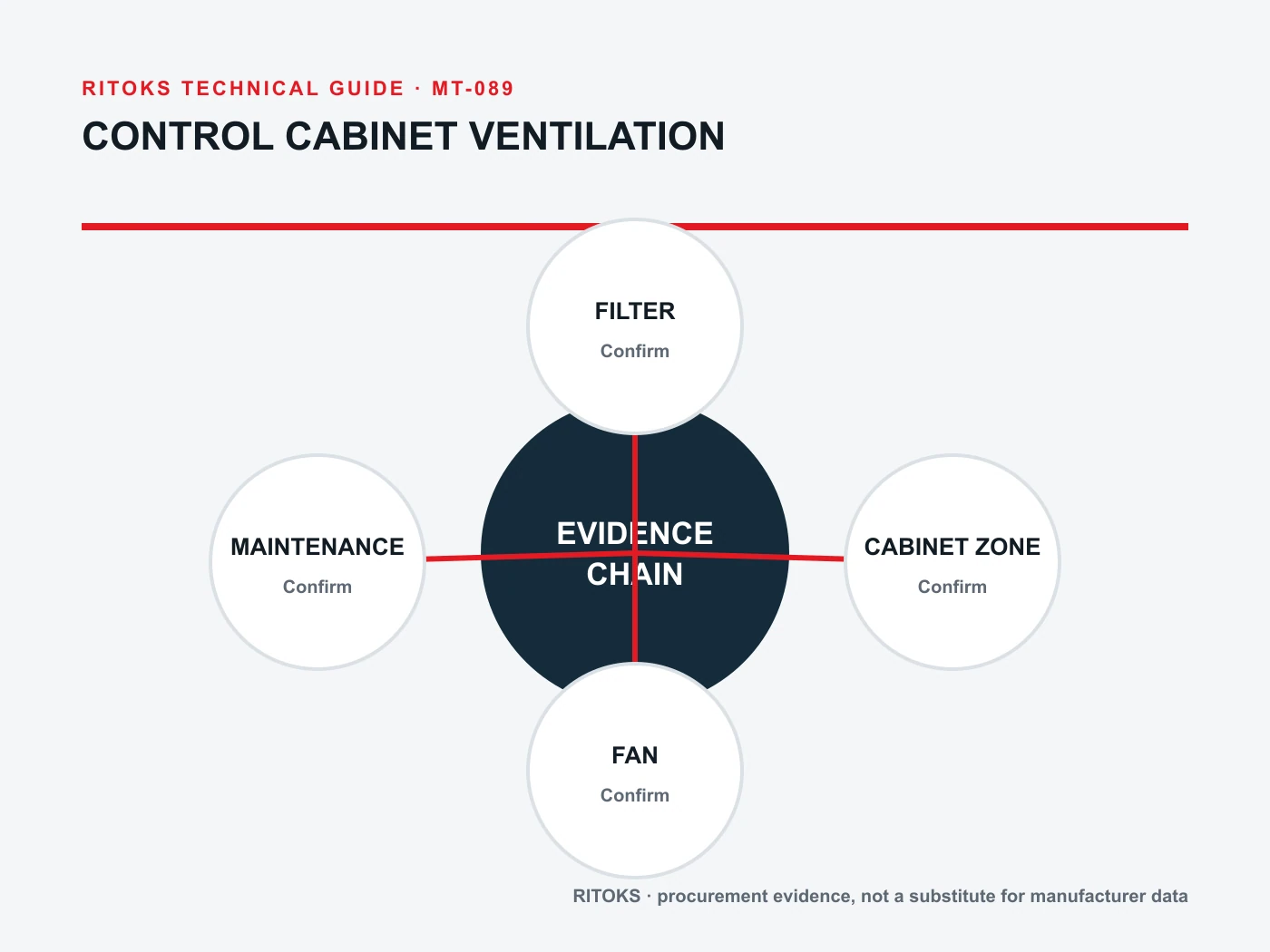

Hãy đưa việc bảo trì bộ lọc vào quá trình thiết kế

Bộ lọc là một bộ phận điện trở tiêu hao. Cần xác định cách thức cơ sở sẽ kiểm tra bộ lọc, tình trạng nào sẽ dẫn đến việc vệ sinh hoặc thay thế, và cách thức thực hiện bảo trì một cách an toàn. Khoảng thời gian bảo trì nên dựa trên mức độ ô nhiễm thực tế và tác động nhiệt, thay vì dựa trên một mốc thời gian chung chung không có cơ sở.

Đảm bảo có lối tiếp cận từ phía trước, khoảng trống để thay thế và phương thức xác định đúng loại bộ lọc. Nếu việc bảo trì có khả năng bị bỏ qua do lưới thông gió bị che khuất hoặc bộ lọc dự phòng không rõ ràng, thì thiết kế hệ thống thông gió được coi là chưa hoàn thiện. Ghi nhận tác động của bộ lọc đã bão hòa vào các tiêu chí nghiệm thu khi đưa vào vận hành hoặc bảo trì.

Tạo tệp bằng chứng có cấu hình chính xác

Tạo một bảng đánh giá cho mã đặt hàng quạt tủ được đề xuất. Ghi các thông tin đầu vào của dự án vào một cột và bằng chứng từ nhà cung cấp vào cột còn lại. Lưu giữ nguyên vẹn các bảng dữ liệu, bản vẽ, đồ thị, bảng biểu và tài liệu hướng dẫn được sử dụng trong quá trình ra quyết định, bao gồm cả ngày sửa đổi hoặc ngày truy xuất của chúng. Một trang danh mục có thể thiết lập bối cảnh chung của dòng sản phẩm, nhưng bất kỳ tuyên bố nào về xếp hạng, cài đặt, giao thức hoặc kết nối cụ thể đều phải có nguồn gốc từ cấu hình được trích dẫn.

Hãy kiểm tra xem mọi giá trị được chấp nhận có mô tả cùng một mặt hàng có thể đặt hàng hay không. Các vỏ bọc và tên dòng sản phẩm tương tự có thể che giấu các mạch điện, nguồn cấp, đầu nối, bộ điều khiển, chi tiết lắp đặt hoặc phụ kiện khác nhau. Không được kết hợp giá trị tối đa của dòng sản phẩm từ một biến thể, bản vẽ từ một biến thể khác và tính năng tùy chọn từ một biến thể thứ ba. Giữ các trường chưa được xác định hiển thị trong bảng so sánh kỹ thuật.

Kiểm soát các thay đổi trong quá trình tìm nguồn cung ứng

Tạm ngừng áp dụng bản ghi kỹ thuật trong khi các nhà cung cấp đang trả lời. Nếu tải, điện áp, điều kiện môi trường, chế độ hoạt động, vỏ bảo vệ, phương pháp điều khiển hoặc thông số đầu ra yêu cầu có thay đổi, hãy ban hành bản ghi kỹ thuật sửa đổi và yêu cầu từng nhà cung cấp xác nhận lại sản phẩm ứng cử. Nếu không, các báo giá có thể trông tương đương nhau dù thực tế lại đáp ứng các yêu cầu kỹ thuật khác nhau.

Một sản phẩm thay thế được đề xuất phải đáp ứng các tiêu chí đánh giá tương tự. Việc có cùng kích thước, hình ảnh sản phẩm tương tự hoặc cùng mức đánh giá tiêu đề là chưa đủ. Sản phẩm thay thế phải đáp ứng đầy đủ các chức năng và điều kiện yêu cầu dựa trên chính tài liệu kỹ thuật của nó.

Những sai sót thường gặp trong mua sắm

• Chọn quạt tủ dựa trên một thông số chính mà không xác định rõ bối cảnh ứng dụng.
• Sử dụng đường cong, bảng cài đặt, bản đồ đăng ký hoặc sơ đồ kết nối từ một mô hình lân cận.
• Coi điều kiện thử nghiệm tối đa hoặc lý tưởng của hệ thống làm điểm hoạt động của ứng dụng.
• Giả định rằng các phụ kiện, bộ điều khiển và chức năng hệ thống đã được bao gồm dựa trên tên sản phẩm hoặc hình ảnh.
• Phê duyệt việc thay thế mà không cần mở lại quá trình xem xét chứng cứ kỹ thuật.

Lưu lượng không khí tự do của quạt không phải là lưu lượng đi qua các bộ lọc đã bám bụi, các tấm lưới và các ống dẫn cáp chật chội. Một bố trí từ cửa hút đến cửa xả bỏ qua các nguồn nhiệt có thể gây ra các điểm nóng ngay cả khi số liệu lưu lượng trong catalogue có vẻ đủ.

Cách so sánh các đề xuất của nhà cung cấp

Điểm so sánh	Bằng chứng cần thiết	Không chấp nhận
Cơ sở nhiệt	Bảng tổn thất và mức tăng nhiệt độ cho phép	Quạt được chọn chỉ dựa trên kích thước tủ
Đường dẫn khí	Cổng vào, các bộ phận và cổng ra được đánh dấu trên bản vẽ	Vị trí quạt mà không cần kiểm tra lưu lượng
Luồng không khí	Bằng chứng về mức kháng cự tương ứng	Chỉ riêng giá trị trong không khí tự nhiên
Ô nhiễm	Đã ghi nhận điều kiện hiện trường và chiến lược lọc	Ghi chú chung về “khu vực bám bụi”
Dịch vụ	Phương pháp lọc và kiểm tra dễ tiếp cận	Khoảng thời gian thay thế chưa được xác định

Hãy chuẩn hóa mọi đề xuất của Cabinet Fan thành cùng một bản ghi ứng dụng. Lưu giữ các phiên bản sửa đổi của tài liệu, điều kiện thử nghiệm và các câu hỏi chưa được giải đáp bên cạnh từng giá trị. Một đề xuất có thể vẫn hấp dẫn về mặt thương mại dù chưa hoàn chỉnh về mặt kỹ thuật, nhưng các bằng chứng còn thiếu phải được hiển thị rõ ràng cho đến khi được giải quyết.

Quy trình ra quyết định

• Chốt bản vẽ bố trí tủ và bảng ghi chép tổn thất nhiệt của thiết bị.
• Xác định các điều kiện tối đa về môi trường xung quanh và mức độ ô nhiễm không khí.
• Vẽ toàn bộ đường dẫn từ đầu vào đến đầu ra.
• Xác định mức độ cản trở do bộ lọc, lưới chắn và các vật cản gây ra.
• So sánh các bằng chứng chính xác về quạt hoặc cụm quạt trong các điều kiện có liên quan.
• Xác định quy trình kiểm tra nhiệt độ và bảo trì bộ lọc trước khi phát hành đơn hàng.

Lập bản đồ các nguồn nhiệt bên trong và mức độ phù hợp của không khí xung quanh, sau đó đánh dấu một lộ trình liên tục từ cửa hút đến cửa xả trên bản vẽ tủ. So sánh hiệu suất quạt tại mức kháng lực của hệ thống và xác định lối tiếp cận để kiểm tra bộ lọc trước khi chấp thuận đề xuất thông gió.

Danh sách kiểm tra việc chuẩn bị hồ sơ yêu cầu báo giá (RFQ)

Một yêu cầu báo giá (RFQ) hữu ích về hệ thống thông gió cho tủ điều khiển phải đủ súc tích để dễ trả lời và đủ chi tiết để tránh những giả định ngầm. Hãy xác định các giá trị chưa rõ dưới dạng câu hỏi và yêu cầu mã đặt hàng chính xác thay vì chỉ đưa ra khuyến nghị chung chung về dòng sản phẩm.

• Kích thước tủ và bố trí bên trong
• Dự toán tổn thất nhiệt và chế độ vận hành
• Nhiệt độ môi trường tối đa và nhiệt độ bên trong cho phép
• Bụi, sương dầu, độ ẩm và tiếp xúc với các chất ăn mòn
• Bằng chứng về lưu lượng khí cần thiết và bối cảnh tổn thất áp suất
• Các ràng buộc về đầu vào, đầu ra và vùng cắt
• Yêu cầu về nguồn cung, kiểm soát, số lượng, điểm đến và bảo trì

Yêu cầu cung cấp phiên bản mới nhất của bảng dữ liệu kỹ thuật và tài liệu hướng dẫn sử dụng, cũng như phạm vi của bất kỳ tuyên bố nào liên quan đến chứng nhận, khả năng tương thích hoặc hiệu suất. Ghi lại số lượng và điểm đến sau khi đã có các thông tin kỹ thuật, để các điều khoản thương mại không che lấp các vấn đề kỹ thuật chưa được giải quyết.

Các điều kiện dừng trước khi phát hành lệnh

Không được phê duyệt đơn hàng khi một thông số đầu vào quan trọng của ứng dụng vẫn chưa được xác định, mẫu sản phẩm được trích dẫn còn mơ hồ, một yêu cầu bắt buộc chỉ được hỗ trợ bởi tài liệu của sản phẩm khác, hoặc điều kiện lắp đặt nằm ngoài phạm vi bằng chứng hiện có. Đây là những lỗ hổng về mặt kỹ thuật, chứ không phải chi tiết biên tập.

Biên bản phê duyệt cần nêu rõ chức năng của hạng mục được lựa chọn, những nội dung nằm ngoài phạm vi của hạng mục đó và các tài liệu cụ thể nào làm cơ sở cho quyết định. Nếu đơn đăng ký hoặc ứng viên có thay đổi, cần tiến hành lại các bước kiểm tra liên quan thay vì tiếp tục áp dụng kết luận trước đó.

Các câu hỏi thường gặp

Liệu một chiếc quạt lớn hơn có thể giải quyết được mọi điểm nóng trong tủ không?

Không. Lưu lượng khí, điện trở hệ thống, sự tắc nghẽn của các bộ phận và nhiệt độ môi trường có thể làm hạn chế hiệu quả làm mát ngay cả khi quạt có kích thước lớn hơn.

Lưu lượng không khí trong môi trường tự nhiên có đủ để so sánh không?

Không. Hãy so sánh hiệu suất khi có lực cản do bộ lọc, lưới lọc và đường dẫn lắp đặt tạo ra.

Nên thay bộ lọc tủ bao lâu một lần?

Hãy thiết lập khoảng thời gian dựa trên các dấu hiệu ô nhiễm, áp suất hoặc nhiệt độ, cũng như các hướng dẫn cụ thể về việc thay bộ lọc. Không có khoảng thời gian áp dụng chung cho mọi trường hợp.

Các sản phẩm và hướng dẫn liên quan của RITOKS

Hãy sử dụng các điểm đến này làm các bản ghi riêng biệt về danh mục, sản phẩm và hướng dẫn. Một liên kết theo ngữ cảnh không ngụ ý tính thay thế lẫn nhau, sự phối hợp, tính tương thích hay sự chấp thuận đối với một ứng dụng cụ thể.

Danh mục sản phẩm Quạt tủ

Quạt lọc kiểu tủ FD

Quạt làm mát trục dọc công nghiệp chạy bằng điện xoay chiều

Quạt làm mát trục dọc 12038 AC

Hướng dẫn so sánh quạt lọc và quạt trục

Tài liệu tham khảo kỹ thuật

Các tiêu chuẩn cơ bản hoặc nguồn thông tin từ nhà sản xuất này chỉ hỗ trợ các khái niệm chung được nêu dưới đây. Các thông số kỹ thuật, sơ đồ, chứng nhận và các kết hợp đã được kiểm tra của sản phẩm họ không áp dụng cho các sản phẩm của RITOKS.

Rittal, Danh mục Hệ thống Kỹ thuật: Làm mát bằng không khí xung quanh

Hỗ trợ các khái niệm về tải nhiệt, sự tăng nhiệt độ, luồng không khí và làm mát bằng không khí xung quanh của vỏ thiết bị. Các công thức và giá trị sản phẩm của Rittal chỉ áp dụng trong các điều kiện đã nêu và không mô tả các sản phẩm của RITOKS.

Yêu cầu đánh giá mẫu sản phẩm cụ thể

Vui lòng gửi các yêu cầu về đơn đăng ký, các câu hỏi cụ thể về tài liệu, số lượng và điểm đến qua biểu mẫu liên hệ của RITOKS. Yêu cầu báo giá (RFQ) nhằm mục đích xem xét mẫu sản phẩm cụ thể; hướng dẫn này không phê duyệt thiết kế mạch điện, cài đặt bảo vệ, việc lắp đặt hoặc việc thay thế tự động.
