خصائص انقطاع التيار في MPCB: ما الذي يجب أن تؤكده أوراق البيانات بالتحديد

يحدد هذا الدليل التوضيحي نطاق الأدلة المتعلقة بخصائص انقطاع التيار في MPCB. ولا يقوم بتصنيف GYMP7 ضمن فئة انقطاع معينة، ولا يقدم إعدادات لمحرك معين، ولا يوافق على التنسيق مع أي قاطع كهربائي أو مرحل حمل زائد أو جهاز حماية سابق.

نظرة عامة على مدخلات القرار

مدخلات القرار	يجب على المشتري التأكيد	الأدلة المطلوبة
ضريبة السيارات	التيار المقنن، منحنى تيار التشغيل، ووقت التسارع	سجل المحرك والحمل المدفوع
الاستجابة الحرارية	سلوك الحمل الزائد والظروف المرجعية المطبقة	بيانات دقيقة عن الوقت والتيار
الاستجابة المغناطيسية	عتبة أو نطاق الانقطاع الفوري	وثائق الجهاز التفصيلية
البيئة	ظروف البيئة المحيطة، والتركيب، والتجميع	تعليمات تخفيض السعة أو التعويض
التنسيق	مكونات المولد وأداءه في حالات الأعطال المتوقعة	سجل التنسيق الدقيق الذي تم اختباره أو الإعلان عنه

تمييز معنى فئة الرحلة

تُستخدم فئة الانطلاق عمومًا لوصف علاقة محددة بين الحمل الزائد ووقت الانطلاق في ظل ظروف محددة. ولا ينبغي اعتبارها تصنيفًا عامًا للسرعة يتنبأ بكل نقطة على منحنى الجهاز. ويجب أن تكون التعريفات المطبقة، والتيار المرجعي، وأسس الاختبار مستمدة من الوثائق الدقيقة.

قد تشتمل لوحة التحكم المغناطيسية (MPCB) أيضًا على استجابة مغناطيسية للدائرة القصيرة. وتستجيب هذه الوظيفة لحالة مختلفة عن استجابة الحمل الزائد الحراري. وقد تؤدي المقارنة التي تخلط بين الاثنين إلى إقناع المشترين بأن رقمًا واحدًا يصف كلاً من تحمل بدء تشغيل المحرك وقطع التيار في حالة العطل.

مطابقة الاستجابة الحرارية لظروف التشغيل الأولية

يمكن للمحرك أن يستهلك تيارًا مرتفعًا أثناء التسارع دون أن يدخل في حالة توقف مؤدي إلى تلفه. ويجب أن يميز خيار الحماية بين التشغيل الصحيح والحمل الزائد المستمر وفقًا للقدرة الحرارية للمحرك وتصميم المشروع. قم بتسجيل زمن التسارع، وطريقة التشغيل، وعدد مرات التشغيل في الساعة، وقصور الحمل الذاتي.

قد يؤدي الجهاز الذي ينطلق بسرعة مفرطة إلى توقفات مزعجة. أما الاستجابة البطيئة جدًّا فقد تفشل في توفير الحماية المقصودة من الحمل الزائد. ويتطلب اتخاذ القرار الصحيح الاعتماد على منحنيات أو جداول دقيقة، بالإضافة إلى التصميم الكامل لنظام التحكم في المحرك، وليس مجرد تخمين الفئة بناءً على اسم عائلة المنتج.

راجع معلومات الرحلة المغناطيسية بشكل منفصل

يُقصد بالاستجابة المغناطيسية ظروف التيار العالي، وعادةً ما تُسجَّل على شكل عتبة أو نطاق أو قيم متعددة في ظل ظروف محددة. تأكد مما إذا كانت ثابتة أم قابلة للتعديل بالنسبة لرمز الطلب المحدد، وكيفية عرض التفاوتات المسموح بها.

لا تقارن الإعداد المغناطيسي بالتيار العادي عند الحمل الكامل دون فحص تيار الاندفاع الأولي للمحرك ودراسة أعطال النظام. فقد يتعارض الحد الأدنى الذي يبدو منخفضًا مع عملية التشغيل؛ كما أن الحد الأدنى الذي يبدو مرتفعًا قد يؤثر على التنسيق. وهذه قرارات تتعلق بالنظام وتتطلب مراجعة هندسية.

التحقق من التأثيرات المحيطة وتأثيرات التركيب وتأثيرات الطور

قد تختلف استجابة الأجهزة الحرارية باختلاف درجة الحرارة المحيطة، وطريقة التركيب، ومصادر الحرارة المجاورة، واختلال التوازن بين الأطوار. حدد وظائف التعويض أو الحساسية المتوفرة، وظروف التركيب التي يفترضها المنحنى المنشور.

في حالة تركيب عدة أجهزة على مسافة قريبة من بعضها، يجب التحقق من التباعد وإرشادات تخفيض السعة. لا تقم بنقل منحنى من إطار آخر أو نطاق تيار آخر أو تكوين ملحق آخر لمجرد أن المظهر الأمامي متشابه.

حافظ على قدرة الانقطاع خارج الاختصار الخاص بفئة الانقطاع

تتعلق قدرة القطع بقدرة الجهاز على قطع التيار في حالات الأعطال المحددة وفقًا لمعيار وجهد كهربائي محددين. ولا يتم تحديدها بناءً على فئة انقطاع الحمل الزائد. ويجب مراجعة تيار العطل المتوقع والدليل الدقيق على القدرة على القطع بشكل مستقل.

وبالمثل، فإن إعداد جهاز الاستشعار المغناطيسي لا يُثبت بحد ذاته وجود تصنيف كامل للدائرة القصيرة أو التنسيق مع المُشغّل. ويجب الاحتفاظ بوثائق الانقطاع والانطلاق والتنسيق كعناصر إثبات منفصلة في ملف الموافقة.

استخدم سجلات التنسيق الخاصة بالمُشغّل الفعلي

عندما يكون MPCB جزءًا من جهاز التشغيل، يجب تحديد الموصل الكهربائي والملحقات وحالة الإمداد والهدف التنسيقي المطلوب بدقة. ولا يُعد وجود مصنع مشترك أو نطاق تيار متطابق دليلاً على ملاءمة هذا التجميع.

اطلب وثائق التنسيق التي خضعت للاختبار أو التي تم الإعلان عنها أو أي وثائق أخرى ذات صلة، وتأكد من كل رمز طلب. وإذا اقترح المورد بديلاً، فكرر عملية المراجعة بدلاً من الاعتماد على النتيجة التي توصلت إليها من التركيبة السابقة.

إنشاء ملف أدلة بنموذج دقيق

قم بإنشاء سجل موافقة واحد لرمز الطلب المقترح من MPCB. ضع كل متطلب من متطلبات المشروع بجانب المستند الخاص بالمورد الذي يستجيب له. احتفظ بالورقة الفنية أو الرسم أو المنحنى أو الجدول أو ناتج الاختيار المستخدم بالضبط، بما في ذلك تاريخ تنقيحه أو استرجاعه. يمكن أن تحدد صفحة الفئة سياق العائلة، لكنها لا يمكنها إثبات التصنيف الدقيق أو ترتيب الأطراف أو تركيبة النظام.

تأكد من أن كل بيان مقبول يصف نفس العنصر القابل للطلب. قد تحتوي العلب المتشابهة على دوائر كهربائية أو مصادر طاقة أو أطراف توصيل أو ملحقات أو وظائف حماية مختلفة. لا تقم بدمج الحد الأقصى المسموح به لمجموعة معينة من أحد المتغيرات، ومخطط من متغير آخر، وميزة اختيارية من متغير ثالث. قم بتمييز الحقول التي لم يتم حسمها بشكل واضح حتى تظل مرئية في المراجعة التجارية.

افصل مدخلات المشروع عن أدلة المنتج

يقوم فريق المشروع بتحديد مواصفات التطبيق: المصدر، والحمل، والوظيفة، والبيئة، وأجهزة التحكم، والحدود الميكانيكية، والوظائف المطلوبة. ويقوم المورد بتحديد لوحة MPCB محددة ويدعم ذلك بوثائق دقيقة. ولا ينبغي لأي من الطرفين سد أي ثغرة بالاستدلال من المظهر، أو من اسم العائلة المشترك، أو من تطابق قيمة رئيسية واحدة.

قم بتجميد سجل الطلب أثناء مقارنة عروض الأسعار. إذا طرأت تغييرات على الحمل أو الجهد أو فترة التشغيل أو البيئة أو طريقة التبريد أو الغلاف أو الطاقة المطلوبة، فقم بإصدار سجل منقح واطلب من كل مورد إعادة تأكيد العرض المقدم. وإلا، فقد تكون عروض الأسعار التي تبدو قابلة للمقارنة في ظاهرها تستجيب في الواقع لمتطلبات تقنية مختلفة.

الأخطاء الشائعة في مجال المشتريات

• اختيار MPCB من تصنيف رئيسي واحد في حين أن سياق التطبيق لا يزال غير مكتمل.
• استخدام مخطط دارة كهربائية أو منحنى أو رسم طرفي أو بيان أداء من طراز مجاور.
• التعامل مع صورة العائلة أو صورة المنتج على أنها دليل تقني دقيق.
• بافتراض إدراج نتيجة متعلقة بملحق أو وظيفة نظام أو تنسيق دون توثيق.
• الموافقة على بديل دون إعادة إجراء فحص التوبولوجيا والتصنيف والتركيب ومراجعة الأدلة.

يجب سد هذه الثغرات قبل مقارنة السعر ومدة التنفيذ. يجب أن يتمكن المراجع من ربط كل بيان مقبول إما بمتطلبات المشروع أو بالوثيقة المرشحة المحددة. قد يظل العرض مثيرًا للاهتمام من الناحية التجارية رغم عدم اكتماله من الناحية الفنية، لكن الأدلة الناقصة يجب ألا تختفي داخل عرض الأسعار.

كيفية مقارنة عروض الموردين

نقطة المقارنة	الأدلة المطلوبة	لا تقبل
دليل	ما الذي يجيب عليه	ما لا يثبته ذلك
فئة الرحلة/المنحنى الحراري	استجابة الحمل الزائد في ظل ظروف محددة	العتبة المغناطيسية أو قدرة القطع
المعلومات المغناطيسية	سلوك مستقبل التيار العالي	التنسيق التمهيدي بحد ذاته
تحطيم الرقم القياسي في السعة	انقطاع التيار الكهربائي في ظل الظروف المحددة	الملاءمة الحرارية للمحرك
بيانات المحرك	سياق البدء والتحميل	أداء الجهاز دون منحنيات دقيقة
جدول التنسيق	السلوك المعلن لتركيبة دقيقة	البدائل غير المدرجة أو الشروط التي طرأت عليها تغييرات

قم بتوحيد جميع عروض MPCB بحيث تستند إلى نفس سجل الطلب. واحتفظ بمراجعات المستندات، وشروط الاختبار، والملحقات المرفقة، والأسئلة المعلقة بجانب كل قيمة. وهذا يجعل الاختلافات في نطاق التسليم واضحة، ويمنع ظهور عرض أقل تكلفةً ولكنه أضيق نطاقًا على أنه مكافئ لحل كامل.

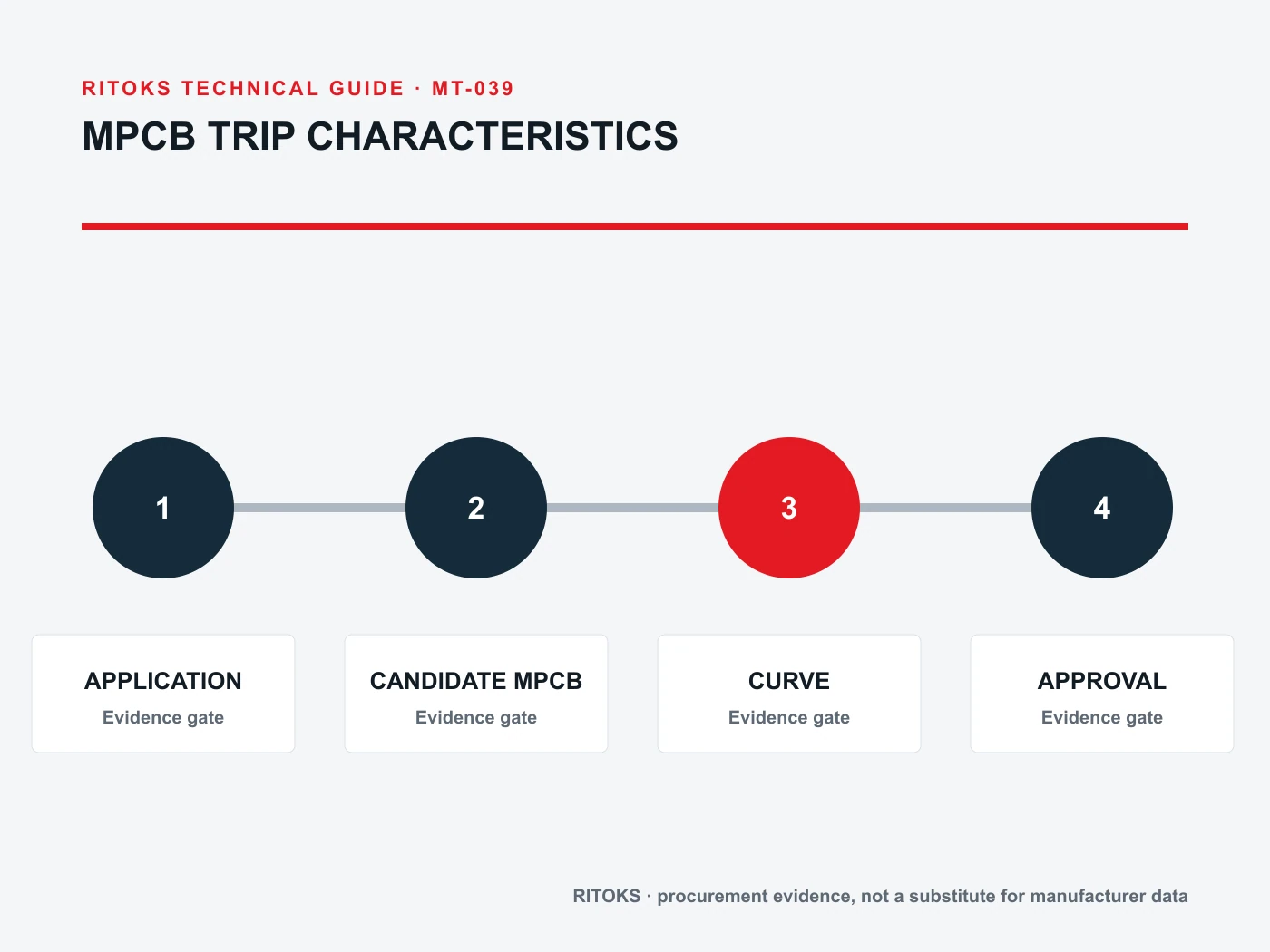

مسار اتخاذ القرار

• سجل تيار المحرك وطريقة التشغيل ومنحنى التسارع.
• حدد رمز الطلب الدقيق لـ MPCB ونطاق الضبط.
• الحصول على معلومات حول العلاقة بين الحرارة والزمن والتيار وفئة الانقطاع.
• الحصول على معلومات حول الاستجابة المغناطيسية والتفاوت المسموح به.
• تحقق من الظروف المحيطة وظروف التركيب والتجميع.
• تحقق من قدرة التحمل مقارنةً بدراسة الأعطال.
• تحقق من سجل التنسيق الدقيق للمبتدئين.

في كل خطوة، توقف عندما يكون أحد مدخلات التطبيق الحاسمة غير معروف، أو يكون النموذج المذكور غامضًا، أو تكون المطالبة المطلوبة مدعومة فقط من قبل مصنع آخر أو رمز طلب آخر، أو يكون التركيب خارج نطاق الأدلة المتاحة. هذه ثغرات هندسية، وليست تفاصيل تحريرية.

قائمة مراجعة لإعداد طلب عرض الأسعار

يجب أن يكون طلب عرض الأسعار (RFQ) الخاص بفئة تشغيل قاطع التيار (mpcb) موجزًا بما يكفي للإجابة عليه، وكاملاً بما يكفي لتجنب الافتراضات الضمنية. حدد القيم المجهولة في صيغة أسئلة، واطلب رمزًا كاملاً قابلاً للطلب بدلاً من توصية عامة بالفئة.

• التيار المقنن للمحرك ومصدر التيار
• طريقة التشغيل، منحنى التيار الأولي، ووقت التسارع
• عدد مرات التشغيل في الساعة وظروف الحمل غير الطبيعي
• نطاق الضبط المطلوب
• الأدلة المطلوبة على الانقطاع الحراري
• الأدلة المطلوبة بشأن الاستجابة المغناطيسية
• متطلبات تيار العطل المتوقع وقدرة القطع
• مجموعة الملامسات، والملحقات، والكمية، والوجهة

اطلب الحصول على أحدث نسخة من ورقة البيانات، والنطاق الدقيق لأي ادعاء يتعلق بالشهادة أو التوافق أو التنسيق أو الأداء. قم بتسجيل الكمية والوجهة بعد البيانات الفنية حتى لا تحجب الشروط التجارية المسائل الهندسية التي لم يتم حلها.

الأسئلة الشائعة

هل فئة الانقطاع في MPCB هي نفسها إعداد الانقطاع المغناطيسي؟

لا. فاستجابة الحمل الزائد الحراري واستجابة التيار العالي المغناطيسي هما عنصران مختلفان من عناصر الدليل.

هل يمكن استبدال لوحتي MPCB من نفس الفئة تلقائيًّا؟

لا. فقد تختلف المنحنيات، والتفاوتات المسموح بها، وقدرة التحمل، وطرق التركيب، والتنسيق.

هل يُعد منحنى انقطاع لوحة التحكم في التيار الكهربائي (MPCB) بمثابة موافقة على مجموعة المقاطع الكهربائية؟

لا. لا يزال من الضروري تقديم أدلة دقيقة على التنسيق بين المبتدئين.
