Diode Module Forward Voltage and Power-Loss Evidence
Fremspændingen er en af de indgangsparametre, der anvendes til at estimere varmeudviklingen i et effektdiodemodul. Det er ikke en fast værdi, der kan overføres fra én strøm, temperatur eller topologi til en anden. Inden ingeniøren sammenligner moduler, skal han kende den faktiske strømkurve, ledningsvejen, enhedens temperatur samt de nøjagtige fremkarakteristikdata for den pågældende model.
Denne artikel forklarer, hvad oplysninger om diodens fremadspænding kan og ikke kan afklare i forbindelse med en termisk vurdering. Den angiver ikke et specifikt tabstal for et RITOKS-modul og erstatter ikke en systemberegning. Leverandørens aktuelle datablade og anvendelsens driftsprofil er fortsat afgørende.
Hvad fremadspændingen betegner

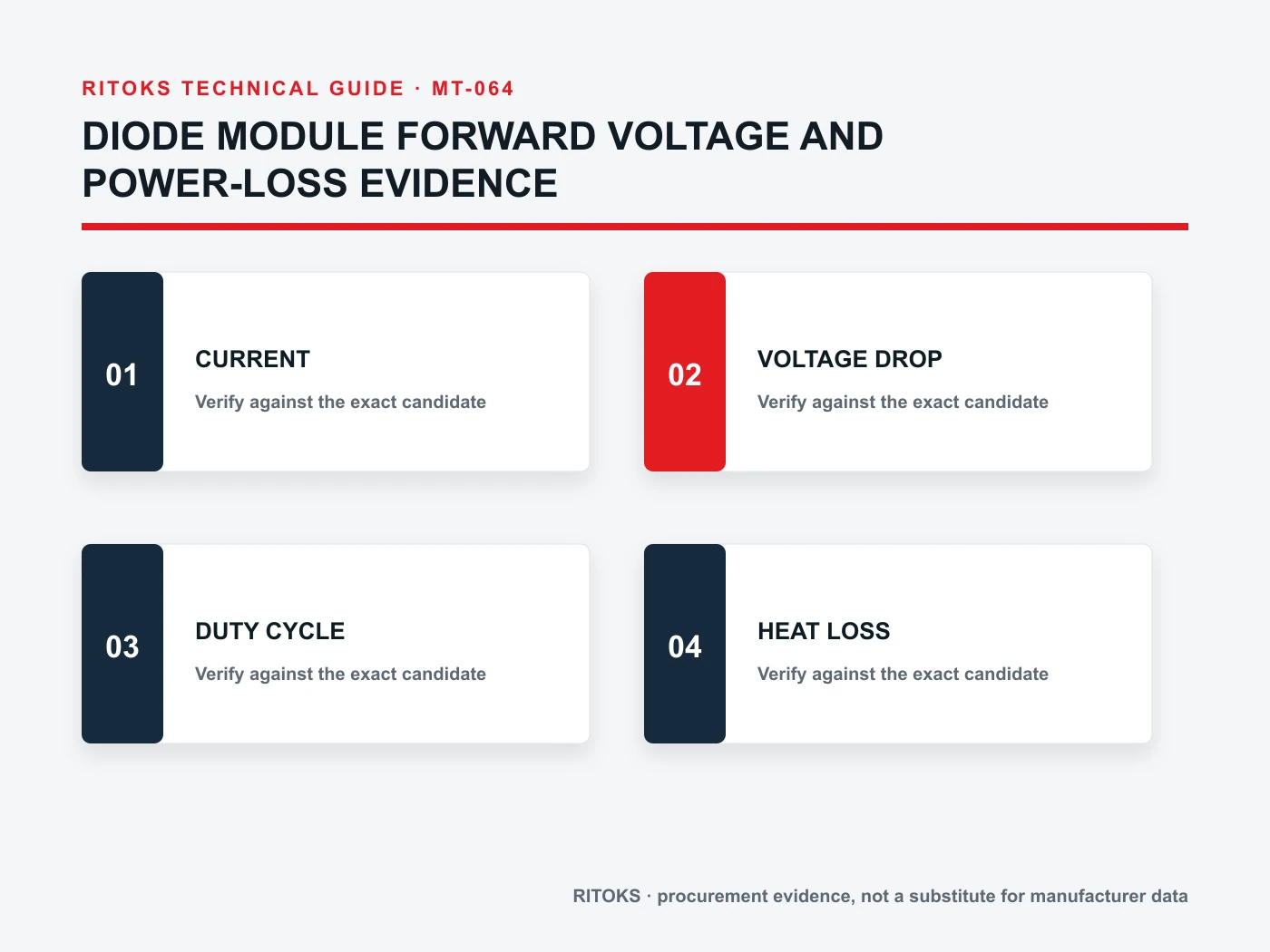

En diode leder strøm i fremadgående retning, når der er et spændingsfald på tværs af den. Ved at gange en passende øjeblikkelig spænding med den øjeblikkelige strøm får man det øjeblikkelige elektriske tab, som hovedsageligt udmønter sig som varme i komponenten. Den samlede varmeudvikling over en cyklus afhænger af, hvordan strøm og spænding varierer i forhold til hinanden, og ikke kun af et enkelt datapunkt aflæst fra en graf.
Datablade for strømmoduler kan vise fremadspændingskurver ved forskellige krydstemperaturer eller indeholde en forenklet »tærskel-plus-hældning«-model. Disse fremstillingsmåder imødekommer forskellige beregningsbehov. En typisk kurve hjælper med at forstå adfærden, men en designmargin kan kræve en maksimumskarakteristik eller en metode anbefalet af producenten. Bekræft, hvilken fremstillingsform leverandøren forventer anvendt ved termisk belastning under værst tænkelige forhold.
Temperaturen er afgørende, fordi diodens fremadgående adfærd ændrer sig, når halvlederen bliver varmere. Man bør ikke sammenblande en kurve ved stuetemperatur med en driftsstrøm ved høj temperatur og betragte resultatet som et valideret maksimalt tab. I Infineons applikationsmateriale om halvledere beskrives diodens fremadgående spændingsfalds temperaturafhængighed; størrelsen og retningen inden for et bestemt driftsområde skal hentes fra de nøjagtige komponentdata.
Brug den faktiske strømkurve, ikke kun den angivne strøm på typeskiltet
Spørg, hvordan dioden leder strøm i det konkrete kredsløb. En ensrettergren, en friløbsvej og en anti-reversvej kan have meget forskellige ledningsintervaller, selvom belastningsstrømmen er ens. Indsaml oplysninger om gennemsnitsværdi, RMS, spidsværdi og arbejdscyklus i henhold til producentens beregningsmodel. En jævn jævnstrøm og en smal, gentagen puls bør ikke betragtes som ækvivalente, blot fordi deres gennemsnitsværdier stemmer overens.
Notér kredsløbets topologi og angiv, hvilke chips eller interne diodebaner der leder strøm. I et modul, der indeholder mere end én enhed, udgør modulets samlede varmeudvikling summen af de relevante elementtab, mens det varmeste element kan være afgørende for grænsen for overgangs-temperaturen. Et tilslutningsdiagram er derfor en del af den termiske analyse og ikke blot et tilbehør til ledningsføringen.
Medtag unormale, men realistiske forhold, såsom opstart, overbelastning, hændelser i forbindelse med tilbagestrømningsbeskyttelse og gentagne cyklusser, når disse påvirker enheden. Skel klart mellem kontinuerlig termisk belastning og modstandsdygtighed over for kortvarige spændingsspidser. En klassificering for engangsspændingsspidser er ikke en klassificering for fremadgående tab ved normal drift.

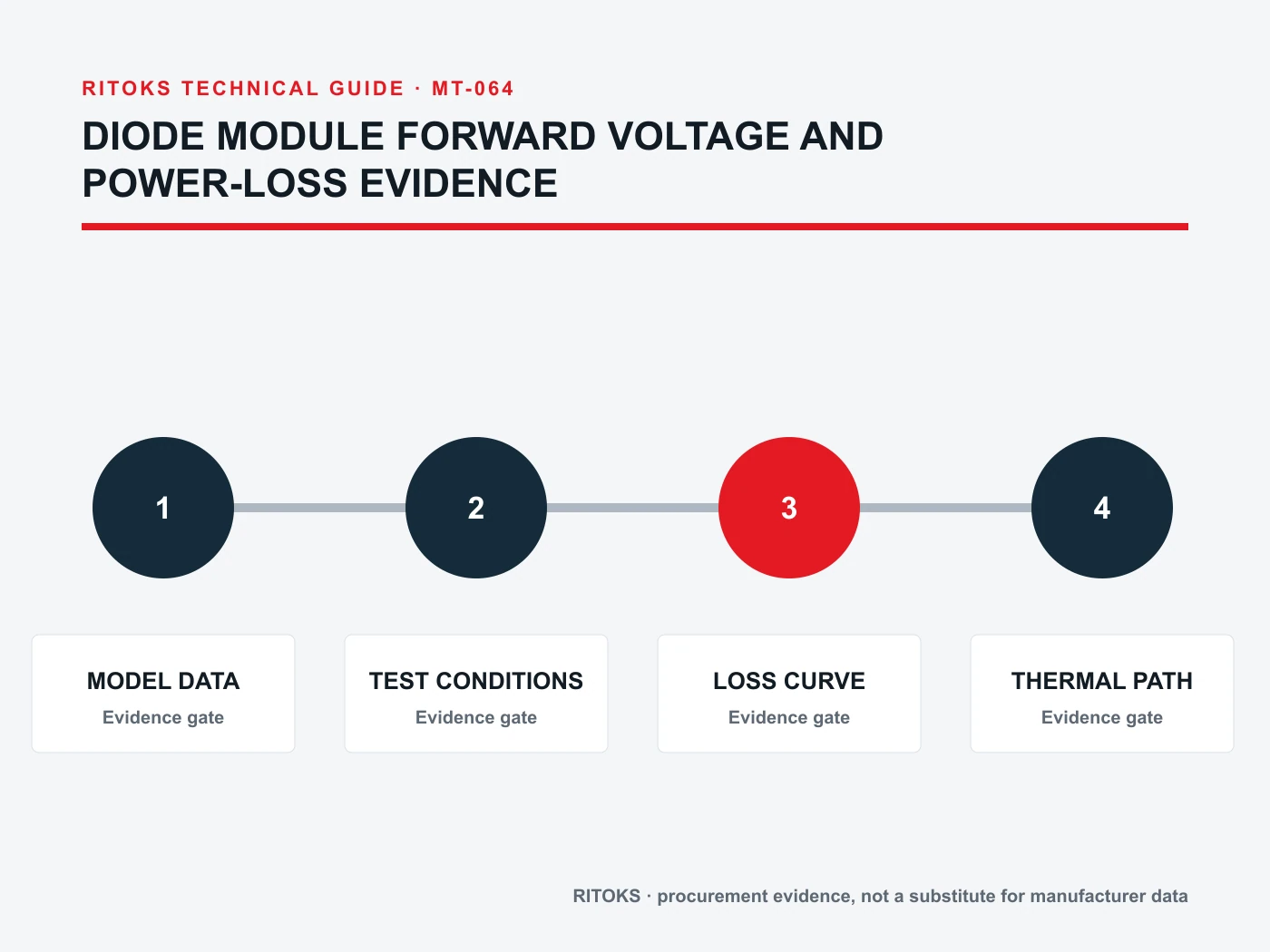

Læs betingelserne i databladet ved siden af kurven
Når der angives en fremadspænding, skal man spørge, ved hvilken fremadstrøm, overgangstemperatur og pulsbetingelser den er målt. Testmetoden kan begrænse selvopvarmningen under målingen. En enkelt angivet værdi uden disse betingelser kan ikke definere det gennemsnitlige tab i en installeret omformer.
Kontroller, om kurven er typisk, og om der er angivet særskilte grænseværdier. Sammenlign alternative moduler under sammenlignelige betingelser. Hvis man tager det laveste typiske punkt fra én leverandør og det højeste punkt fra en anden, skaber det en vildledende sammenligning. Hvis de oplysninger, der er nødvendige for at standardisere sammenligningen, mangler, skal dette angives som et åbent spørgsmål.
Vær opmærksom på forskellen mellem værdier pr. chip, pr. diode og pr. modul. I en bro- eller dobbeltdiode-konfiguration ændrer antallet af ledende elementer det samlede spændingsfald og varmeudviklingen. Sammenlign det interne skema og ledningsvejen, før du summerer tabene. Den kommercielle betegnelse “diodemodul” angiver ikke, hvor mange enheder der er seriekoblet i applikationsvejen.
Tilslut det elektriske tab til varmenettet
Det estimerede varmetab indgår i en termisk model. Varmen skal ledes fra krydspunktet gennem pakken, monteringsfladen og kølepladen ud i den omgivende luft eller kølevæsken. Indhent præcise termiske data for varmeoverførslen fra krydspunktet til kabinettet eller tilsvarende data, og sæt dig ind i referencepunkterne. Kølepladens ydeevne skal måles eller specificeres under de luftstrøms- og monteringsforhold, der er relevante for installationen.
Ved konstant drift kan en forenklet beregning af temperaturstigningen bruges til at udvælge kandidater, men den forudsætter repræsentative tab og termisk modstand. Ved skiftende drift kan det være nødvendigt at tage højde for transient termisk impedans og tidsintervallet mellem impulserne. Gentagne impulser kan akkumulere varme, selvom de hver for sig er korte. Undgå at bruge en nominel værdi for stationær drift alene til at udelukke en gentagen spidsbelastning.
Grænsefladen mellem modulet og køleelementet er afgørende. Overfladens planhed, det termiske grænseflademateriale, monteringstrykket og monteringsproceduren kan påvirke kontaktmodstanden. Infineons vejledning til montering af moduler lægger vægt på materialemæssige og geometriske faktorer, der påvirker varmeoverførslen. Den nøjagtige monteringsvejledning for det pågældende modul skal angive den konkrete fremgangsmåde.
Man skal ikke forveksle fremadrettet tab med bagudrettet blokering
Data om fremadspænding hjælper med at estimere tabet, når en diode leder strøm. Værdier for bagspænding angiver diodens evne til at blokere strøm i den modsatte retning under specificerede betingelser. Det ene erstatter ikke det andet. Et modul kan se attraktivt ud med hensyn til ledningstab, men alligevel ikke opfylde kredsløbets krav til spænding eller overspændingsbeskyttelse.
For at sikre en retfærdig vurdering af kandidaterne bør spændingsbelastning, spidsbelastning, strømkurve og termisk adfærd angives i separate kolonner. Hver af disse har sine egne konkrete modelbaserede beviser. Hvis der overvejes en anvendelse med tilbagevendingsbeskyttelse, bør man verificere de forventede scenarier for bagudspænding og fejl i stedet for at konkludere ud fra den lave fremadgående spænding, at modulet er egnet.
Sammenlign kandidaterne på samme arbejdssted
| Sammenligningsfelt | Projektindlæg | Modelbevis |
|---|---|---|
| Strømkurve | Størrelsesorden, varighed og hyppighed | Terminkurve eller tabsmodel |
| Temperatur | Forventet rækkevidde ved kryds og ved omgivende temperaturer | Temperaturspecifikke fremadrettede data |
| Topologi | Ledende enheder i hver delstat | Internt skema |
| Termisk vej | Grænseflade, vask og luftstrøm | Varmeimpedans og monteringsvejledning |
| Anden form for stress | Omvendt spænding og overspændingshændelser | Vurderinger under relevante betingelser |
Dokumentér beregningsforudsætningerne og revisionen af hvert datablade. Hvis en kandidat anvender et andet internt layout eller en anden pakke, kan den termiske vej ændre sig, selvom fremadgående kurven ser ens ud. Indkøbsafdelingen bør undgå at vælge erstatningsprodukter udelukkende på grundlag af et lavere angivet spændingsfald.
Bekræft den installerede samling
Beregninger understøtter valget, men en test ved monteret temperatur hjælper med at kontrollere antagelserne om tab og køling. Definer strømkurven, omgivelsestemperaturen, luftstrømmen, målepunktet og tiden til termisk ligevægt til testen. Brug den af producenten godkendte metode til at relatere den målte kabinet- eller kølepladetemperatur til forbindelsesforholdene.
Hvis resultaterne afviger fra forventningerne, skal du undersøge den målte strøm, den interne ledningsvej, påføringen af kontaktmidlet og luftstrømmen til kølepladen, inden du justerer modellen. Dokumenter den endelige samleproces, så gentagne samlinger kan gengive den verificerede kontakt. En prototype, der fungerer med et usædvanligt omhyggeligt, manuelt påført kontaktmiddel, er ikke tilstrækkeligt bevis til produktion.
Før protokol over alle designændringer, der påvirker den termiske ydeevne: en anden blæser, et andet modulhus, en anden samleskinne, en anden kabinetvæg eller et andet monteringsmateriale. Selv en lille mekanisk ændring kan påvirke luftstrømmen eller kontaktkvaliteten. Kontroller den relevante test på ny i stedet for at antage, at det tidligere resultat stadig gælder.
Hvad skal man gøre, når kurverne er ufuldstændige?
Nogle produktsider angiver kun en nominel strøm og ét fremadspændingspunkt. Det er ikke tilstrækkeligt til at opstille en detaljeret termisk model for en skiftende bølgeform. Bed leverandøren om den fulde kurve, tabskoefficienter eller en godkendt beregningsmetode til den pågældende anvendelse. Forklar det strømområde og det krydstemperaturområde, som projektet kræver; ellers risikerer du, at leverandøren sender et dokument, hvor det kritiske område stadig mangler.
Hvis der kun foreligger typiske data, skal resultatet betragtes som et foreløbigt skøn. Indregn en eksplicit usikkerhedsmargen, og planlæg en temperaturtest. Betegn ikke den beregnede temperatur som en garanteret maksimumsværdi. Hvis der ikke kan udarbejdes et velbegrundet skøn, skal du afstå fra at vælge en løsning i stedet for at indsætte en passende kurve fra et andet modul. Selv enheder med lignende kabinetter kan anvende forskellige chips og interne forbindelser.
Sådan udformer man en forespørgsel vedrørende et diodemodul
Send kredsløbsskemaet, den forventede strømkurve, ledningsgrad, krav til spærrespænding, omgivelses- og køleplan, begrænsninger vedrørende indkapslingen samt den nøjagtige dokumentation, der kræves. Gennemse diodemodulserie for at kortlægge de kommercielle muligheder. Den MDA-serien med fælles anode og MD300A-serien med tilbageslagsbeskyttelse er forskellige udgangspunkter for topologi og ikke anbefalinger, der kan bruges i flæng.
Anmod om fremadrettede kurver for den nøjagtige model, termiske data, tegning af det indre kredsløb og monteringsvejledning via Kontakt RITOKS. Bed leverandøren om at angive, hvilke værdier der er typiske, grænseværdier eller betingede. Først da kan ingeniøren sammenligne den termiske adfærd ved samme driftsbetingelser.
Ofte stillede spørgsmål
Betyder en lavere fremadgående spænding altid, at modulet bliver køligere?
Ikke automatisk. Sammenlign enheder ved samme strømkurve og temperatur, og tag derefter højde for pakkens varmevej og køling. Et enkelt punkt for fremadspænding kan ikke forudsige den faktiske krydstemperatur ved installation.
Kan jeg gange en katalogspænding med gennemsnitsstrømmen?
Kun hvis denne tilnærmelse stemmer overens med producentens metode og de aktuelle strøm- og temperaturforhold. En varierende bølgeform kræver ofte integration eller en valideret tabsmodel i stedet for en enkelt måling.
Er en typisk kurve tilstrækkelig til endelig godkendelse?
Spørg efter konstruktionsgrundlaget og eventuelle maksimumsværdier, som producenten anbefaler. Den endelige godkendelse skal tage højde for afvigelser, ekstreme omgivelsesforhold og den nøjagtige monteringsmetode.
Konklusion
Fremspændingen understøtter kun estimering af diodetab, når strømkurven, temperaturen og komponentbanen er defineret. Tilpas de elektriske kurver fra den nøjagtige model til en termisk bane, og valider den installerede enhed. Udelad estimater af tab, der ikke er understøttet, fra styklisten, og gør det klart, at der mangler dokumentation.
