Lista de comprobación de MPCB para solicitudes de presupuesto de paneles de control de motores
En una solicitud de presupuesto (RFQ) de un MPCB para un cuadro de control de motores, deben identificarse el motor, la alimentación y las condiciones de fallo antes de especificar el modelo de disyuntor. Un disyuntor de protección de motores puede combinar funciones que en otras arquitecturas de arrancadores están separadas, pero su rango de ajuste, su capacidad de cortocircuito y su coordinación deben seguir ajustándose al circuito real. “Disyuntor para un motor trifásico” no es una especificación suficiente.

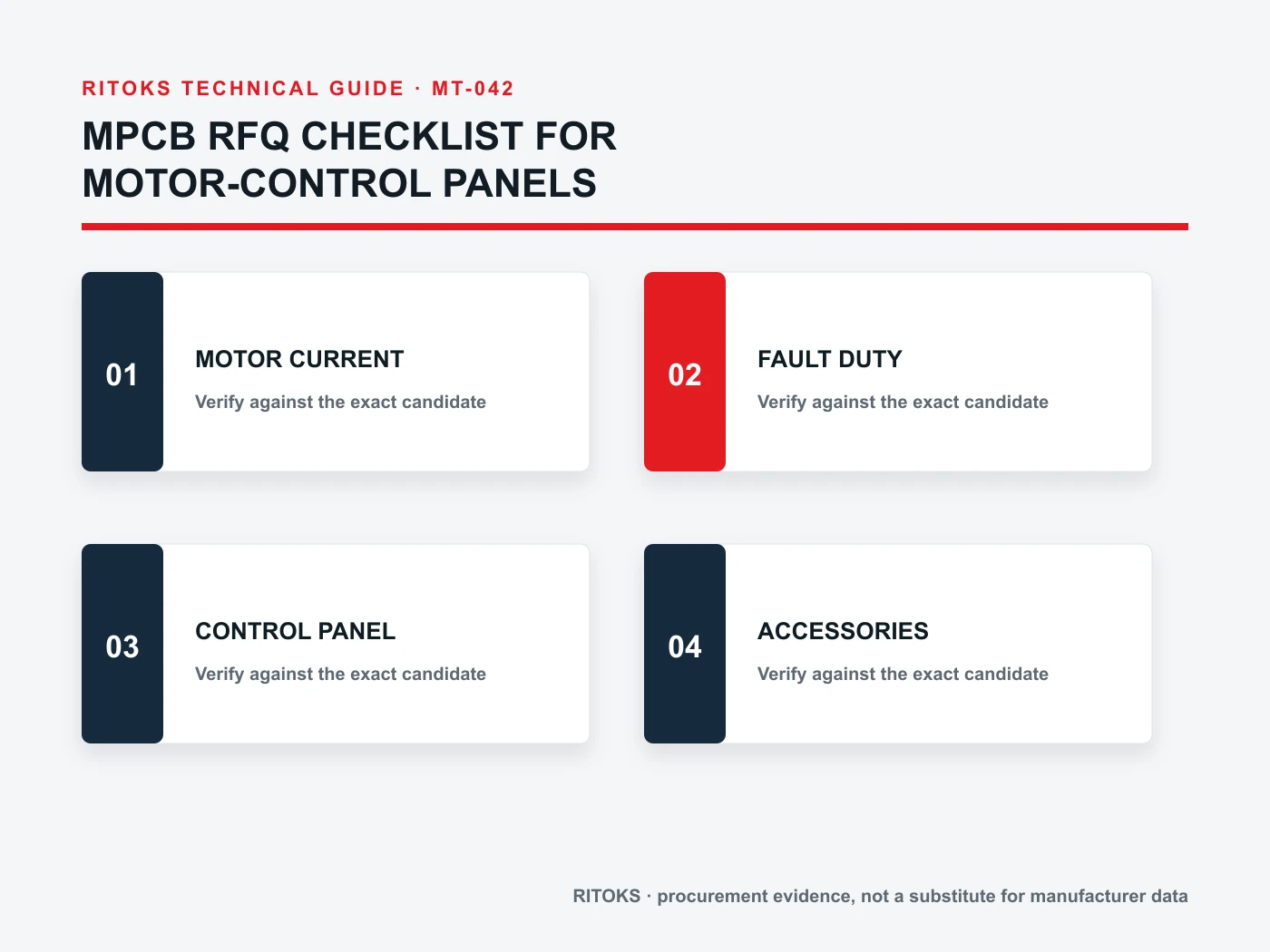

Esta lista de comprobación ayuda a los fabricantes de cuadros eléctricos y a los compradores a solicitar candidatos comparables. Distingue entre los datos del motor, el estudio de circuitos, la disposición de los controles y los accesorios, por un lado, y la información sobre el modelo exacto que debe facilitar el proveedor, por otro. No establece ajustes de disparo para un motor desconocido.
Empieza por la placa de características del motor y su modo de funcionamiento
Indique la tensión nominal, la frecuencia, el número de fases y la corriente a plena carga del motor, así como cualquier información de servicio relevante para el diseño de la protección. Añada el método de arranque y el número previsto de arranques o ciclos de carga. Si el motor tiene varias velocidades o un funcionamiento inusual, describa esos estados en lugar de indicar únicamente la corriente máxima.
La corriente a plena carga es un dato clave para determinar un rango de sobrecarga ajustable, pero el rango por sí solo no garantiza que el ajuste sea el correcto. El ingeniero debe consultar la placa de características del motor, su comportamiento de arranque, la normativa aplicable y las instrucciones del fabricante. Una ficha de producto que muestre varias variantes de ajuste no identifica la variante necesaria para un motor específico.
Indique si la conexión es directa en línea, inversa, estrella-triángulo, alimentada por variador u otra configuración. La ubicación y la coordinación de las protecciones pueden variar. Si hay un variador o un arrancador suave en el circuito, especifique claramente su relación con el MPCB, en lugar de dar por supuesta una configuración convencional de conexión en línea.
Describir las condiciones de suministro y las posibles averías
Indique la tensión y la frecuencia de alimentación en el interruptor, el sistema de puesta a tierra, si procede, y la corriente de cortocircuito prevista en el punto de instalación. Solicite la documentación que acredite la capacidad de corte exacta del MPCB a la tensión correspondiente. No basta con que la corriente del motor coincida si el nivel de fallo disponible supera la capacidad documentada del dispositivo.
Identifique los fusibles o interruptores de protección situados aguas arriba y cualquier contactor o dispositivo de sobrecarga situado aguas abajo. El diseñador del cuadro eléctrico debe determinar si se aplican requisitos de coordinación o selectividad y obtener combinaciones probadas cuando sea necesario. Las tablas de coordinación de arrancadores de motor de Schneider Electric muestran que los dispositivos de protección y control se revisan como combinaciones; una pieza de aspecto similar no forma parte automáticamente de la configuración probada.
Aclare qué función de protección desempeña el MPCB. Dependiendo del modelo y la arquitectura, un MPCB puede incluir funciones de protección contra sobrecargas y cortocircuitos instantáneos, pero las características y los ajustes exactos varían según el modelo. No deduzca la curva de disparo a partir de la forma de la carcasa, el color del tirador o el nombre genérico de la familia de productos.
Definir el perfil de arranque del motor
Un motor puede absorber una corriente transitoria durante la aceleración. Indique la corriente de arranque prevista o los datos del fabricante del motor, el tiempo de aceleración, el número de arranques por periodo de funcionamiento y las condiciones de carga. El ingeniero de protección debe comparar este arranque legítimo con las características de disparo propuestas, de modo que el dispositivo proteja el motor sin activarse innecesariamente.
No resuelvas los disparos indeseados limitándote a seleccionar un valor de ajuste mucho más alto o un dispositivo de mayor tamaño. Eso podría mermar la protección contra sobrecargas. Si el comportamiento de arranque es incierto, solicita datos de medición o un estudio del motor. La consulta debe poner de manifiesto la incertidumbre, no ocultarla tras un factor de servicio estimado.
Cuando el método de arranque cambie durante el funcionamiento, explique qué detecta el MPCB en cada estado. Una transición estrella-triángulo, la inversión del sentido de giro o los arranques intermitentes frecuentes pueden afectar al perfil de corriente y a la coordinación de los contactores. Es necesario disponer del esquema exacto del proyecto para colocar el dispositivo correctamente.
Lista de paneles y restricciones de instalación
Anote la temperatura ambiente del armario, la posición de montaje, el espacio disponible en el carril DIN o en el panel, los tamaños de los conductores, el tipo de bornes y el acceso para el ajuste. El fabricante puede especificar requisitos de reducción de potencia, separación o preparación de los cables. El rango de ajuste indicado debe comprobarse en las condiciones de instalación concretas, sin dar por sentado que se aplica de forma idéntica en todos los armarios.
Indique cómo se accionará y aislará el MPCB. Si se requiere acoplamiento de puerta, maneta giratoria, bloqueo, contactos auxiliares, indicación de disparo, disparo por subtensión o disparo por derivación, especifique cada accesorio. Pida al proveedor que le indique la compatibilidad exacta y los códigos de pedido. Es posible que un accesorio que figure en algún lugar del catálogo de la gama no sea compatible con todos los bastidores o variantes.
Determina los requisitos de cableado y acceso para el mantenimiento, especialmente cuando el disyuntor se encuentra antes de un contactor en un cuadro de arranque con poco espacio. Solicita un plano acotado y un manual de instalación. El espacio físico necesario no se limita al ancho frontal del producto; los terminales, el radio de curvatura y el mecanismo de la palanca también requieren espacio.
Dejar clara la matriz de pruebas de la solicitud de presupuesto
| Campo «Solicitud de presupuesto» | Materiales para el proyecto | El proveedor lo confirma |
|---|---|---|
| Motor | Corriente nominal y perfil de arranque | Rango de ajuste y datos de desplazamiento |
| Suministro | Tensión y frecuencia | Parámetros eléctricos exactos |
| Fallo | Corriente de cortocircuito prevista | Capacidad de ruptura a esta tensión |
| Entrante | Contactor y dispositivo situado antes de él | Pruebas de combinación/coordinación |
| Panel | Espacio, cableado y entorno | Dimensiones y normas de instalación |
| Opciones | Mango, señales y dispositivos de liberación | Códigos de pedido de accesorios compatibles |

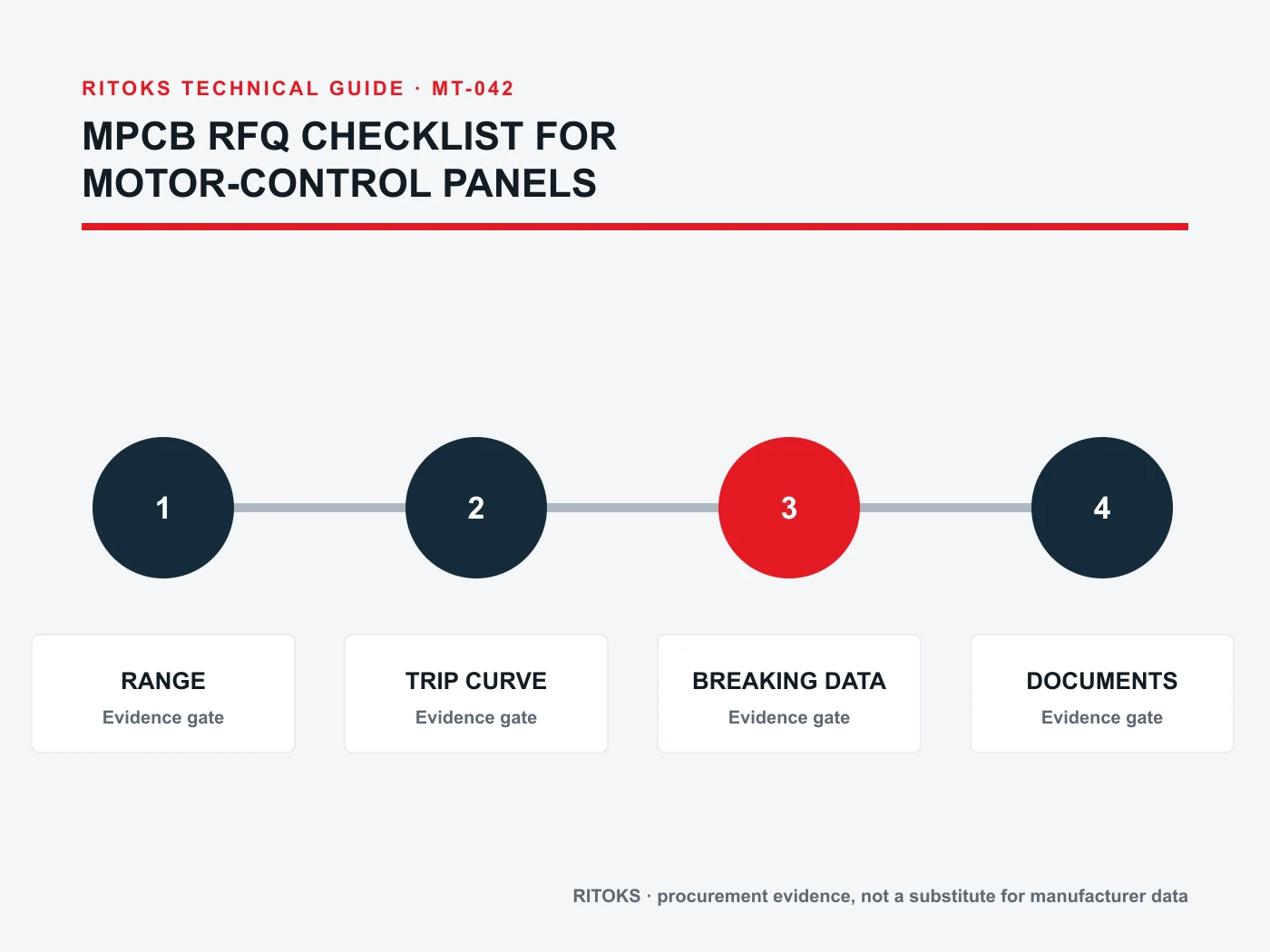

Solicita la ficha técnica del modelo concreto, las características de tiempo-corriente o de disparo, los datos de corte, las instrucciones de instalación y el catálogo de accesorios. Si un proveedor solo puede facilitarte un folleto general de la gama, anota los puntos que quedan sin aclarar. Un presupuesto condicional resulta útil cuando las condiciones están claras; no supone una aprobación definitiva.
Mantén bien diferenciadas las funciones del MPCB, el MCB y el relé de sobrecarga
Un disyuntor en miniatura de uso general, un disyuntor de protección de motores y un relé térmico de sobrecarga se utilizan en distintos contextos de selección. El hecho de que estén presentes en el mismo cuadro eléctrico no los convierte en intercambiables. El circuito del motor requiere un esquema coordinado de protección y conmutación, y el ingeniero debe determinar qué dispositivo se encarga de la sobrecarga, el cortocircuito y el aislamiento.
Del mismo modo, un contactor es un dispositivo de conmutación de control, no necesariamente un interruptor de protección. Si el arrancador propuesto utiliza un MPCB junto con un contactor, dicha combinación debe contar con la certificación correspondiente. Si, por el contrario, el arrancador utiliza un relé de sobrecarga y un dispositivo de protección contra cortocircuitos independientes, la solicitud de presupuesto debe describir esa arquitectura en lugar de denominar «MPCB» a todos los componentes.
Cómo evaluar una oferta alternativa
Anote el código de pedido exacto de cada licitador y la documentación que justifique sus valores nominales. Compare el rango de ajuste a la corriente indicada en la placa de características del motor, el funcionamiento intermitente a la tensión del sistema, las características de disparo, la coordinación con el contactor especificado y la compatibilidad de los accesorios. Una corriente nominal más alta o un mayor número de accesorios no implican automáticamente que sea la opción más adecuada.
Indique cualquier cambio de diseño que requiera una alternativa: un recorte de panel diferente, un tamaño de conductor distinto, un sistema de articulación de la palanca o una combinación de contactores diferente. De este modo, el departamento de compras podrá comparar el impacto técnico total, en lugar de limitarse únicamente al precio unitario. Si un recambio invalida una combinación de arrancadores ya probada, deberá volver a someterse a revisión por parte del departamento de ingeniería.
Conserva juntos el plano revisado y aprobado, el registro de ajustes y la documentación del proveedor. Durante la puesta en marcha, comprueba que la variante real del dispositivo y sus ajustes se ajustan al archivo de diseño. Si posteriormente se cambia el motor, vuelve a evaluar el ámbito de protección y la coordinación, en lugar de dar por sentado que el MPCB anterior es válido para cualquier caso.
Planificar la puesta en marcha y ajustar los controles
En una solicitud de presupuesto debe indicarse si el proveedor ofrece un ajuste de fábrica, un rango recomendado o únicamente un dispositivo ajustable. El ingeniero de obra debe determinar y documentar el ajuste aprobado para el motor en cuestión. Una fotografía del dial de ajuste puede servir de ayuda para el registro de la obra tal y como quedó ejecutada, pero debe ir acompañada del código de pedido del dispositivo y de la revisión del plano, para evitar que se confunda otro interruptor con el aprobado.
Antes de la puesta en tensión, compruebe las conexiones de los terminales de línea y de carga, la preparación de los conductores, el cableado de los contactos auxiliares y cualquier articulación de las palancas, comparándolas con el manual de instalación. Compruebe la indicación de disparo y la respuesta de los controles cuando así lo exija el procedimiento del proyecto. El informe de puesta en servicio debe distinguir entre una comprobación funcional y la demostración del comportamiento en caso de cortocircuito; esta última se basa en ensayos de tipo documentados y en pruebas de coordinación pertinentes, y no en una prueba de fallo sobre el terreno.
Para su uso en flotas o por fabricantes de equipos originales (OEM), mantén un programa de ajuste controlado según la designación del motor. Esto permite que, durante el mantenimiento posterior, se pueda determinar por qué dos MPCB que parecen idénticos a simple vista tienen ajustes diferentes. Si se cambia un motor o una caja de cambios, el programa exige una revisión técnica antes de que alguien copie el ajuste anterior.
Dónde encaja RITOKS
El Categoría MPCB y Familia de interruptores de protección de motores GYMP7 ofrecen un punto de partida comercial. La información sobre la gama que han publicado no garantiza la compatibilidad exacta del modelo con un motor o un conjunto de arranque que no haya sido sometido a revisión.
Envía la placa de características del motor, el esquema unifilar, el estudio de fallos, la lista de componentes del arrancador y la lista de accesorios a través de Contacto con RITOKS. Solicita una propuesta de variante con la ficha técnica correspondiente y la documentación de instalación. Deja las dudas sobre circuitos y ajustes que no se hayan resuelto para que las resuelva el ingeniero responsable.
Preguntas frecuentes sobre las solicitudes de presupuesto
¿Es suficiente la potencia del motor para elegir un MPCB?
No. Indique la corriente nominal, la tensión de alimentación, el comportamiento de arranque y las condiciones de fallo. La potencia por sí sola no determina el ajuste de disparo ni la función de corte.
¿Se puede seleccionar un valor de ruptura a partir del punto medio de la gama del catálogo?
No. El ajuste se realiza de acuerdo con el diseño del motor y del sistema de protección, siguiendo al pie de la letra las instrucciones del dispositivo y los requisitos aplicables. El rango de ajuste solo muestra las posibilidades de configuración.
¿Cualquier contactor es compatible con el MPCB mencionado?
No lo des por sentado. Es necesario comprobar los requisitos de combinación y coordinación en función de los dispositivos reales y del nivel de fallo del sistema.
En resumen
Un estudio sobre un MPCB debe relacionar los datos de la placa de características del motor y el perfil de arranque con la tensión, el ciclo de trabajo en caso de fallo, la coordinación del arrancador, las limitaciones del cuadro eléctrico y los accesorios. La respuesta del proveedor debe indicar un modelo exacto y aportar pruebas que respalden cada condición clave. Esa es la base para elaborar una lista de materiales del cuadro eléctrico que se pueda justificar, y no una intensidad nominal estimada.
