Checklista för offertförfrågan om termiska överbelastningsreläer

Denna checklista sammanställer köparens specifikationer för ett termiskt överbelastningsrelä. Den anger inte vilket relä som ska användas för en specifik motor, föreskriver inte någon startkrets och gör inte heller något påstående om att ett ZS3RU-relä är kompatibelt med någon kontaktor, säkring, strömbrytare eller MPCB utan att det finns exakt dokumentation för just den kombinationen.

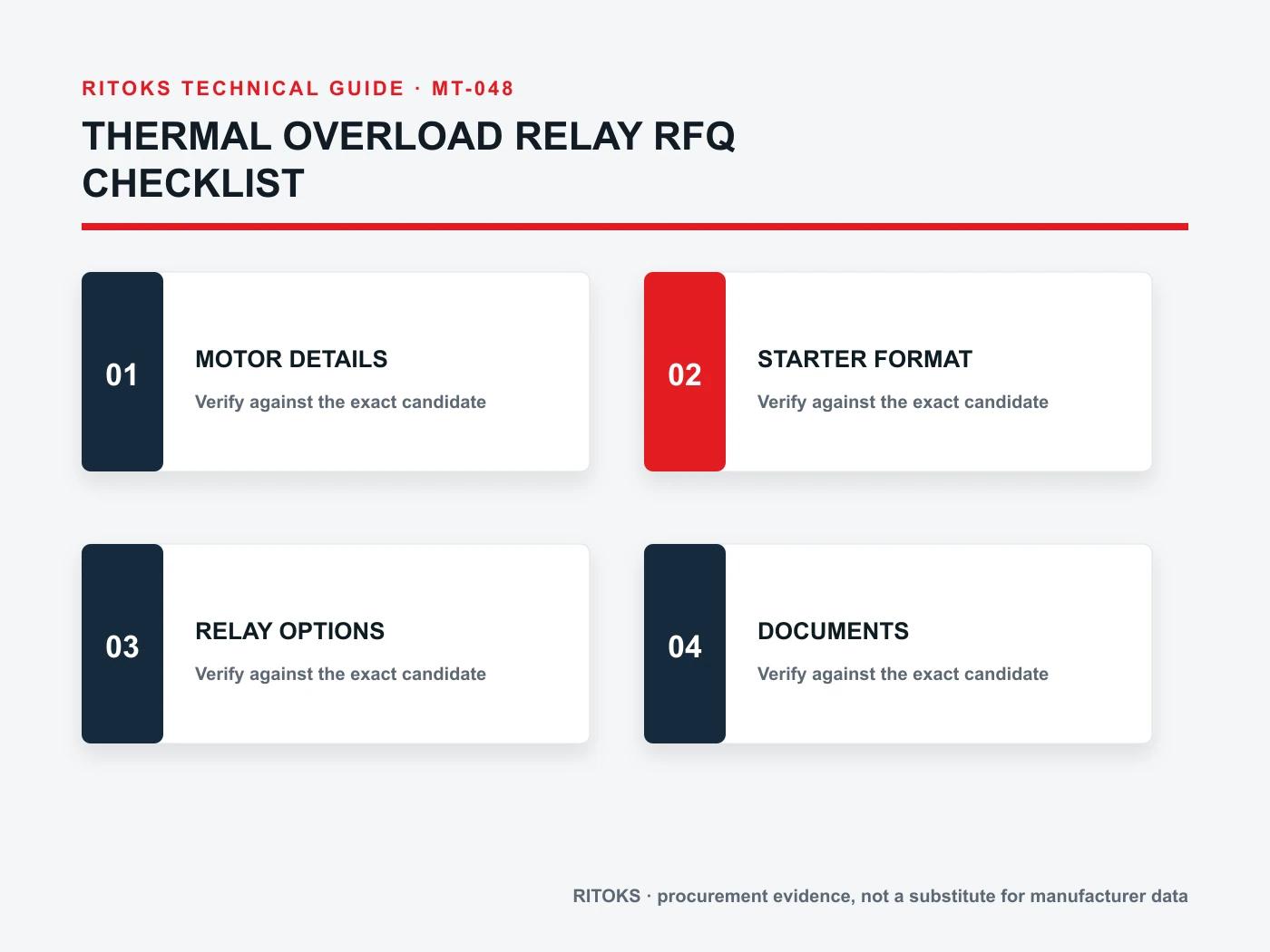

Översikt över underlag för beslut

Underlag för beslut	Köparen måste bekräfta	Nödvändiga bevis
Motorbelastning	Märkström, matningsspänning, fasuppställning och driftsförhållanden	Motordata och projektbelastningsregister
Reläsortiment	Nödvändigt strömjusteringsområde kring den dokumenterade inställningsgrunden	Exakt räckvidd för reläet och instruktioner för inställning
Startbeteende	Startmetod, accelerationstid och omstartsfrekvens	Körbeteende som är anpassat till användningsområdet
Kontrollgränssnitt	Återställningsläge och nödvändiga hjälpkontakter	Exakt kontakt- och styrschema
Montering	Monteringsmetod, kontaktoranslutning och uppströms skydd	Exakta tekniska och samordningshandlingar

Börja med motor- och försörjningsregistret

Ange uppgifterna på motorns typskylt som direkt påverkar valet av överbelastningsskydd, inklusive märkström, anslutningssätt, frekvens och driftsläge. Lägg till en beskrivning av den drivna lasten, eftersom en lätt belastad fläkt och en maskin med hög tröghet kan ge upphov till mycket olika start- och värmeförlopp, även om motorns effekt är ungefär densamma.

Be inte leverantören att beräkna fullbelastningsströmmen enbart utifrån kilowatt. Verkningsgrad, effektfaktor, spänning och konstruktionsdetaljer påverkar strömmen. Om motorn har flera märkvärden eller anslutningsalternativ ska du ange den exakta driftsanslutningen och det märkvärde som gäller för elcentralen.

Definiera start- och driftsförhållanden

Ange om motorn startas direkt, med någon annan startmetod eller under mekanisk belastning. Notera förväntad accelerationstid, antal starter per timme, eventuella ryck- eller fastkörningsbeteenden samt eventuella processförhållanden som kan hålla motorn nära överbelastning utan att omedelbart orsaka en kortslutning.

Reläet måste klara av normal start samtidigt som det reagerar på ihållande överbelastning i enlighet med den valda skyddsstrategin. En allmän förfrågan om ett långsamt eller snabbt relä räcker inte. Begär exakta uppgifter om utlösningsbetingelserna och under vilka förhållanden de gäller.

Ange kraven för justering och återställning

Ange det erforderliga strömområdet som en teknisk specifikation, inte bara en önskad katalogkod. Den exakta inställningsmetoden måste följa motordata, relédokumentationen och gällande konstruktionsregler. Om omgivningskompensation, känslighet för fasbortfall eller någon annan funktion är viktig, ange detta uttryckligen och fråga var det finns dokumenterat.

Välj medvetet mellan manuell och automatisk återställning. Automatisk återställning kan medföra en risk för oväntad omstart om styrkretsen tillåter detta. I offertförfrågan bör den önskade återställningsmetoden anges, liksom behovet av fjärr- eller lokal återställning, samt hur en utlösning ska indikeras eller låsas i styrlogiken.

Beskriv hjälpkontakter och styrlogik

Ange vilka normalt stängda och normalt öppna hjälpkontaktfunktioner som krävs för kontaktorns utkoppling, larmindikering, PLC-status eller underhållsdiagnostik. Ange styrspänningen och kretsens funktion, men låt anslutningarna följa det exakta godkända schemat.

En hjälpkontakt är en styrsignal och utgör inte ett bevis på att en säkerhetsfunktion är fullständig. Om maskinen kräver ett säkerhetsklassat stopp, övervakad omstart eller någon annan skyddsfunktion, ska detta hanteras i systemkonstruktionen och de relevanta certifierade komponenterna ska beställas separat.

Kontrollera samverkan mellan kontaktor och skydd

Fastställ vilken kontaktorserie som ska användas, monteringsgränssnittet och den uppströms liggande kortslutningsskyddsanordningen. Ett överbelastningsrelä hanterar ihållande överström enligt sin dokumenterade funktion; det tillhandahåller inte automatiskt den avbrottsfunktion som krävs vid ett fel.

Be leverantören om exakt dokumentation av samverkan eller kompatibilitet när en kombinerad startmotor föreslås. Att de fysiska måtten eller strömområdet stämmer överens är inte ett bevis på termisk, mekanisk eller kortslutningsmässig samverkan. Förvara de exakta beställningskoderna och dokumentrevisionerna tillsammans.

Installations- och miljöinformation

Ange förhållandena i höljet, monteringsriktning, internt temperaturintervall, höjd över havet (om tillämpligt), vibrationsexponering och föroreningar. Dessa förhållanden kan påverka valet av enhet, anslutningsmetoder och krav på effektreducering.

Notera även ledartyp och storlek, begränsningar vad gäller åtkomst till anslutningsplintar, nödvändiga tillbehör och tillgängligt utrymme i elskåpet. Utgå inte från att ett relä som fotograferats under en kontaktor inkluderar anslutningssatsen eller passar in i den planerade monteringen.

Skapa en bevisfil med en exakt modell

Skapa en godkännandedokumentation för den föreslagna beställningskoden för termiskt överbelastningsrelä. Ange varje projektkrav bredvid det leverantörsdokument som uppfyller det. Spara exakt det datablad, den ritning, den kurva, den tabell eller det urvalsresultat som använts, inklusive dess revisions- eller hämtningsdatum. En kategorisida kan ge en överblick över produktfamiljen, men den kan inte styrka exakta nominella värden, anslutningskonfigurationer eller systemkombinationer.

Kontrollera att varje godkänd specifikation avser samma beställningsbar artikel. Liknande höljen kan innehålla olika kretsar, strömförsörjningar, anslutningar, tillbehör eller skyddsfunktioner. Kombinera inte ett familjemaxvärde från en variant, ett schema från en annan och en tillvalsfunktion från en tredje. Markera ofullständiga fält tydligt så att de förblir synliga i den kommersiella granskningen.

Håll projektdata åtskilda från produktunderlag

Projektgruppen definierar tillämpningen: källa, belastning, driftförhållanden, miljö, styrsystem, mekaniska gränsvärden och erforderliga funktioner. Leverantören identifierar ett specifikt termiskt överbelastningsrelä och styrker valet med exakta dokument. Ingen av parterna bör fylla i luckor genom att dra slutsatser utifrån utseende, ett gemensamt produktnamn eller ett överensstämmande nominellt värde.

Spärra applikationsspecifikationen medan offerterna jämförs. Om belastning, spänning, driftsförhållanden, omgivningsförhållanden, kylningsmetod, kapsling eller önskad uteffekt ändras, ska en reviderad specifikation utfärdas och varje leverantör ombes att på nytt bekräfta sitt förslag. I annat fall kan offerter som till synes är jämförbara i själva verket avse olika tekniska krav.

Vanliga misstag vid upphandling

• Val av termiskt överbelastningsrelä utifrån en enda nominell värde, trots att informationen om användningsområdet är ofullständig.
• Att använda en krets, en kurva, en anslutningsritning eller ett prestandapåstående från en liknande modell.
• Att betrakta en familjesida eller en produktbild som ett exakt tekniskt bevis.
• Antagande att ett tillbehör, en systemfunktion eller ett samordningsresultat ingår utan dokumentation.
• Godkännande av en ersättningsprodukt utan att topologin, klassificeringen, monteringen och granskningen av dokumentationen behöver upprepas.

Åtgärda dessa brister innan du jämför pris och leveranstid. Granskaren ska kunna spåra varje godkänd uppgift antingen till projektkraven eller till det exakta dokumentet som ligger till grund för förslaget. Ett anbud kan fortfarande vara kommersiellt intressant även om det är tekniskt ofullständigt, men saknade underlag får inte försvinna inuti anbudet.

Så här jämför du leverantörernas erbjudanden

Jämförelsepunkt	Nödvändiga bevis	Acceptera inte
Motordata	Mätvärden för ström, spänning, fas och arbetscykel har registrerats	Enbart motoreffekten
Resebeteende	Exakt information om kurvor och klasser under angivna förhållanden	Allmän formulering om “motorskydd”
Återställ	Medvetet val av manuellt eller automatiskt beteende	Fabriksinställningarna används som standard
Kontakter	Nödvändiga NC/NO-funktioner och märkvärden har dokumenterats	Kontaktsymboler som utläses ur ett fotografi
Samordning	Konkreta bevis rörande kontaktorn och den uppströms liggande enheten	Samma märke eller samma bredd betraktas som bevis
Installation	Montering, anslutningar och miljöförhållanden fastställda	Kontroll av panelens passform efter köpet

Samordna alla erbjudanden av termiska överbelastningsreläer till samma applikationspost. Ange dokumentversioner, testförhållanden, medföljande tillbehör och öppna frågor bredvid varje värde. Detta synliggör skillnader i leveransomfattningen och förhindrar att ett billigare men mer begränsat erbjudande framstår som likvärdigt med en komplett lösning.

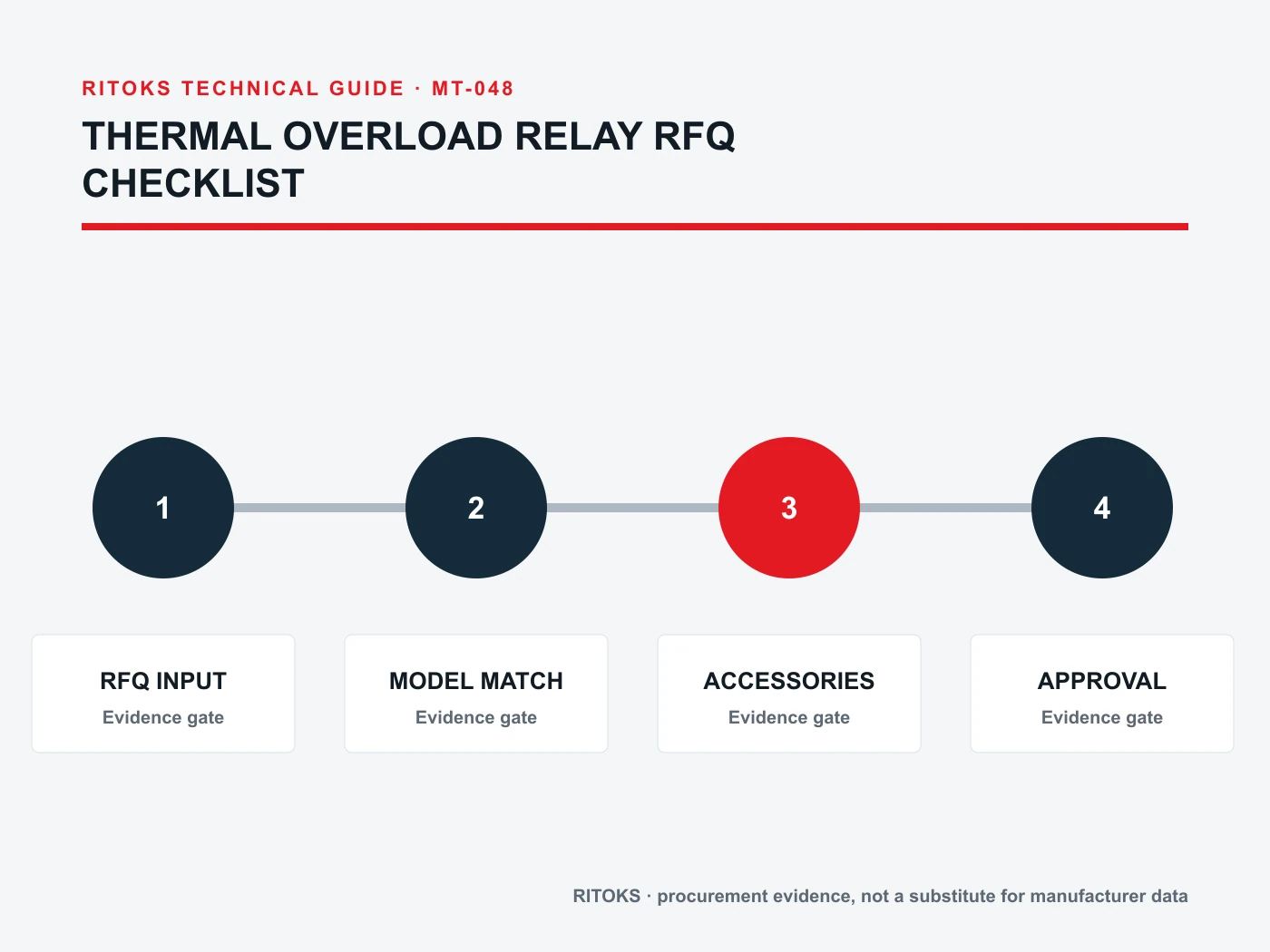

Beslutsflöde

• Frys registreringen av motor och drivbelastning.
• Dokumentera starttid, antal starter per timme och scenarier med onormal belastning.
• Ange önskat strömområde och återställningsmetod.
• Ange funktionerna för hjälpkontakter och styrkretsar.
• Identifiera kontaktorn och uppbyggnaden av de uppströms liggande skyddsanordningarna.
• Begär dokumentation avseende resor, montering och samordning för den exakta modellen.
• Åtgärda alla undantag innan beställningen godkänns.

Vid varje steg ska du avbryta om en viktig applikationsparameter är okänd, om den angivna modellen är tvetydig, om ett nödvändigt påstående endast stöds av en annan tillverkare eller en annan orderkod, eller om installationen inte omfattas av tillgängliga uppgifter. Detta är tekniska brister, inte redaktionella detaljer.

Checklista för förberedelse av anbudsförfrågan

Se till att offertförfrågan är tillräckligt kortfattad för att leverantörerna ska kunna svara, men samtidigt tillräckligt utförlig för att undvika outtalade antaganden. Ange okända värden som frågor och kräv en fullständig beställningskod istället för en allmän rekommendation av produktfamilj.

• Motorns typskylt och fullastström
• Matningsspänning, frekvens och fasfördelning
• Startmetod, accelerationstid och antal starter per timme
• Nödvändigt justeringsområde och inställningsgrunder
• Krav på manuell eller automatisk återställning
• Nödvändiga hjälpkontakter och styrspänning
• Uppgifter om kontaktorns anslutning och uppströmsskydd
• Montering, anslutning, miljö, antal och leveransadress

Begär den aktuella versionen av databladet samt den exakta omfattningen av eventuella påståenden om certifiering, kompatibilitet, samordning eller prestanda. Notera antal och destination efter de tekniska uppgifterna, så att de kommersiella villkoren inte överskuggar olösta tekniska frågor.

Vanliga frågor

Kan jag välja ett överbelastningsrelä enbart utifrån motorns effekt i kilowatt?

Nej. Använd den exakta motorströmmen och driftsförhållandena tillsammans med reläets dokumentation.

Ersätter ett överbelastningsrelä kortslutningsskyddet?

Nej. Dess funktion och det uppströms liggande felskyddssystemet måste dokumenteras separat.

Bör en offertförfrågan ange automatisk återställning?

Endast när riskbedömningen och utformningen av kontrollåtgärderna tillåter det. Återuppstartsförfarandet måste vara tydligt angivet.

Relaterade RITOKS-produkter och vägledning

Dessa länkar ger endast information om produktfamiljen. En sådan länk innebär inte att produkterna är utbytbara, kompatibla eller att det rör sig om en godkänd systemkombination.

Produktkategori: Termiska överbelastningsreläer

ZS3RU termiska överbelastningsreläer

Termiskt överbelastningsrelä jämfört med strömbrytare

Tekniska referenser

Dessa primära tillverkarkällor stöder endast de allmänna tekniska principer som beskrivs nedan. Deras produktklassificeringar, kretsscheman, godkännanden och samordningsresultat gäller inte för RITOKS-produkter.

ABB, Handbok för kontaktorer och överbelastningsreläer

Behandlar allmänna principer för val av överbelastningsreläer, återställning och hjälpstyrning samt behovet av samordnad dokumentation för motorstyrning. ABB:s märkvärden och kombinationer gäller inte för RITOKS-produkter.

ABB, Styrkatalog: Manuella motorstartare enligt IEC

Stöder åtskillnad mellan beteendet vid termisk överbelastning, reaktionen vid magnetisk kortslutning, utlösningsinformation och samordningsdata. Exakta ABB-karakteristiker beskriver inte en RITOKS MPCB.

Begär en granskning av den exakta modellen

Skicka in uppgifter om tillämpningskrav, frågor om specifika dokument, antal och leveransadress via RITOKS kontaktformulär. En offertförfrågan kräver en granskning av den exakta modellen; denna guide godkänner inte någon krets, installation eller automatisk ersättning.
