Thermal Management for Outdoor Electrical Cabinets

This guide defines outdoor cabinet thermal inputs and solution roles. It does not claim that an indoor-rated air conditioner, fan or heater is suitable outdoors; suitability must be established for the exact product and assembled enclosure.

Aperçu des éléments d'aide à la décision

Zone d'évaluation	Données d'entrée du projet	Pièces à demander
SOLAR GAIN	Définir l'état de fonctionnement réel et les limites du système	Plan d'installation homologué ou fiche de service
DEVICE LOSSES	Nom de l'interface, de la géométrie ou des attentes en matière de contrôle	Documentation détaillée sur l'équipement ou le produit
AMBIENT	État et conditions d'installation	Plan du site ou schéma de montage
DUTY	Décrire les exigences en matière de service et d'acceptation	Instructions précises et plan de test

Outdoor exposure changes the problem

An outdoor electrical cabinet sees the heat produced by its own equipment and the conditions surrounding the enclosure. Sunlight, ambient temperature, wind, rain, dust and duty cycle can change across the day and season. A cooling method selected from an indoor cabinet example may not address these combined conditions.

The first deliverable is a site and equipment profile, not a model number. Record cabinet location, orientation, shade, material, dimensions, internal losses and acceptable component temperatures. Identify the limiting operating state so the selected approach is evaluated against a real case rather than a comfortable average.

Account for solar and external heat

Solar gain can warm a cabinet wall and raise the thermal burden, particularly when exposed surfaces and internal components are close. The effect depends on orientation, color, shading and local weather. Request a project-specific assumption or measurement rather than applying a universal percentage to every enclosure.

Nearby process equipment, ground surfaces and trapped air can also affect local ambient. Record the temperature at the cabinet installation, not only a regional weather headline. If the cabinet will be relocated or installed in multiple climates, define a separate design envelope for each case.

Map internal losses and operating states

Create a heat-load list for drives, power supplies, contactors, communication devices and other installed equipment using applicable exact data. Include continuous and intermittent duty, standby states and any future equipment that is actually committed to the design. A device’s electrical input is not necessarily its heat loss inside the cabinet.

Place major heat sources on the layout. Component separation, airflow path and sensors influence local hot spots even when the total loss is unchanged. Where supplier loss data is missing, mark the estimate as provisional and identify the test or document needed to close it.

Choose between exchange and isolation of air

Filtered ventilation exchanges internal and outside air. It may be suitable only when external air conditions and ingress needs allow it, and when the achievable temperature condition meets component limits. A heat exchanger or air conditioner can maintain a more controlled boundary, but each has its own ambient, mounting, drainage, power and maintenance requirements.

Do not treat a cabinet fan as a universal outdoor solution or an air conditioner as an automatic answer. Compare the selected method with dust, water, corrosive exposure and the enclosure’s required protective function. Verify the rating of the assembled installation, including penetrations and accessories.

Separate overheating from condensation control

An enclosure can have a moisture problem when surfaces cool below the relevant dew point, even if it does not overheat. A heater may support condensation control in defined conditions, but it adds heat and requires controls. A cooling device may also have condensate behavior that must be handled. The two objectives should be written separately.

Record humidity conditions, off-cycle periods, ventilation openings and drain strategy. Ask which device handles each operating state and how sensors are placed. Do not infer that a product labeled “heater” or “cooler” solves both problems without a complete control and environmental design.

Check product location and assembly rating

An indoor air conditioner is not made outdoor-suitable by mounting it on an outdoor cabinet. Require the exact device environmental rating, installation orientation, sealing instructions and exposure limits. The same review applies to fans, filters, heaters, thermostats, cable entries and doors.

The enclosure’s protective function belongs to the assembled result. Cutting an opening, adding a cooling unit or changing a gasket can alter that result. Preserve the approved cutout drawing and mounting instructions, then inspect the built cabinet for the same arrangement.

Plan maintenance in the real location

Outdoor cabinets may be remote, elevated or difficult to service. Define filter cleaning, fan replacement, condensate management, sensor checks and access clearance before the equipment is ordered. A method that works in a laboratory but cannot be maintained at the site may not be the right choice.

Where cooling depends on power or moving parts, define alarm and failure response. The project should identify which electrical loads remain active, what the controller does and how the operator learns of a fault. Record the selected behavior in commissioning tests.

Créer un dossier de preuves basé sur un modèle exact

For the proposed Enclosure Cooling Strategy, create one approval record with the complete order code, the exact datasheet, the relevant drawing, installation instructions and any curve or test report used for the decision. Date each file or record its revision. A product-family page is useful for discovery, but it does not prove that a particular configuration includes an optional feature or meets a system condition.

Comparez chaque exigence aux données disponibles pour le même article commandable. Ne combinez pas la valeur maximale d'une variante avec un schéma électrique, une liste d'accessoires ou une courbe thermique provenant d'une autre variante. Indiquez les champs non renseignés dans une colonne « À clarifier » bien visible. Si un fournisseur propose un produit de substitution, répétez l'examen concerné avant d'approuver son équivalence technique.

Séparer les données d'entrée du projet des demandes de remboursement des fournisseurs

L'équipe de projet est responsable du dossier de l'application : source et chargement, états de fonctionnement, environnement, montage, commandes, critères de service et d'acceptation. Le fournisseur est responsable du code de commande proposé et des justificatifs relatifs à l'appareil. Aucune des deux parties ne doit combler une lacune en se basant sur des déductions tirées de l'apparence ou d'un nom de famille familier. Une réponse utile peut être “ données non encore disponibles ”, à condition que l’élément manquant ait un responsable et une date de clôture.

Gelez ce dossier le temps de comparer les offres. Si le mode de fonctionnement, l’armoire, la source d’alimentation, le compteur, le moteur ou le système de protection venait à changer, émettez une fiche de spécifications révisée et demandez à chaque fournisseur de reconfirmer sa proposition. Cela évite qu’un devis établi en amont ne soit considéré comme une validation d’une conception ultérieure.

Comment comparer les offres des fournisseurs

Article en promotion	Que faut-il comparer ?	Preuve d'approbation
Portée ordonnable	Code complet et accessoires fournis	Devis détaillé et nomenclature
Installation électrique	Tous les états de fonctionnement applicables	Document précisant les caractéristiques de puissance, le circuit ou la courbe
Ajustement mécanique	Fixation, bornes et accès	Instructions de montage et d'installation
Plan de service	Méthode d'inspection et de remplacement	Consignes d'entretien
Postes non réglés	Hypothèses, exclusions et exceptions	Registre des clarifications écrites

Normalize each Enclosure Cooling Strategy offer to the same application record. A shorter lead time or lower price is meaningful only after the technical scope is comparable. Record whether each supplier included the required accessories, documents and support for commissioning. Keep exceptions explicit, especially when the candidate needs a change to the panel or control design.

Étapes clés de l'approvisionnement et de la mise en service

• Vérifier les limites du système, les états de fonctionnement et les critères d'acceptation.
• Vérifier la conformité d'un code de commande complet par rapport aux documents de référence du modèle exact.
• Résoudre les anomalies électriques, mécaniques, environnementales et liées au service.
• Comparez l'étendue des prestations fournies et les révisions apportées aux documents d'une offre à l'autre.
• Vérifiez que l'article reçu correspond bien au dossier approuvé.
• Testez l'ensemble fini conformément à la procédure approuvée pour le projet.

Lors du contrôle à la réception, il convient de vérifier que l'étiquette, les bornes, les accessoires fournis et les documents correspondent bien à la commande validée. Le remplacement par un produit de la même gamme n'est pas automatiquement acceptable. Lors de la mise en service, il convient de vérifier les fonctions spécifiques à l'application qui ne peuvent être établies à partir de la seule documentation du composant. Le plan de test doit définir des états représentatifs et des critères d'acceptation sans fixer de limites universelles.

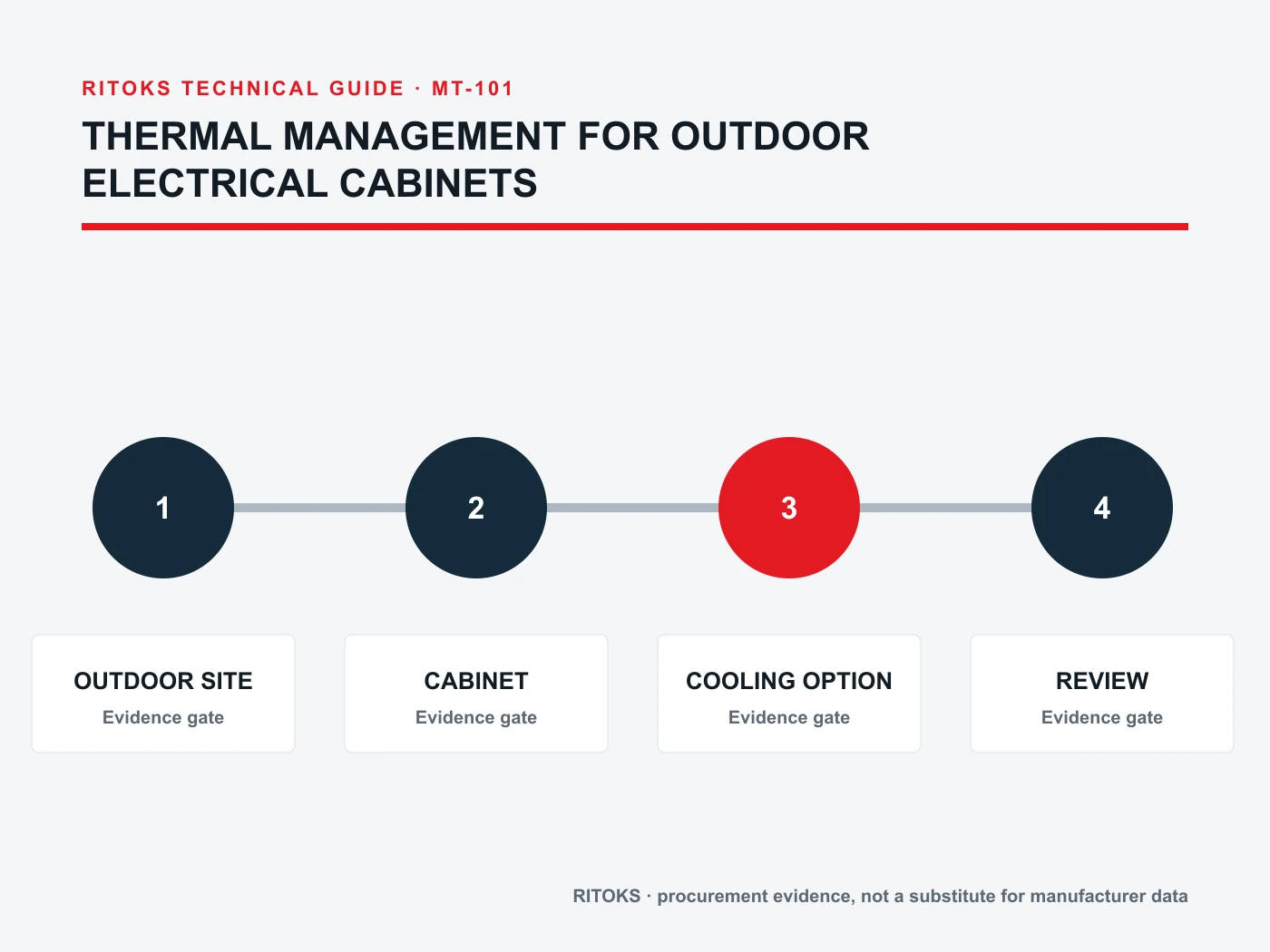

Liste de contrôle pour la préparation d'un appel d'offres

A useful request for quotation on thermal management for outdoor cabinets is concise but complete. Ask for the exact orderable configuration and list unknown values as questions. Do not let the sales description silently answer a technical question that belongs to a calculation, a drawing or a test.

• SOLAR GAIN
• DEVICE LOSSES
• AMBIENT
• DUTY
• INGRESS
• CONDENSATION
• REFROIDISSEMENT
• SERVICE
• Versions applicables des documents
• Quantité, destination et contenu de la livraison

Demandez au fournisseur d'indiquer séparément les exclusions, les hypothèses et les éléments facultatifs. Joignez le compte-rendu des précisions techniques au devis afin que les services des achats et de l'ingénierie examinent le même périmètre. Si une information essentielle fait toujours défaut, le candidat peut rester intéressant sur le plan commercial, mais son homologation technique reste en suspens.

Foire aux questions

Can a Enclosure Cooling Strategy be chosen from one headline rating?

Non. L'application, la configuration exacte et les conditions électriques, mécaniques, thermiques et environnementales pertinentes doivent être examinées conjointement. Le titre d'un catalogue constitue un point de départ pour la recherche d'informations, et non un dossier d'homologation complet.

Une fiche familiale permet-elle de prouver un lien de parenté précis ou une relation ?

Non. Utilisez le code de commande proposé ainsi que le schéma, la fiche technique et les instructions d'installation correspondants. Les options disponibles ou les configurations alternatives des bornes peuvent varier au sein d'une même gamme.

Que se passe-t-il si le fournisseur ne peut pas fournir l'une des valeurs requises ?

Marquez la valeur comme « non résolue », déterminez qui va l'obtenir et suspendez la décision concernée. Ne transformez pas une hypothèse en affirmation vérifiée simplement parce que la date d'achat approche.

Où poursuivre la révision ?

Parcourir le Enclosure Cooling Strategy category pour la gamme de produits disponible, puis consultez la page des produits associés à titre de point de départ. Ces pages indiquent la destination commerciale ; ce sont les modèles de documents précis qui déterminent l'adéquation de l'application. Pour une comparaison spécifique à votre projet, veuillez nous envoyer les données du système et vos questions en suspens via le Page de demande de renseignements RITOKS.

Si, après examen des éléments disponibles, un autre dispositif ou une autre méthode s'avère plus adapté, modifiez le cahier des charges avant de demander un remplacement. Veillez à ce que le dossier se rapporte au circuit et à l'installation finaux, et pas uniquement à la gamme de produits qui avait initialement retenu votre attention.
