Zakres ustawień przekaźnika termicznego: dobór i dokumentacja

W niniejszym przewodniku wyjaśniono kwestie związane z doborem i dokumentacją zakresu regulacji przekaźnika przeciążeniowego. Nie określa on ostatecznego ustawienia, nie zatwierdza konkretnej kombinacji stycznika i przekaźnika ani nie sugeruje, że jedna klasa wyzwalania, jeden tryb resetowania lub jeden zakres ma zastosowanie do każdej konfiguracji modelu ZS3RU.

Podsumowanie czynników wpływających na decyzję o zakupie

Dane wejściowe do podjęcia decyzji	Kupujący musi potwierdzić	Wymagane dowody
Dane dotyczące silnika	Dane znamionowe: prąd przy pełnym obciążeniu, napięcie, częstotliwość i podłączenie	Zdjęcie lub zapis dokładnych danych z tabliczki znamionowej
Zakres	Wymagane ustawienie mieści się w dokładnym przedziale regulacji przekaźnika	Tabela dokładnych wariantów
Rozpoczęcie służby	Prąd rozruchowy i czas przyspieszania	Zgłoszenie lub zapis początkowy
Zachowania obronne	Wymagana klasa pracy, reakcja na utratę fazy oraz tryb resetowania	Dokładna dokumentacja przekaźnika
Koordynacja	Stycznik, zabezpieczenie przednie i tryb pracy awaryjnej	Dowody dotyczące koordynacji działań producentów

Zacznij od tabliczki znamionowej silnika i podłączenia

Należy odczytać dokładną wartość prądu pełnego obciążenia silnika dla rzeczywistego napięcia, częstotliwości i sposobu połączenia uzwojeń. Silnik z wieloma opcjami napięcia lub połączeń może wykazywać więcej niż jedną wartość prądu. Wybrana wartość musi odpowiadać sposobowi zasilania maszyny, a nie największej lub najmniejszej wartości podanej na tabliczce znamionowej.

Należy również odnotować współczynnik obciążenia lub inne wytyczne producenta, które mają wpływ na zabezpieczenie przed przeciążeniem. Nie należy stosować ogólnego mnożnika, chyba że potwierdza to dokumentacja danego silnika i przekaźnika. Decyzja dotycząca ustawienia wynika z projektu zabezpieczeń i musi być możliwa do prześledzenia.

Dopasuj wymagane ustawienie do jednego konkretnego zakresu

Producenci często oferują pokrewne warianty przekaźników o nakładających się lub sąsiadujących przedziałach regulacji. Należy wybrać dokładny kod zamówienia, którego udokumentowany zakres obejmuje wymagane ustawienie. Nie należy zakładać, że nazwa rodziny obejmująca szeroki zakres wartości prądu w amperach odnosi się do jednego urządzenia z regulacją.

Należy unikać ustawiania żądanego parametru na granicy zakresu bez sprawdzenia dokładności, tolerancji i wytycznych dotyczących zastosowania. Zakres, w którym mieści się dana wartość, może nadal być nieprawidłowy, jeśli przekaźnik jest niekompatybilny ze stycznikiem, sposobem montażu, trybem pracy silnika lub wymaganym zachowaniem przy wyzwalaniu.

Sprawdź godzinę odjazdu i klasę podróży

Przekaźnik musi umożliwiać przyspieszenie danego silnika bez niepożądanych wyłączeń, a jednocześnie reagować na długotrwałe przeciążenie zgodnie z założeniami systemu zabezpieczeń. Należy odnotować metodę rozruchu silnika, przewidywany prąd rozruchowy, czas przyspieszenia, liczbę rozruchów na godzinę oraz bezwładność obciążenia.

Terminologię dotyczącą klas wyzwalania należy czerpać z dokładnej dokumentacji przekaźnika oraz metody koordynacji. Dłuższe obciążenie rozruchowe nie uzasadnia arbitralnego wyboru niższej klasy, ponieważ może to wpłynąć na ochronę silnika. Należy zapytać o charakterystykę wyzwalania i ustalić, kto jest odpowiedzialny za zatwierdzenie ustawienia zabezpieczenia.

Oddzielenie zabezpieczenia przed przeciążeniem od zabezpieczenia przed zwarciem

Przekaźnik termiczny przeciążeniowy reaguje na przeciążenia silnika w ramach określonych parametrów działania. Nie zapewnia on automatycznego wyłączenia w przypadku zwarcia, co jest wymagane w danym obwodzie. Dokumentacja rozrusznika powinna zawierać informacje o urządzeniach zabezpieczających zainstalowanych przed nim oraz dokładne dane dotyczące koordynacji dla proponowanej kombinacji.

Z pokrętła ustawień przekaźnika nie można wywnioskować obciążalności rozłącznej, zabezpieczenia rezerwowego ani rodzaju koordynacji. Należy zachować tabelę producenta lub raport zawierający dokładne dane dotyczące stycznika, przekaźnika, urządzenia zabezpieczającego, napięcia i warunków awarii. Podobne rozmiary obudów nie stanowią dowodu, że dana kombinacja została przetestowana.

Resetowanie dokumentów, kontakty i warunki instalacji

Należy określić wymagania dotyczące ręcznego lub automatycznego resetowania, zastosowania styków pomocniczych oraz działania układu sterowania po wyzwoleniu. Automatyczny ponowny rozruch może stwarzać zagrożenia związane z maszyną, dlatego sposób resetowania musi być zgodny z oceną ryzyka systemu sterowania oraz obowiązującymi zasadami projektu.

Temperatura otoczenia, ogrzewanie obudowy, sposób montażu oraz bliskość innych źródeł ciepła mogą wpływać na działanie przekaźnika lub jego kompensację. Należy postępować zgodnie z dokładnymi instrukcjami i odnotować miejsce montażu. Podczas uruchamiania należy udokumentować wartość zadaną, sposób uszczelnienia lub kontroli dostępu, metodę testowania oraz osobę odpowiedzialną za zatwierdzenie.

Utwórz plik dowodowy zawierający dokładną konfigurację

Należy utworzyć jeden arkusz weryfikacyjny dla proponowanego kodu zamówieniowego przekaźnika termicznego przeciążeniowego. W jednej kolumnie należy umieścić dane projektowe, a w drugiej – dokumentację dostawcy. Należy zachować dokładne arkusze danych, rysunki, wykresy, tabele i instrukcje wykorzystane przy podejmowaniu decyzji, wraz z datą ich aktualizacji lub pobrania. Strona kategorii może określać kontekst rodziny produktów, ale dokładne dane dotyczące parametrów znamionowych, ustawień, protokołów lub podłączeń muszą odnosić się do podanej w ofercie konfiguracji.

Należy sprawdzić, czy każda dopuszczalna wartość odnosi się do tego samego produktu dostępnego w sprzedaży. Podobne obudowy i nazwy rodzin produktów mogą kryć w sobie różne obwody, zasilacze, zaciski, elementy sterujące, szczegóły montażowe lub akcesoria. Nie należy łączyć maksymalnej wartości dla rodziny z jednego wariantu, rysunku z innego oraz opcjonalnej funkcji z trzeciego. W porównaniu technicznym należy pozostawić widoczne pola, dla których nie ustalono wartości.

Zmiany w kontroli podczas pozyskiwania

Należy wstrzymać obowiązywanie specyfikacji na czas, gdy dostawcy składają oferty. Jeśli zmienią się obciążenie, napięcie, warunki środowiskowe, tryb pracy, obudowa, sposób sterowania lub wymagana moc wyjściowa, należy wydać zaktualizowaną specyfikację i poprosić każdego dostawcę o ponowne potwierdzenie zgodności produktu z wymaganiami. W przeciwnym razie oferty mogą wydawać się porównywalne, mimo że odpowiadają różnym wymaganiom technicznym.

Proponowany produkt zastępczy podlega tej samej ocenie dowodowej. Zgodność wymiarów, podobne zdjęcie produktu lub identyczna ocena w nagłówku nie są wystarczające. Produkt zastępczy musi spełniać wymagane funkcje i warunki na podstawie własnej, dokładnej dokumentacji.

Typowe błędy związane z zamówieniami publicznymi

• Wybór przekaźnika termicznego przeciążeniowego na podstawie jednej wartości znamionowej przy jednoczesnym pominięciu kontekstu zastosowania.
• Wykorzystanie krzywej, tabeli ustawień, mapy rejestrów lub schematu połączeń z sąsiedniego modelu.
• Traktowanie maksymalnego obciążenia rodziny lub idealnych warunków testowych jako punktu pracy aplikacji.
• Zakładamy, że akcesoria, elementy sterujące i funkcje systemu są zawarte w nazwie produktu lub widoczne na zdjęciu.
• Zatwierdzenie zastąpienia bez ponownego rozpatrywania dowodów technicznych.

Zakres regulacji dla całej rodziny urządzeń nie pokrywa się z zakresem jednego przekaźnika. Należy dopasować rzeczywisty prąd znamionowy silnika podany na tabliczce znamionowej oraz sposób połączenia uzwojeń do jednego kodu zamówieniowego, a także osobno sprawdzić klasę wyzwalania, sposób resetowania oraz układ styków.

Jak porównać oferty dostawców

Punkt odniesienia	Wymagane dowody	Nie akceptuj
Prąd silnika	Dokładna wartość podana na tabliczce znamionowej dla danego podłączenia	Sama tabela mocy silników (w kW)
Zakres	Dokładny kod zamówienia zawiera wymagane ustawienia	Wartości minimalne i maksymalne dla całej rodziny
Rozpoczęcie służby	Zarejestrowano czas bieżący i czas przyspieszenia	“Normalny początek” bez dowodów
Zachowania podczas podróży	Sklasyfikowano i sporządzono wykresy	Zakres pokrętła traktowany jako pełna ochrona
Koordynacja	Dokładna, przetestowana kombinacja urządzeń	Założenie dotyczące tej samej marki

Wszystkie oferty dotyczące przekaźników termicznych przeciążeniowych należy ujednolicić w ramach tego samego zapisu aplikacyjnego. Obok każdej wartości należy odnotować wersje dokumentu, warunki testowe oraz otwarte kwestie. Oferta może pozostać atrakcyjna pod względem handlowym, nawet jeśli jest niekompletna pod względem technicznym, jednak brakujące informacje powinny być widoczne do czasu ich uzupełnienia.

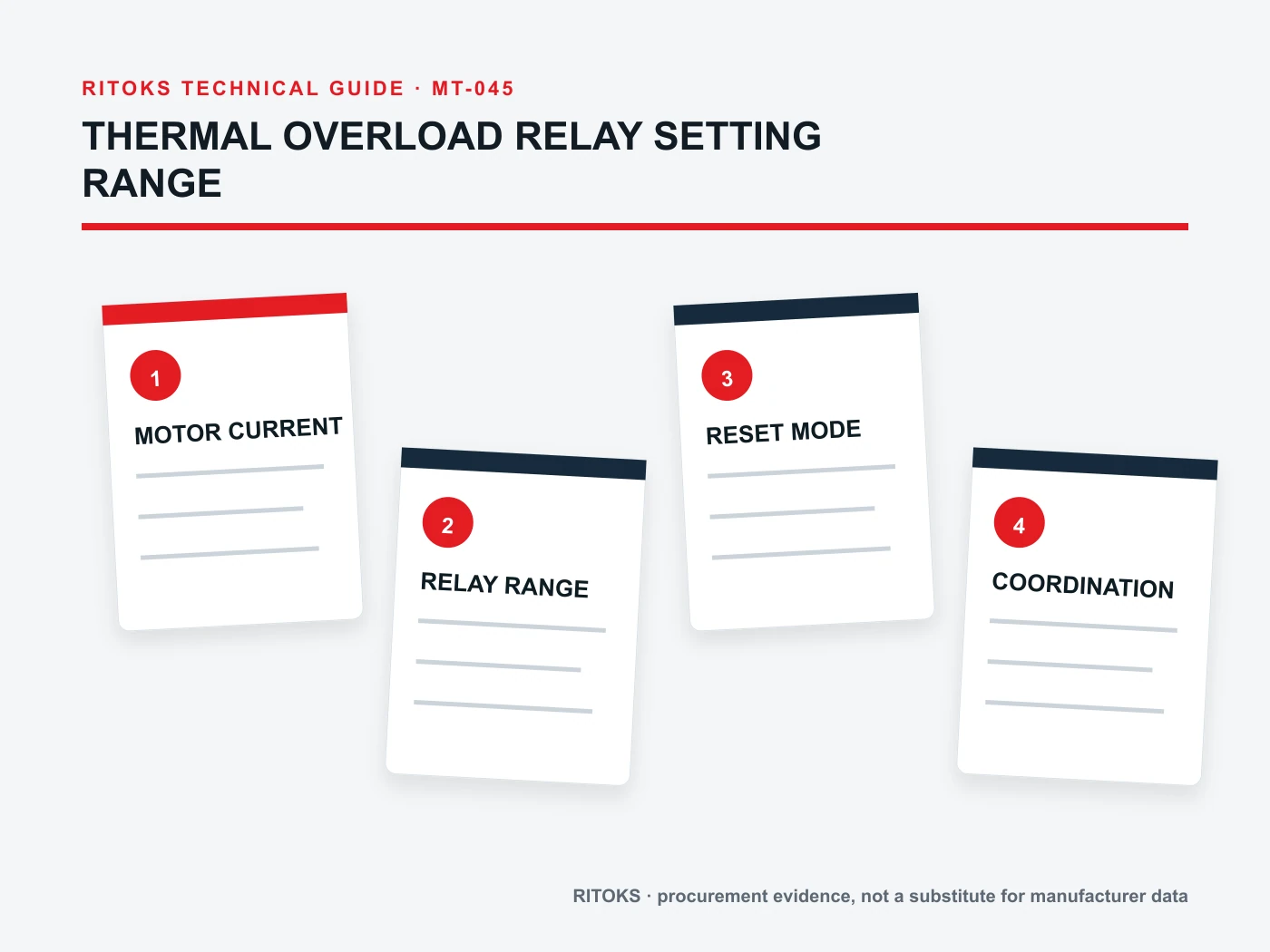

Proces podejmowania decyzji

• Należy zapisać dane z tabliczki znamionowej silnika oraz rzeczywiste podłączenie elektryczne.
• Należy określić metodę rozruchu, czas przyspieszania oraz tryb pracy.
• Należy wybrać dokładny zakres wartości przekaźnika w pobliżu żądanego ustawienia.
• Sprawdź zachowanie w przypadku klasy podróży, zresetowania i utraty fazy.
• Należy sprawdzić koordynację stycznika i urządzenia zabezpieczającego znajdującego się przed nim.
• Należy udokumentować zatwierdzone ustawienia oraz dowody przeprowadzenia uruchomienia.

Należy zacząć od prądu znamionowego podanego na tabliczce znamionowej silnika przy jego zainstalowanym podłączeniu oraz od przewidywanego przebiegu rozruchu. Przed sporządzeniem oferty należy wybrać dokładny, udokumentowany zakres przekaźnika, a następnie zweryfikować klasę wyzwalania, dopasowanie stycznika, tryb resetowania oraz zabezpieczenie przed zwarciem położone przed nim.

Lista kontrolna dotycząca przygotowania zapytania ofertowego

Przydatny zapytanie ofertowe dotyczące zakresu ustawień przekaźnika nadobciążeniowego powinno być na tyle zwięzłe, by można było na nie odpowiedzieć, a jednocześnie na tyle wyczerpujące, by uniknąć niejawnych założeń. Należy sformułować pytania dotyczące nieznanych wartości oraz zażądać podania dokładnego kodu zamówieniowego zamiast ogólnej rekomendacji dotyczącej rodziny produktów.

• Dane dotyczące producenta silnika, modelu i tabliczki znamionowej
• Napięcie zasilania, częstotliwość i sposób podłączenia uzwojenia
• Prąd przy pełnym obciążeniu i profil rozruchu
• Wymagany zakres regulacji oraz dokumentacja potwierdzająca klasę wyzwalania
• Ręczne lub automatyczne resetowanie oraz styki pomocnicze
• Szczegóły dotyczące stycznika i zabezpieczeń przed nim
• Dokumenty dotyczące koordynacji, ilość i miejsce przeznaczenia

Należy poprosić o aktualne wersje arkusza danych i instrukcji obsługi oraz o informacje dotyczące zakresu wszelkich certyfikatów, zgodności lub deklaracji dotyczących parametrów. Należy odnotować ilość i miejsce przeznaczenia po wprowadzeniu danych technicznych, tak aby warunki handlowe nie przesłaniały nierozstrzygniętych kwestii technicznych.

Warunki zatrzymania przed wydaniem zlecenia

Nie należy zatwierdzać zamówienia, jeśli nie jest znana kluczowa wartość wejściowa aplikacji, podany model jest niejednoznaczny, wymagane oświadczenie jest poparte wyłącznie inną dokumentacją produktu lub warunki instalacji wykraczają poza dostępne dane. Są to luki techniczne, a nie szczegóły redakcyjne.

W protokole zatwierdzenia należy określić, czym zajmuje się wybrany element, co pozostaje poza jego zakresem oraz jakie konkretne dokumenty stanowią podstawę decyzji. W przypadku zmiany wniosku lub kandydata należy ponownie przeprowadzić odpowiednie kontrole, zamiast przejmować poprzedni wniosek.

Najczęściej zadawane pytania

Czy przekaźnik powinien być ustawiany wyłącznie na podstawie mocy silnika?

Nie. Należy zastosować dokładną wartość prądu silnika oraz odpowiednią metodę określaną przez producenta i metodę projektowania zabezpieczeń.

Czy przekaźnik przeciążeniowy zastępuje wyłącznik automatyczny lub bezpiecznik?

Nie. Kwestie związane z przeciążeniem i zwarciem należy uwzględnić w kompleksowym, skoordynowanym projekcie rozrusznika.

Czy każdy przekaźnik z danego zakresu prądu pasuje do każdego stycznika?

Nie. Dopasowanie mechaniczne, kompatybilność elektryczna i koordynacja wymagają dokładnych dowodów dostarczonych przez producenta.
