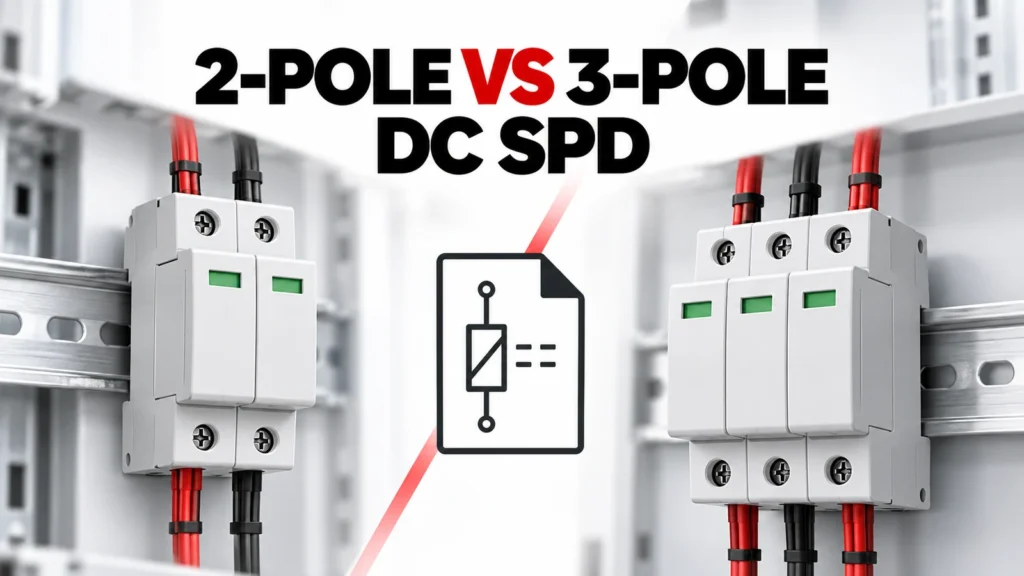

SPD de CC de 2 pólos x 3 pólos: dúvidas sobre topologia para compradores

Este guia explica por que a contagem de pólos segue a topologia do sistema de corrente contínua (CC) e o diagrama de conexão exato do fabricante. Ele não fornece um projeto de fiação, não aprova um esquema de aterramento nem afirma que quaisquer dispositivos de 2 e 3 pólos sejam intercambiáveis.

Visão geral dos dados de base para a tomada de decisão

Campo de revisão	O comprador deve definir	Provas a serem solicitadas
Topologia do sistema	Fonte de corrente contínua definida, disposição dos condutores e relação com o terra	Diagrama do projeto aprovado
Disposição dos postes	Caminhos protegidos exigidos pela topologia documentada	Diagrama de conexão exato do fabricante
Função da tensão	Tensão de operação contínua para todo o sistema	Linha do modelo exato e condições de teste especificadas
Coordenação	Proteção de backup e relações entre etapas anteriores e posteriores	Instruções de coordenação do fabricante
Instalação	Passagem de cabos, caixa de proteção, indicação e acesso para substituição	Manual de instalação e análise do projeto

A contagem de postes é um resultado, não um ponto de partida

Um comprador não deve escolher um SPD de CC de 2 ou 3 pólos com base em uma fotografia do produto ou em uma regra aplicada a outra instalação. O número de pólos é o resultado visível de uma decisão mais profunda sobre quais condutores requerem caminhos de proteção e como a fonte de CC se relaciona com o terra. A topologia do projeto deve, portanto, ser considerada antes da escolha do produto no catálogo.

Comece com o diagrama unifilar aprovado e a arquitetura de origem. Identifique todos os condutores que transportam corrente, qualquer ponto aterrado intencionalmente e a localização do SPD proposto. Em seguida, peça ao fornecedor para mapear a disposição exata do dispositivo nesse registro. Se algum dos documentos estiver faltando, a decisão sobre o número de postes permanece em aberto.

Documentar a relação entre a fonte de corrente contínua e o aterramento

Cadeias fotovoltaicas, sistemas de baterias e fontes de alimentação industriais de corrente contínua podem utilizar diferentes disposições de condutores e aterramento. O fato de a tensão nominal ser a mesma não significa necessariamente que a topologia do SPD seja a mesma. Registre se o sistema é flutuante, referenciado ou configurado de outra forma, mas não deduza o caminho de proteção sem a documentação do projetista responsável e do fabricante.

O registro de topologia também deve indicar onde o SPD está localizado em relação à fonte, ao equipamento de conversão, ao isolamento e à distribuição. Essas localizações podem alterar a análise necessária. Este artigo evita deliberadamente prescrever uma conexão específica, pois um diagrama genérico poderia ser inseguro quando dissociado do sistema real.

Leia o diagrama do fabricante como prova do modelo exato

Solicite o diagrama de conexão correspondente ao código de pedido completo, incluindo qualquer variante de base, módulo plugável ou indicação remota. Um folheto da família de produtos pode apresentar várias disposições em uma única página. O comprador deve identificar qual desenho corresponde ao conjunto cotado e verificar se todos os percursos dos condutores estão representados.

Não reconstrua uma função de três pólos combinando módulos individuais não relacionados, a menos que o fabricante documente explicitamente essa montagem. Da mesma forma, não remova um módulo de um conjunto maior apenas porque o restante do equipamento parece se encaixar. A modularidade mecânica não equivale a aprovação elétrica.

Mantenha a contagem de pólos separada das classificações de sobretensão

A contagem de pólos não substitui a análise da tensão de operação contínua, do nível de proteção, das classificações de corrente de descarga ou de outros parâmetros declarados do SPD. Esses valores descrevem diferentes aspectos do dispositivo de proteção. Compare-os dentro de uma mesma linha de modelos e nas condições especificadas.

Um conjunto mais largo não é automaticamente mais resistente, e um conjunto mais estreito não é automaticamente mais adequado. A questão de engenharia é se o arranjo completo está de acordo com a topologia e com os requisitos de proteção documentados. As comparações de aquisição devem preservar essa distinção.

Verificar a proteção de backup e a indicação de fim de vida útil

Verifique como o SPD específico está integrado à arquitetura de proteção do projeto e quais instruções do fabricante regem a proteção de backup. Registre a indicação de status local, os contatos remotos opcionais e o método de manutenção como funções distintas. Nenhum desses aspectos pode ser deduzido apenas a partir da contagem de pólos.

Caso sejam oferecidos cartuchos substituíveis, confirme os códigos de pedido correspondentes da base e do cartucho. Um cartucho que pareça idêntico pode apresentar especificações diferentes em relação à tensão ou à proteção contra picos de tensão. Os registros de manutenção devem impedir que variantes diferentes sejam incorporadas ao mesmo conjunto.

Compare ofertas sem uniformizar as diferenças de topologia

Normalize cada cotação com base na mesma topologia do projeto, localização e lista de itens. Uma oferta de 2 pólos e uma de 3 pólos podem representar premissas diferentes, e não preços concorrentes para a mesma necessidade. Peça a cada fornecedor que declare sua premissa, em vez de ocultá-la em um número de peça.

Encaminhe para instâncias superiores qualquer discrepância entre o diagrama do projeto e o documento de conexão do fornecedor. A resolução deve se basear em um projeto de sistema qualificado e em evidências precisas do fabricante. A comparação de preços só deve ser retomada depois que as soluções propostas responderem à mesma questão técnica.

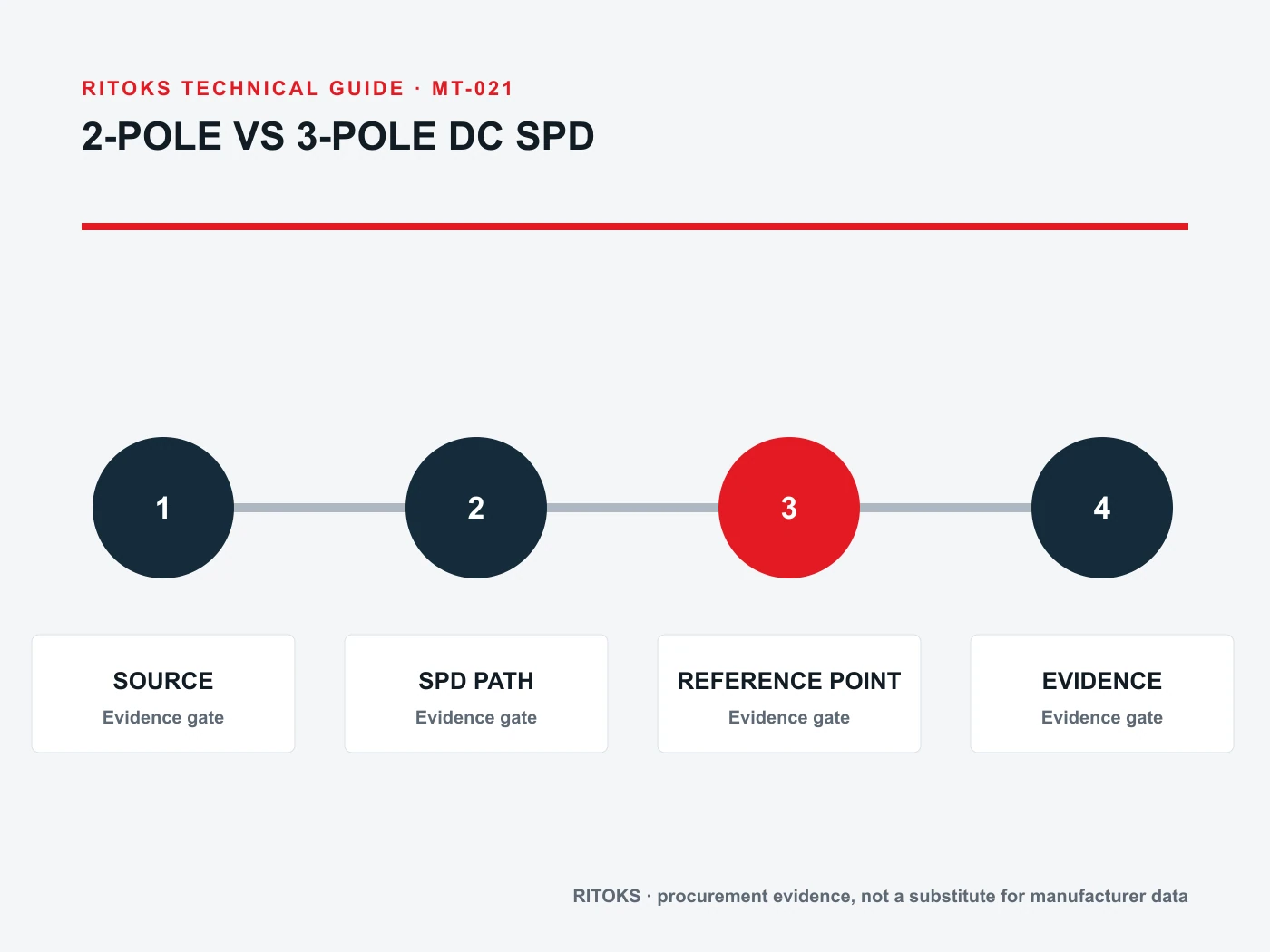

Criar um arquivo de evidências com modelo exato

Crie um registro de aprovação para o código de pedido SPD proposto para o centro de distribuição (DC). Coloque cada requisito do projeto ao lado do documento do fornecedor que o atende. Mantenha a ficha técnica, o desenho, a tabela, a instrução ou o resultado da seleção exatamente como foram utilizados, incluindo sua revisão ou data de obtenção. Uma página de categoria pode estabelecer o contexto da família, mas não pode comprovar uma classificação exata, disposição dos terminais ou combinação do sistema.

Verifique se cada descrição aceita se refere ao mesmo item que pode ser encomendado. Caixas semelhantes podem conter circuitos, fontes de alimentação, terminais, acessórios ou funções diferentes. Não combine o limite máximo da família de uma variante, um diagrama de outra e um recurso opcional de uma terceira. Marque explicitamente os campos não preenchidos para que permaneçam visíveis na revisão comercial.

Mantenha os dados de entrada do projeto separados das evidências do produto

A equipe do projeto define a aplicação: fonte, carga, regime de operação, ambiente, controles, limites mecânicos e funções necessárias. O fornecedor identifica um SPD de corrente contínua (DC) específico e comprova sua adequação com a documentação correspondente. Nenhuma das partes deve preencher lacunas com base em suposições decorrentes da aparência, de um nome de família em comum ou de um valor nominal coincidente.

Congele o registro da solicitação enquanto as cotações estiverem sendo comparadas. Se houver alterações na topologia, na fonte, na carga, no ambiente, no gabinete ou na saída exigida, emita um registro revisado e solicite a cada fornecedor que reconfirme a proposta. Caso contrário, cotações aparentemente comparáveis podem estar atendendo a requisitos técnicos diferentes.

Erros comuns em processos de compras

Evite selecionar um SPD de corrente contínua (DC) com base em um único valor de referência enquanto o contexto da aplicação ainda estiver incompleto. Não utilize um esquema de circuito, uma curva, um desenho de terminais ou uma especificação de desempenho de um modelo semelhante. Uma fotografia do produto e uma página da família de produtos podem auxiliar na escolha, mas nenhuma delas constitui evidência técnica exata.

Evite também presumir que um acessório, uma função de comunicação, uma função de proteção ou um resultado coordenado esteja incluído, a menos que conste na cotação e nos documentos do modelo exato. Um substituto deve apresentar a mesma topologia, classificação, montagem e análise de evidências que o candidato original.

Como comparar propostas de fornecedores

Normalize todas as propostas de SPD de corrente contínua (DC) de acordo com o mesmo registro de solicitação. Indique as revisões do documento, as condições estabelecidas, os acessórios incluídos e as questões em aberto ao lado de cada valor. Isso torna visíveis as diferenças no escopo fornecido e evita que uma proposta de custo mais baixo, mas com escopo mais restrito, pareça equivalente a uma solução completa.

Interrompa a comparação quando um dado de entrada essencial do aplicativo for desconhecido, o modelo citado for ambíguo, uma especificação exigida for comprovada apenas por outro fabricante ou código de pedido, ou a instalação estiver fora do escopo das evidências disponíveis. Trata-se de lacunas de engenharia, não de detalhes editoriais.

Controle de revisões e substituições

Atribua um identificador de revisão ao registro aprovado do SPD de corrente contínua (DC) e mantenha-o junto ao arquivo do projeto. Se o fornecedor alterar o código do pedido, o acessório, o firmware, o desenho ou a condição operacional declarada, identifique a alteração antes de aceitá-la. Uma substituição constitui uma nova proposta técnica, mesmo que seu preço, invólucro ou nome da família de produtos pareçam familiares.

Repita apenas as verificações afetadas, mas não as dispense. Confirme se o candidato revisado ainda corresponde à solicitação congelada, se todos os documentos referenciados pertencem a ela e se todas as exceções em aberto têm um responsável. Essa pequena etapa de controle de mudanças evita que uma seleção revisada tecnicamente seja substituída por um equivalente comercial não revisado.

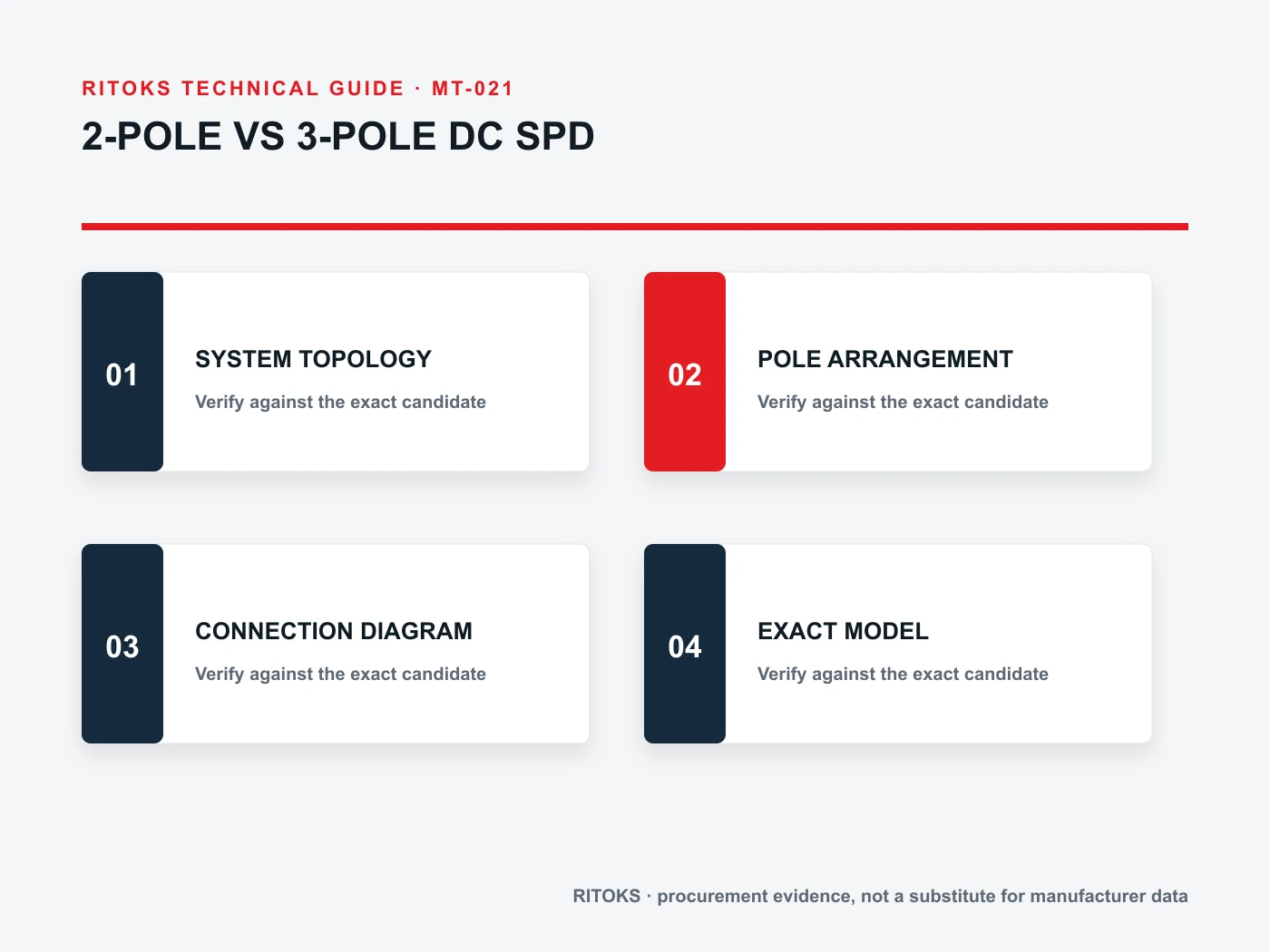

Fluxo de trabalho de decisão

• Congele o registro do aplicativo e do sistema antes de selecionar um código de catálogo.
• Identifique a função exata e todas as interfaces que exigem comprovação.
• Solicite um código de pedido completo, acompanhado da ficha técnica e dos desenhos atualizados.
• Mapeie cada requisito do projeto a uma declaração específica do fabricante.
• Registre desvios, acessórios, revisões de documentos e questões não resolvidas.
• Repita a revisão sempre que houver alterações no pedido ou no produto proposto.

Utilize este fluxo de trabalho como um procedimento de aquisição e documentação. Ele não substitui o projeto qualificado, as instruções de instalação nem a aprovação do engenheiro responsável para a aplicação do SPD de corrente contínua.

Lista de verificação para a preparação de uma solicitação de cotação

Uma especificação prática comparando 2 pólos e 3 pólos para corrente contínua deve ser concisa o suficiente para que um fornecedor possa responder e completa o bastante para evitar suposições implícitas. Identifique os valores desconhecidos como perguntas, em vez de permitir que se tornem escolhas não documentadas.

• Topologia do sistema: Definição da fonte de corrente contínua, disposição dos condutores e relação com o terra.
• Disposição dos postes: Caminhos protegidos exigidos pela topologia documentada.
• Função da tensão: Tensão de operação contínua para todo o sistema.
• Coordenação: Proteção de backup e relações entre etapas anteriores e posteriores.
• Instalação: Passagem de cabos, caixa de proteção, indicação e acesso para substituição.
• Código exato do produto, acessórios incluídos e versão da documentação
• Quantidade, destino, aprovações necessárias e escopo comercial

Solicite o escopo exato de qualquer especificação de classificação, compatibilidade, coordenação ou desempenho. Registre a quantidade e o destino após os dados técnicos, para que os termos comerciais não ocultem questões de engenharia ainda não resolvidas.

Perguntas frequentes

Um SPD de corrente contínua de 3 polos é sempre melhor do que um SPD de 2 polos?

Não. A compatibilidade depende da topologia do sistema documentada e da configuração exata do fabricante.

É possível determinar o número de pólos apenas a partir da tensão?

Não. A tensão é apenas um dos fatores a serem considerados; as relações entre o condutor e o terra também precisam ser analisadas.

Posso copiar um diagrama de conexão de um SPD de CA?

Não. Utilize o projeto exato do sistema CC e a documentação exata do SPD CC.

Produtos e orientações relacionados da RITOKS

Esses links fornecem apenas informações sobre o contexto da família de produtos. Um link contextual não implica em intercambiabilidade, compatibilidade ou combinação de sistemas aprovada.

Categoria de produtos DC SPD

Família de SPDs fotovoltaicos CC LT1

Família de SPDs CC RTS-SPD40-PV

Referências técnicas

Essas fontes dos fabricantes servem apenas para respaldar os conceitos gerais de engenharia descritos a seguir. As especificações dos produtos, os diagramas de circuitos, as homologações e os resultados de coordenação apresentados por elas não se aplicam aos produtos da RITOKS.

Schneider Electric, Dispositivos de Proteção contra Picos de Tensão: Guia de Instalação Elétrica

Suporta a distinção entre as funções de classificação SPD, tensão contínua, nível de proteção e corrente de descarga. Os valores e diagramas da Schneider não são compatíveis com os produtos da RITOKS.

Phoenix Contact, Proteção contra picos de tensão para sistemas fotovoltaicos

Defende que a proteção contra picos de tensão CC em sistemas fotovoltaicos seja tratada como uma questão relacionada à localização e à topologia do sistema. As especificações e disposições da Phoenix Contact não constituem evidência da RITOKS.

Solicite uma análise do modelo específico

Envie os requisitos da solicitação, as perguntas específicas sobre os documentos, a quantidade e o destino por meio do formulário de contato da RITOKS. Uma solicitação de cotação (RFQ) exige uma análise do modelo exato; este guia não aprova um circuito, instalação ou substituto automático.
