Current Transformer Ratio Selection: Primary Current and Secondary Output
Specify a current transformer ratio from the primary circuit, secondary measurement input and exact burden and accuracy evidence. A useful buyer review connects the project requirement to one exact orderable product and preserves the evidence used for approval.
This guide explains the evidence chain for a current-transformer ratio. It does not calculate a project ratio, declare compatibility with a meter or protection relay, or provide secondary wiring or safety instructions.
Tổng quan về các yếu tố đầu vào cho quyết định
| Trường đánh giá | Người mua phải xác định | Chứng cứ cần yêu cầu |
|---|---|---|
| Primary current | Normal, maximum and relevant operating range | Project load study |
| Đầu ra thứ cấp | Exact input required by the receiving meter or relay | Receiving-device manual |
| Tỷ lệ | Declared primary-to-secondary relationship | Exact CT model row |
| Measurement performance | Accuracy and burden under documented conditions | Manufacturer data and system calculation |
| Khớp cơ học | Window, conductor, mounting and installation constraints | Drawing and installation review |
Start With the Real Primary Current Range
The primary side should be described by the expected operating current, maximum normal condition and any meaningful variation that affects measurement. Selecting from conductor ampacity or protective-device frame size alone can place normal readings in an unsuitable part of the measurement range.
Record how the current estimate was obtained and whether future operating modes change it. The buyer does not need to force a final ratio before the receiving-device input and measurement objective are known.
Match the Secondary Output to the Receiving Device
A current transformer and a meter form an interface. The CT secondary declaration must match the exact input expected by the meter, transducer or relay. A familiar ratio notation is not enough to establish that relationship. Request both documents and review them together.
Do not use a product family page to infer input compatibility. Neighboring meter variants may accept different sensors or secondary signals. The approval record must name the exact receiving device and its terminal documentation.
Understand What the Ratio Expresses
The ratio states the declared relationship between primary current and secondary output under the product's defined conditions. It does not by itself establish accuracy across the required operating range, available burden, saturation behavior or suitability for protection. Those are separate evidence fields.
When quotations offer different ratios, compare the resulting measurement use rather than treating the values as catalog alternatives. Each proposal should explain how the ratio aligns with the project's primary-current range and receiving input.
Review Burden and Accuracy as a System
The connected input, lead path and terminals contribute to the secondary circuit seen by the transformer. The responsible engineer should calculate and verify that complete circuit against the exact CT and receiving-device documents. Procurement should preserve the inputs rather than guessing from a headline accuracy class.
Ask where accuracy is declared, at which conditions and for which order code. Never combine the ratio of one model, burden data from another and dimensions from a third. If the system calculation is missing, mark the proposal incomplete.
Confirm Frequency, Purpose and Operating Context
State whether the measurement supports indication, energy monitoring, control, protection or another purpose. These uses can demand different evidence. Also record the system frequency and waveform context that the manufacturer requires for its declaration.
This guide deliberately avoids treating a measurement CT as a protection CT or vice versa. The proposed device must be documented for the intended role, and any special behavior must be evaluated by the system designer.
Verify Window Size and Installation Constraints
The primary conductor, bar arrangement, insulation, bending space and access determine whether the CT can be installed. A ratio match does not prove mechanical fit. Request the exact outline drawing and confirm that the window accommodates the real conductor without unsupported modification.
For retrofit work, a split-core construction may change installation access, but it does not remove the need to review ratio, output, burden, accuracy and environmental conditions. Keep construction choice separate from electrical approval.

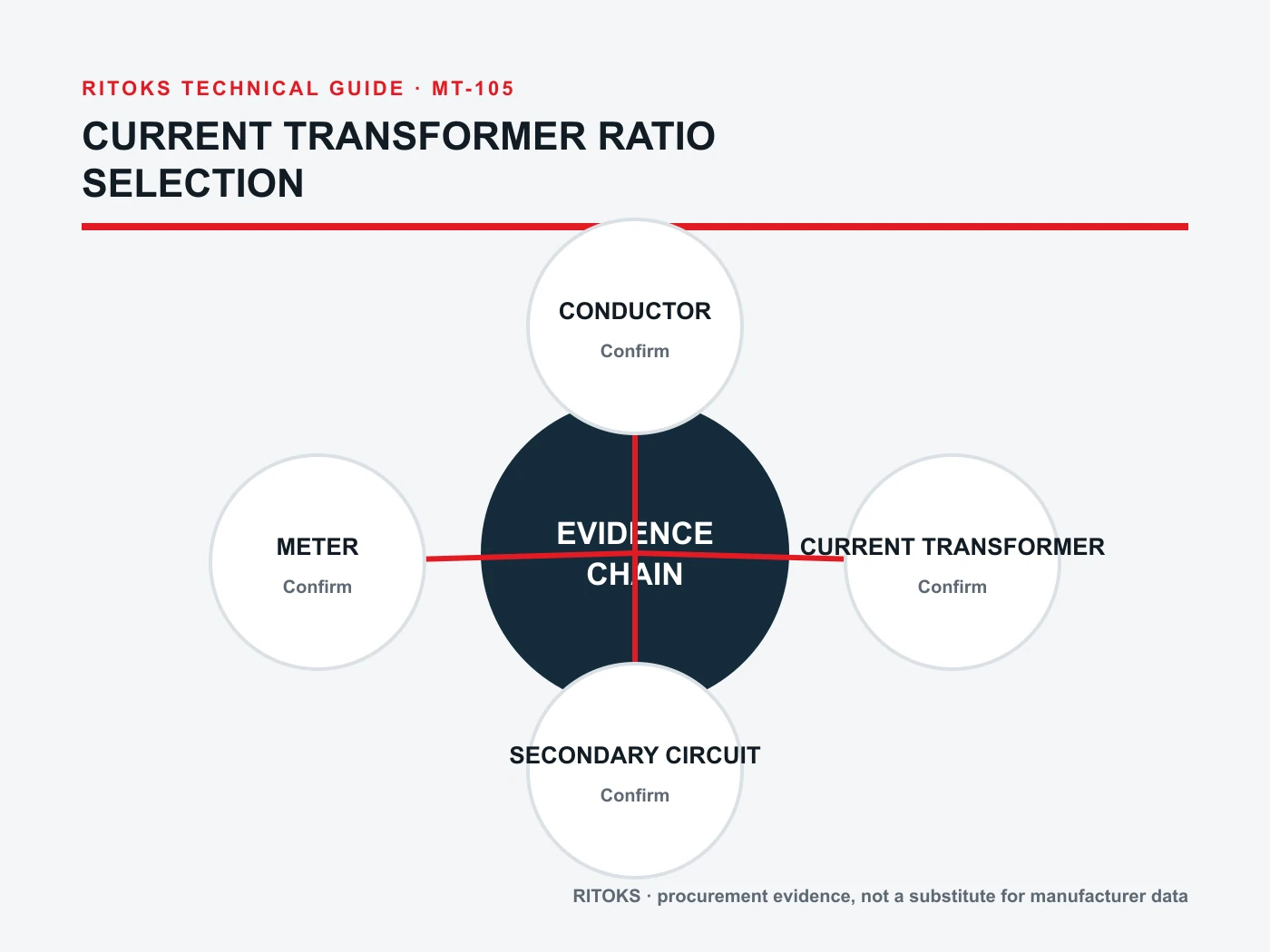

Tạo tệp bằng chứng dựa trên mô hình chính xác
Create one approval record for the proposed Current Transformer order code. Put each project requirement beside the supplier document that answers it. Preserve the exact datasheet, drawing, table, instruction or selection output used, including its revision or retrieval date. A category page can establish family context, but it cannot prove an exact rating, terminal arrangement or system combination.
Hãy kiểm tra xem mọi thông tin đã được chấp nhận có mô tả cùng một mặt hàng có thể đặt hàng hay không. Các vỏ máy tương tự nhau có thể chứa các mạch điện, nguồn cấp, đầu nối, phụ kiện hoặc chức năng khác nhau. Không được kết hợp giới hạn tối đa của dòng sản phẩm từ một biến thể, sơ đồ từ một biến thể khác và tính năng tùy chọn từ một biến thể thứ ba. Hãy đánh dấu rõ ràng các trường chưa được giải quyết để chúng vẫn hiển thị trong quá trình rà soát thương mại.
Giữ các dữ liệu đầu vào của dự án tách biệt với bằng chứng về sản phẩm
The project team defines the application: source, load, duty, environment, controls, mechanical limits and required functions. The supplier identifies an exact Current Transformer and supports it with exact documents. Neither side should fill a gap by inference from appearance, a shared family name or one matching headline value.
Tạm ngừng cập nhật hồ sơ yêu cầu trong quá trình so sánh các báo giá. Nếu cấu trúc hệ thống, nguồn, tải, môi trường, vỏ bảo vệ hoặc yêu cầu đầu ra có thay đổi, hãy phát hành một bản hồ sơ sửa đổi và yêu cầu từng nhà cung cấp xác nhận lại sản phẩm được đề xuất. Nếu không, các báo giá có vẻ tương đương nhau có thể lại đáp ứng các yêu cầu kỹ thuật khác nhau.
Những sai sót thường gặp trong mua sắm
Avoid selecting a Current Transformer from one headline value while the application context remains incomplete. Do not use a circuit, curve, terminal drawing or performance claim from a neighboring model. A product photograph and a family page can support discovery, but neither is exact technical evidence.
Ngoài ra, không nên tự ý giả định rằng một phụ kiện, chức năng liên lạc, vai trò bảo vệ hoặc kết quả phối hợp đã được bao gồm, trừ khi những yếu tố này được nêu rõ trong báo giá và tài liệu mô tả chi tiết về mẫu sản phẩm. Một sản phẩm thay thế phải đáp ứng các yêu cầu về cấu trúc, thông số kỹ thuật, cách lắp đặt và quá trình thẩm định bằng chứng tương tự như sản phẩm ban đầu được đề xuất.
Cách so sánh các đề xuất của nhà cung cấp
Normalize every Current Transformer offer to the same application record. Keep document revisions, stated conditions, included accessories and open questions beside each value. This makes differences in delivered scope visible and prevents a lower-cost but narrower offer from appearing equivalent to a complete solution.
Hãy ngừng so sánh khi một thông số đầu vào quan trọng của ứng dụng chưa được xác định, mô hình được trích dẫn còn mơ hồ, một yêu cầu bắt buộc chỉ được hỗ trợ bởi nhà sản xuất khác hoặc mã đặt hàng khác, hoặc việc lắp đặt nằm ngoài phạm vi bằng chứng hiện có. Đây là những lỗ hổng về mặt kỹ thuật, chứ không phải chi tiết biên tập.
Kiểm soát các bản sửa đổi và thay thế
Give the approved Current Transformer record a revision identifier and keep it with the project file. If the supplier changes the order code, accessory, firmware, drawing or stated operating condition, identify the change before accepting it. A substitution is a new technical proposal even when its price, housing or product-family name looks familiar.
Chỉ lặp lại các bước kiểm tra bị ảnh hưởng, nhưng không được bỏ qua chúng. Xác nhận rằng bản đề xuất đã được sửa đổi vẫn đáp ứng yêu cầu của bản đề xuất đã được “đóng băng”, rằng mọi tài liệu được tham chiếu đều thuộc về bản đề xuất đó và rằng tất cả các trường hợp ngoại lệ còn tồn đọng đều đã có người chịu trách nhiệm. Bước kiểm soát thay đổi nhỏ này giúp ngăn chặn việc một bản đề xuất đã qua thẩm định kỹ thuật bị thay thế bằng một bản tương đương về mặt thương mại nhưng chưa qua thẩm định.
Quy trình ra quyết định
- Hãy đóng băng bản ghi ứng dụng và hệ thống trước khi chọn mã danh mục.
- Xác định chức năng cụ thể và mọi giao diện cần có bằng chứng.
- Xin vui lòng cung cấp một mã đơn hàng đầy đủ kèm theo bảng thông số kỹ thuật và bản vẽ hiện tại của sản phẩm đó.
- Phân loại từng yêu cầu của dự án với một tuyên bố cụ thể của nhà sản xuất.
- Ghi lại các sai lệch, phụ kiện, các bản sửa đổi tài liệu và các thắc mắc chưa được giải quyết.
- Hãy tiến hành rà soát lại mỗi khi ứng dụng hoặc sản phẩm được đề xuất có thay đổi.
Use this workflow as a procurement and evidence discipline. It does not replace qualified design, installation instructions or the responsible engineer's approval for the Current Transformer application.
Danh sách kiểm tra việc chuẩn bị hồ sơ yêu cầu báo giá (RFQ)
A practical current transformer ratio selection should be concise enough for a supplier to answer and complete enough to prevent silent assumptions. Identify unknown values as questions rather than allowing them to become undocumented selections.
- Primary current: Normal, maximum and relevant operating range.
- Secondary output: Exact input required by the receiving meter or relay.
- Ratio: Declared primary-to-secondary relationship.
- Measurement performance: Accuracy and burden under documented conditions.
- Mechanical fit: Window, conductor, mounting and installation constraints.
- Mã sản phẩm chính xác, các phụ kiện đi kèm và phiên bản tài liệu hướng dẫn
- Số lượng, điểm đến, các thủ tục phê duyệt cần thiết và phạm vi thương mại
Yêu cầu nêu rõ phạm vi cụ thể của bất kỳ tuyên bố nào liên quan đến phân loại, tính tương thích, sự phối hợp hoặc hiệu suất. Ghi lại số lượng và điểm đến sau các thông số kỹ thuật để các điều khoản thương mại không làm che khuất các vấn đề kỹ thuật chưa được giải quyết.
Các câu hỏi thường gặp
Can CT ratio be selected from breaker size alone?
No. Use the real current range, receiving-device input and measurement objective.
Does a matching secondary value prove compatibility?
No. Burden, accuracy, frequency, terminals and the exact interface still require review.
Can a current transformer secondary be treated as an ordinary signal?
No. Follow qualified design practices and the exact manufacturer safety instructions.
