Power Module Heatsink Selection Guide: Loss, Thermal Resistance and Airflow

This guide explains the evidence chain required to select a heatsink for SCR, rectifier or other power modules. It does not calculate a heatsink for an unknown semiconductor, publish transferable thermal-resistance values or approve a mounting method without exact device and heatsink documents.

De beslissingsfactoren in één oogopslag

Invoer voor besluitvorming	De koper moet dit bevestigen	Vereiste bewijsstukken
Heat generation	Conduction and switching loss at the design duty	Exact semiconductor loss data or validated calculation
Temperatuurgrens	Maximum junction objective and worst local ambient	Device limits and project criterion
Interface path	Case, thermal interface material and contact condition	Mounting instruction and interface data
Heatsink performance	Thermal behavior at actual orientation and airflow	Exact heatsink curve or validated model
Mechanische passing	Footprint, hole pattern, flatness, fasteners and clearance	Maattekening van de assemblage

Begin With Semiconductor Loss

Current rating is not a direct heat value. Determine conduction, switching and other relevant losses using the exact device characteristics and the actual waveform, duty and control method.

Document who owns the loss calculation and preserve its inputs. If the semiconductor or duty changes, the heatsink review must be reopened instead of retaining the old result by default.

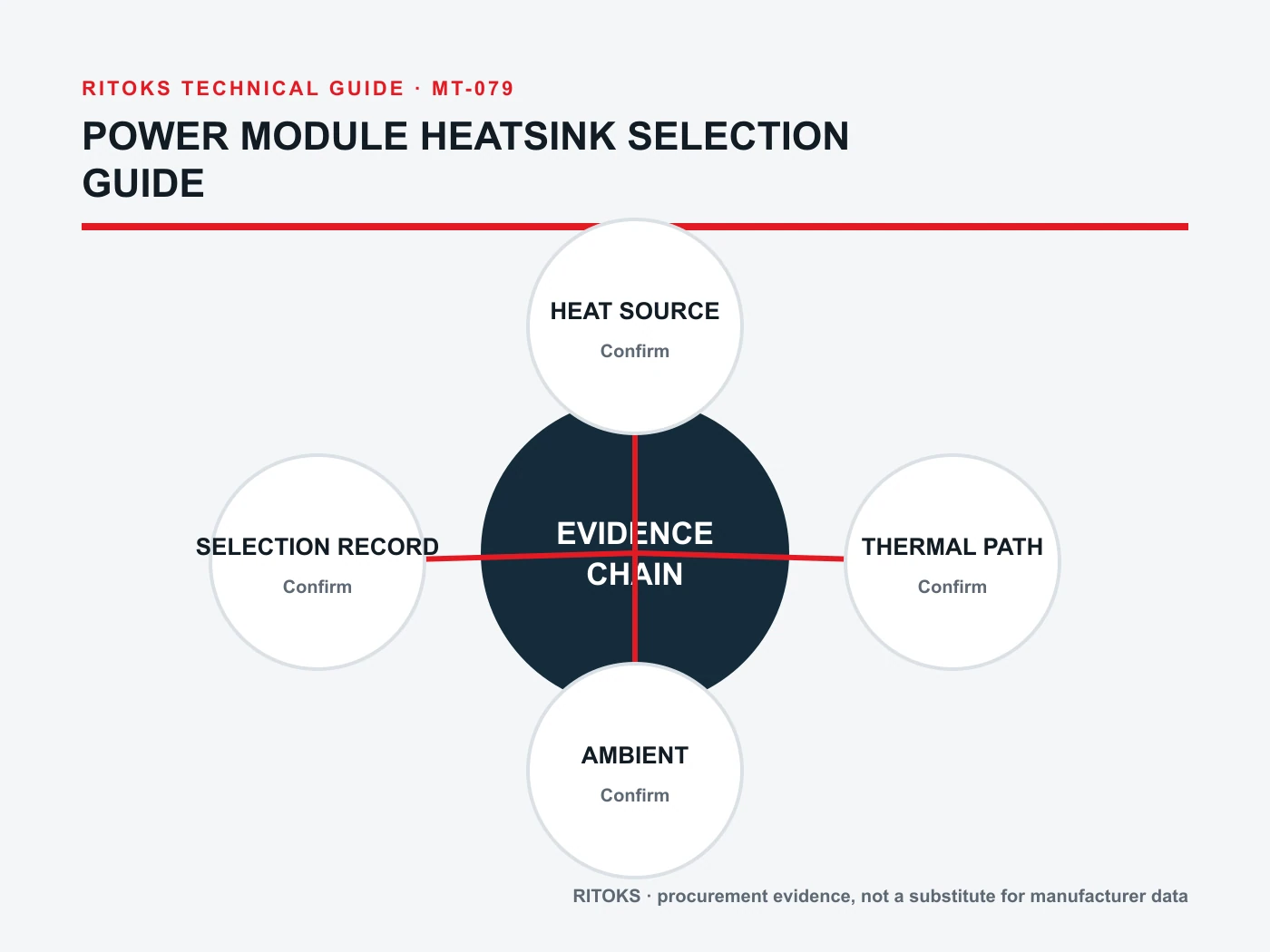

Build the Complete Thermal Resistance Chain

The path normally includes junction-to-case behavior, the interface between module and sink, the heatsink itself and the air or other cooling medium. Each part has its own conditions and uncertainty.

Do not subtract catalog temperatures without checking definitions. Use one consistent thermal model and units, and distinguish manufacturer limits from the project’s chosen design margin.

Treat Interface Quality as an Engineering Input

Flatness, surface condition, thermal interface material, application method, mounting force and tightening sequence influence contact performance. Follow the semiconductor and heatsink instructions that apply to the exact assembly.

Adding more interface material is not automatically safer because excess thickness can increase resistance. The approved material and process should be repeatable in production and service.

Use Heatsink Data for the Installed Airflow

Natural-convection performance depends on orientation, fin spacing and surrounding clearance. Forced-air performance depends on flow distribution, pressure capability, obstructions and where air temperature is measured.

A fan free-air value is not the airflow through a loaded heatsink channel. Evaluate the complete path and use performance evidence whose test arrangement is relevant to the proposed installation.

Verify Mechanical Compatibility

Check module footprint, mounting holes, terminal access, creepage and clearance needs, base thickness and available fastener depth. The electrical layout must not force a poor thermal contact or block fins.

Create an assembly drawing that identifies the module, sink, interface, fasteners and orientation. This prevents the quotation from mixing compatible-looking parts that have not been reviewed together.

Plan Verification and Field Maintenance

Prototype or thermal testing may be needed when calculations contain uncertain inputs, unusual duty or restricted airflow. Define sensor locations and acceptance criteria before the test.

Dust, fan degradation and blocked clearances can raise temperature over time. The maintenance plan should preserve the airflow and inspection access assumed by the selection.

Een bewijsmap op basis van een exact model samenstellen

Build the heatsink approval record around the exact module, mounting interface, available space and cooling arrangement. Match the proposed heatsink to its dimensioned drawing and the relevant thermal evidence under stated test or operating conditions. Record the mounting and airflow assumptions alongside the document revision. A compatible footprint or a product-family page cannot establish the thermal performance of the complete assembly.

Controleer of elke goedgekeurde specificatie betrekking heeft op hetzelfde bestelbare artikel. Vergelijkbare behuizingen kunnen verschillende schakelingen, aansluitingen, materialen, firmware of accessoires bevatten. Combineer geen maximumwaarde uit de ene variant, een tekening uit een andere en een kenmerk uit een derde. Markeer onopgeloste velden duidelijk, zodat ze zichtbaar blijven tijdens de technische en commerciële beoordeling.

Houd projectgegevens gescheiden van productbewijs

The project team defines the application: source, load, duty, environment, controls, mechanical limits and required functions. The supplier identifies an exact Power Module Heatsink and supports it with exact documents. Neither side should fill a gap by inference from appearance, a shared family name or one matching headline value.

Bevries het aanvraagdossier terwijl de offertes worden vergeleken. Als het circuit, de belasting, het bedrijfsregime, de omgeving, de behuizing, de thermische methode of het vereiste vermogen veranderen, stel dan een bijgewerkt dossier op en vraag elke leverancier om de kandidaat opnieuw te bevestigen. Anders kan het zijn dat ogenschijnlijk vergelijkbare offertes aan verschillende technische eisen voldoen.

Veelvoorkomende fouten bij aanbestedingen

• Selecting Power Module Heatsink from one headline rating while the application context remains incomplete.
• Het gebruik van een schakelschema, een curve, een aansluitschema of prestatiegegevens van een vergelijkbaar model.
• Een familiefoto of productfoto beschouwen als onomstotelijk technisch bewijs.
• Er wordt aangenomen dat een accessoire, systeemfunctie of coördinatieresultaat is opgenomen zonder documentatie.
• Een vervangend product goedkeuren zonder de elektrische, thermische, mechanische en bewijsmateriaalbeoordeling te herhalen.

Los deze hiaten op voordat u prijzen en doorlooptijden gaat vergelijken. De beoordelaar moet elke geaccepteerde bewering kunnen herleiden tot de projecteisen of tot het exacte kandidaatdocument. Een offerte kan commercieel gezien interessant blijven, ook al is deze technisch onvolledig, maar ontbrekend bewijsmateriaal mag niet in de offerte verdwijnen.

Hoe vergelijk je offertes van leveranciers?

Vergelijkingspunt	Vereiste bewijsstukken	Niet accepteren
Exacte identiteit	Volledige bestelcode en beschrijving van de variant	Alleen de achternaam
Overeenkomst tussen sollicitaties	Reactie op de bevroren projectinputs	Algemene geschiktheidsverklaring
Technisch bewijs	Actuele documenten met exacte modellen en revisie	Screenshot of pagina van een vergelijkbaar model
Geleverde omvang	Meegeleverde accessoires, aansluitingen en documenten	Niet nader gedefinieerd “standaardpakket”
Open vragen	Lijst met zichtbare afwijkingen en toelichtingen	Stilzwijgen wordt beschouwd als instemming
Vervanging	Een nieuwe beoordeling aan de hand van alle vereisten	“Gelijkwaardig” op basis van het uiterlijk

Normalize every Power Module Heatsink offer to the same application record. Keep document revisions, test conditions, included accessories and open questions beside each value. This makes differences in delivered scope visible and prevents a lower-cost but narrower offer from appearing equivalent to a complete solution.

Besluitvormingsproces

• Leg de applicatiearchitectuur en het gebruiksscenario vast.
• Leg de milieu-, thermische en mechanische beperkingen vast.
• Identify the required Power Module Heatsink function without assuming a model.
• Vraag een volledige bestelcode en de exacte bijbehorende documenten aan.
• Vergelijk elke dekking met de bijbehorende voorwaarden en definities.
• Los afwijkingen en coördinatiekwesties op vóór de commerciële goedkeuring.
• Bewaar het goedgekeurde bewijsmateriaal samen met de definitieve stuklijst.

Stop de beoordeling wanneer een cruciale invoer voor de toepassing onbekend is, het genoemde model dubbelzinnig is, een vereiste claim alleen door een andere fabrikant of een andere bestelcode wordt ondersteund, of wanneer de installatie buiten het beschikbare bewijsmateriaal valt. Dit zijn technische hiaten, geen redactionele details.

Checklist voor het opstellen van een offerteaanvraag

A useful RFQ for power module heatsink selection guide is concise enough to answer and complete enough to prevent silent assumptions. Identify unknown values as questions and require a full orderable code rather than a generic family recommendation.

• Device loss
• Interface
• Sink path
• Luchtpad
• Ambient
• Module footprint
• Flatness
• Bevestiging
• Orientation
• Service clearance
• Aantal, bestemming en vereiste taal van de documenten

Vraag de meest recente versie van het gegevensblad op en informeer naar de exacte reikwijdte van eventuele certificeringen, compatibiliteits-, afstemmings- of prestatieclaims. Noteer de hoeveelheid en de bestemming na de technische gegevens, zodat commerciële voorwaarden geen onduidelijkheid scheppen over nog onopgeloste technische kwesties.

Overdracht van de technische afdeling naar de inkoopafdeling

Engineering approval should identify the exact Power Module Heatsink code, accepted document revisions, unresolved deviations and the application record used for the decision. Purchasing can then compare commercial offers without silently changing the technical basis. If a supplier proposes another code, different accessory or revised configuration, route it back through the same review instead of treating it as an administrative substitution.

Bewaar het goedgekeurde bewijsmateriaal samen met de inkooporder en de definitieve stuklijst. De ontvangst- en productieteams moeten over voldoende informatie beschikken om het geaccepteerde artikel te herkennen en het proces te stoppen wanneer de etikettering, de aansluitingen, de accessoires of de documentatie afwijken. Deze overdracht biedt onderhoudsteams bovendien een traceerbaar uitgangspunt voor vervangingsbeslissingen, in plaats van dat ze moeten vertrouwen op een foto, een oude factuurbeschrijving of één algemene beoordeling.

Veelgestelde vragen

Can a heatsink be selected from module current rating?

No. Use semiconductor loss at the actual duty and the full thermal path.

Is a lower catalog thermal resistance always better?

Only when the definition and test conditions apply to the installed orientation and airflow.

Can any thermal compound be used?

Use an interface material and process supported for the exact module and assembly.
