Pasarelas RTX-MGW4 de Modbus RTU a TCP
Las pasarelas para carril DIN conectan los equipos Modbus RTU compatibles a una red Modbus TCP. Este producto está diseñado para la variante RTU a TCP, no para la versión BACnet, que se ofrece por separado.
ModbusRTU → TCP
4Interfaces RS485
12–24 V CCSuministro
Riel DINMontaje
Descripción general del producto
Las pasarelas para carril DIN conectan los equipos Modbus RTU compatibles a una red Modbus TCP. Este producto está diseñado para la variante RTU a TCP, no para la versión BACnet, que se ofrece por separado. El número de puertos no determina el rendimiento ni la capacidad del dispositivo. La funcionalidad BACnet queda fuera de esta configuración RTU a TCP.
Características principales
- Ámbito de aplicación del protocolo: variante de Modbus RTU a Modbus TCP
- Interfaces RS485: 4
- Interfaz RS232: 1
- Interfaz USB: 1 OTG
- E/S de contacto seco: 3 entradas / 3 salidas
Modelos y configuraciones disponibles
Utilice estas referencias de configuración a modo de consulta; confirme las especificaciones exactas antes de realizar el pedido.
| Referencia de configuración de RITOKS | Configuración | Notas sobre la selección |
|---|---|---|
| RTX-MGW4-RT | Pasarela de RTU a TCP | Comprueba la lista de dispositivos compatibles y el firmware |
Especificaciones técnicas
| Ámbito de aplicación del protocolo | Variante de Modbus RTU a Modbus TCP |
|---|---|
| Interfaces RS485 | 4 |
| Interfaz RS232 | 1 |
| Interfaz USB | 1 OTG |
| E/S de contacto seco | 3 entradas / 3 salidas |
| Suministro | 12–24 V CC |
| Dimensiones | 144 × 90 × 63,5 mm |
| Temperatura de funcionamiento | De −20 a +60 °C |
Aplicaciones

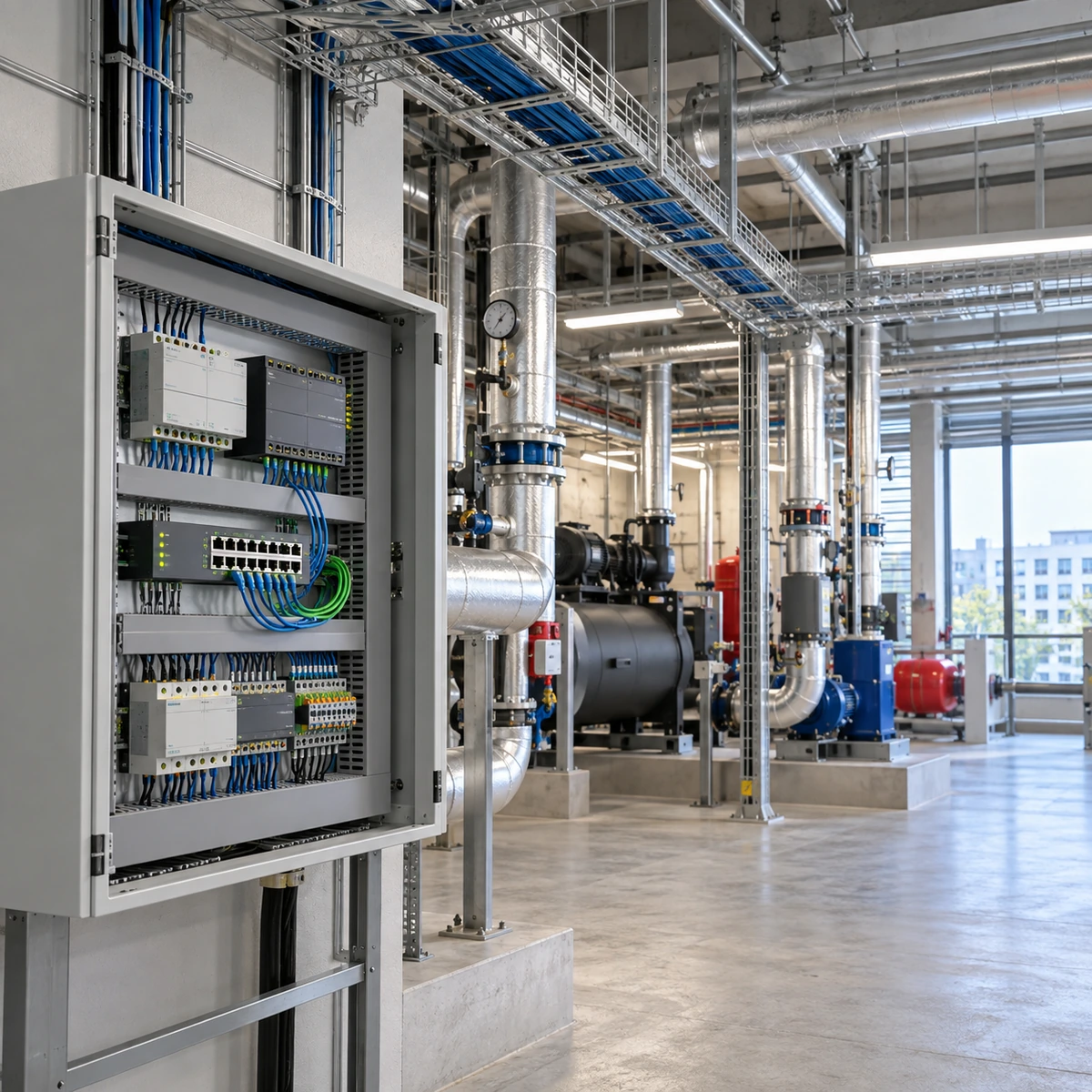

Contexto conceptual de la aplicación generado por IA; no se trata de una fotografía de una instalación real. Comprueba que el equipo sea compatible y que se cumplan los requisitos de los circuitos para la configuración seleccionada.
Salas de instalaciones del edificio
Conecta los dispositivos RTU compatibles a una red TCP de supervisión.
Redes de monitorización energética
Integra los contadores solo después de comprobar los mapas de registros y los límites de sondeo.
Automatización industrial
Revisa la asignación de puertos, el direccionamiento de red y la configuración de la puerta de enlace.
Datos que hay que confirmar para la selección
- Protocolos de los dispositivos, mapas de registros y topología de red prevista
- Número de dispositivos RTU y frecuencia de sondeo necesaria
- Dimensiones de la fuente de alimentación y del armario
- Requisitos de firmware y puesta en marcha
Preguntas frecuentes
¿Qué datos se necesitan para elaborar un presupuesto?
Protocolos de los dispositivos, mapas de registros y topología de red prevista. Por favor, indique la cantidad y el destino.
¿Qué hay que comprobar antes de elegir una configuración?
El número de puertos no determina el rendimiento ni la capacidad del dispositivo. La funcionalidad BACnet queda fuera de esta configuración de RTU a TCP.
