Zero-Cross vs Random-Turn-On SSRs: Application Boundaries

This guide explains the application boundary between zero-cross and random-turn-on AC solid state relay switching. It does not select a relay for an unknown load, state that either switching mode is universally better, or transfer trigger behavior and ratings between product variants.

Entscheidungsgrundlagen auf einen Blick

Eingaben für die Entscheidungsfindung	Der Käufer muss bestätigen	Erforderliche Nachweise
Load behavior	Resistive, inductive, transformer, lamp or other documented characteristic	Load datasheet and inrush profile
Control objective	Cycle-based regulation, phase-related control or simple on/off duty	Control sequence and timing requirement
Output circuit	AC output type and permitted operating envelope	Exact SSR datasheet
Switching cadence	Expected operations and minimum on/off timing	Machine duty record
Wärmetechnisches Design	Loss, mounting surface, airflow and ambient	Exact-model loss data and thermal calculation

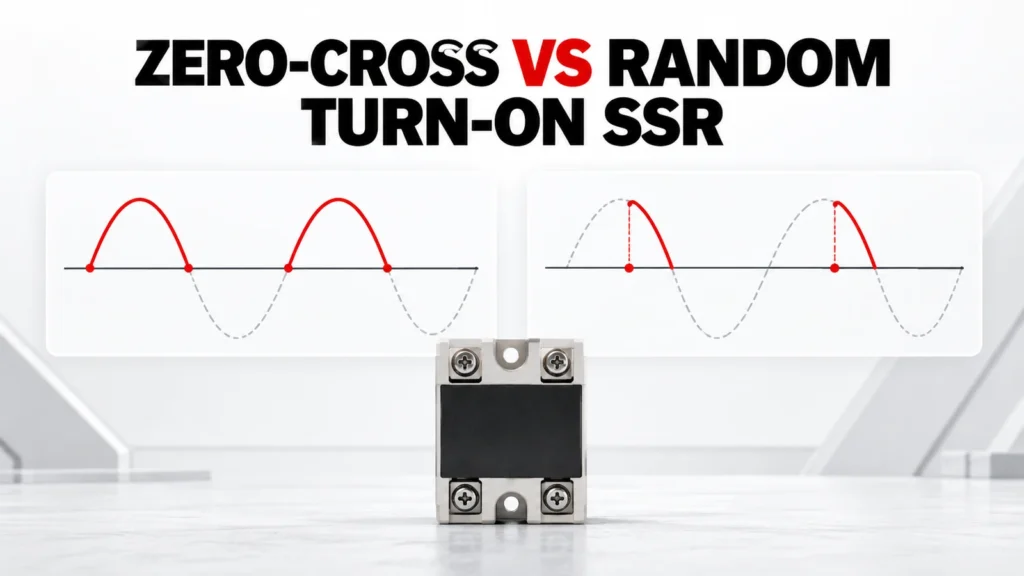

Understand What the Trigger Label Describes

A zero-cross output is intended to begin conduction near a suitable point in the AC waveform after the control input is asserted. A random-turn-on output can respond without waiting for that crossing. The exact behavior, delay and conditions belong to the model datasheet.

These labels describe an output-switching behavior, not the entire relay. The buyer must still verify output type, load compatibility, control input, off-state behavior, thermal limits and mechanical arrangement.

Begin With the Load, Not the Relay

Record the load technology, steady-state current, starting or inrush behavior and any transformer or capacitive input stage. Two loads with the same nominal power can present very different switching conditions.

Ask the load manufacturer or equipment designer for a usable electrical profile. If the load behavior is unknown, mark the SSR selection incomplete rather than treating “resistive” or “inductive” as a guess.

Clarify the Control Objective

Simple temperature control, burst control, rapid cycling and phase-related control do not impose the same timing requirement. State whether the controller merely commands on and off or depends on conduction beginning at a particular point in the waveform.

Confirm that the controller output and the SSR input form a documented interface. Input voltage range, required current, logic polarity and response behavior must all be checked on the exact pair.

Treat Switching Mode and Protection as Separate Decisions

The trigger mode does not by itself solve short-circuit, overload or transient protection. Define the protective architecture for the semiconductor output and verify it through the applicable device and fuse documentation.

Do not infer coordination from a shared current label. Semiconductor protection depends on conditions and evidence that must identify the exact relay, protective device and circuit assumptions.

Complete the Thermal Design

An SSR dissipates heat while carrying load current. The acceptable current therefore depends on junction limits, loss data, thermal interfaces, mounting surface, ambient temperature and airflow.

Use the exact-model curves or loss information to build the thermal calculation. A current headline without its thermal conditions is a catalog-navigation value, not final approval evidence.

Check Off-State and Failure Behavior

Review leakage, minimum load implications, dv/dt susceptibility, isolation information and the expected failure response using the exact documentation. These factors can affect indication circuits, sensitive loads and safe maintenance.

The machine risk assessment should define the required safe state and whether additional isolation or monitoring is needed. Do not assume a semiconductor relay provides a visible or safety isolation function.

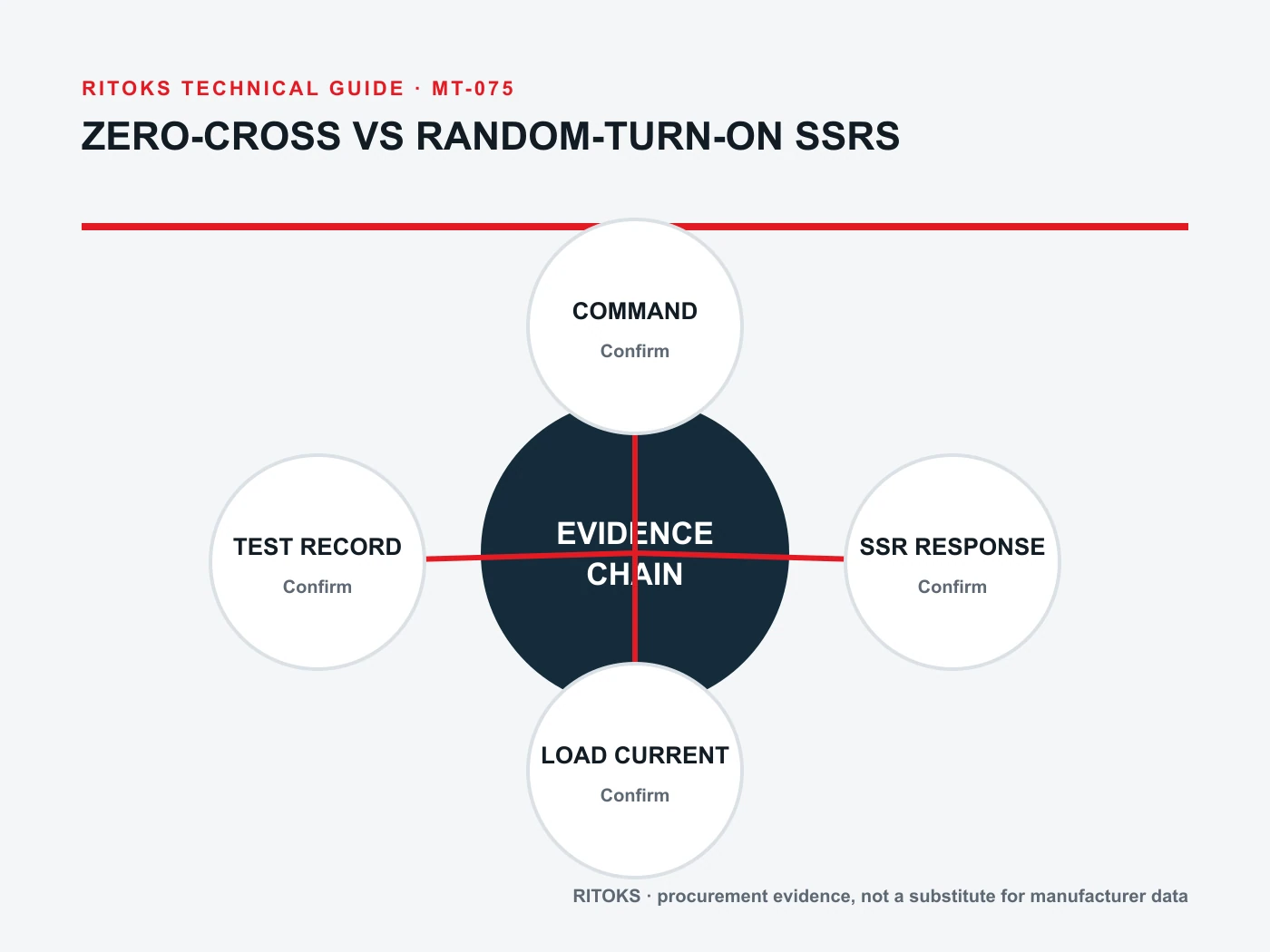

Erstellen Sie eine Beweisdatei nach dem Exaktmodell

Create one approval record for the proposed Solid State Relay order code. Put each project requirement beside the supplier document that answers it. Preserve the exact datasheet, dimensioned drawing, circuit diagram, performance curve or application note used, including its revision or retrieval date. A category page establishes family context but cannot prove an exact rating, terminal arrangement, optional feature or system combination.

Stellen Sie sicher, dass jede akzeptierte Angabe denselben bestellbaren Artikel beschreibt. Ähnliche Gehäuse können unterschiedliche Schaltungen, Anschlüsse, Materialien, Firmware oder Zubehörteile enthalten. Kombinieren Sie nicht das Maximum einer Variante, eine Zeichnung einer anderen und ein Merkmal einer dritten. Markieren Sie ungeklärte Felder ausdrücklich, damit sie während der technischen und kaufmännischen Prüfung sichtbar bleiben.

Projektdaten von Produktnachweisen trennen

The project team defines the application: source, load, duty, environment, controls, mechanical limits and required functions. The supplier identifies an exact Solid State Relay and supports it with exact documents. Neither side should fill a gap by inference from appearance, a shared family name or one matching headline value.

Sperren Sie die Angebotsunterlagen, während die Angebote verglichen werden. Sollten sich die Schaltung, die Last, der Betriebszyklus, die Umgebungsbedingungen, das Gehäuse, das Kühlverfahren oder die erforderliche Leistung ändern, erstellen Sie eine überarbeitete Version der Unterlagen und bitten Sie jeden Lieferanten, das Angebot erneut zu bestätigen. Andernfalls könnten scheinbar vergleichbare Angebote unterschiedlichen technischen Anforderungen entsprechen.

Häufige Fehler bei der Beschaffung

• Selecting Solid State Relay from one headline rating while the application context remains incomplete.
• Verwendung einer Schaltung, einer Kurve, einer Anschlusszeichnung oder einer Leistungsangabe aus einem ähnlichen Modell.
• Eine Familienseite oder ein Produktfoto als unumstößlichen technischen Beweis zu betrachten.
• Es wird davon ausgegangen, dass ein Zubehörteil, eine Systemfunktion oder ein Koordinationsergebnis ohne Dokumentation enthalten ist.
• Genehmigung eines Ersatzteils ohne erneute Überprüfung der elektrischen, thermischen, mechanischen und nachweisbezogenen Eigenschaften.

Beheben Sie diese Lücken, bevor Sie Preis und Lieferzeit vergleichen. Der Prüfer sollte jede akzeptierte Aussage entweder auf die Projektanforderung oder auf das entsprechende Dokument zurückverfolgen können. Ein Angebot kann auch dann wirtschaftlich interessant bleiben, wenn es technisch unvollständig ist, doch dürfen fehlende Nachweise nicht im Angebot untergehen.

So vergleichen Sie Angebote von Lieferanten

Vergleichspunkt	Erforderliche Nachweise	Nicht akzeptieren
Exakte Identität	Vollständiger Bestellcode und Variantenbeschreibung	Nur der Nachname
Anwendungsübereinstimmung	Reaktion auf die eingefrorenen Projektvorgaben	Allgemeine Eignungserklärung
Technische Beweise	Aktuelle Dokumente zum Exaktmodell mit Revisionsangabe	Screenshot oder Seite zum ähnlichen Modell
Umfang der gelieferten Leistungen	Mitgeliefertes Zubehör, Schnittstellen und Dokumentation	Nicht definiertes “Standardpaket”
Offene Fragen	Liste der festgestellten Abweichungen und Erläuterungen	Schweigen als Zustimmung gewertet
Ersetzung	Neubewertung unter Berücksichtigung aller Anforderungen	“Gleichwertig” aufgrund des Aussehens

Normalize every Solid State Relay offer to the same application record. Keep document revisions, test conditions, included accessories and open questions beside each value. This makes differences in delivered scope visible and prevents a lower-cost but narrower offer from appearing equivalent to a complete solution.

Entscheidungsablauf

• Legen Sie die Anwendungsarchitektur und den Anwendungsfall fest.
• Erfassen Sie die umwelttechnischen, thermischen und mechanischen Randbedingungen.
• Identify the required Solid State Relay function without assuming a model.
• Fordern Sie einen vollständigen Bestellcode und die genauen Belege an.
• Vergleichen Sie jeden Anspruch mit den dazugehörigen Bedingungen und Begriffsbestimmungen.
• Beheben Sie Abweichungen und klären Sie Abstimmungsfragen vor der kommerziellen Freigabe.
• Legen Sie die akzeptierten Nachweise zusammen mit der endgültigen Stückliste ab.

Brechen Sie die Prüfung ab, wenn eine entscheidende Anwendungseingabe unbekannt ist, das angegebene Modell mehrdeutig ist, eine erforderliche Angabe nur von einem anderen Hersteller oder einer anderen Bestellnummer gestützt wird oder die Installation außerhalb des verfügbaren Nachweismaterials liegt. Hierbei handelt es sich um technische Lücken, nicht um redaktionelle Details.

Checkliste zur Vorbereitung einer Angebotsanfrage

A useful RFQ for zero crossing vs random turn on ssr is concise enough to answer and complete enough to prevent silent assumptions. Identify unknown values as questions and require a full orderable code rather than a generic family recommendation.

• Load behavior
• Turn-on objective
• Control method
• Switching cadence
• Wärmepfad
• Output type
• Auslösemodus
• Leakage behavior
• Protection plan
• Exact datasheet
• Menge, Bestimmungsort und gewünschte Dokumentensprache

Erfragen Sie die aktuelle Version des Datenblatts sowie den genauen Umfang etwaiger Zertifizierungen, Kompatibilitäts-, Koordinations- oder Leistungsangaben. Halten Sie Menge und Bestimmungsort im Anschluss an die technischen Angaben fest, damit kaufmännische Bedingungen noch offene technische Fragen nicht verschleiern.

Übergabe von der Technik an den Einkauf

Engineering approval should identify the exact Solid State Relay code, accepted document revisions, unresolved deviations and the application record used for the decision. Purchasing can then compare commercial offers without silently changing the technical basis. If a supplier proposes another code, different accessory or revised configuration, route it back through the same review instead of treating it as an administrative substitution.

Bewahren Sie die genehmigten Nachweise zusammen mit der Bestellung und der endgültigen Stückliste auf. Die Teams im Wareneingang und in der Produktion benötigen ausreichende Informationen, um den akzeptierten Artikel zu identifizieren und den Vorgang zu unterbrechen, wenn Etikettierung, Anschlussbelegung, Zubehör oder Dokumentation abweichen. Diese Übergabe bietet den Wartungsteams zudem einen nachvollziehbaren Ausgangspunkt für Ersatzbeschaffungsentscheidungen, anstatt sich auf ein Foto, eine alte Rechnungsbeschreibung oder eine einzige Nennleistung verlassen zu müssen.

Häufig gestellte Fragen

Is zero-cross always better for resistive heating?

It may suit many on/off or burst-control heating duties, but the exact load, controller and model documentation still determine suitability.

Is random turn-on the same as phase-angle control?

No. Random turn-on describes relay response; a complete phase-related control system also requires a suitable controller and documented output behavior.

Can the same heatsink be used for any SSR of the same current?

No. Base losses, mounting, interface and ambient conditions must be calculated for the exact model.
